Nachtflugausrüstung

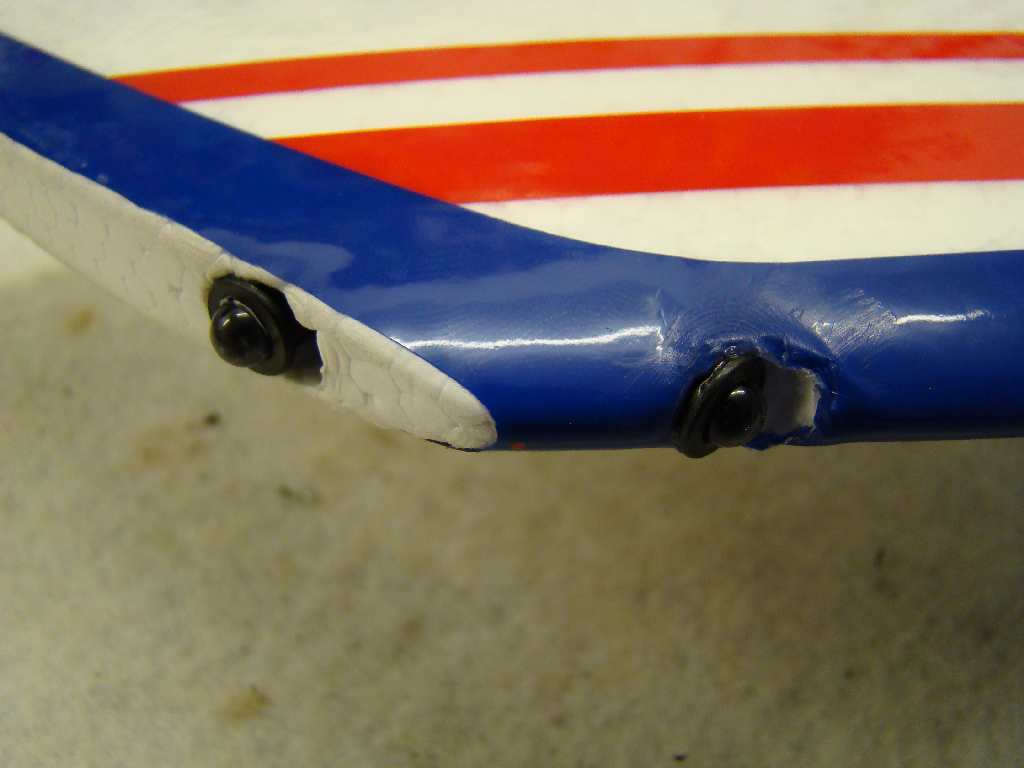

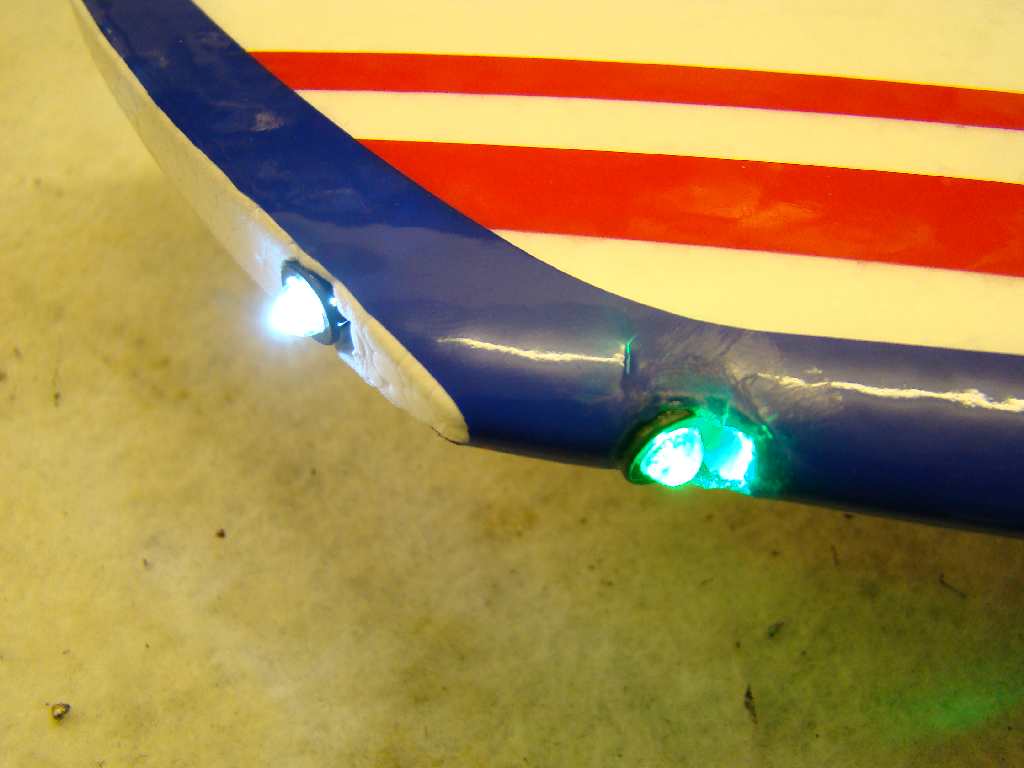

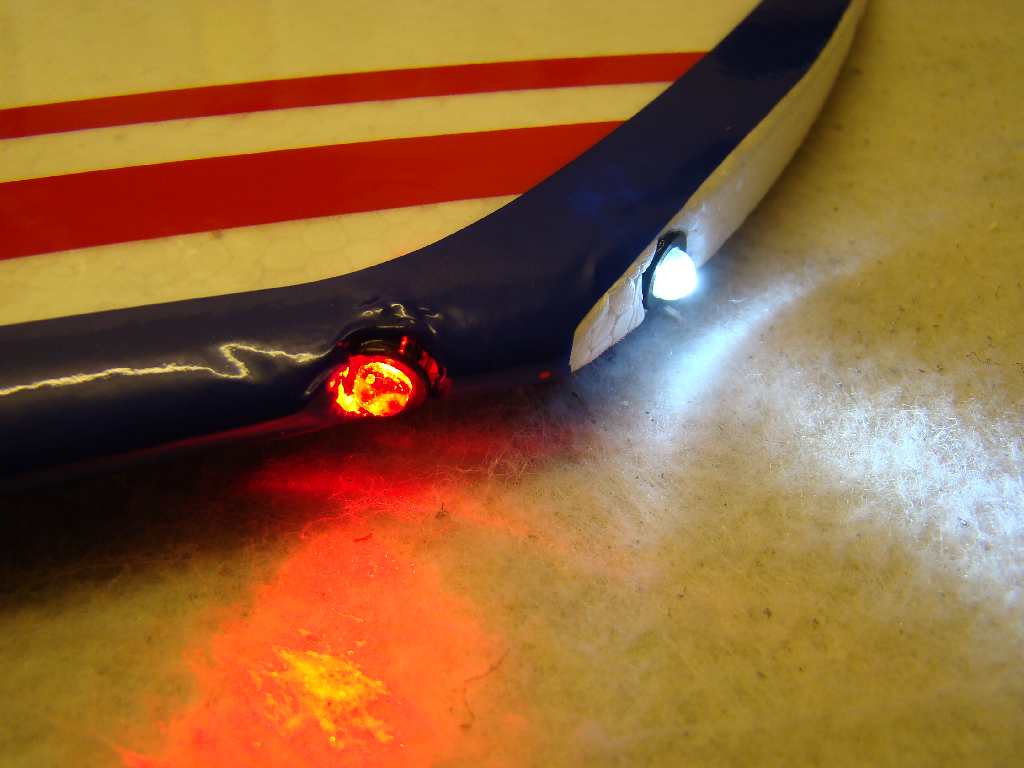

Damit man auch im Winter bei sehr schwachen Licht vor dunklem Hintergrund wie Bäumen etc das Modell und seine Lage gut erkennen kann, habe ich meinen Projeti mit einigen Leuchtdioden ausgestattet.


Dazu habe ich von Conrad Electronic folgende Leuchtdioden verwendet:

weiß: Best-Nr 180000 / 18.000 MCD
rot: Best-Nr 154362 / 5.000 MCD
grün: Best-Nr 180768 / 10.000 MCD

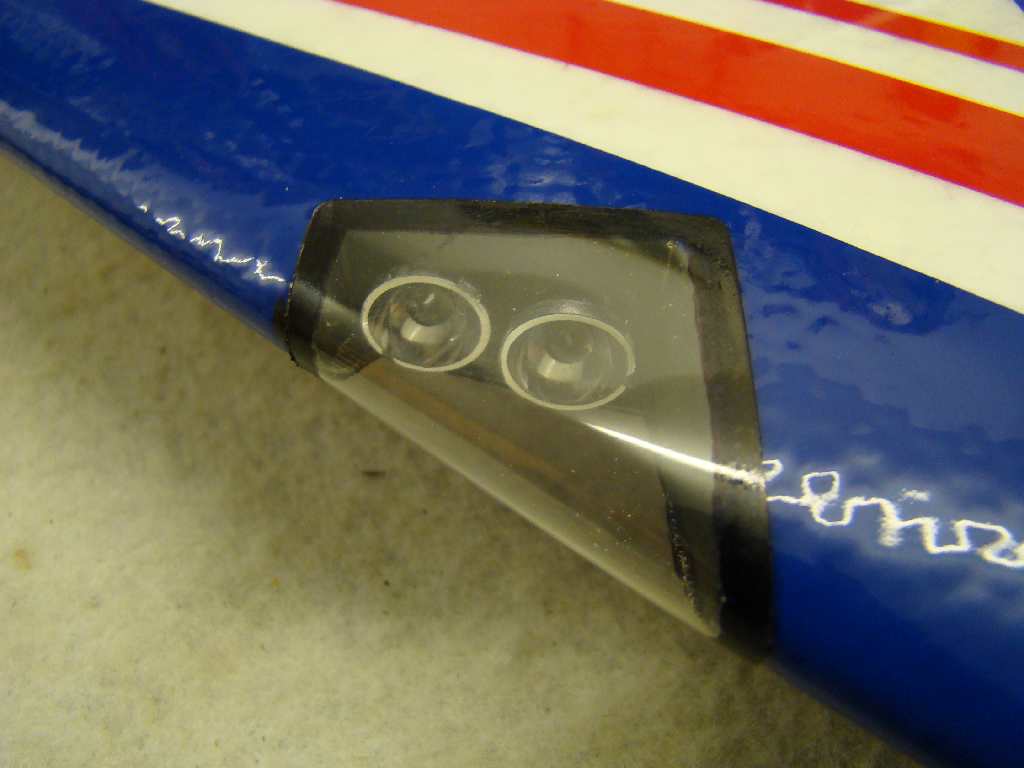

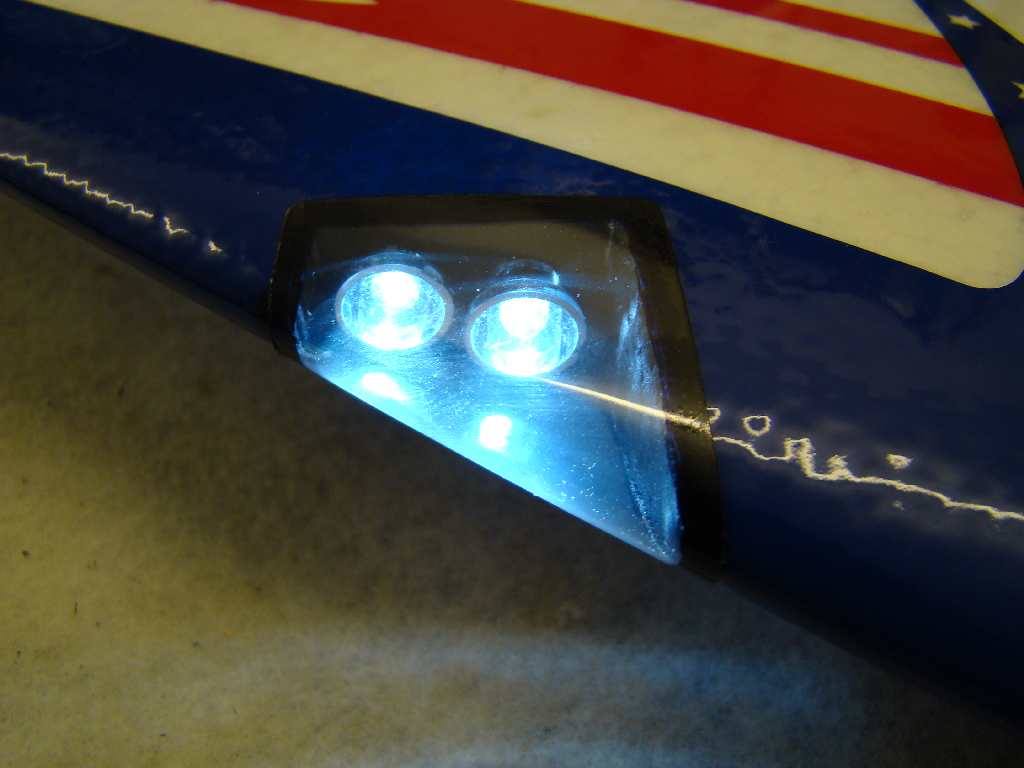

Für die Scheinwerfer wurden zusätzlich LED Reflektoren verwendet:

LED Reflektor silber für 5 mm LED: Best-Nr 153593


Damit die Leutdioden direkt an den Empfänger mit 5 Volt BEC angeschlossen werden können, müssen für jede LED Widerstände eingelötet werden, sonst brennen sie durch:

weiß: 70 Ohm
rot: 125 Ohm
grün: 39 Ohm


Berechnung der Widerstände wie folgt:
5 Volt BEC minus Betriebsspannung LED / mAh der Diode = Widerstand

Bsp grün: 5 Volt (BEC) minus 4 Volt (Betriebsspannung LED) = 1 Volt (Rest) / 0,03 (30 mAh) = 33 Ohm (nach oben aufzurunden)
