Ventus 2 cxM

Ventus 2 cxM im Maßstab 1 zu 5

Das Original
Ein 18 m - Flugzeug der "X-tra Klasse"
Die Ventus-2 Baureihe ist eine der erfolgreichsten Baureihen des letzten Jahrzehnts hergestellt von:

Schempp-Hirth Flugzeugbau GmbH
Krebenstraße 25
73230 Kirchheim unter Teck
http://www.schempp-hirth.com/

Die ersten Serienflugzeuge der "cx-Generation" konnten bei der WM 2003 durch die Platzierungen auf den ersten drei Rängen in der 18m-Klasse ihre überragende Leistungsfähigkeit bestätigen.

Technische Daten des Originals:
-
Spannweite 18 Meter
- Länge 6,81 Meter
-
Leermasse ca. 310 kg
- Höchstmasse 600 kg
- Höchstzul. Geschwindigkeit 285 km/h



3 Seitenansicht Ventus 2 cx (mit freundlicher Genehmigung von Schempp Hirth)

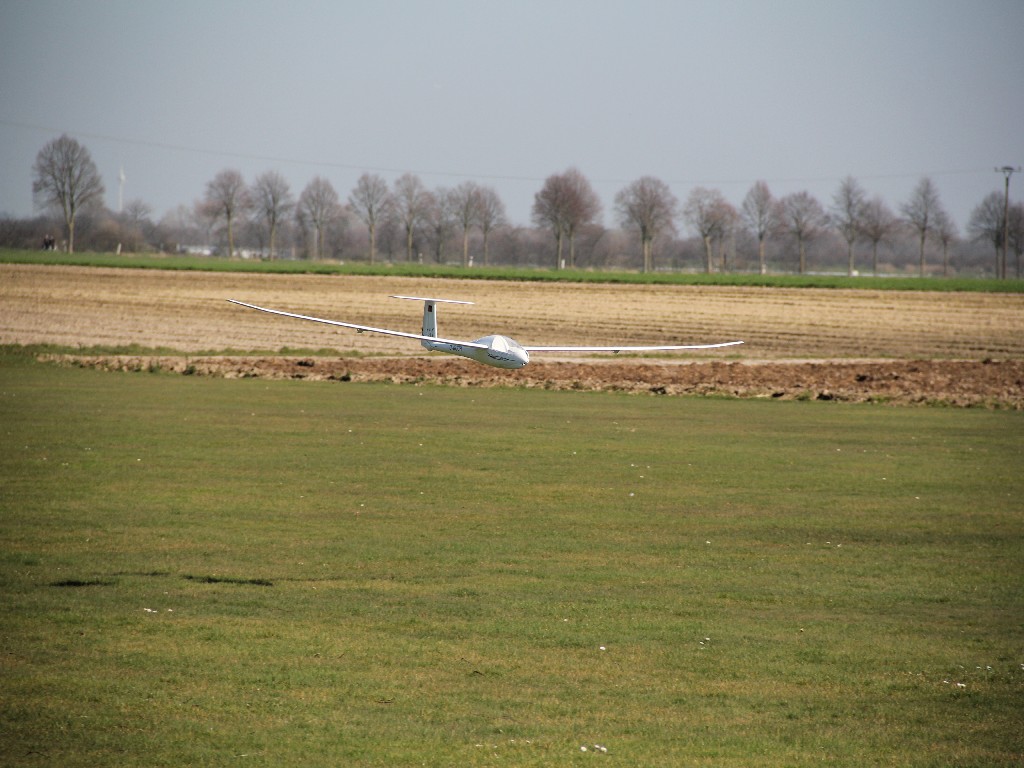

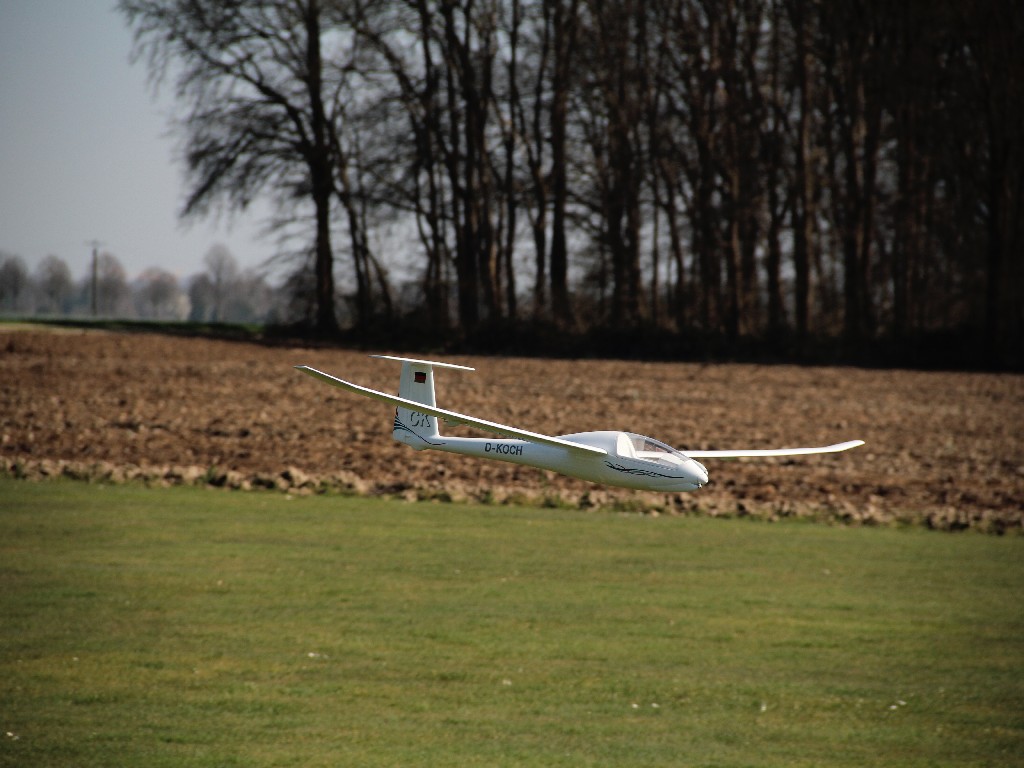

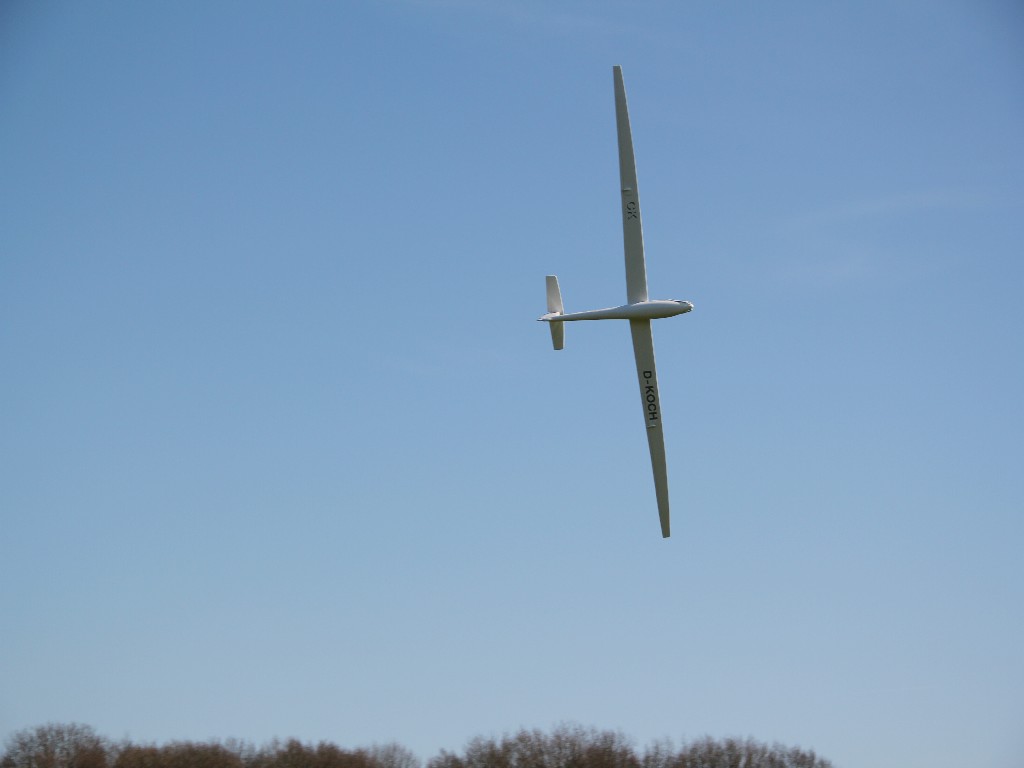

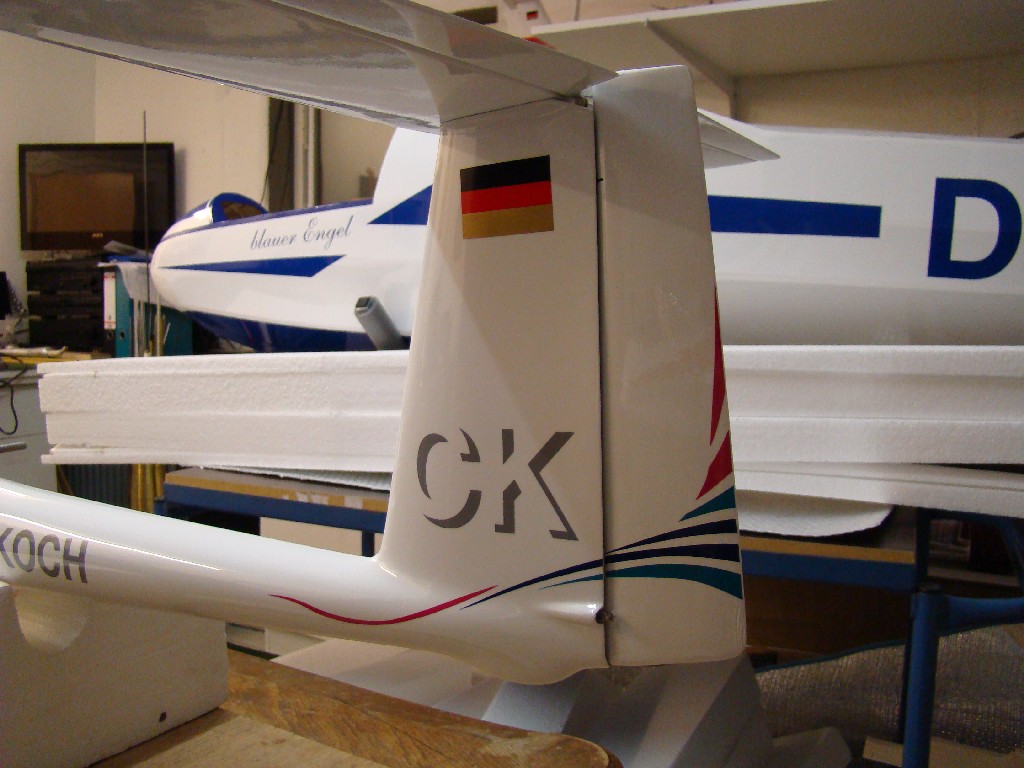

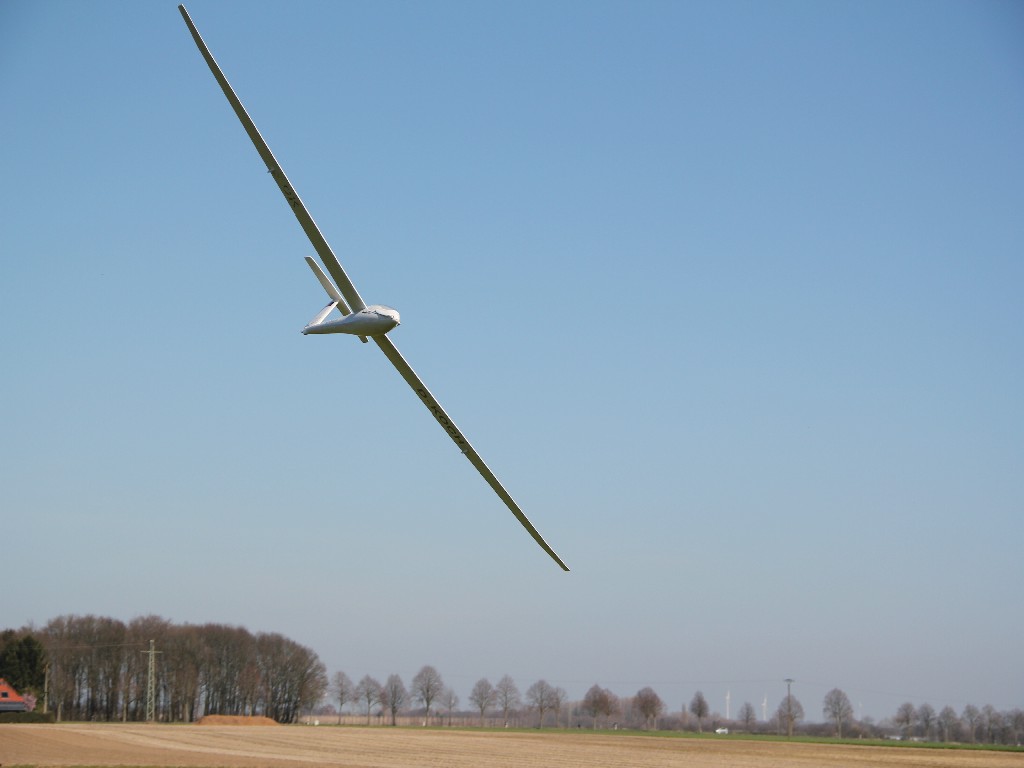

Das Modell

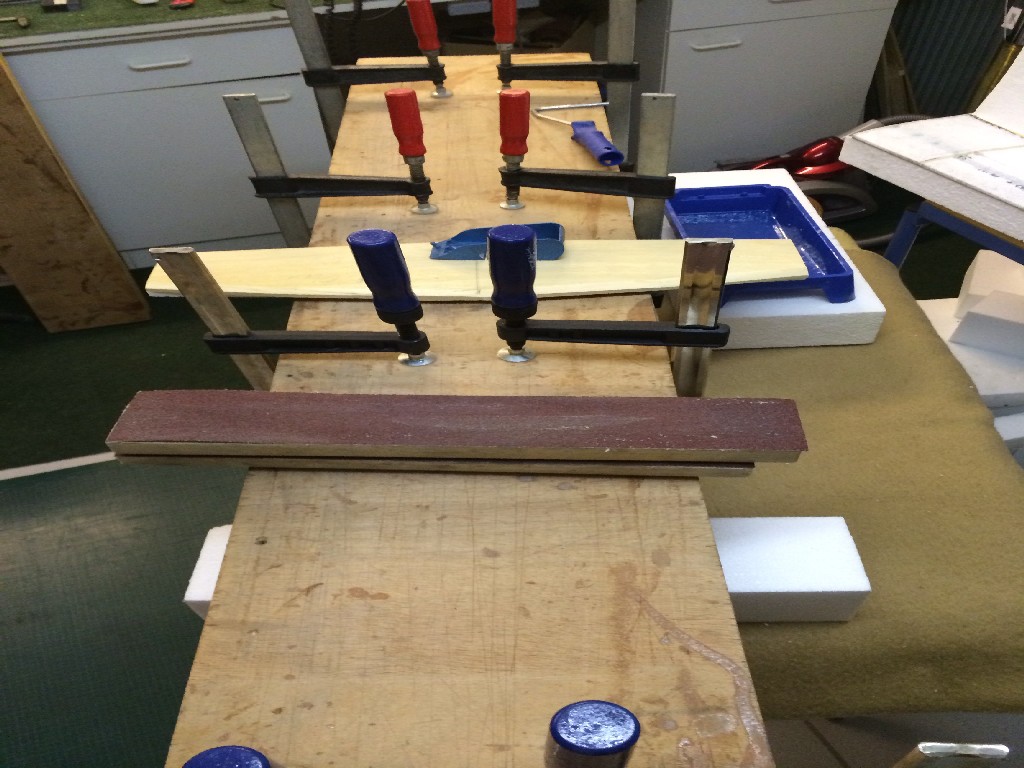

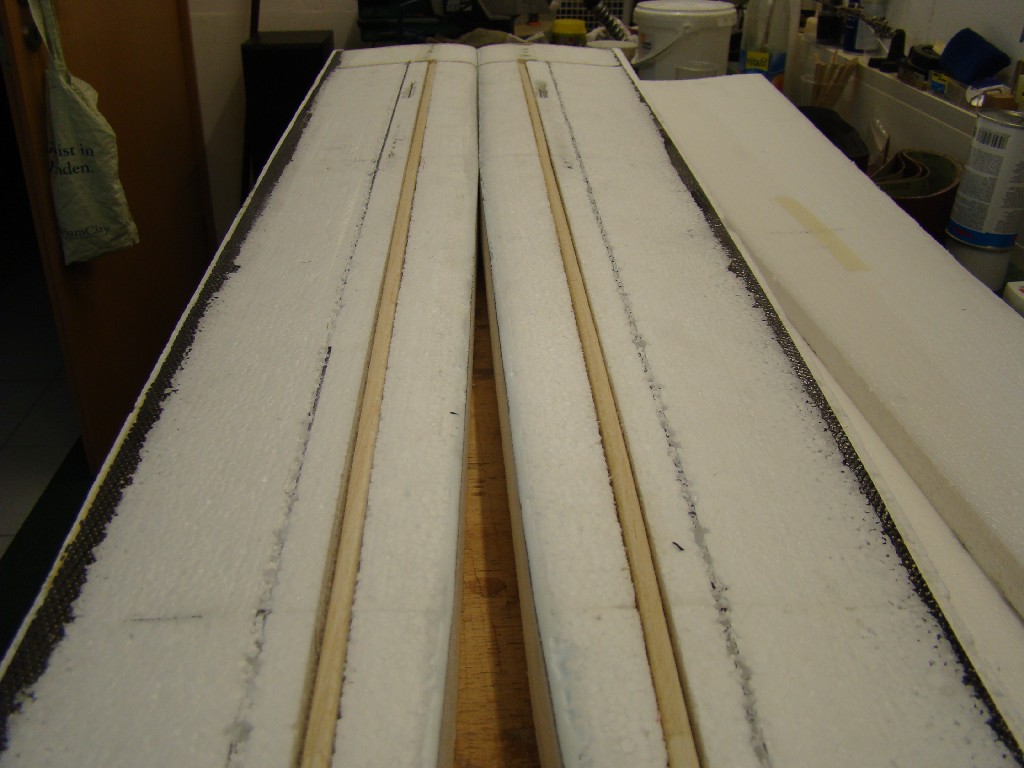

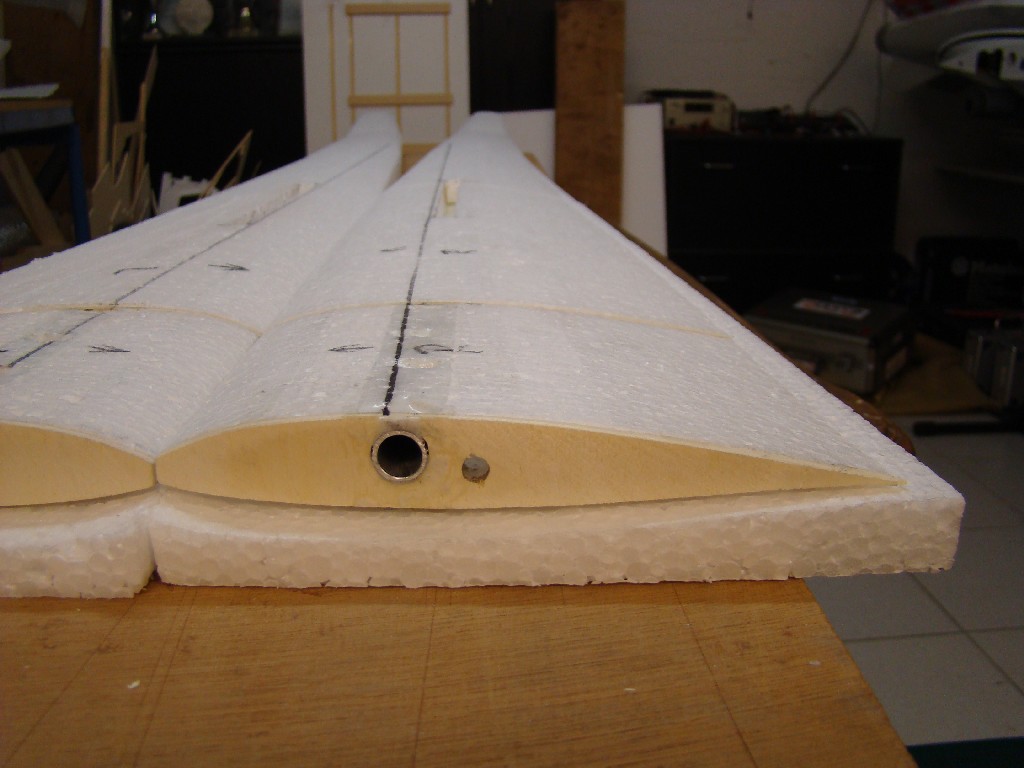

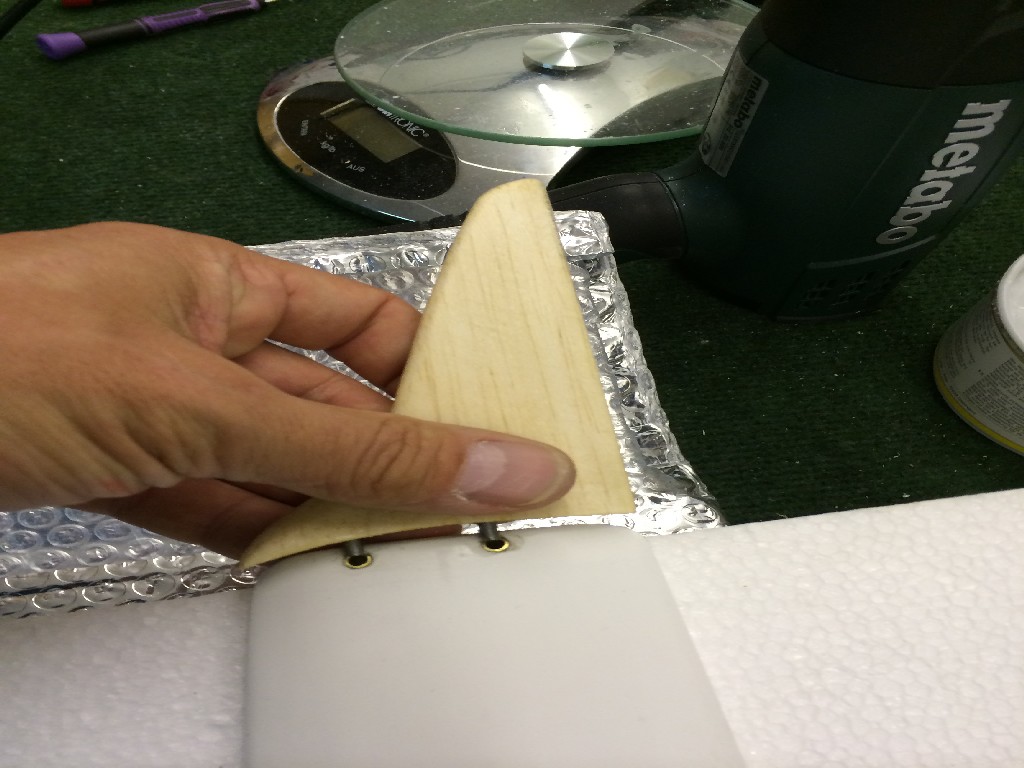

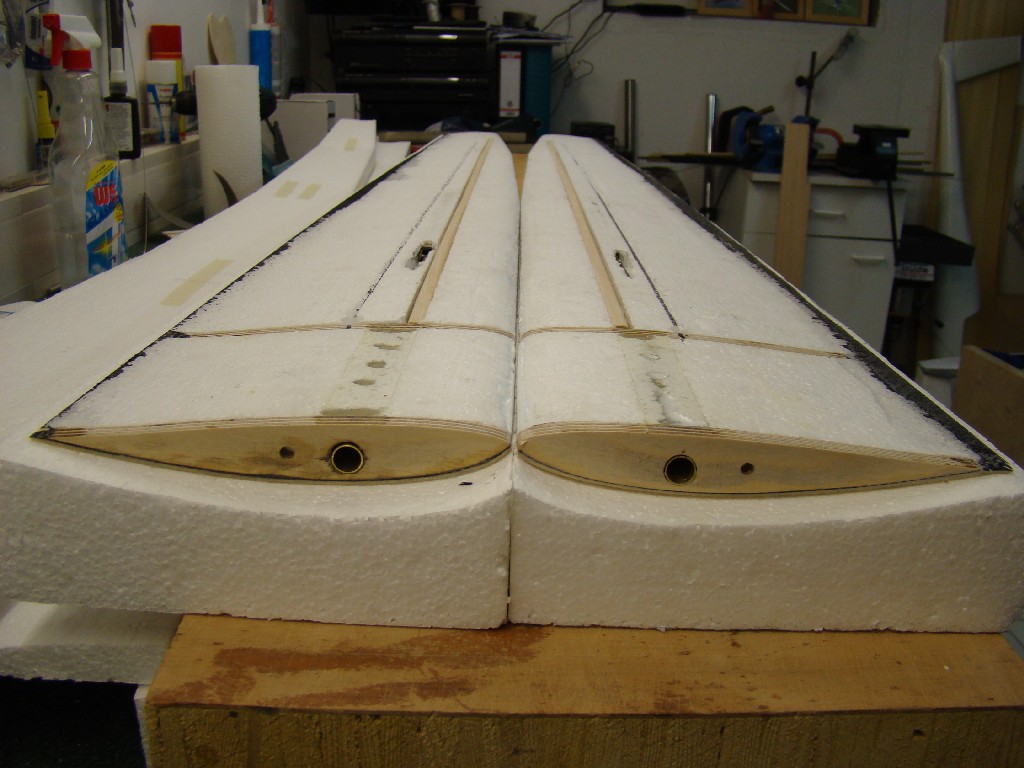

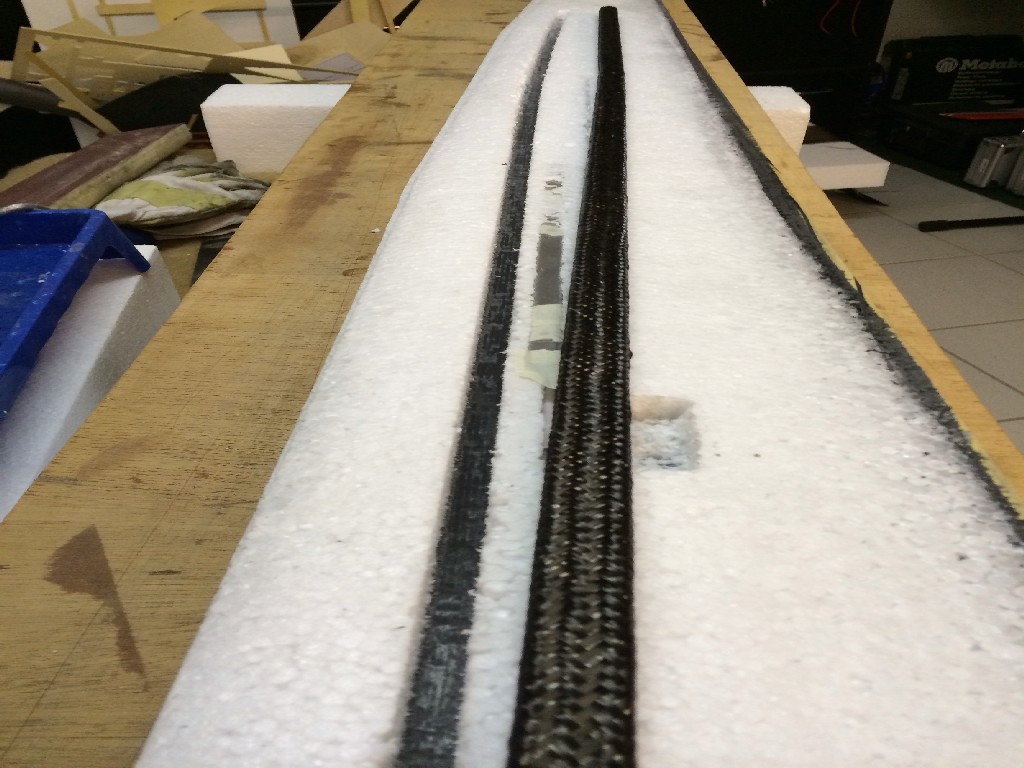

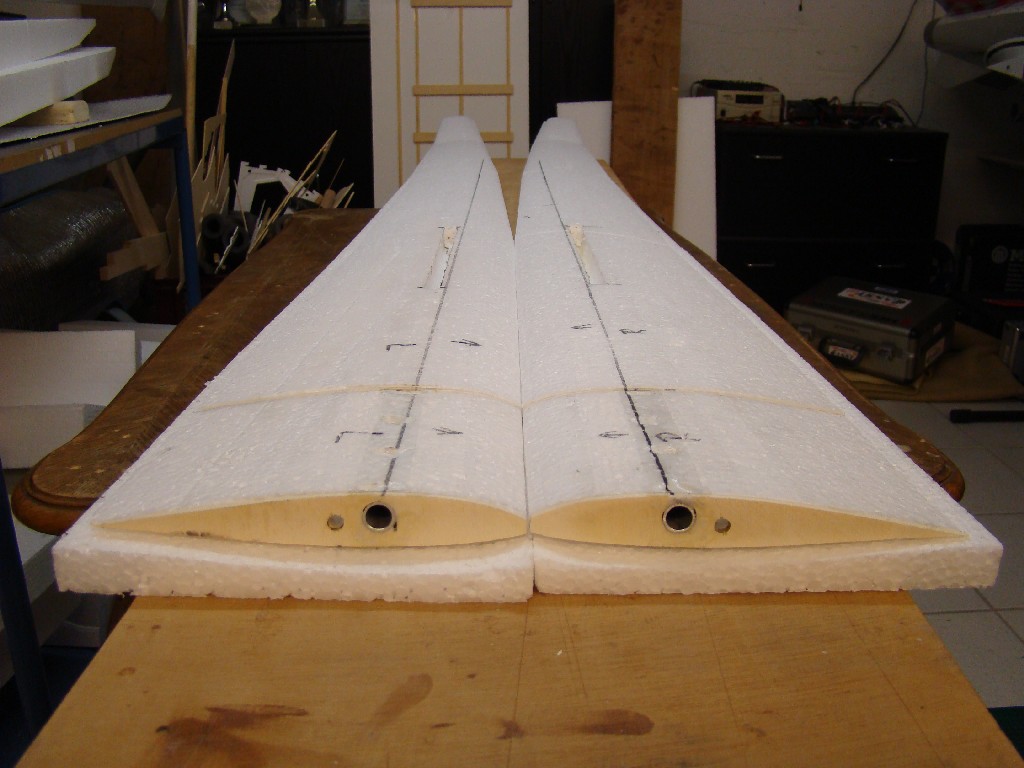

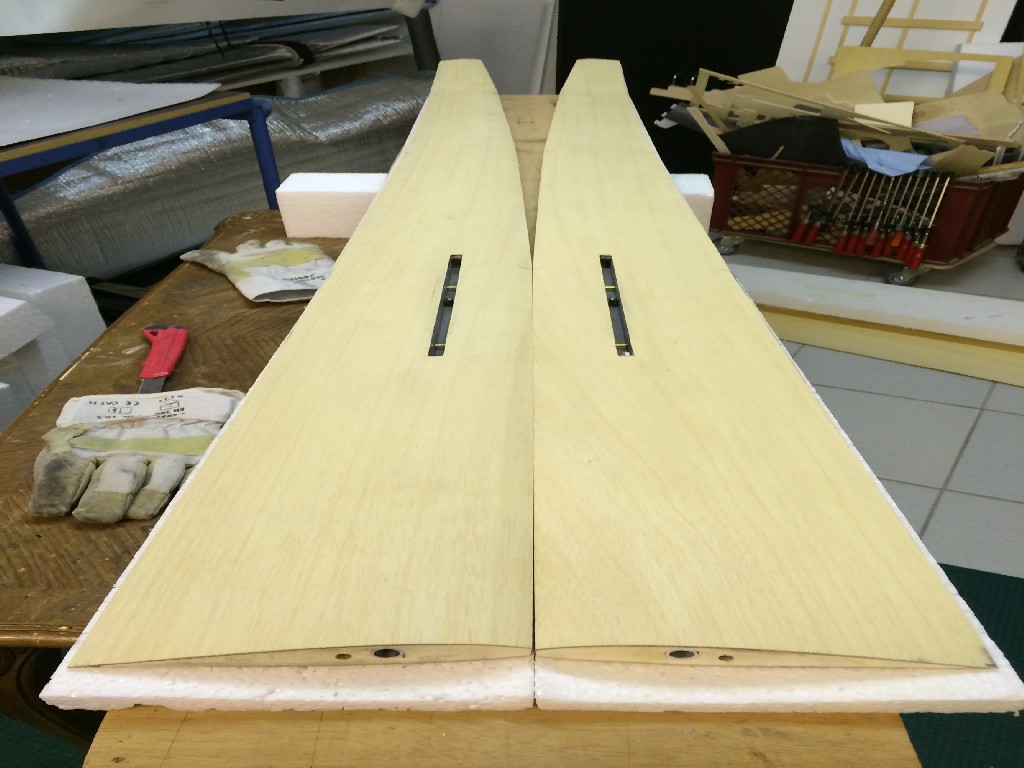

Der Rumpf ist von Rippin Modellbau, der Rest ist Eigenbau.

Technische Daten des Modells:
- Spannweite: 3,60 Meter
- Länge: 1,36 Meter
- Gewicht: 4,2 kg
- Maßstab: 1 zu 5

Steuerung über:
- Quer-, Höhen- und Seitenruder

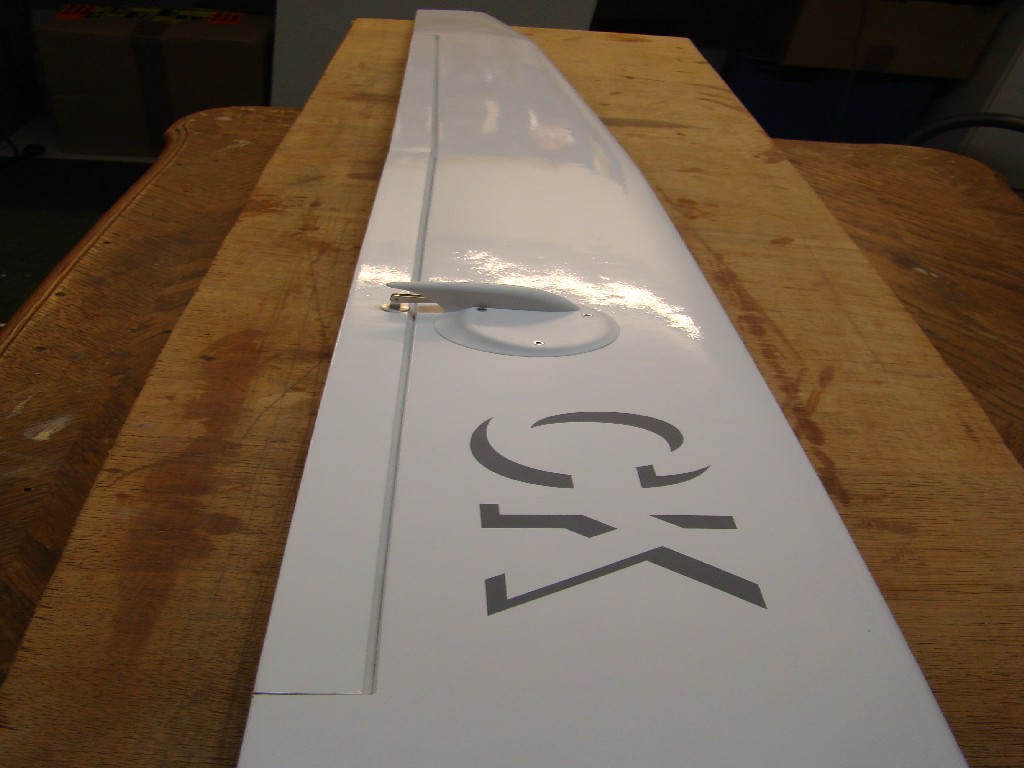

- Störklappen
- Motorregelung

Antrieb:
- Motor: Robbe Roxxy Bl-Outrunner D42-65-06 430kv
- Welle mit Lüfter
- Klappluftschraube: Robbe 16x11 CFK weiß lackiert
- Mitnehmer: Reisenauer
-
Spinner: Reisenauer 44mm Sclae

verwendete RC-Komponenten:
- Seitenruder: Futaba S3071 SV
- Höhenruder: Futaba S3172 SV
- Querruder je Fläche: Futaba S3172 SV
- Störklappen je Fläche: Futaba S3172 SV
- Empfänger: Futaba R7008SB FASSTest
- Variometer: Robbe
- Antriebsakku: Robbe Roxxy 6S 5000mAh

Alle Flächenservos vom Typ Robbe/Futaba S3172 SV wurden mit Servorahmen von Servorahmen.de eingebaut.
