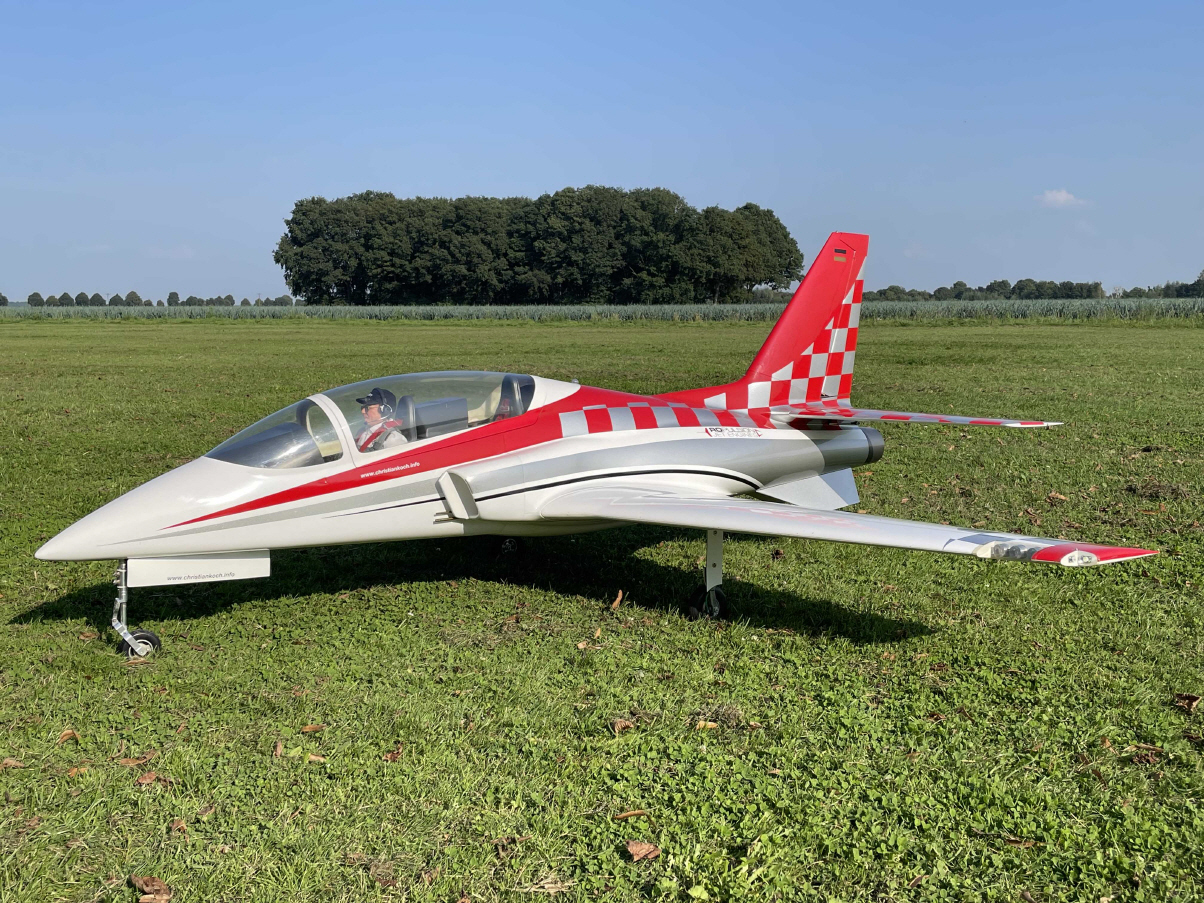

Viper Jet MK II

Das Original
Der Viperjet ist ein von Viper Aircraft Corporation konzipiertes und gebautes Sportflugzeug, welches vom Hersteller in Bausätzen ausgeliefert wird. Er ist ein konventioneller Tiefdecker mit hintereinander angeordneten Sitzen für maximal 2 Personen. Das Flugzeug besteht komplett aus Faserverbundwerkstoffen.

Technische Daten des Originals:
Spannweite: 8,48 Meter
Länge: 7,80 Meter
Leergewicht: 1.452 kg
Abflugmasse: 2.320 kg
Reichweite: 2.400 km
max. Geschwindigkeit: 700 km/h
Antrieb: General Electric J85

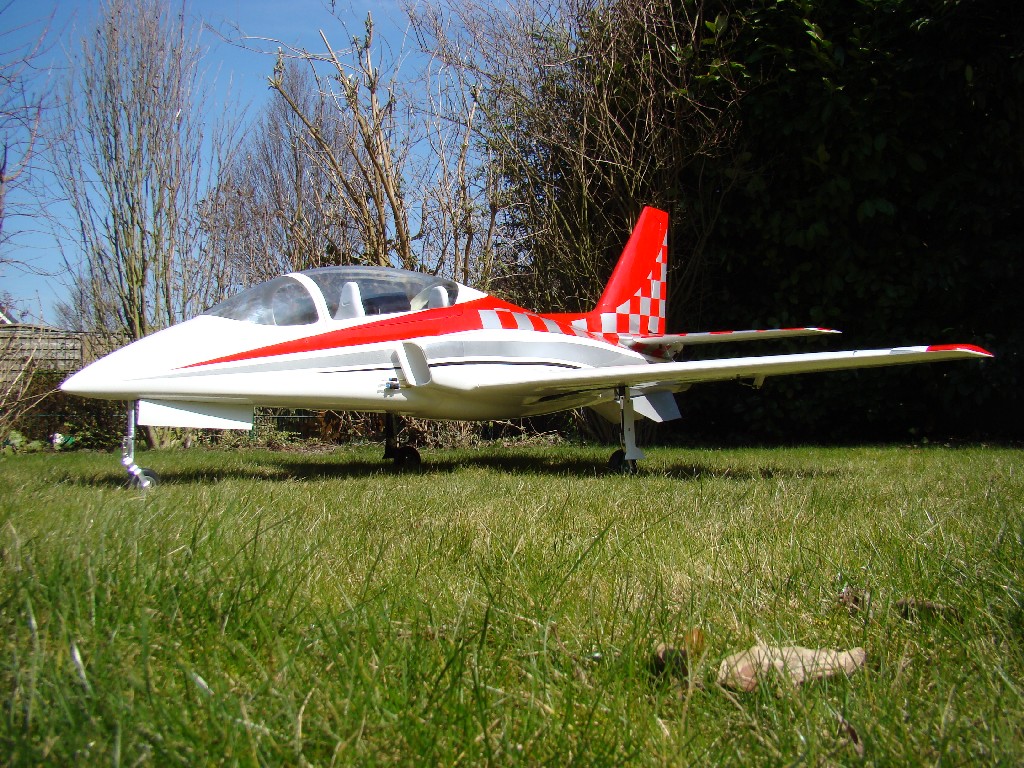

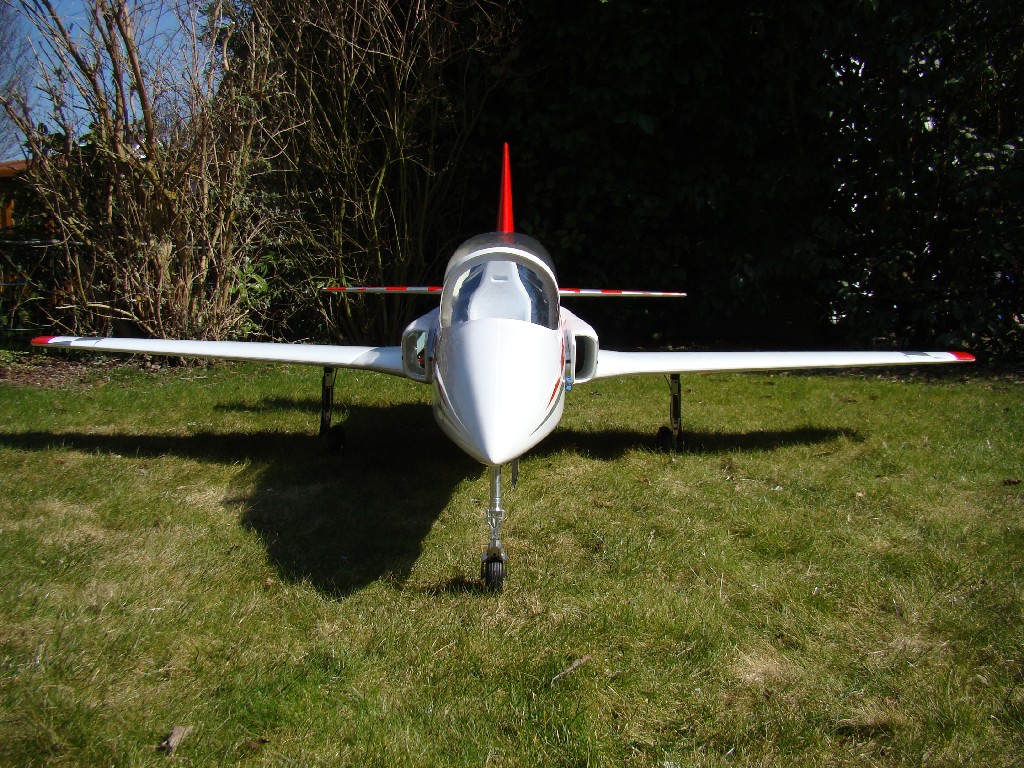

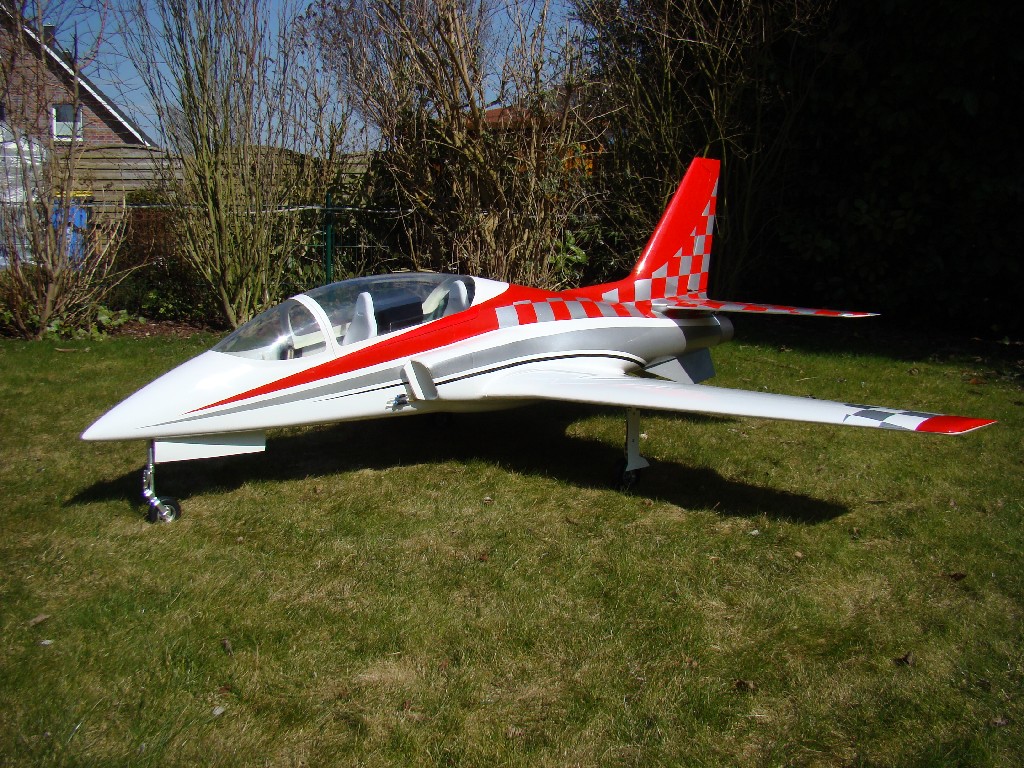

Viper Jet MK II

Viper Jet MK II

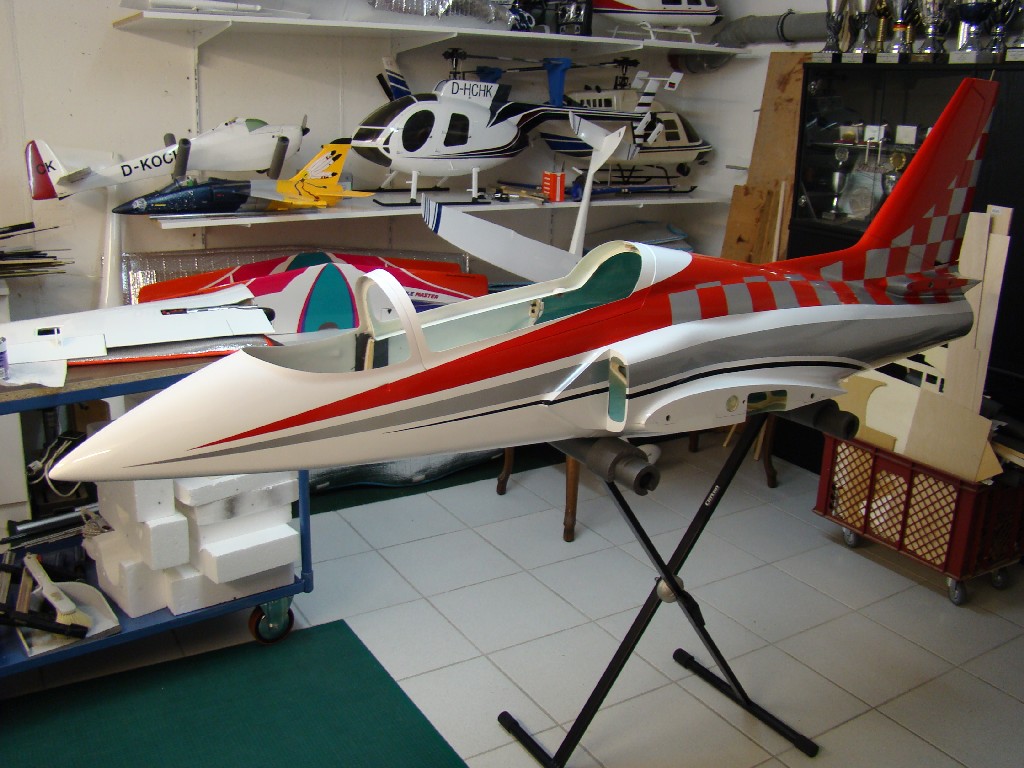

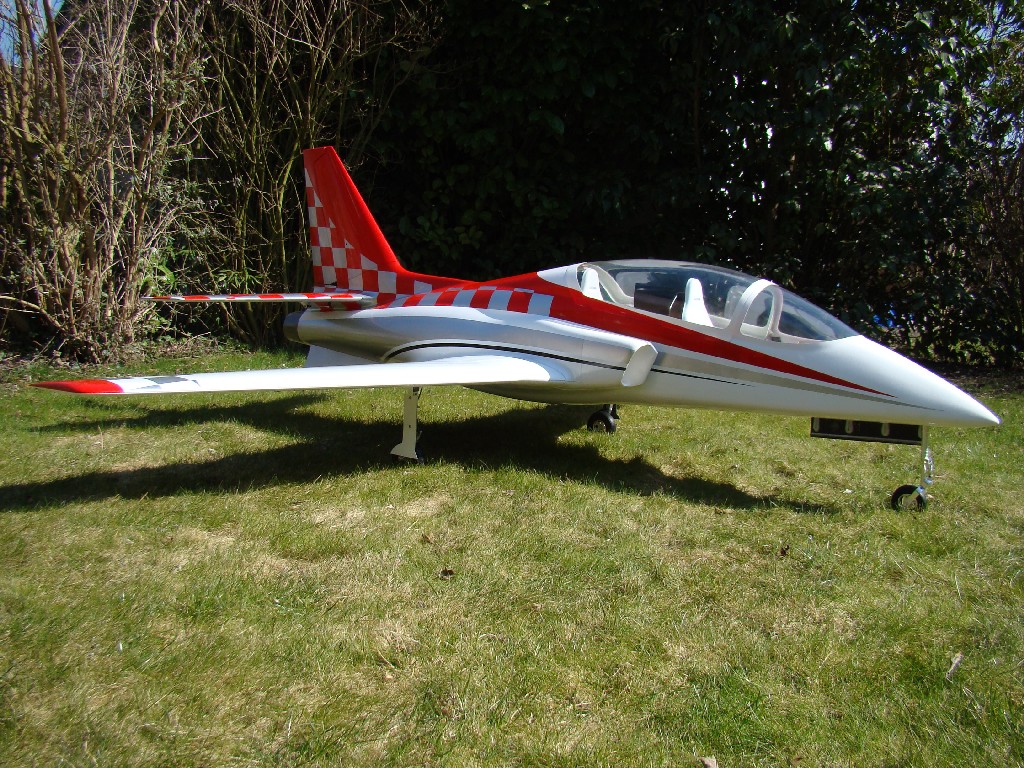

Das Modell
kommt von der Firma: CARF
http://www.carf-models.com/public_carf/pages/

Technische Daten des Modells:
- Spannweite: 2,40 Meter
- Länge: 2,25 Meter
- Gewicht: 15,9 kg plus 840 Gramm Blei = 16,8 kg trocken
- Antrieb: Robbe Ropulsion Turbine 175 Telemetrie
- Maßstab: 1 zu 3,5

Steuerung über:
- Quer-, Höhen-, und Seitenruder
- Landeklappen
- Einziehfahrwerk mit Radbremse
- Turbinenregelung

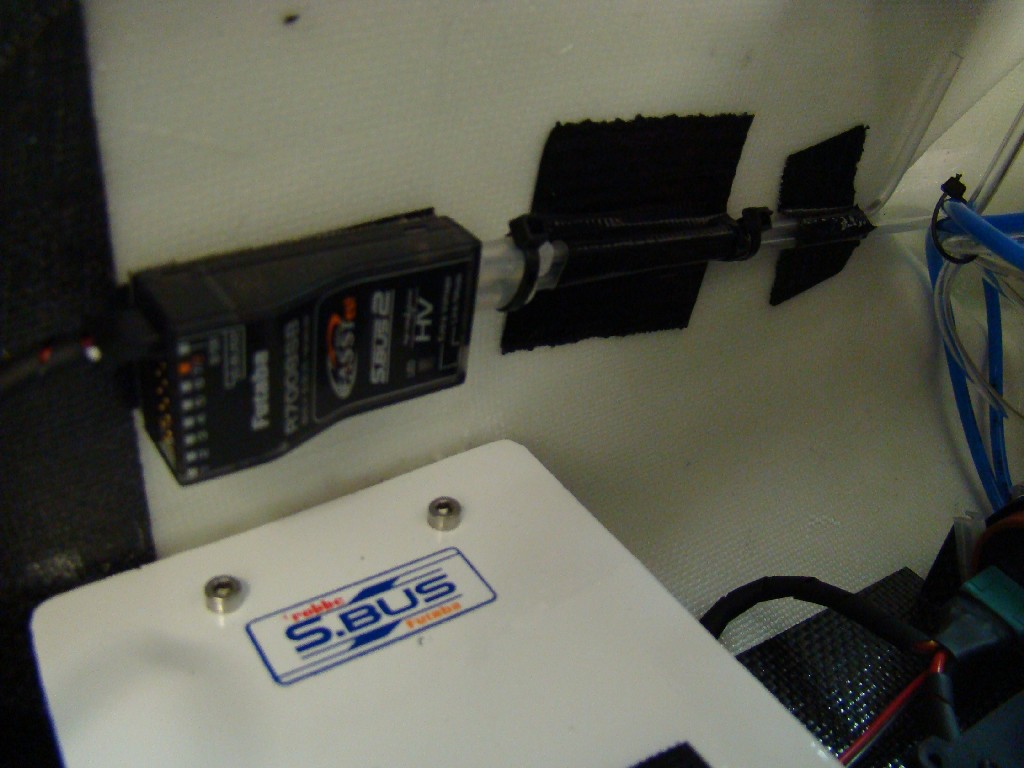

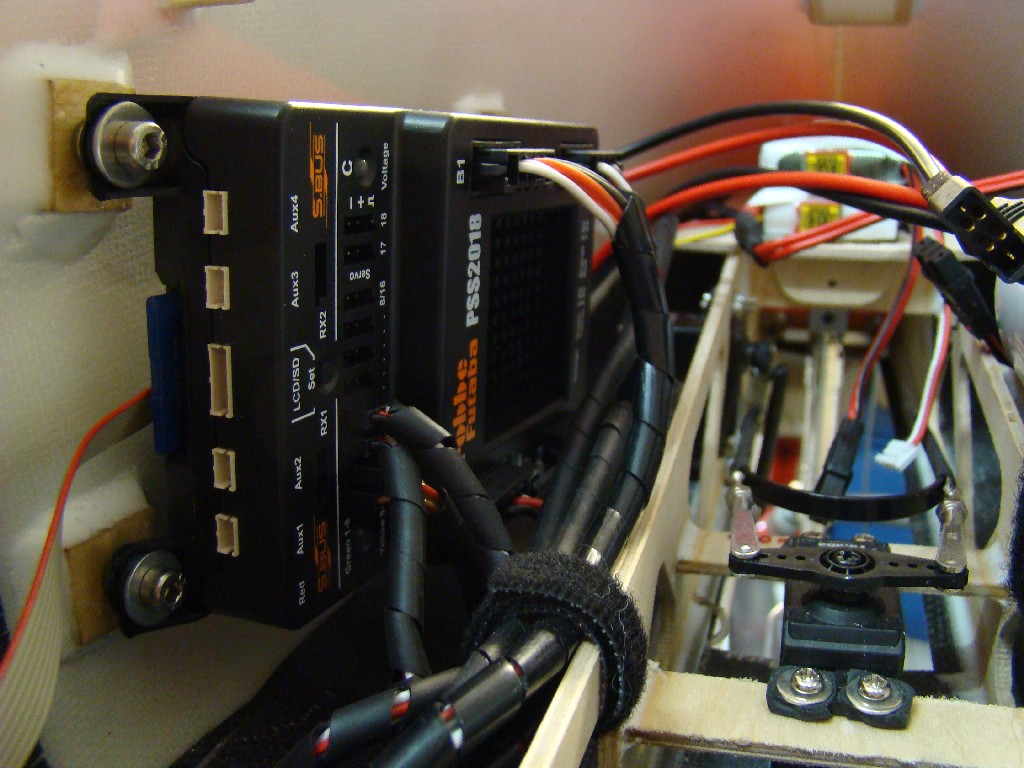

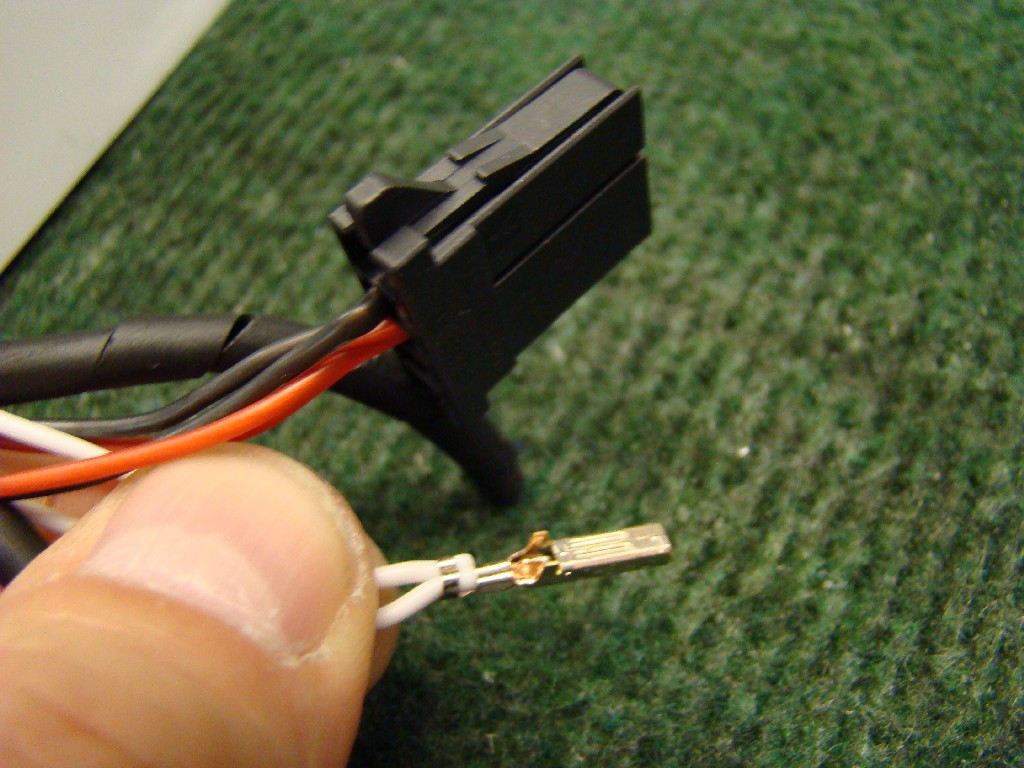

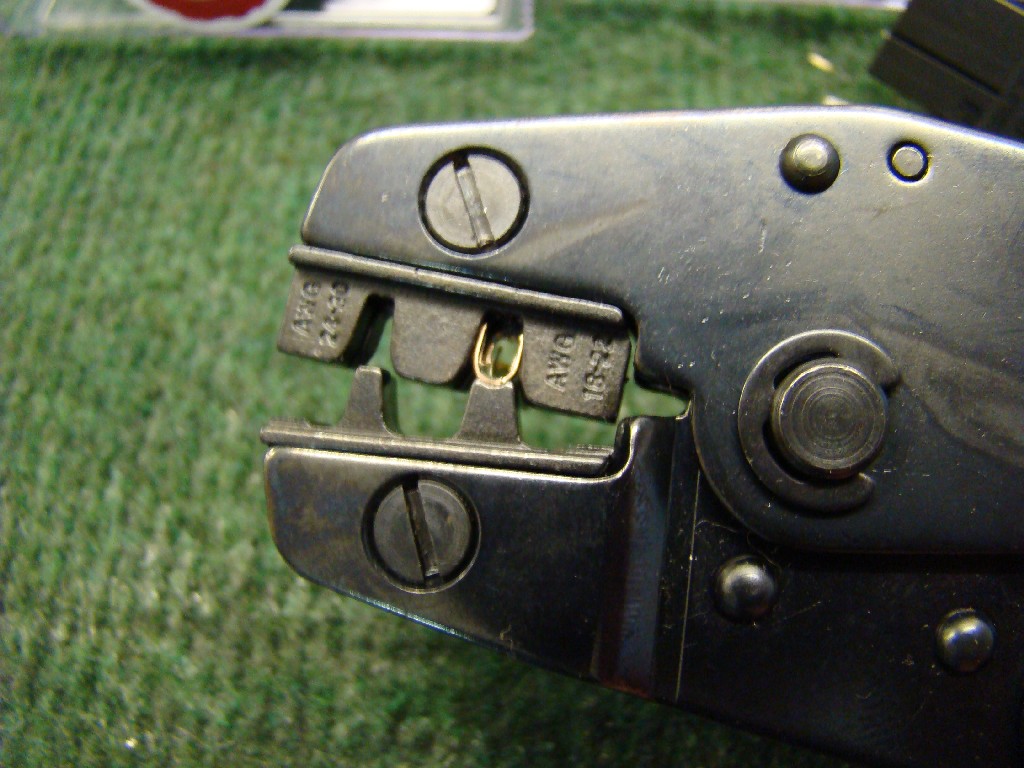

verwendete RC-Komponenten alle auf S.Bus Basis:

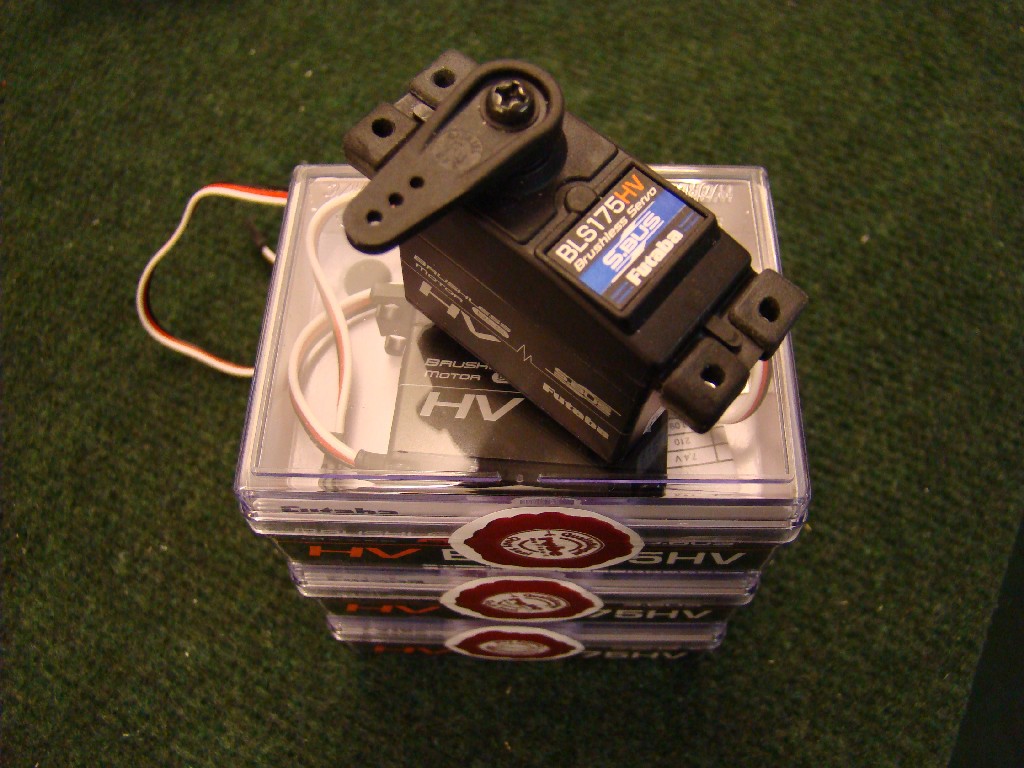

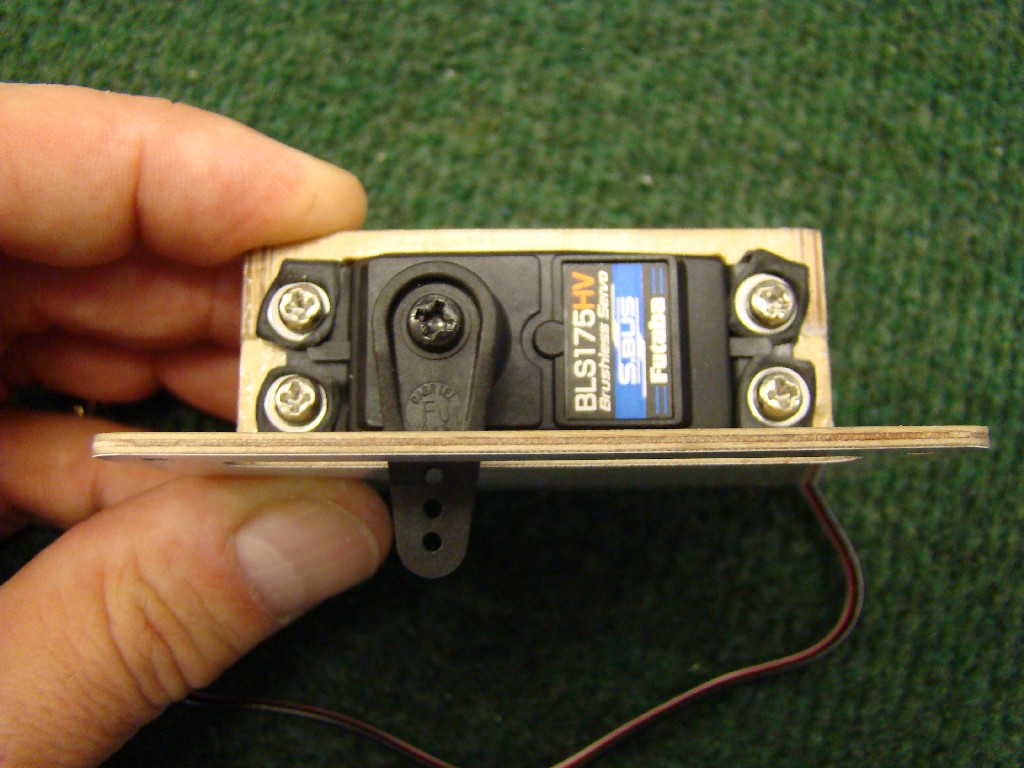

- Seitenruder: Robbe/Futaba BLS 175 HV S.Bus
- Höhenruder: 2 mal Robbe/Futaba BLS 175 HV S.Bus
- Querruder je Fläche: Robbe/Futaba BLS 175 HV S.Bus
- Landeklappen je Fläche: Robbe/Futaba BLS 175 HV S.Bus

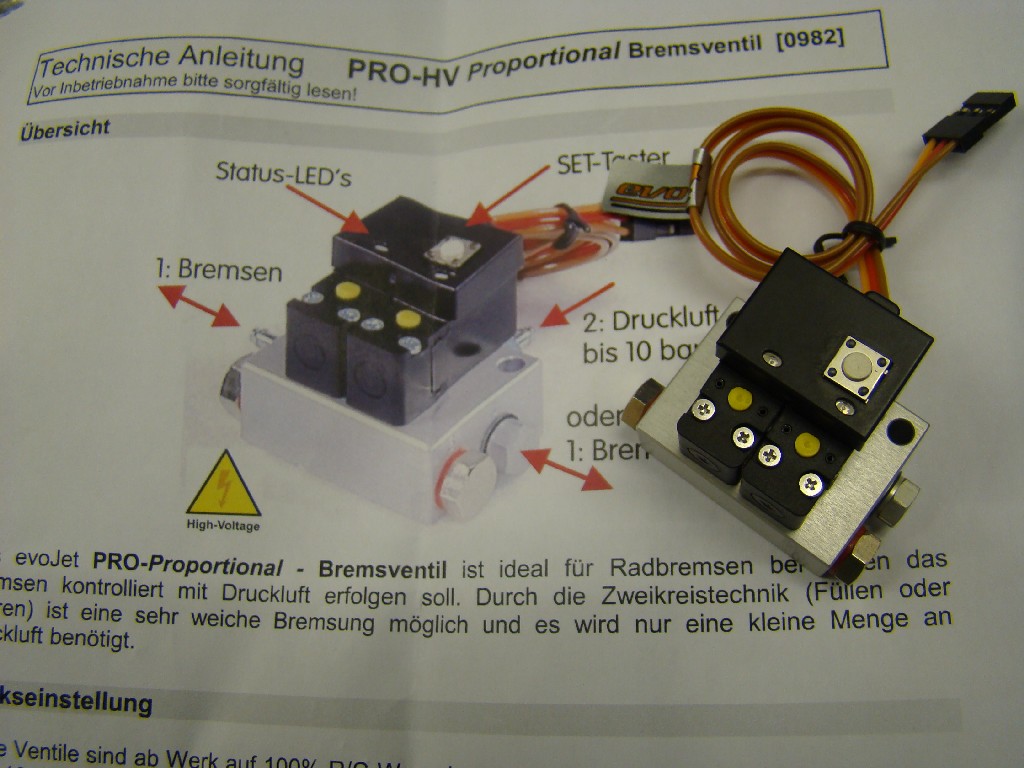

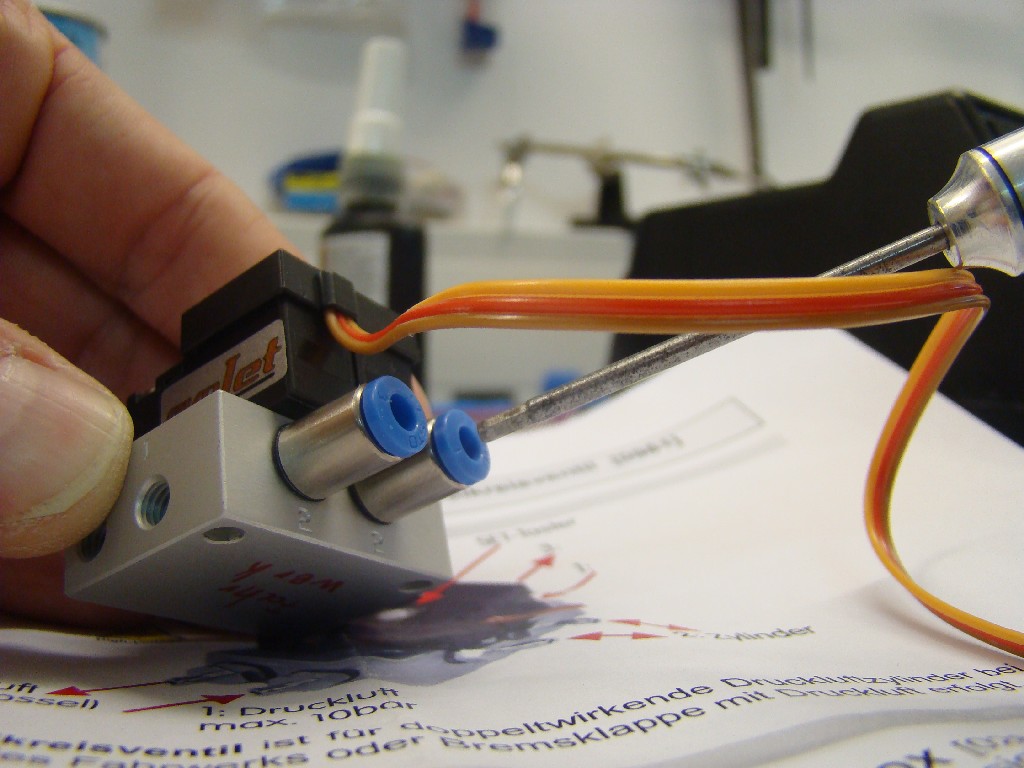

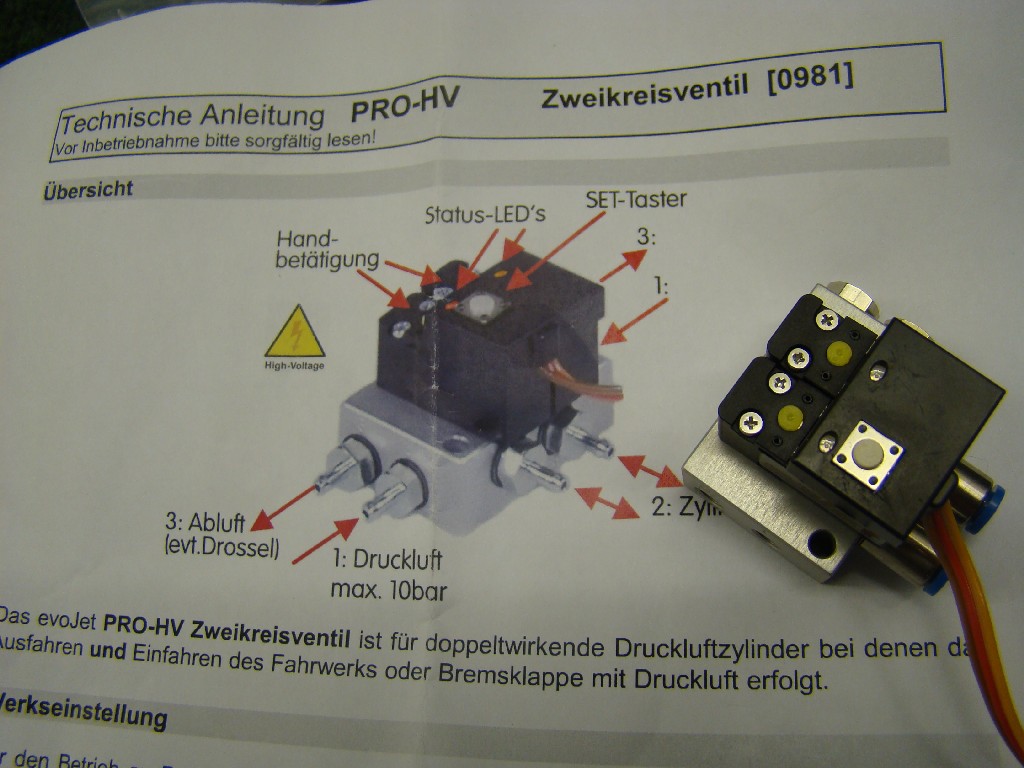

- Einziehfahrwerkventil: Evojet
- Radbremsventil: Evojet

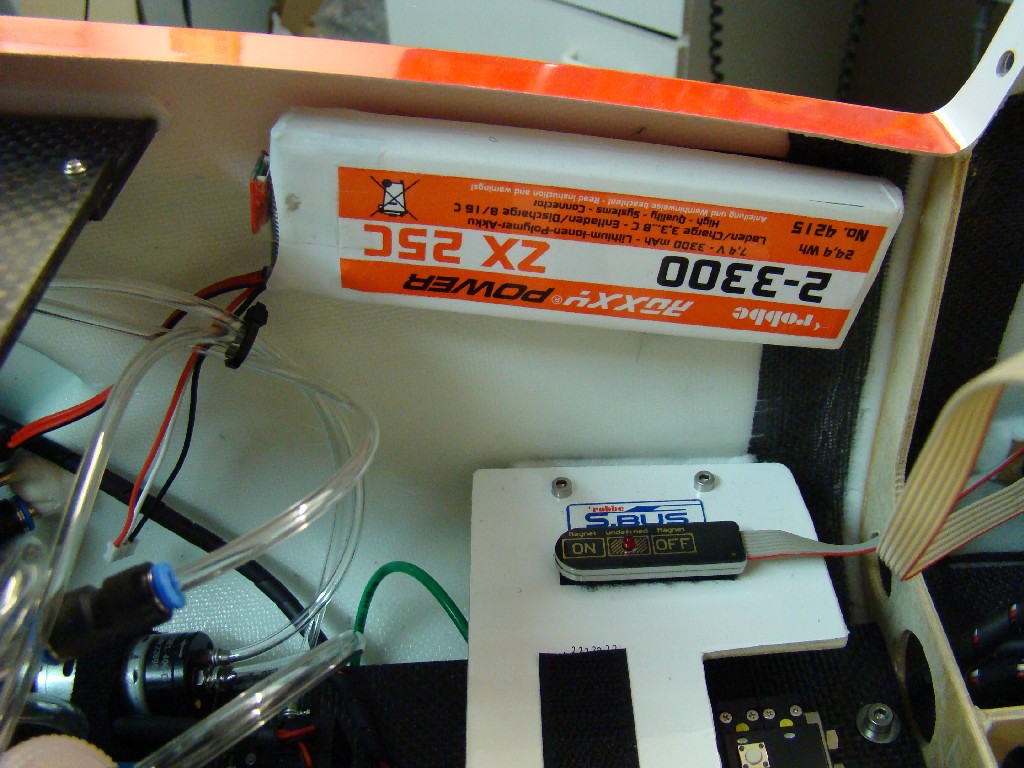

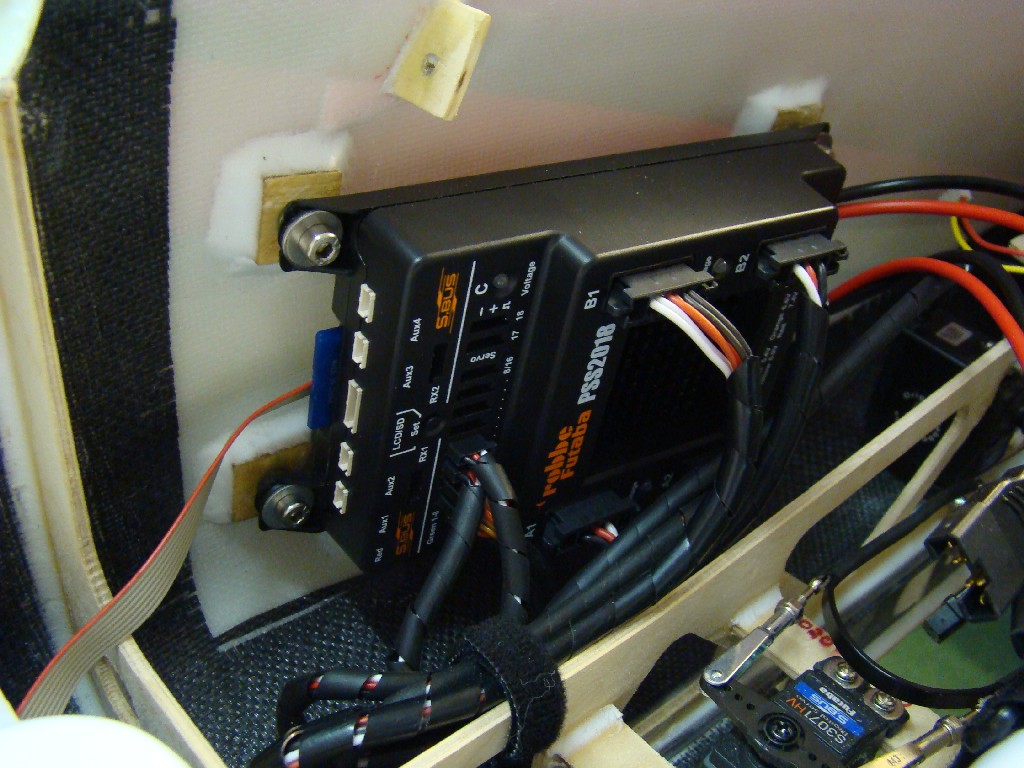

- Stromversorgung: Robbe S.Bus Weiche
- Empfänger: 2 mal Robbe/Futaba R7008 FASSTest
- Empfängerakkus: 2 mal 2S 3300 mAh
- Turbinenakku: 3S 3300 mAh

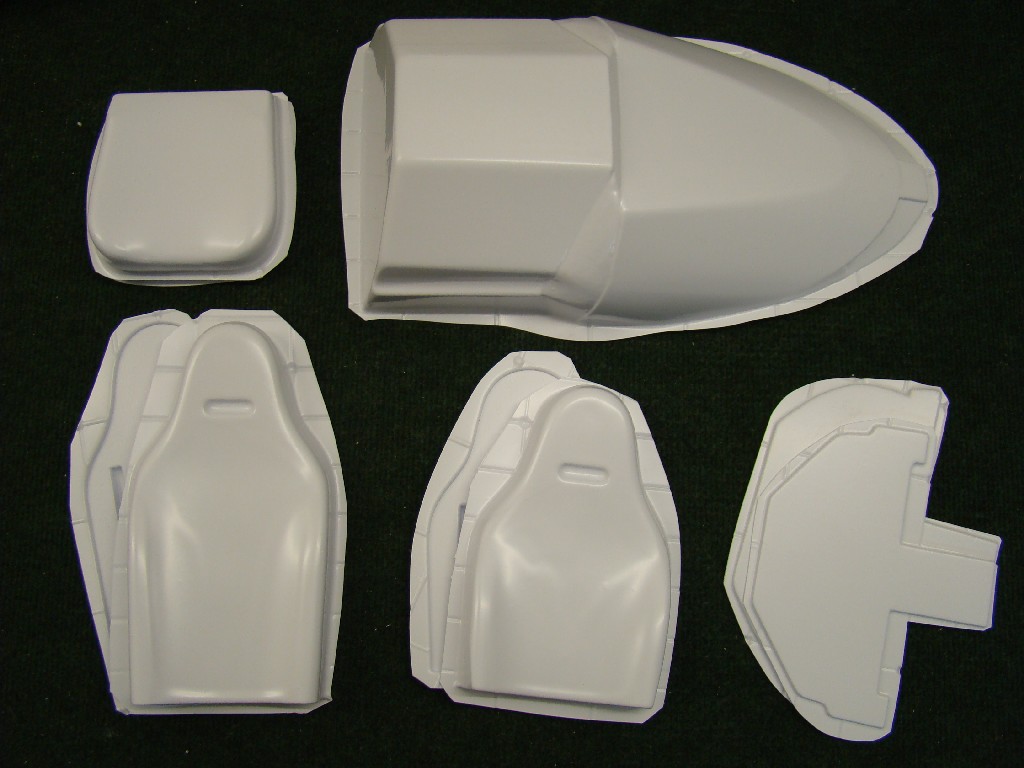

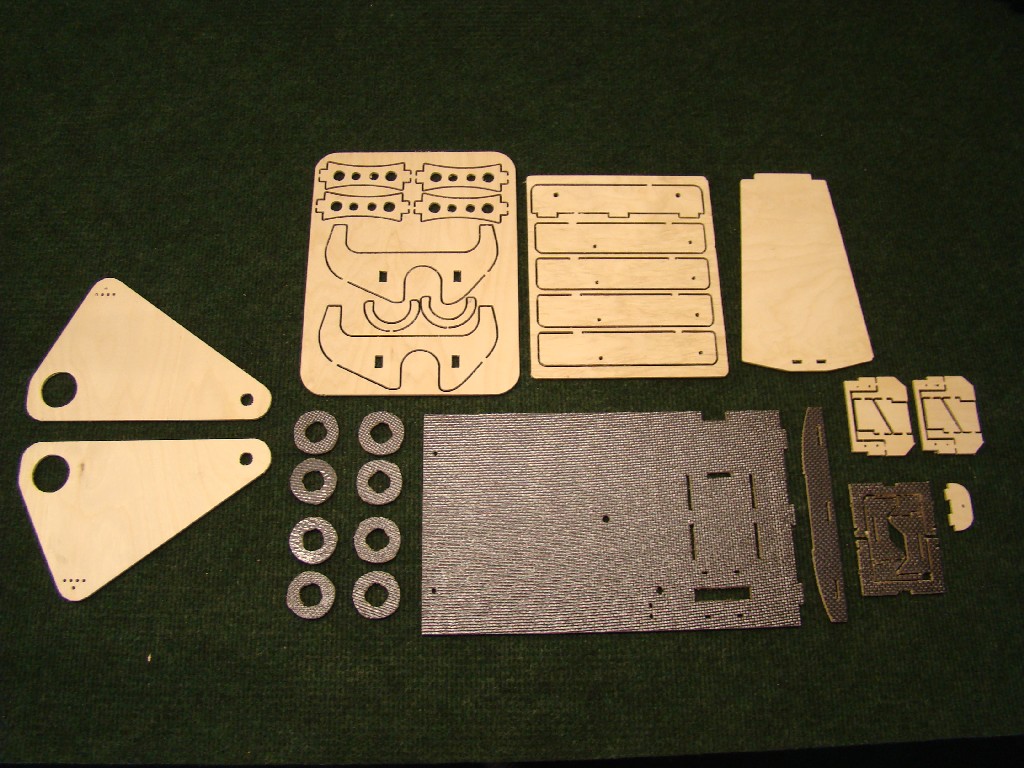

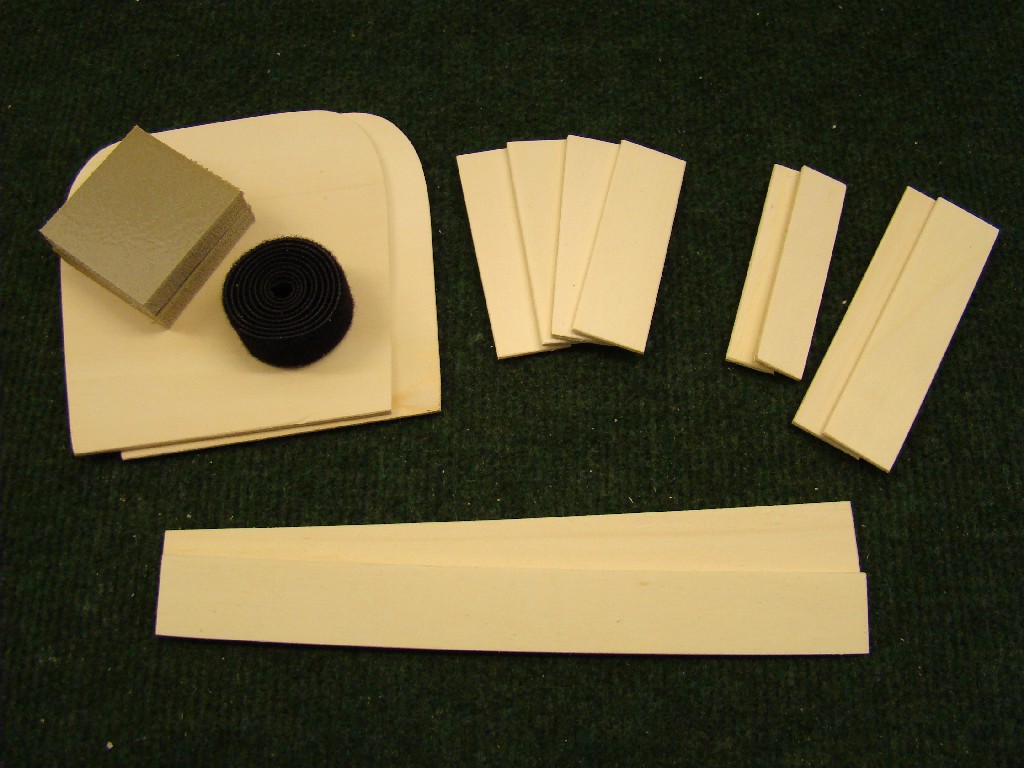

Die Teileübersicht

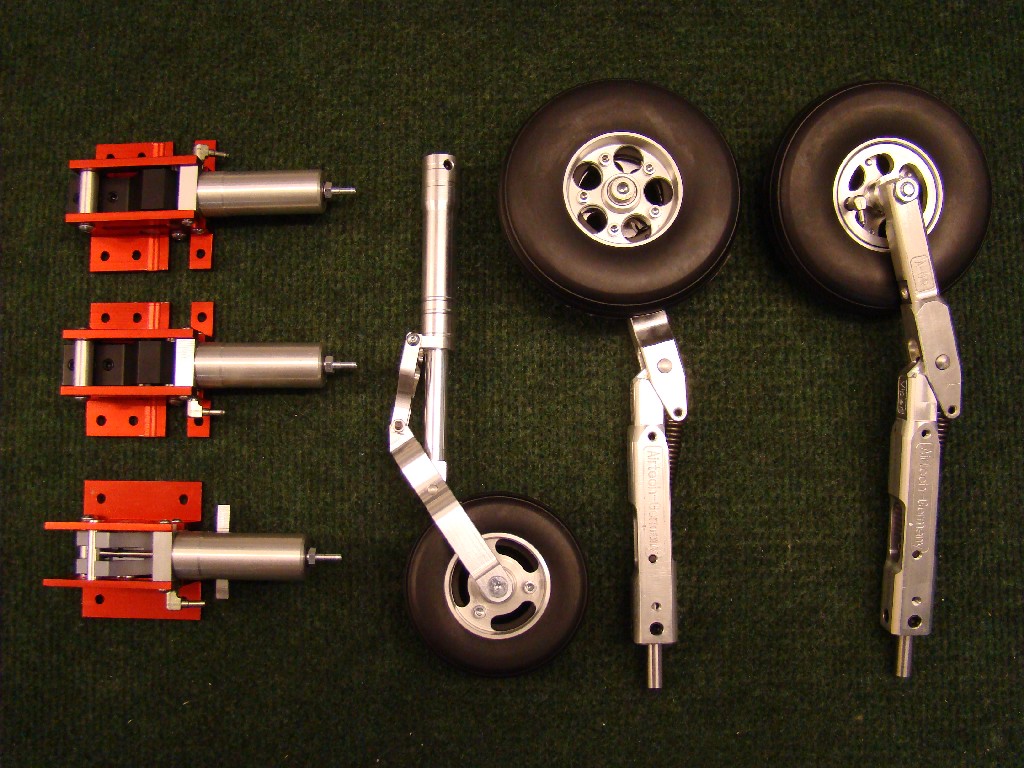

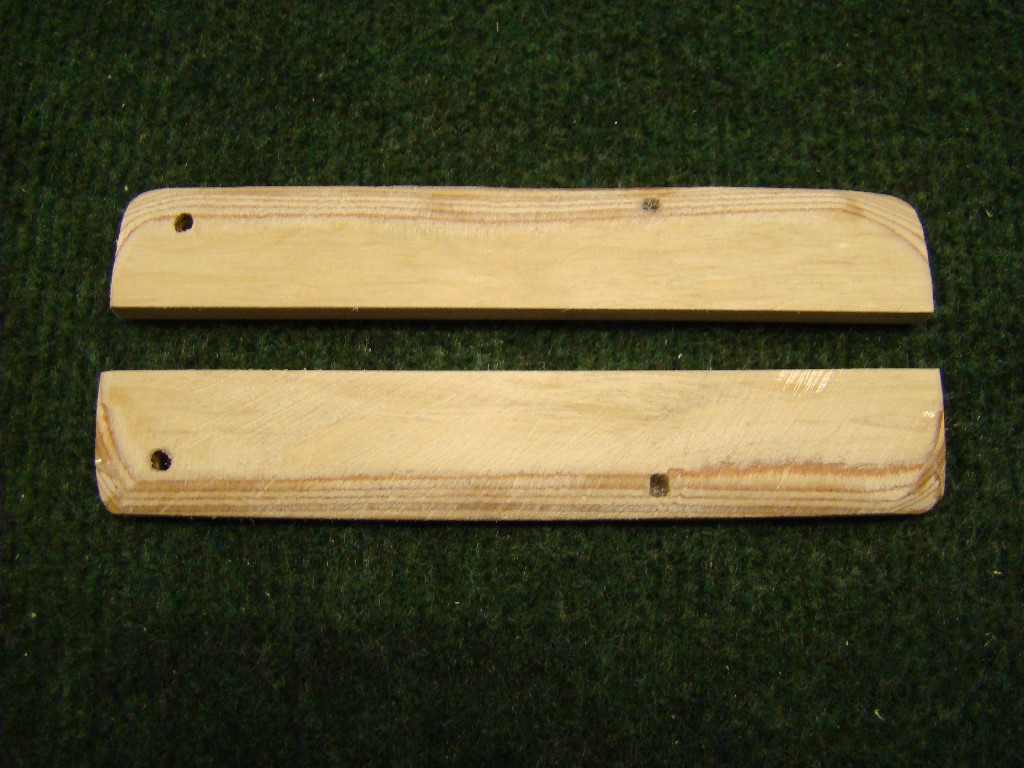

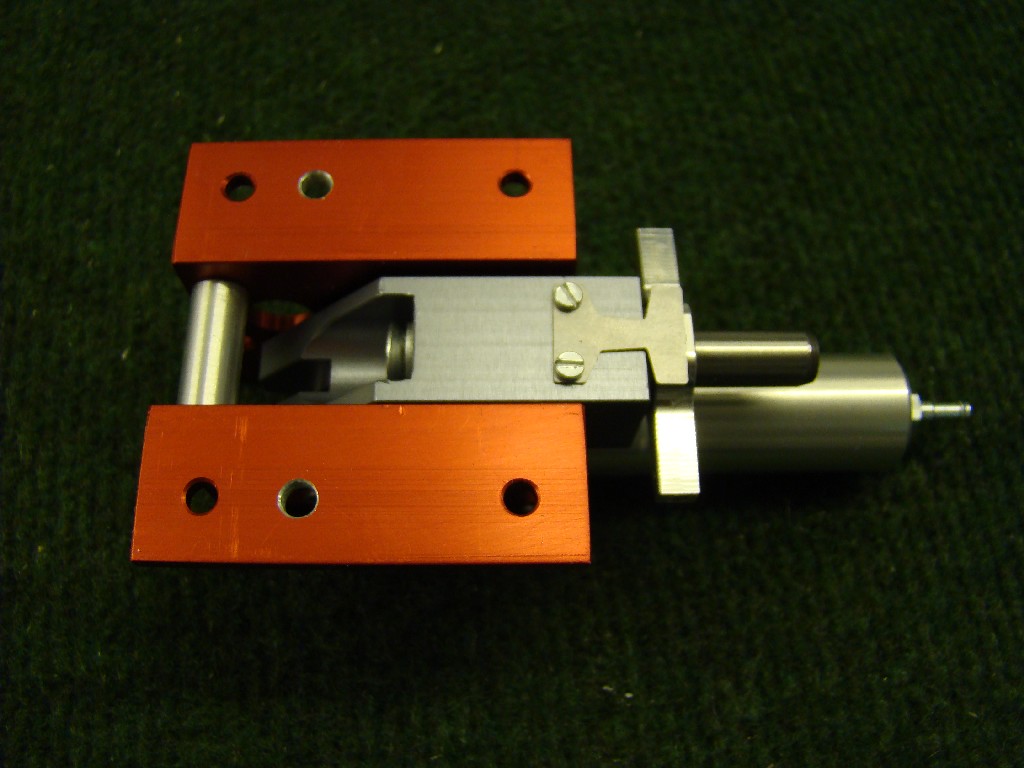

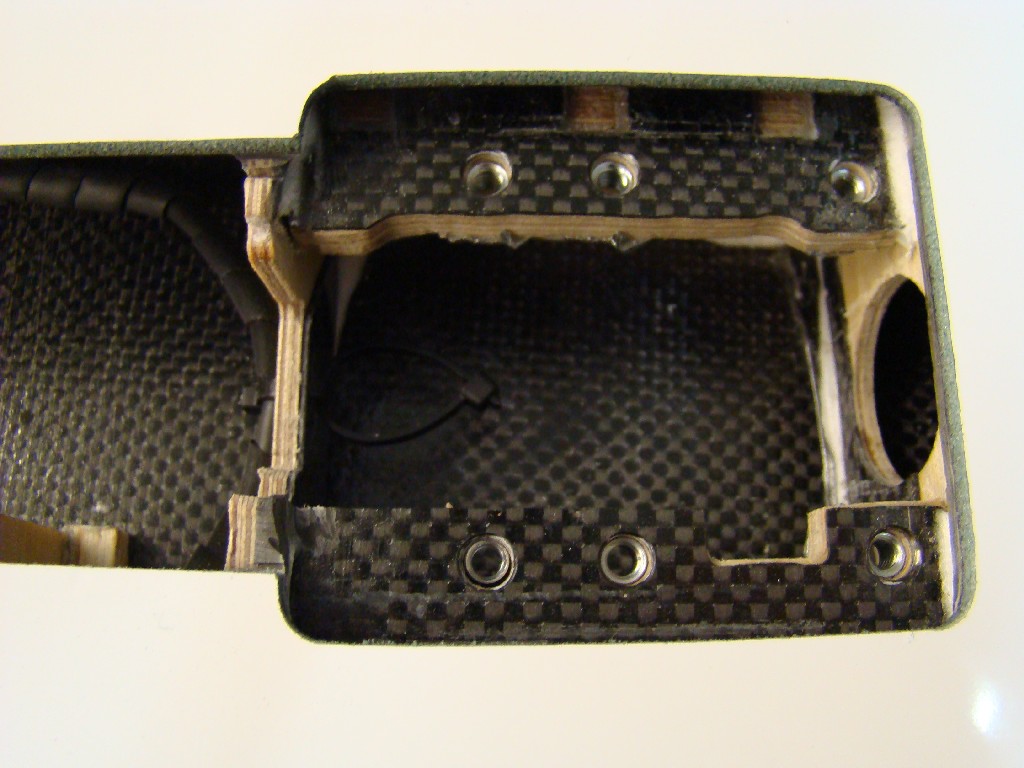

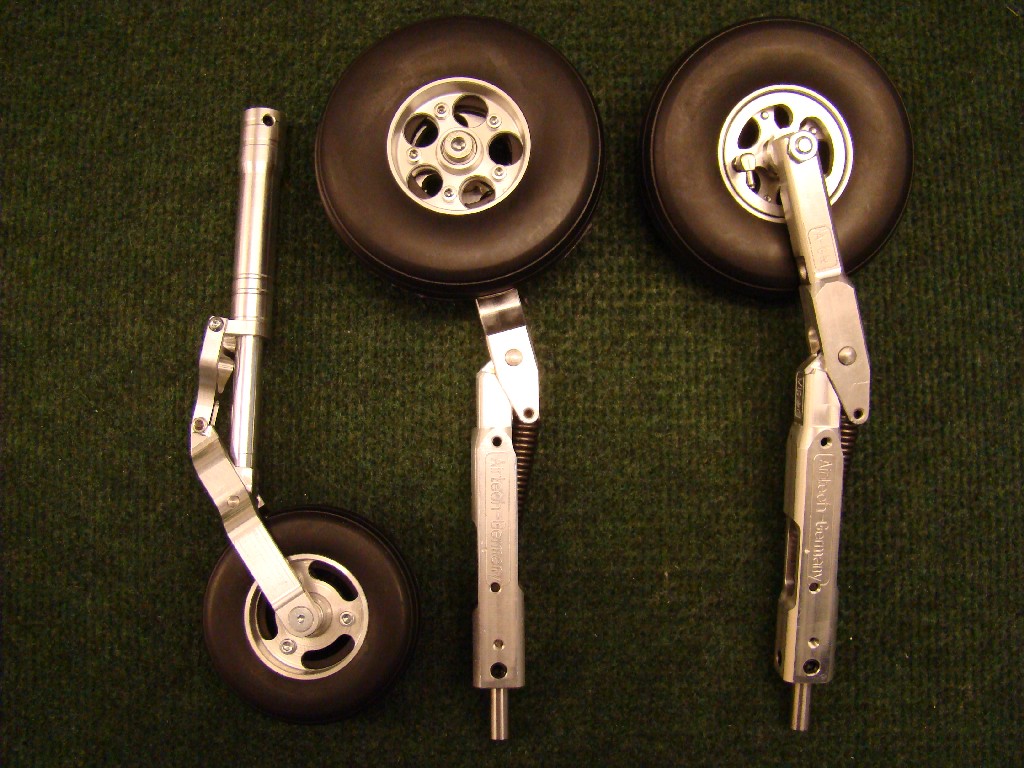

Fahrwerk

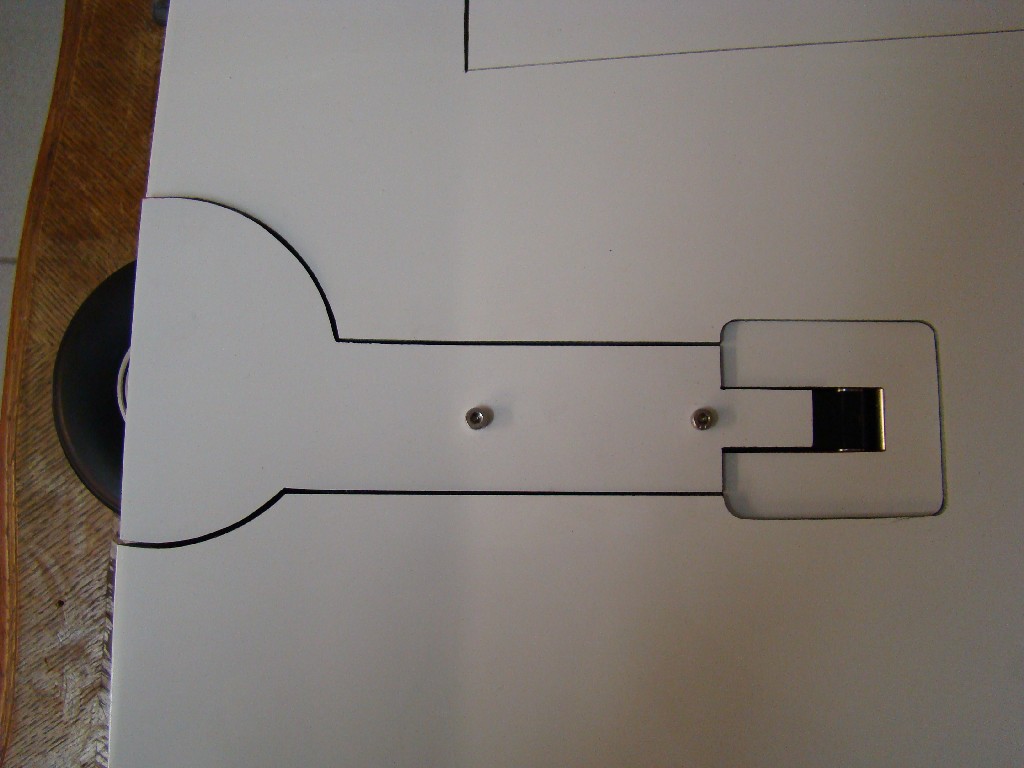

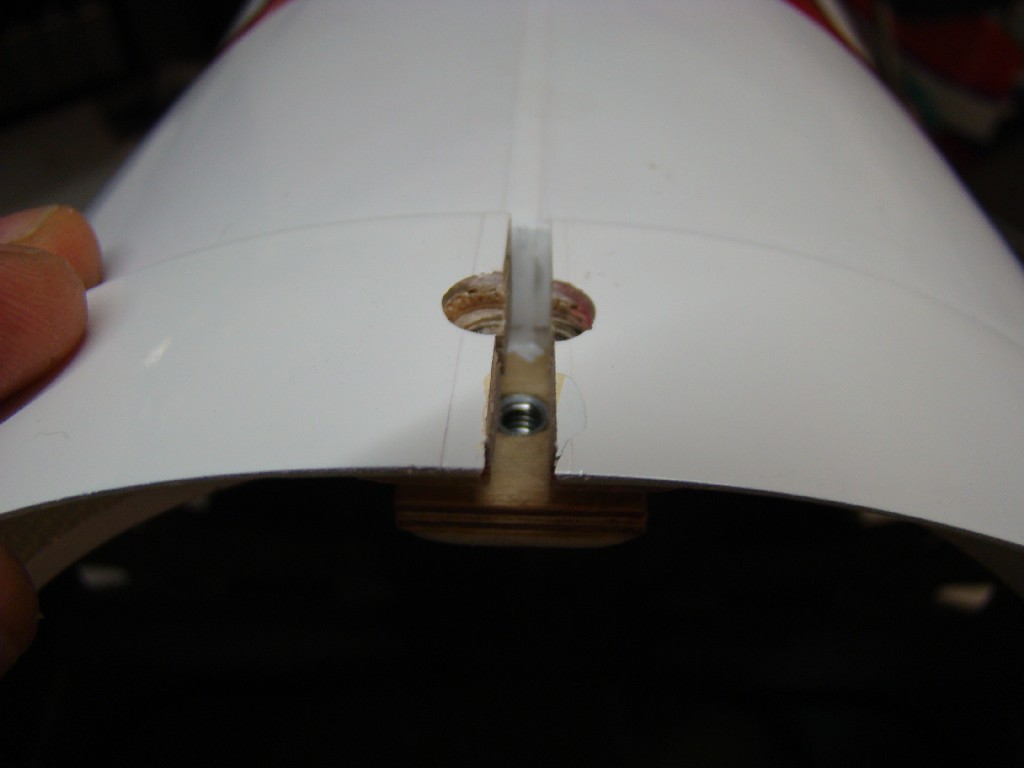

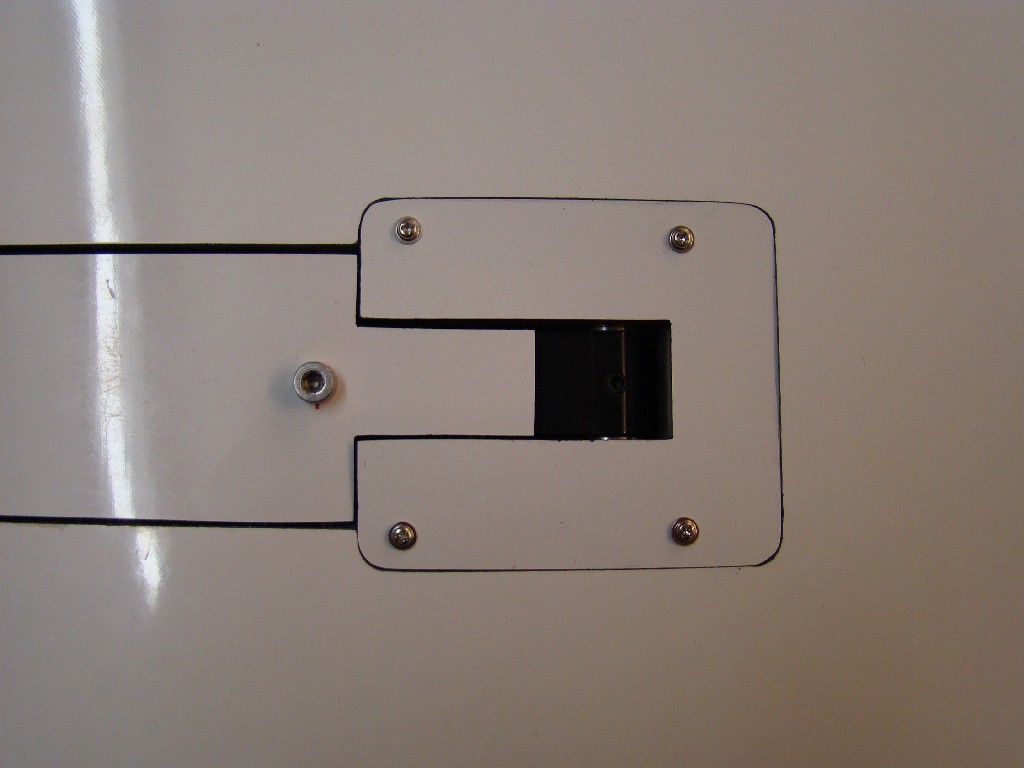

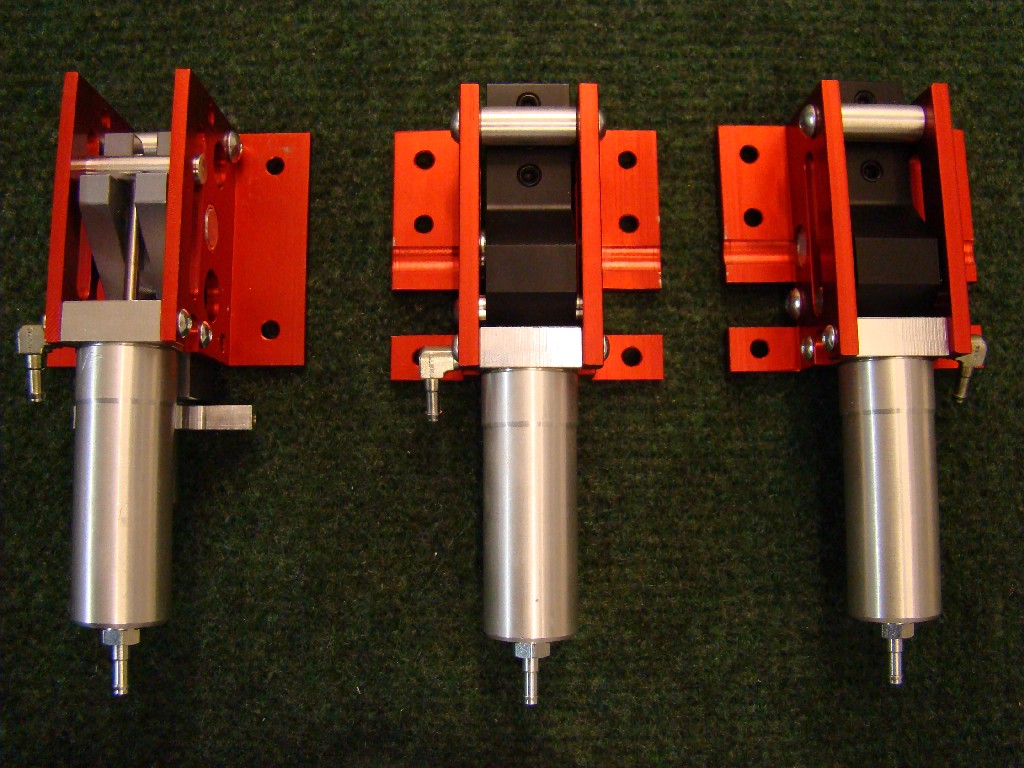

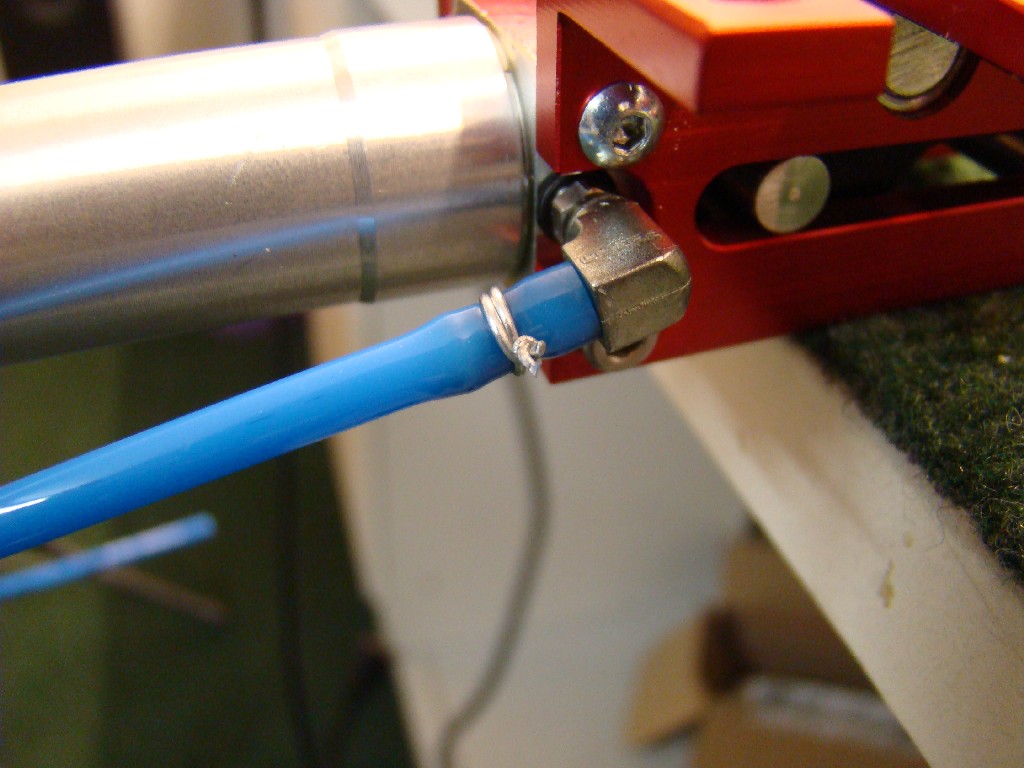

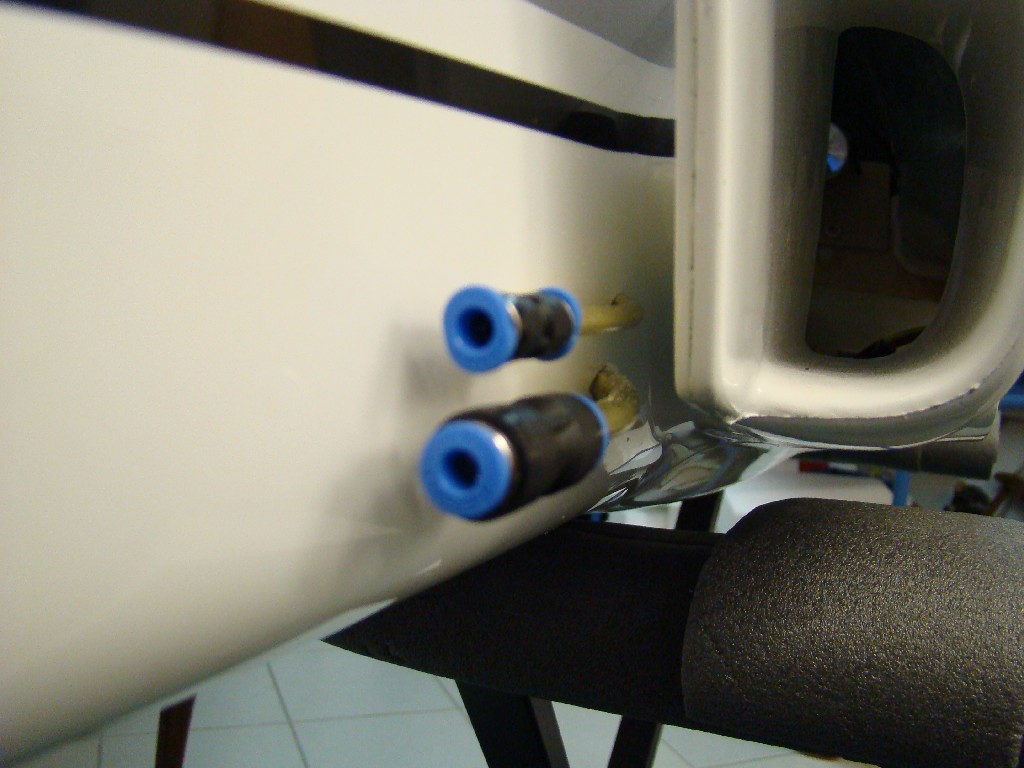

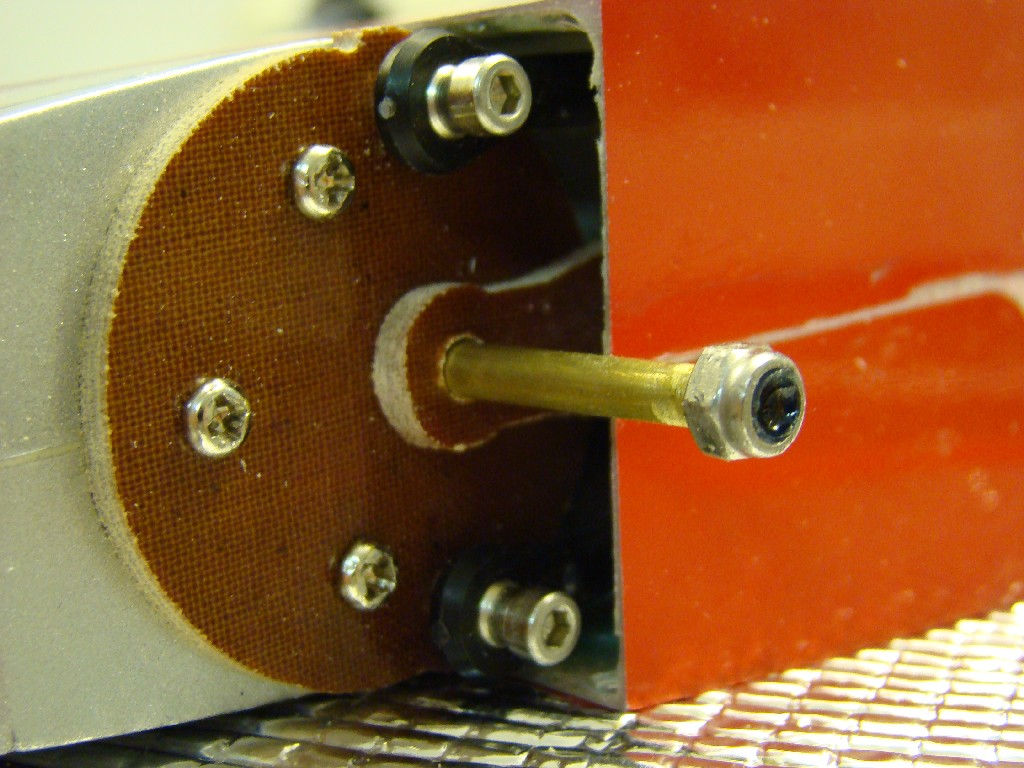

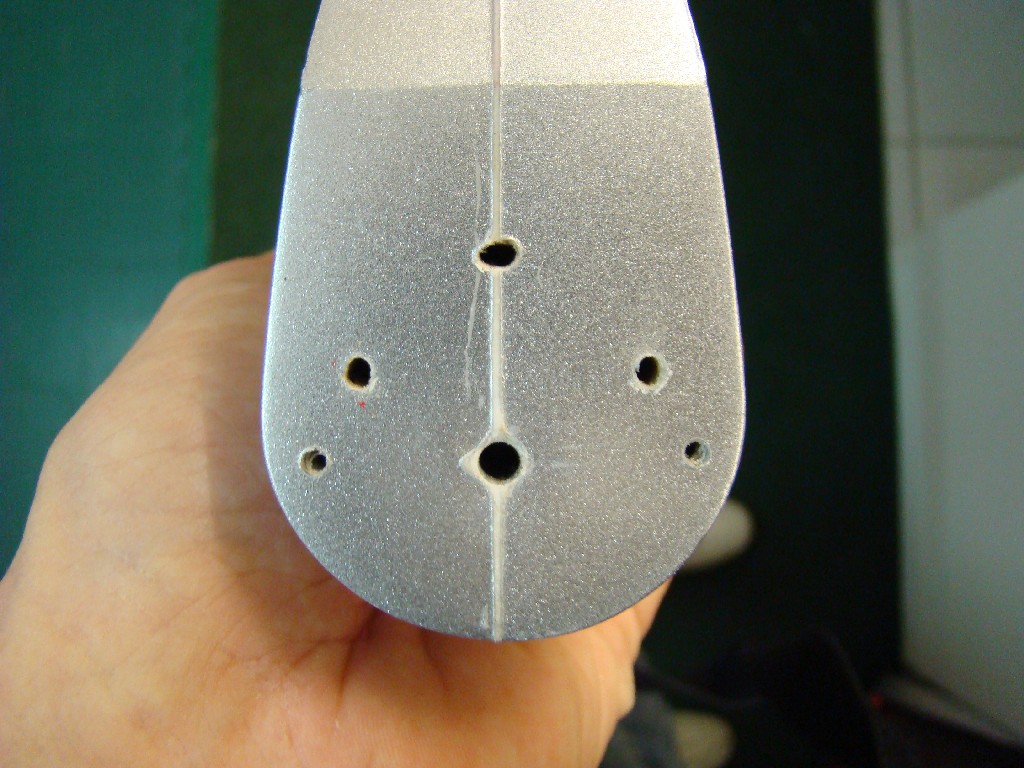

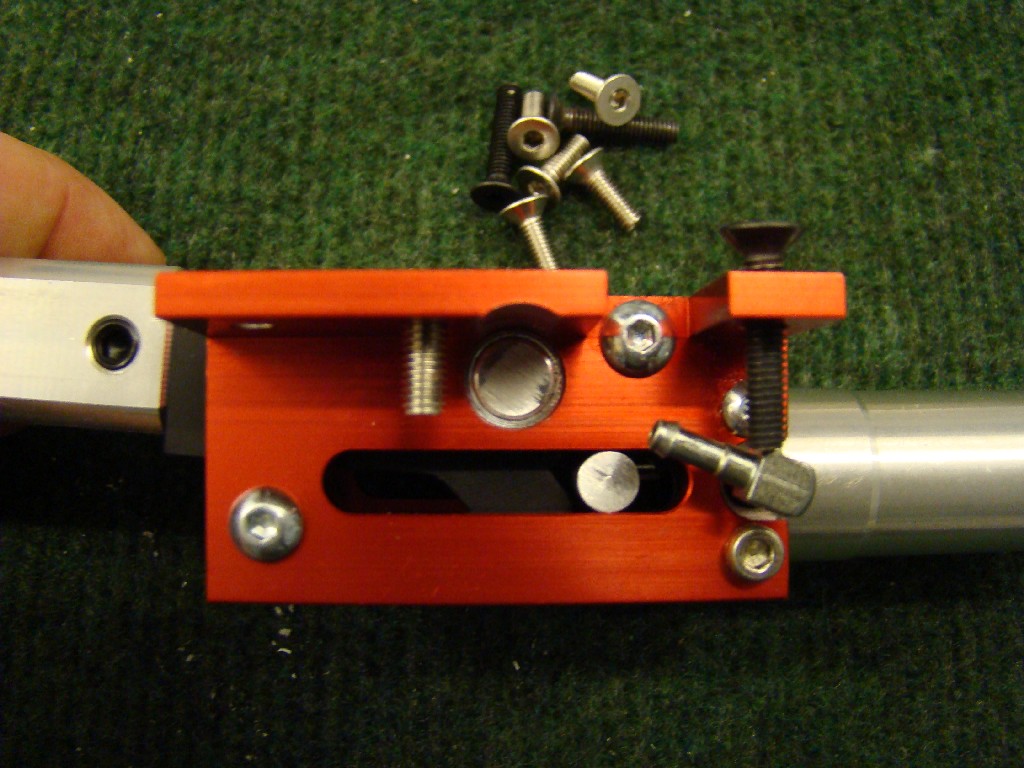

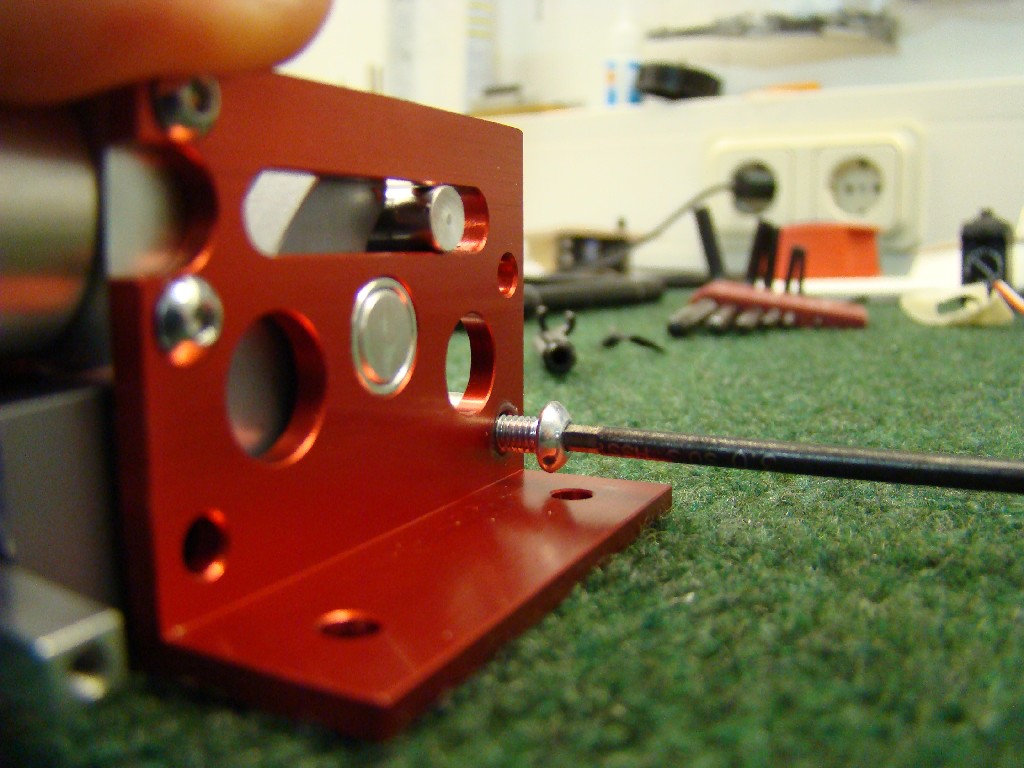

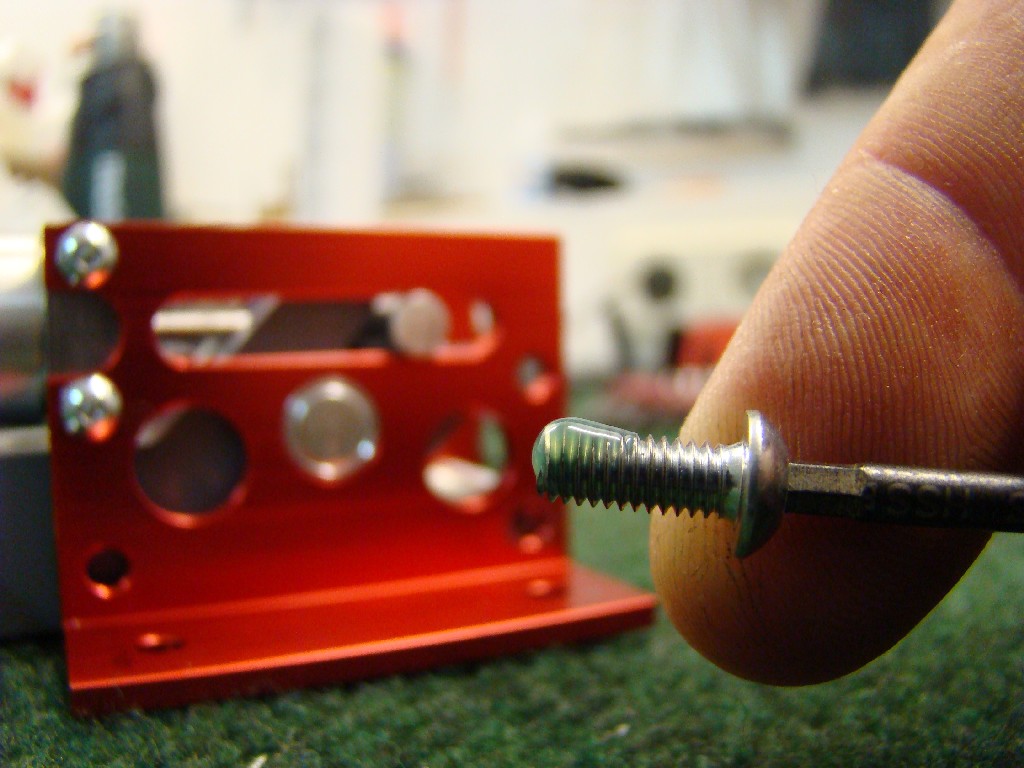

Wie auf dem letzten Bild über diesem Text zu sehen ist, sind im Bausatz "normale" Schrauben enthalten. Leider sind diese zu lang, so dass man den Festo Drucknippel beschädigen kann. Weiterhin würden diese Schrauben im Laufe der Zeit rosten.

Daher wurden diese von mir gegen Edelstahlschrauben der richtigen Länge getauscht.



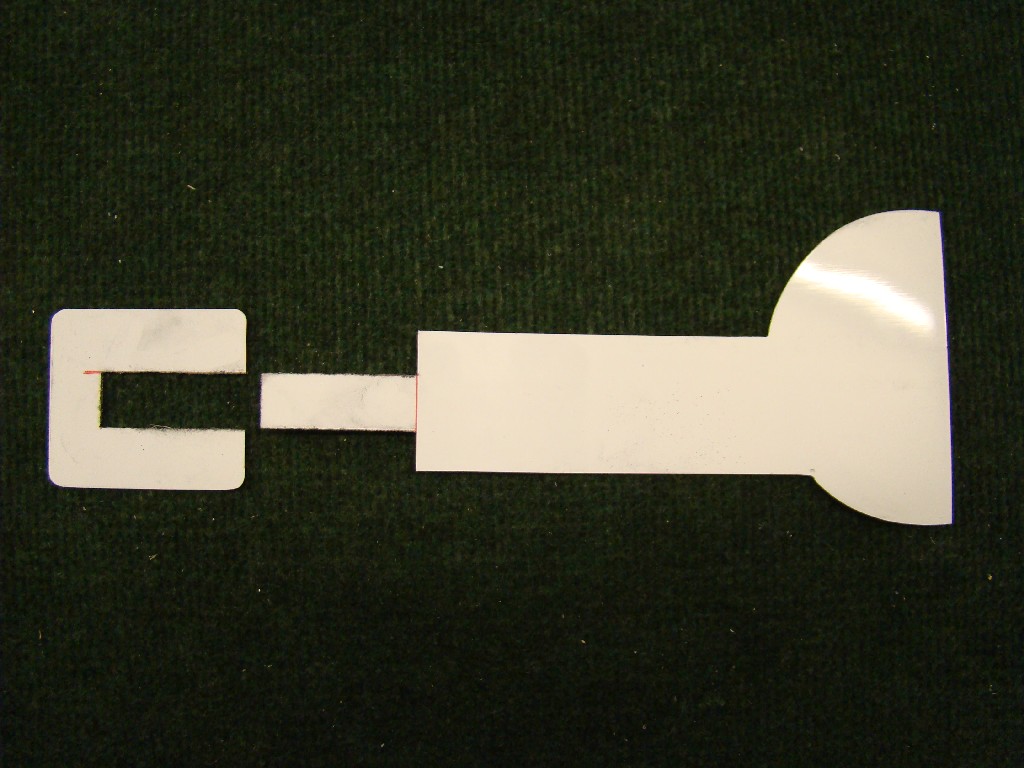

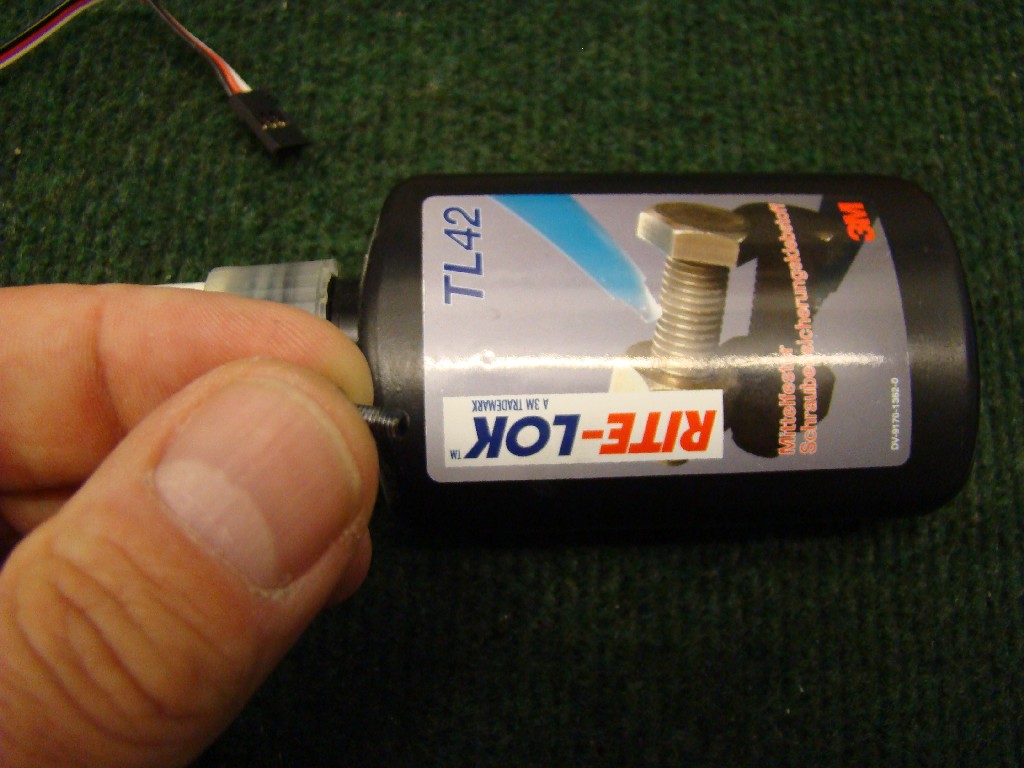

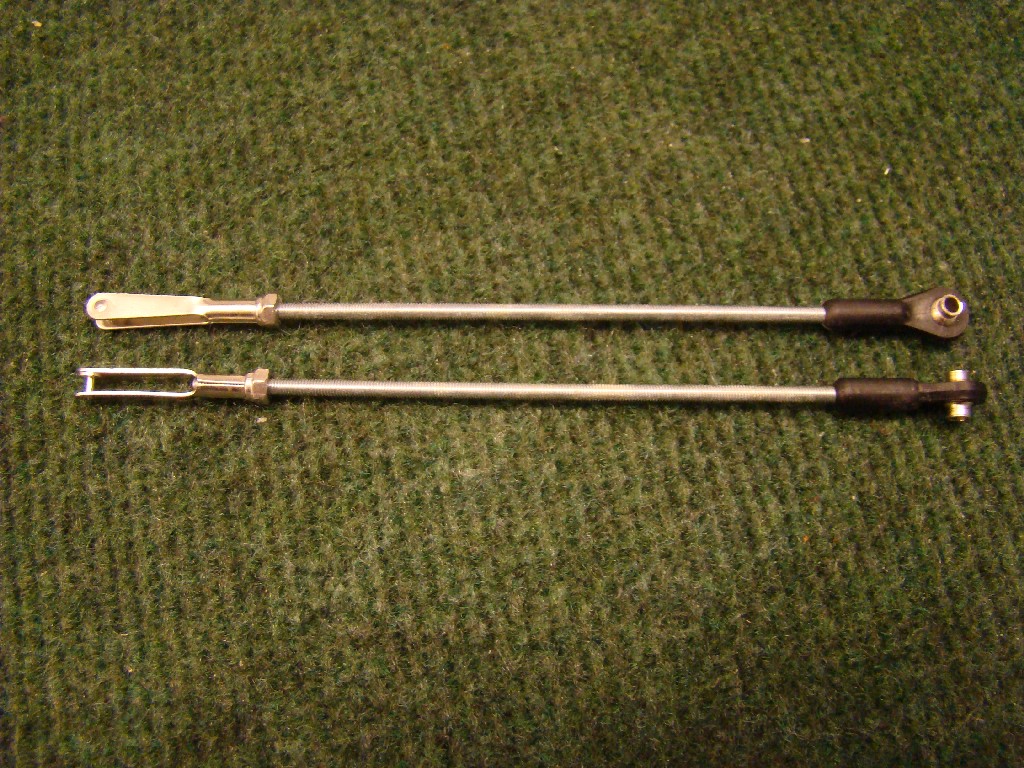

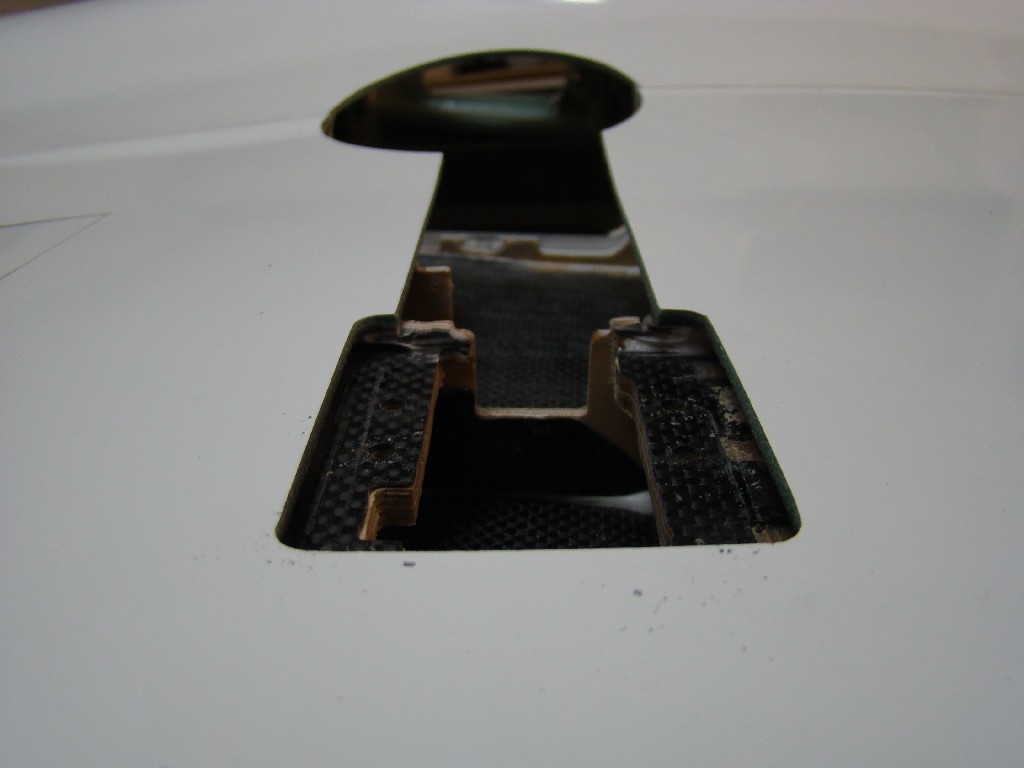

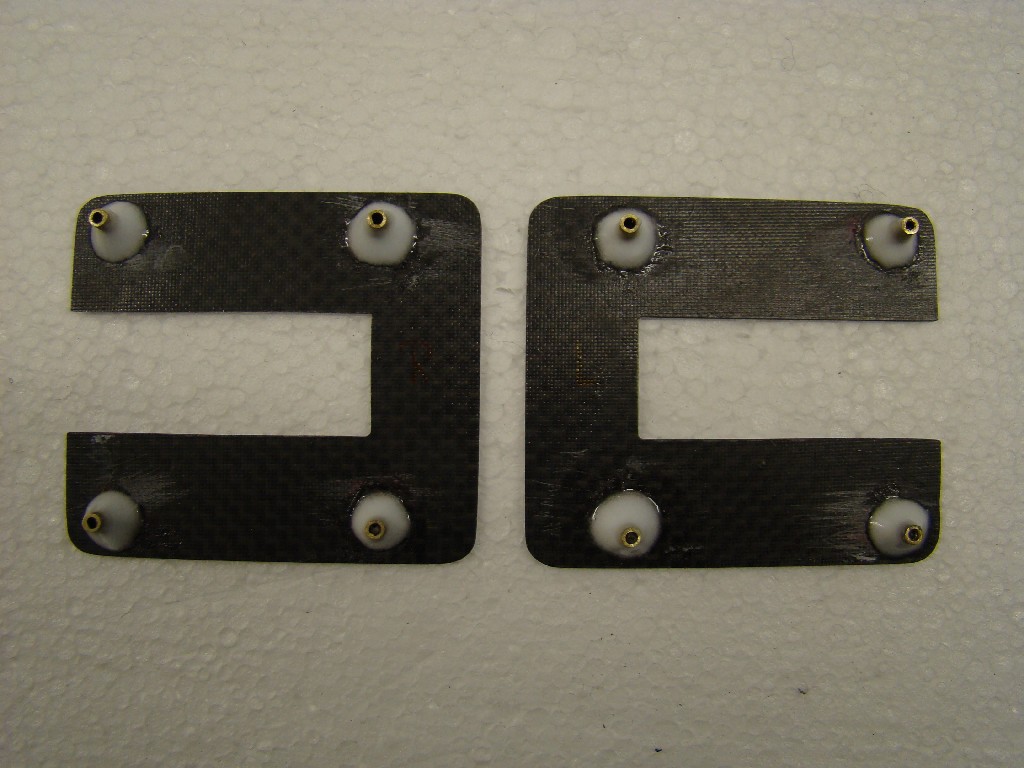

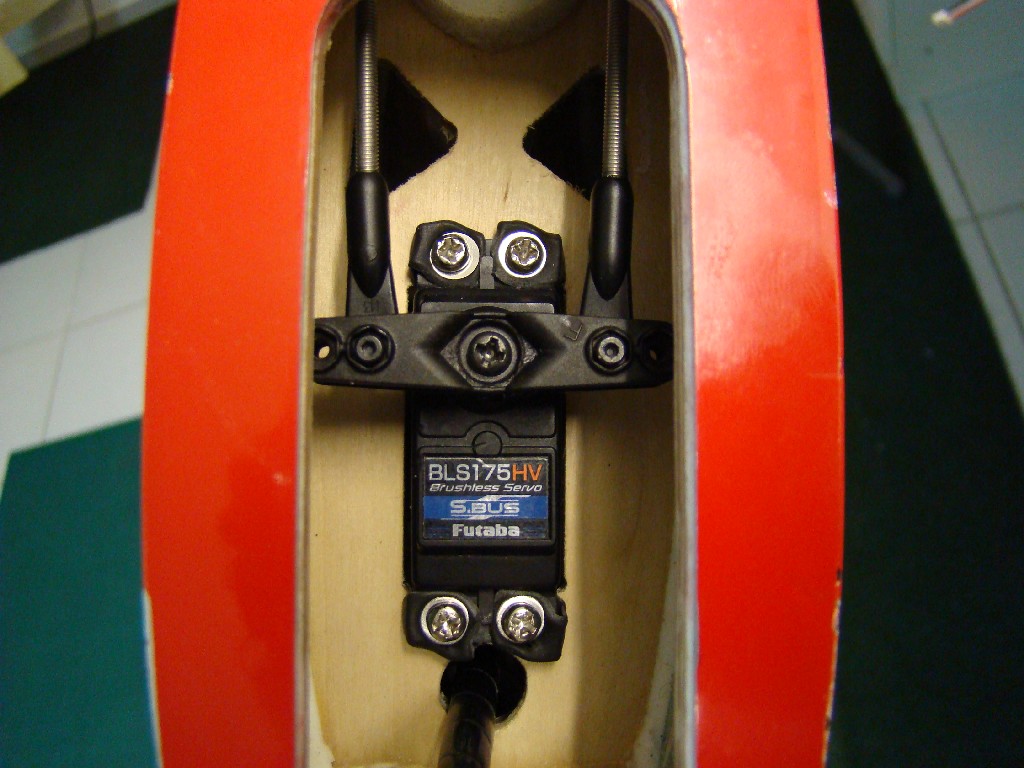

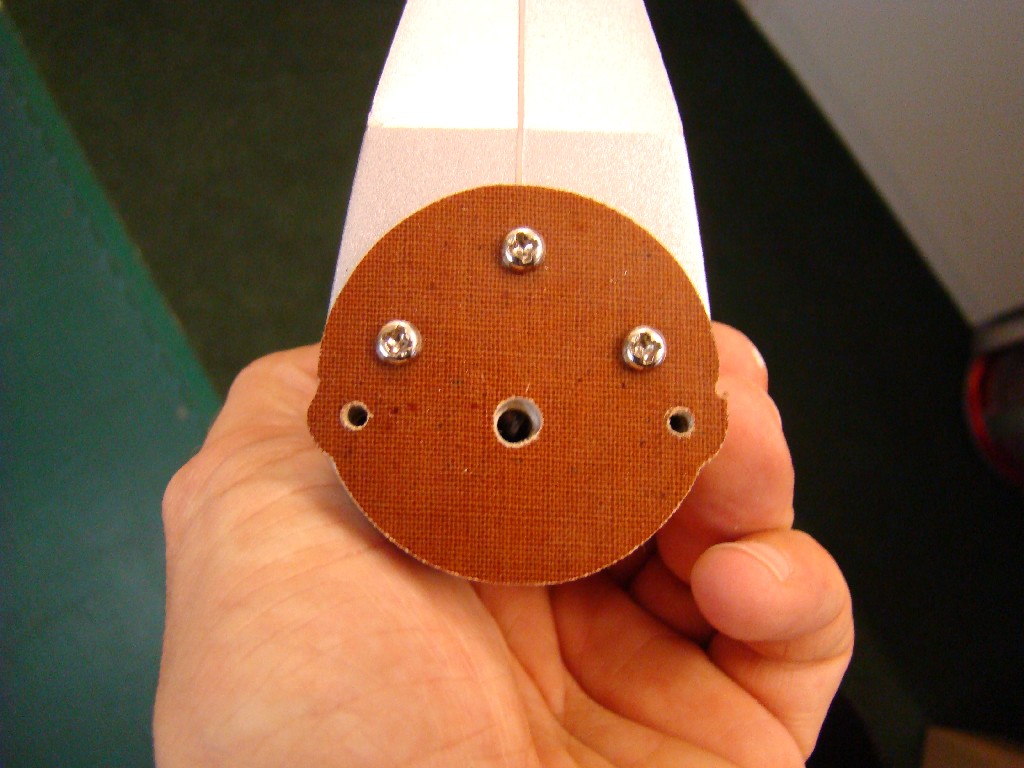

Leitwerke

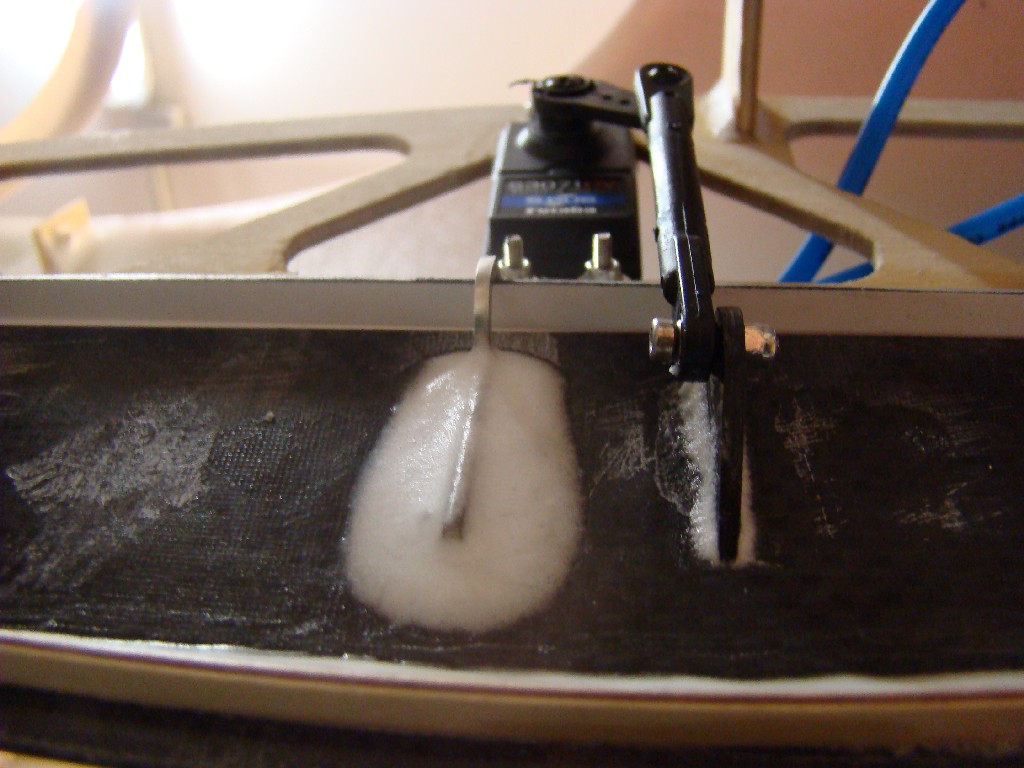

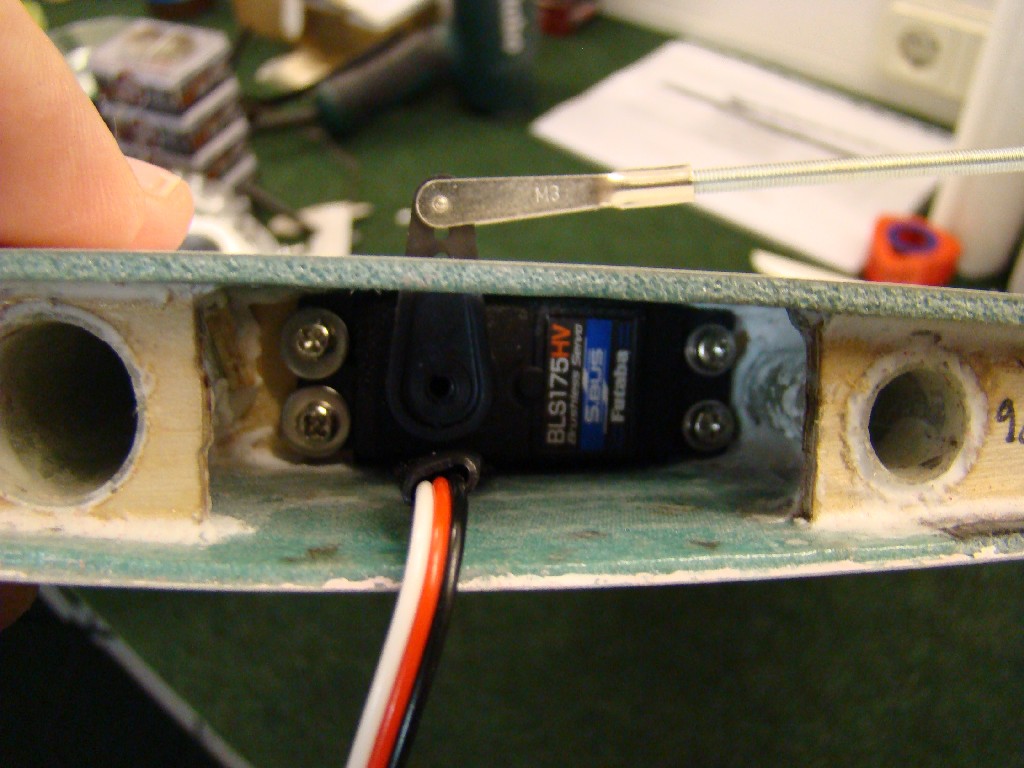

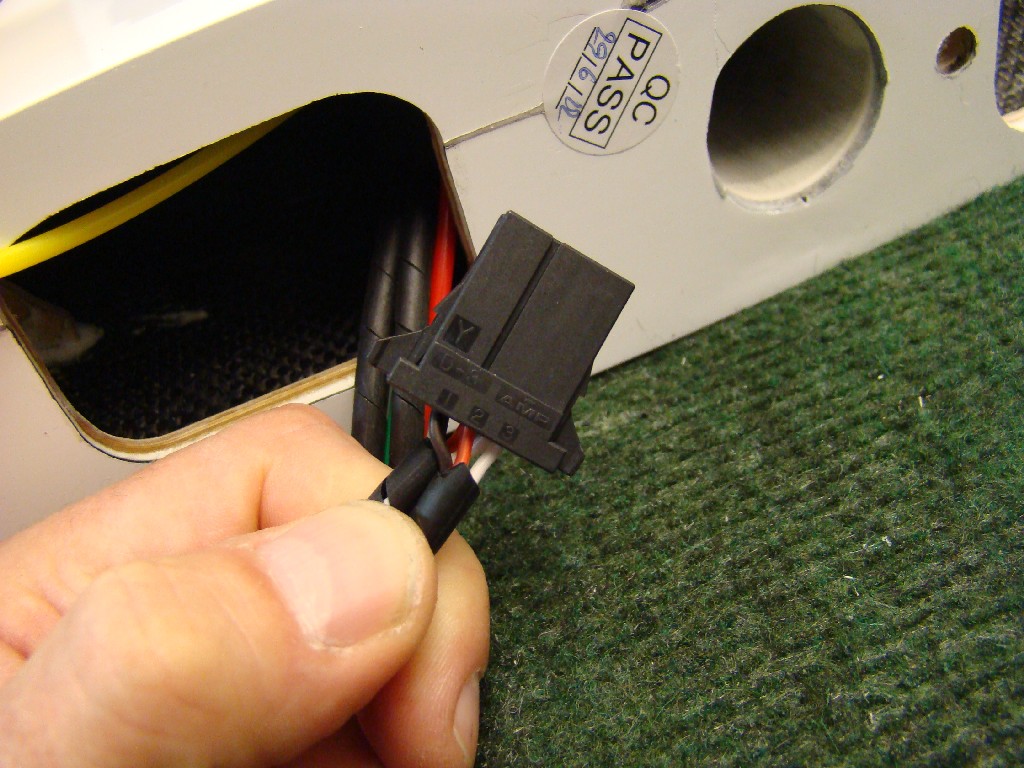

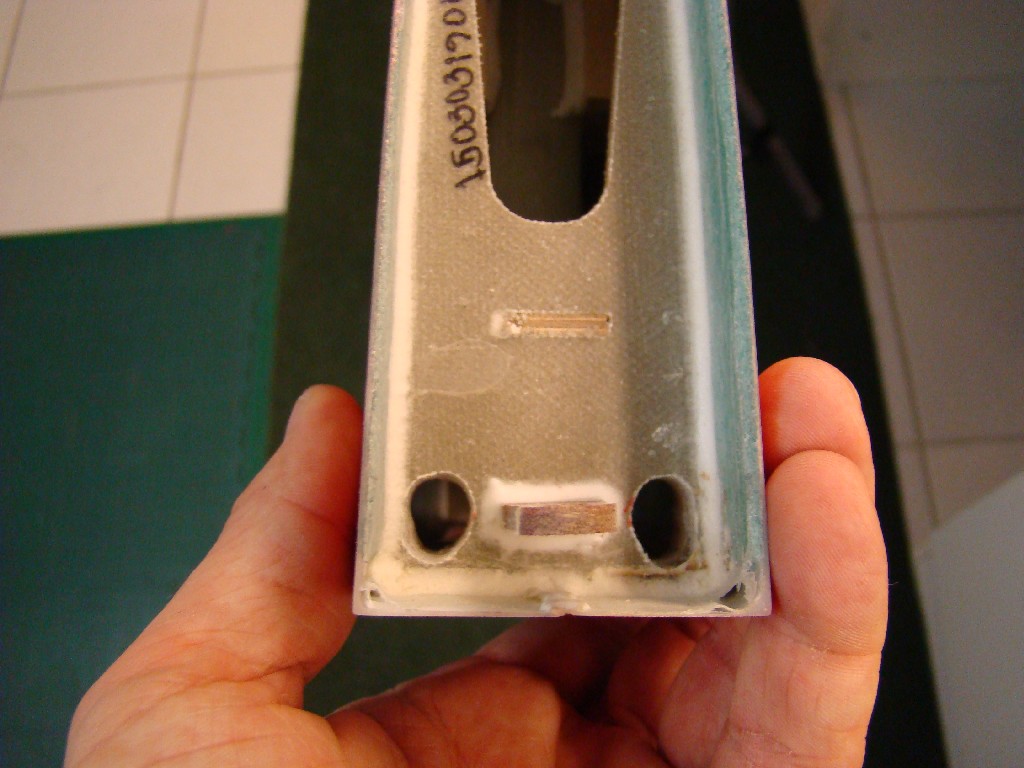

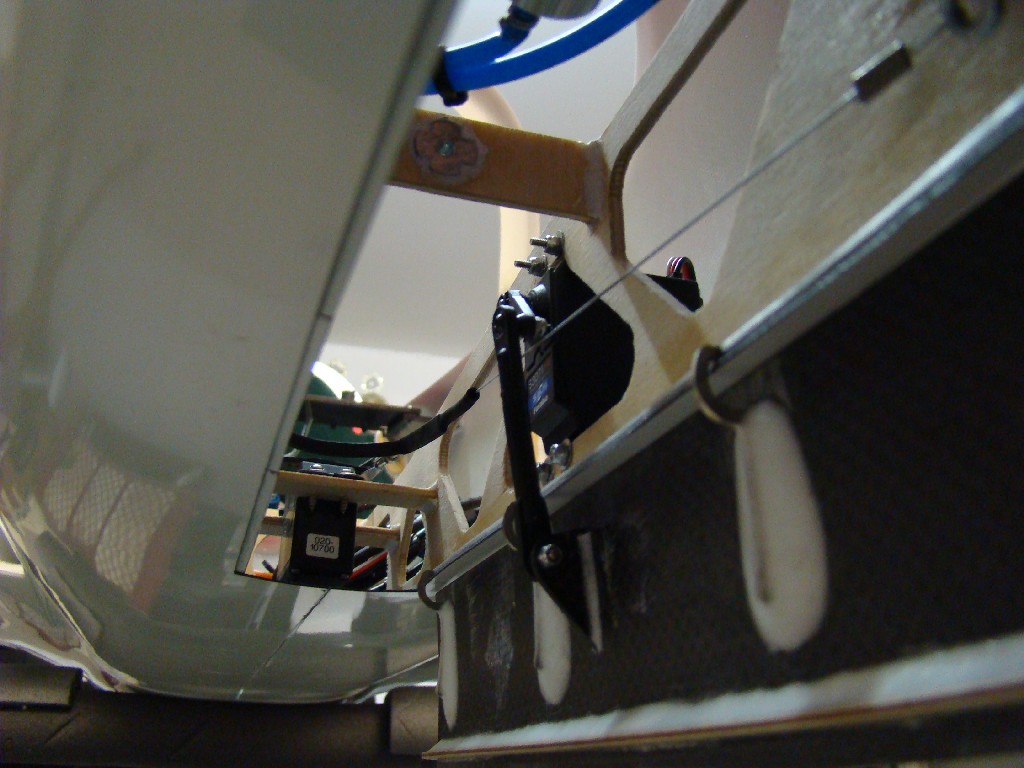

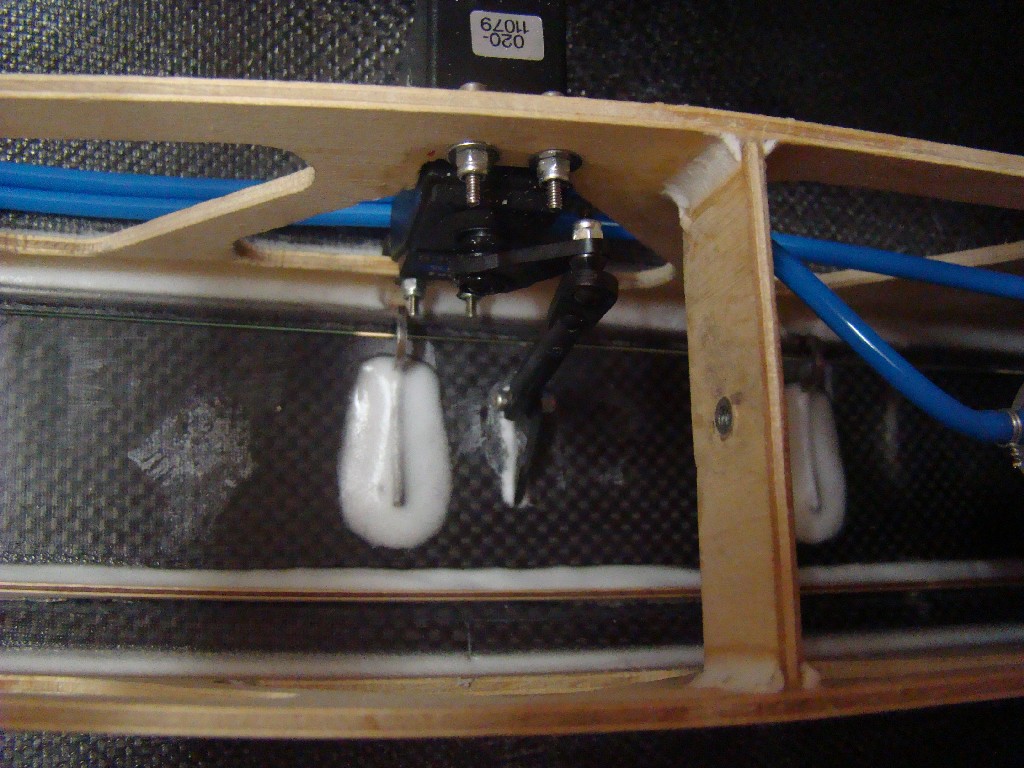

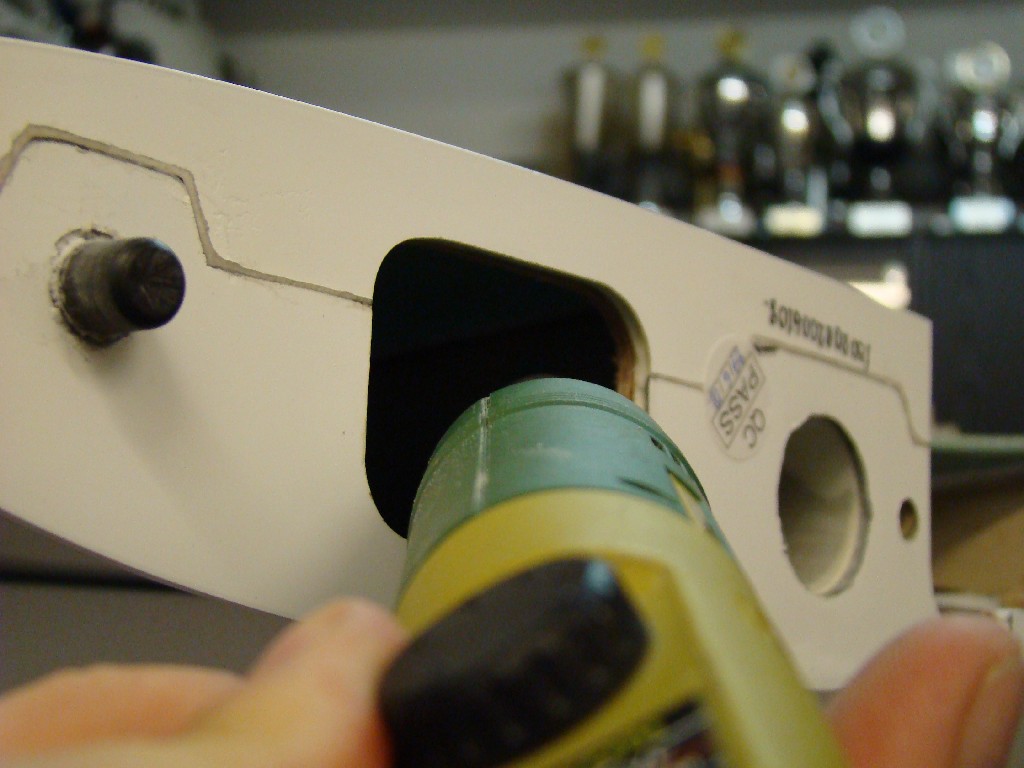

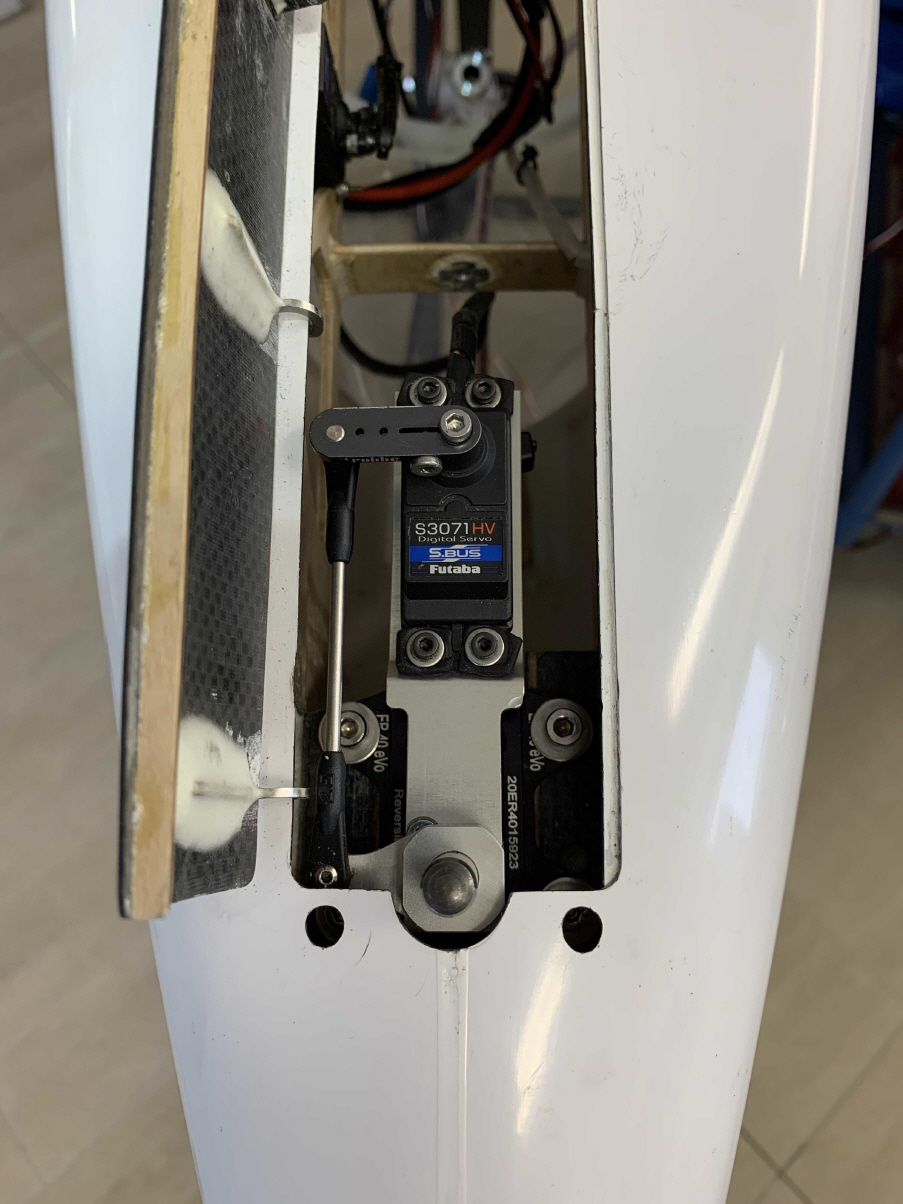

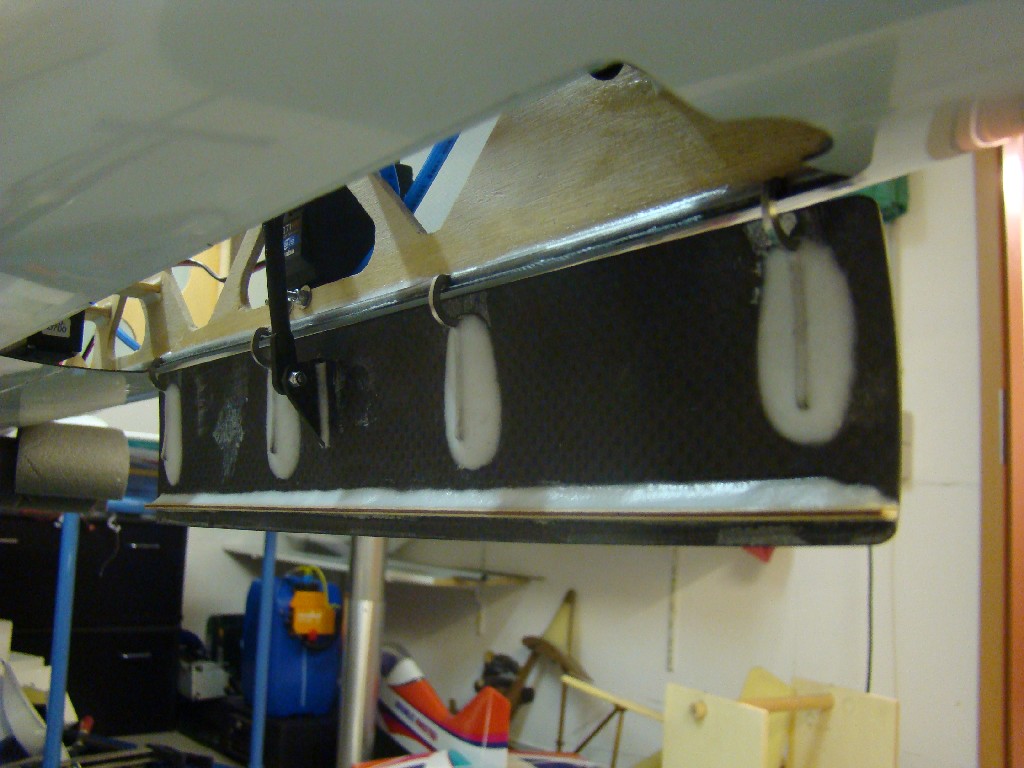

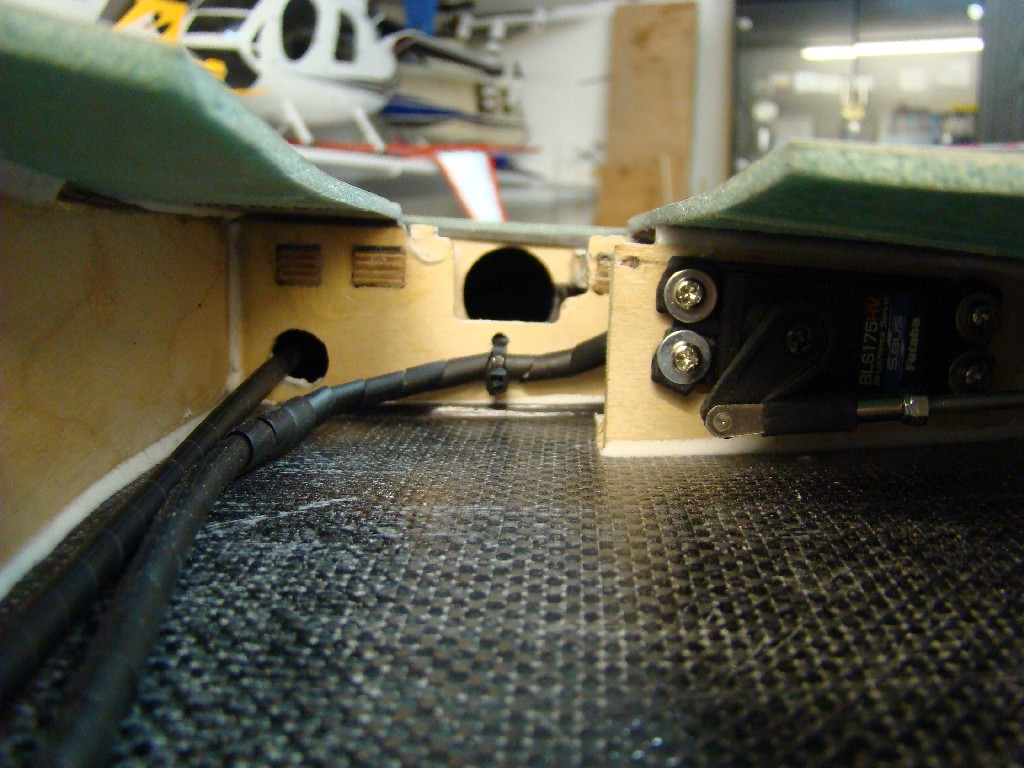

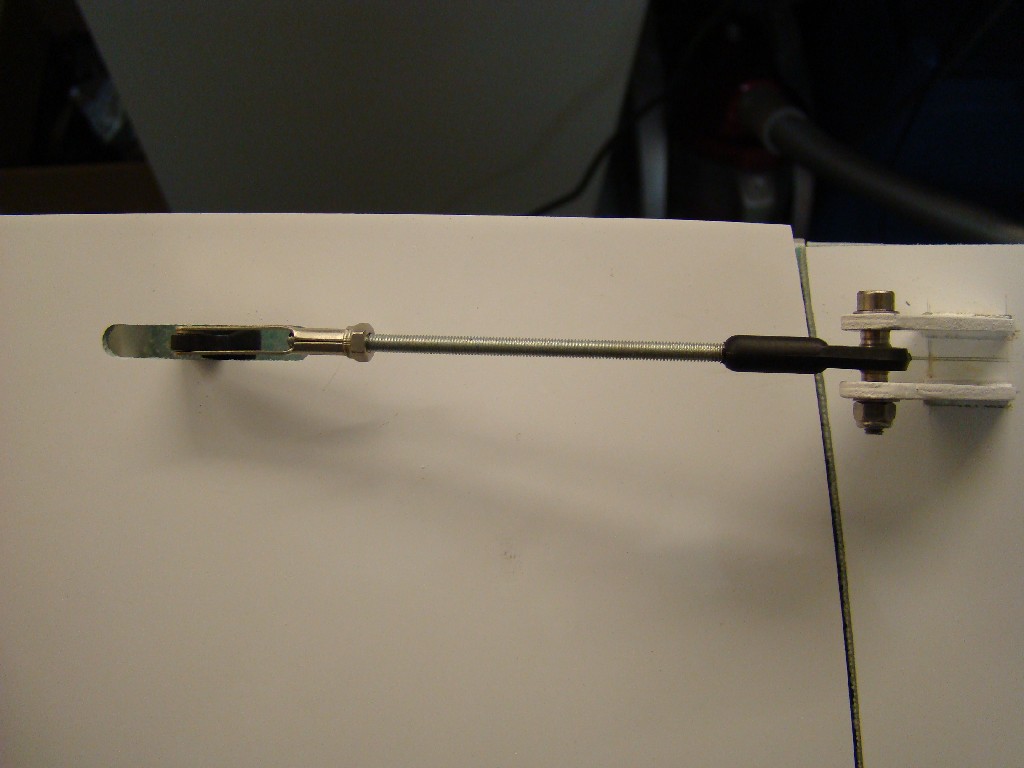

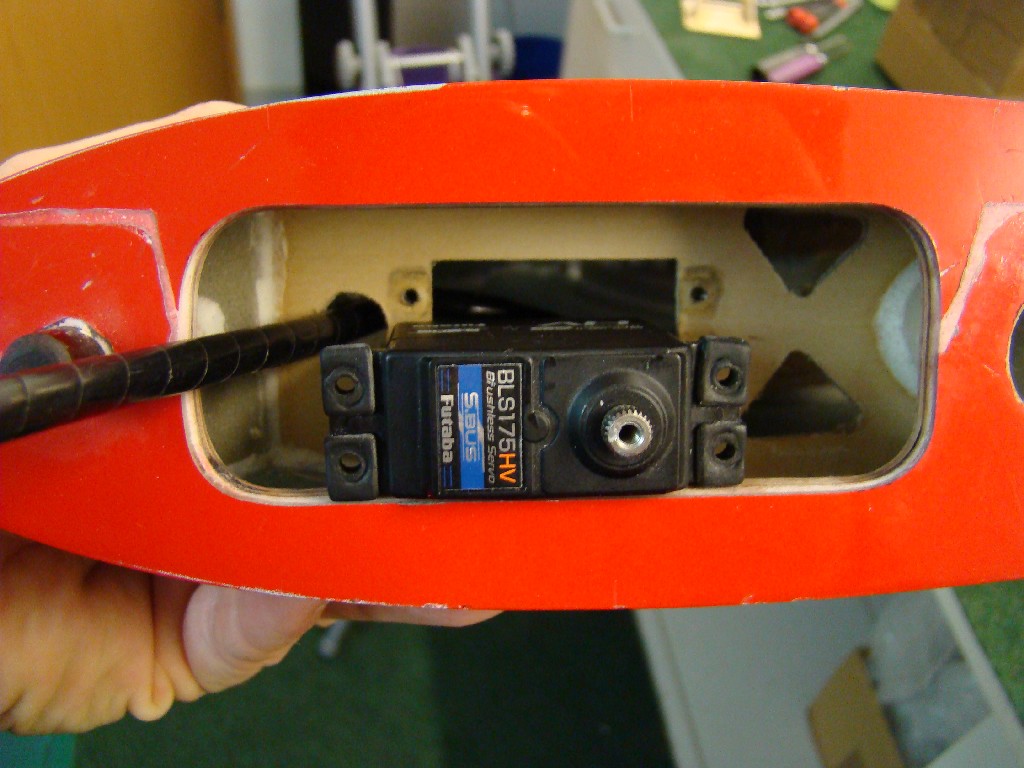

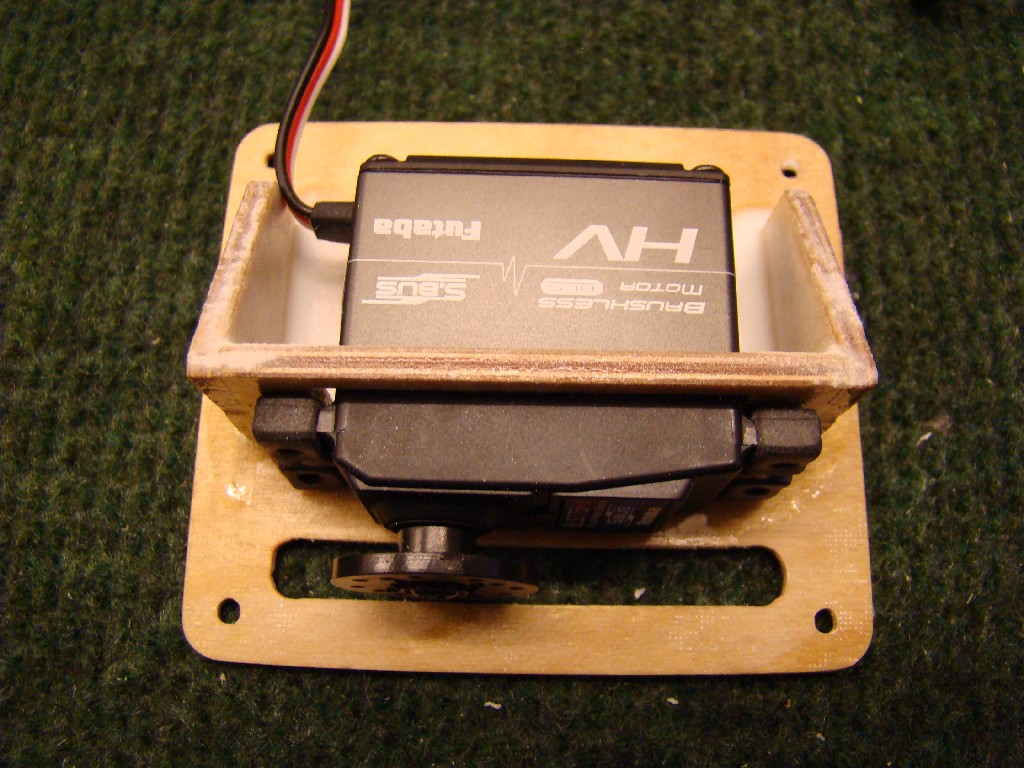

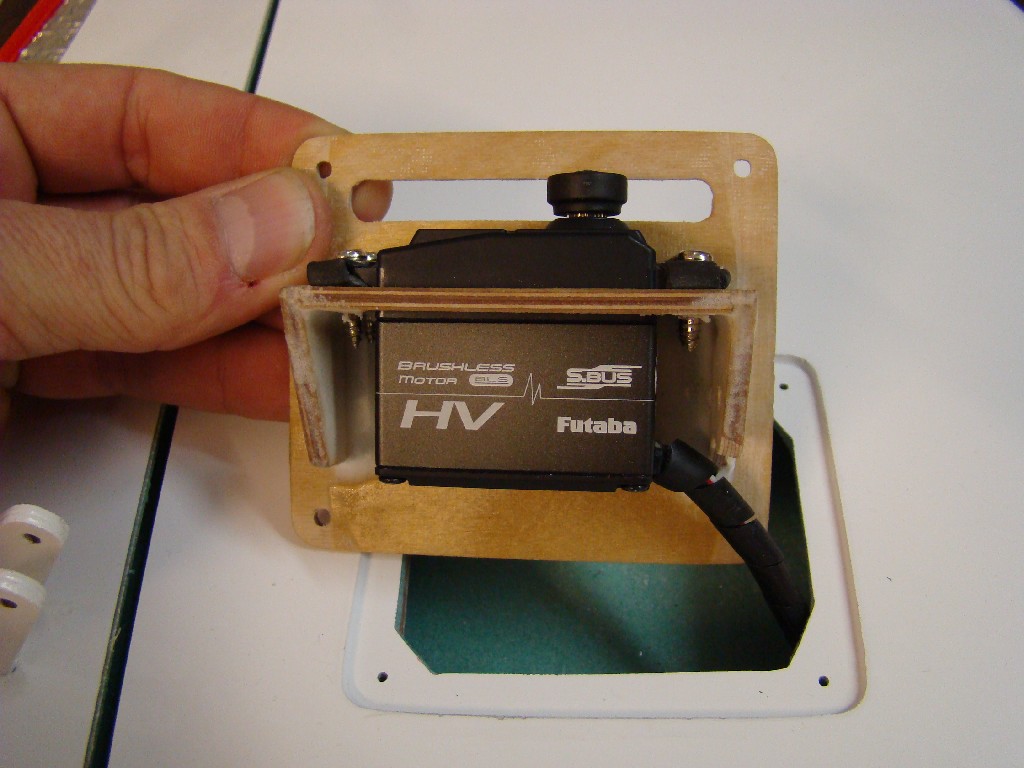

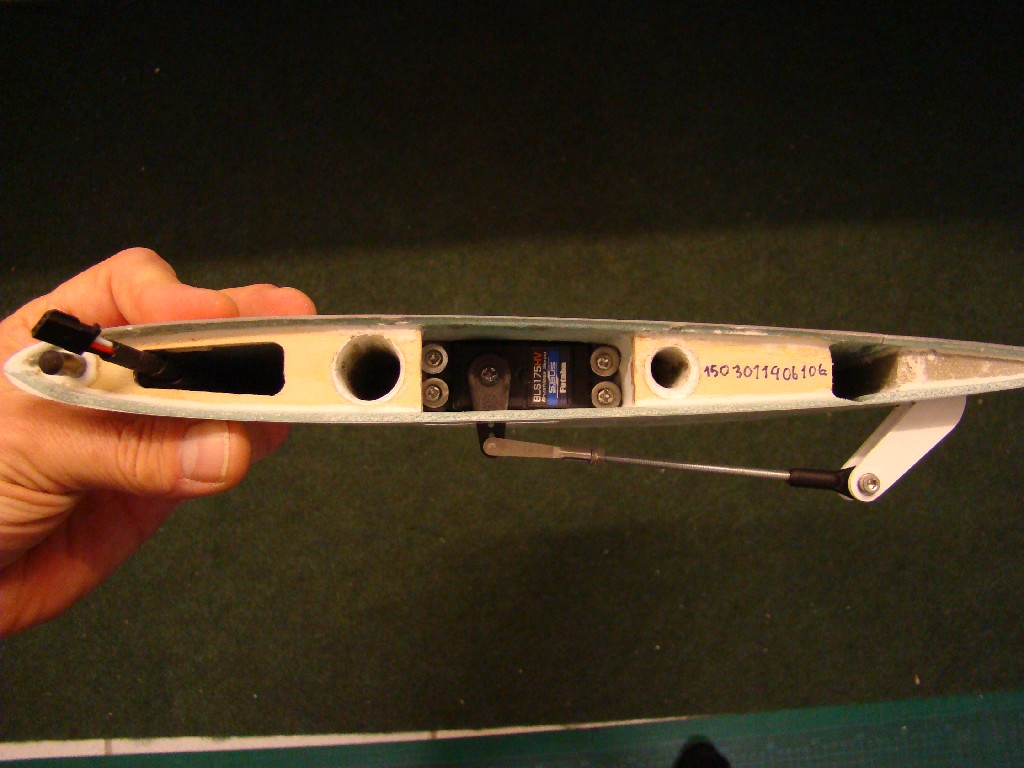

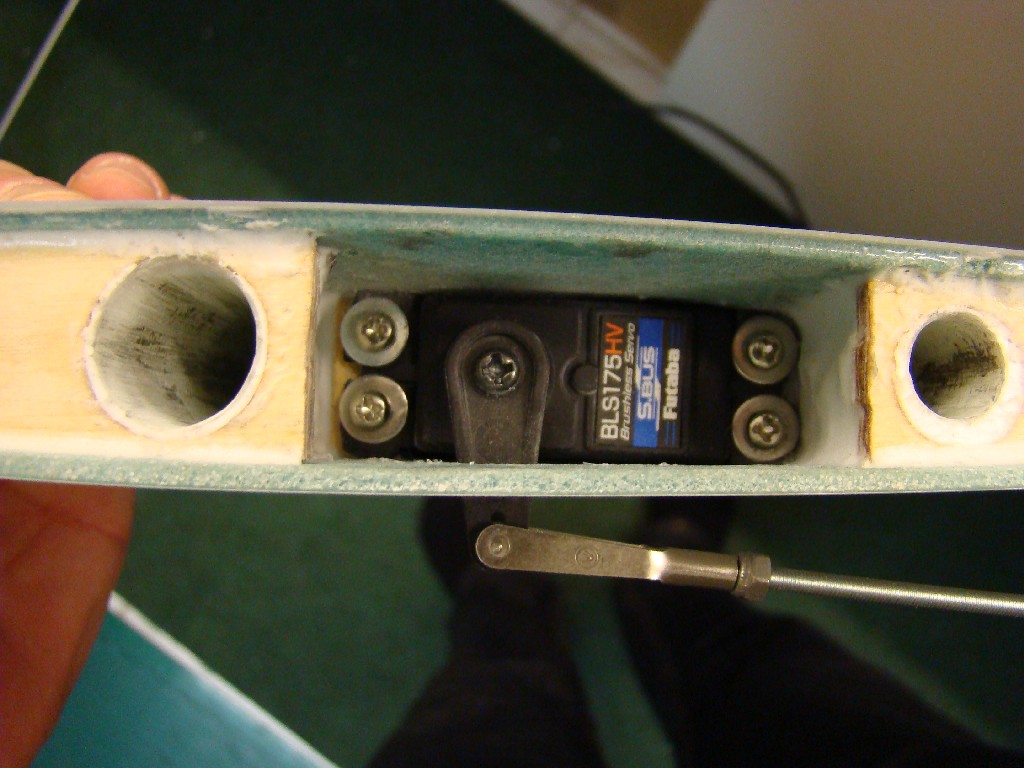

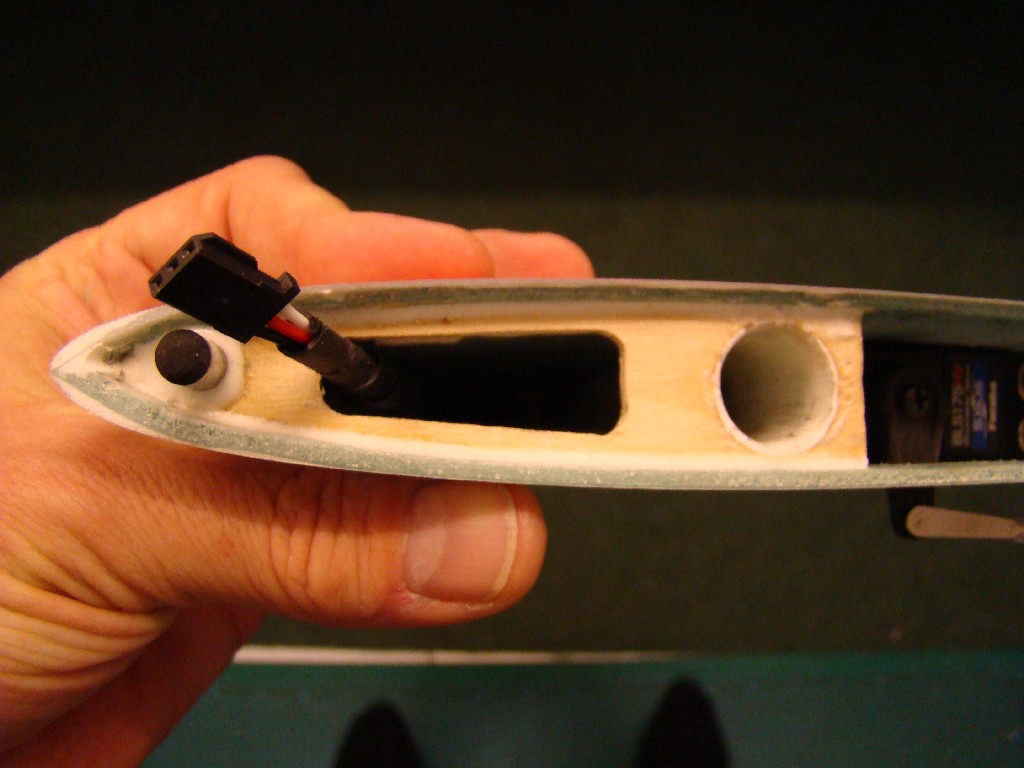

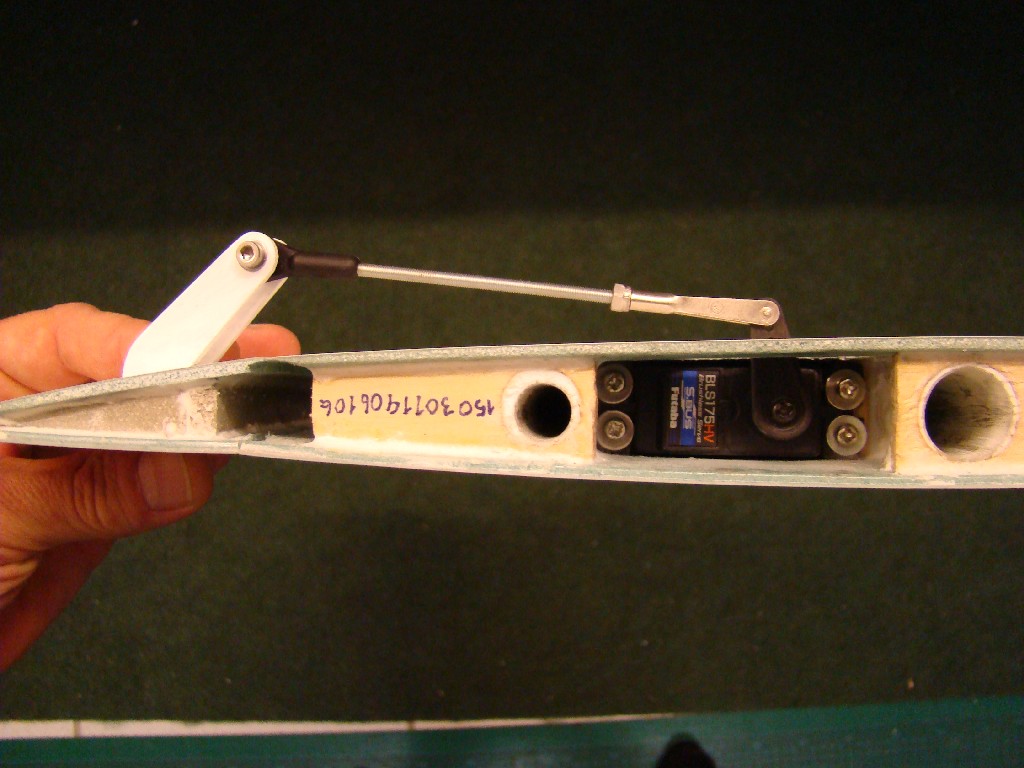

Da mir die vom Hersteller vorgeschlagene Variante mit dem Servokabel zwischen Servo und Höhenruder-Aussenbeplankung gequetscht liegend nicht gefallen hat (Bild 1 unter diesem Text), habe ich die Kabelführung in den Höhenrudern geändert. Auf die Dauer sehe ich hier die Gefahr, das das Kabel Schaden nimmt.

Daher wurde mit einem angespitzten 4 mm Draht ein kleines Loch in den Stützholm gestochen, um das Kabel in einer Schlaufe vorne aus der Öffnung zu führen.





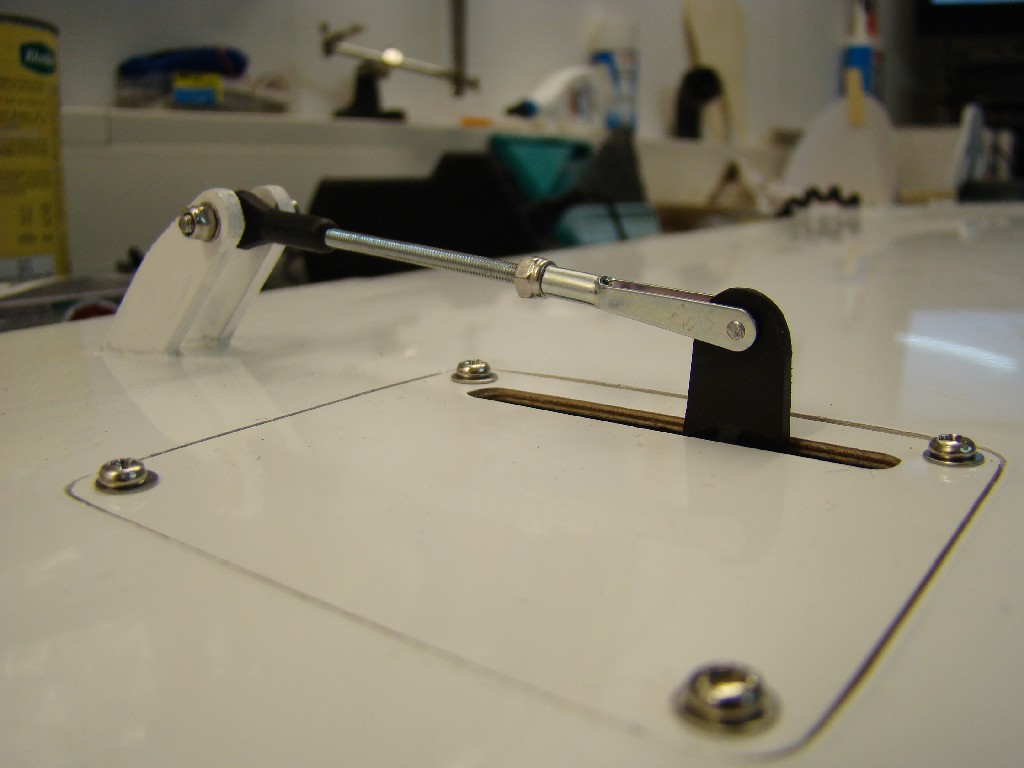

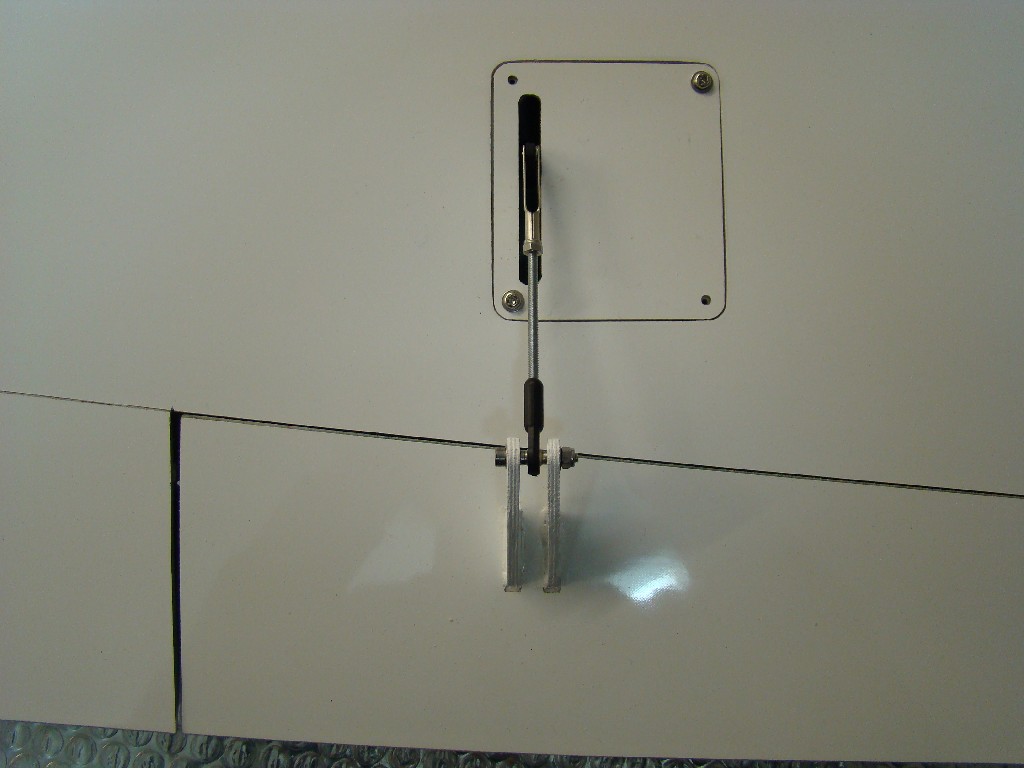

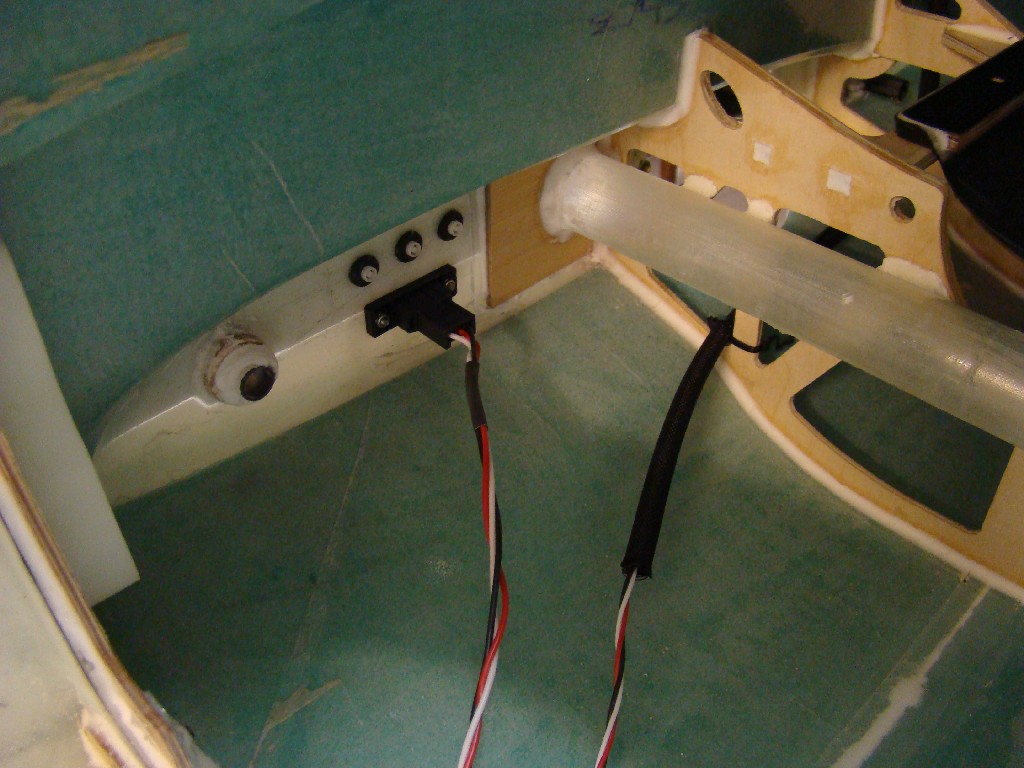

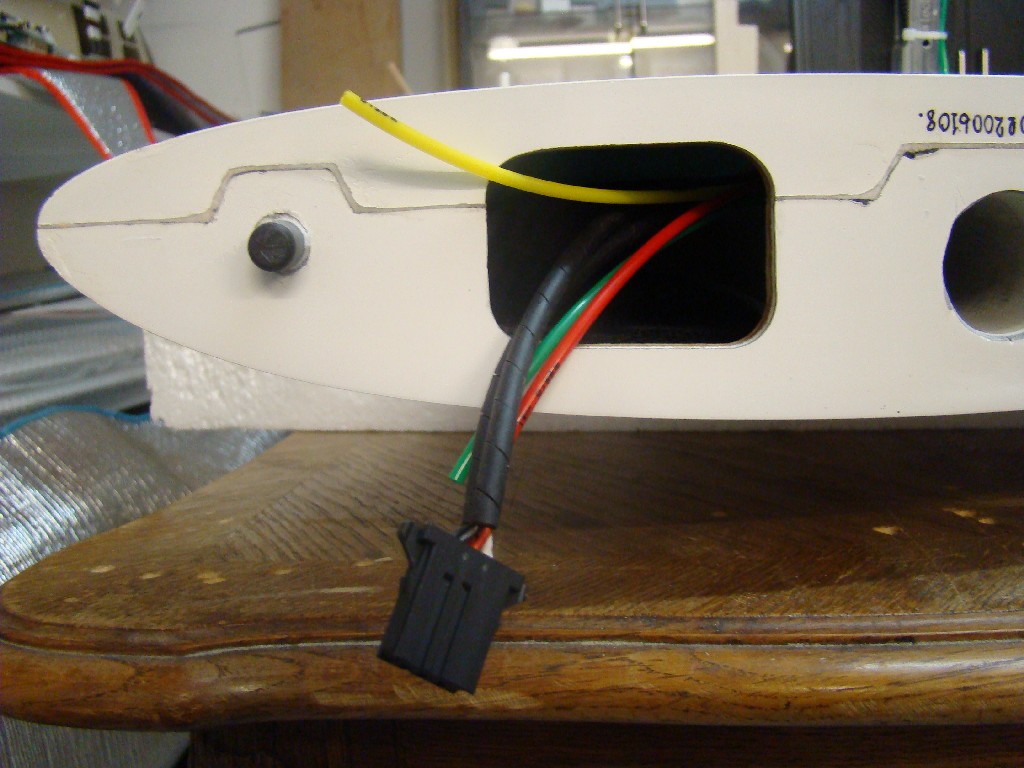

Tragflächen

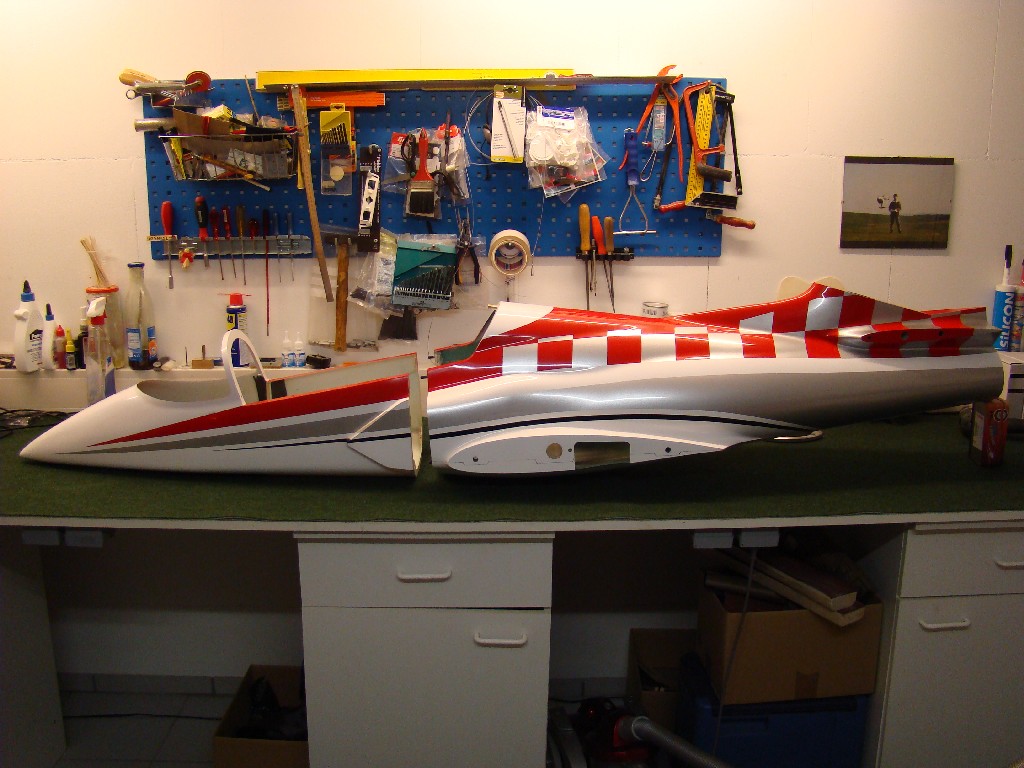

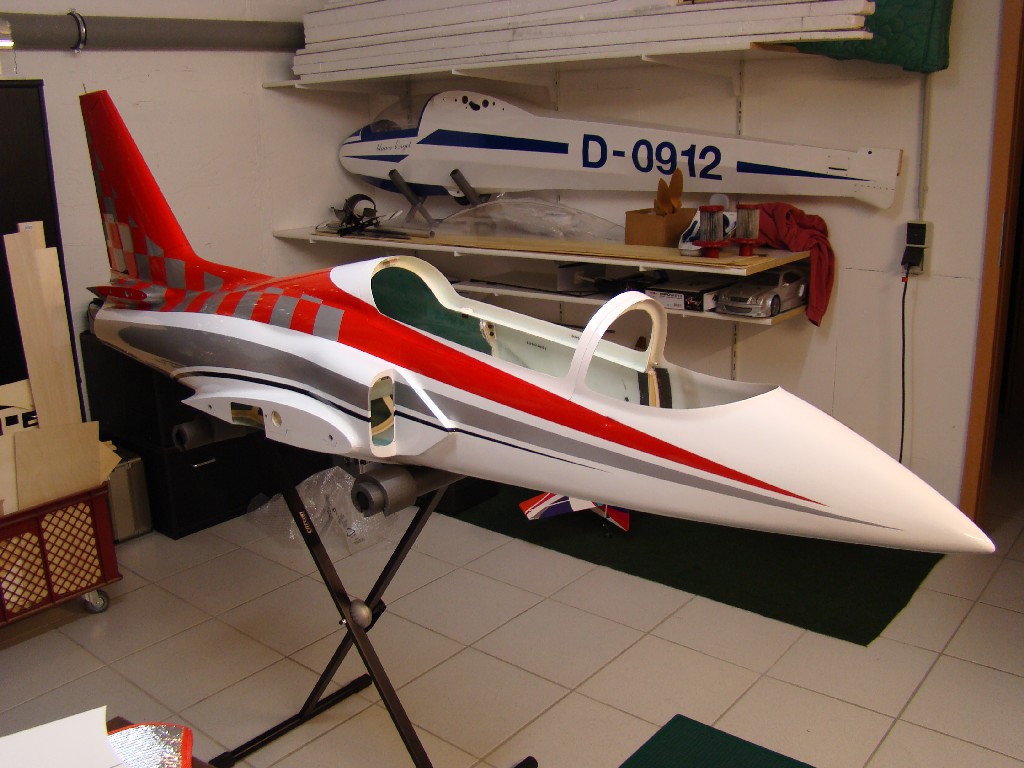

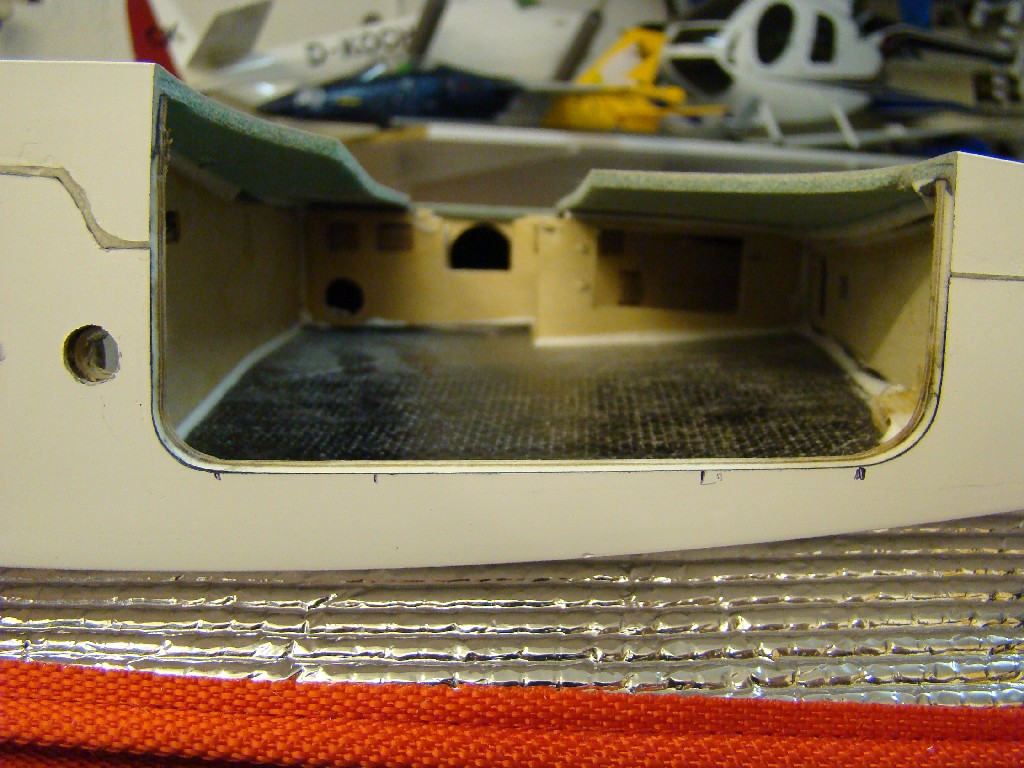

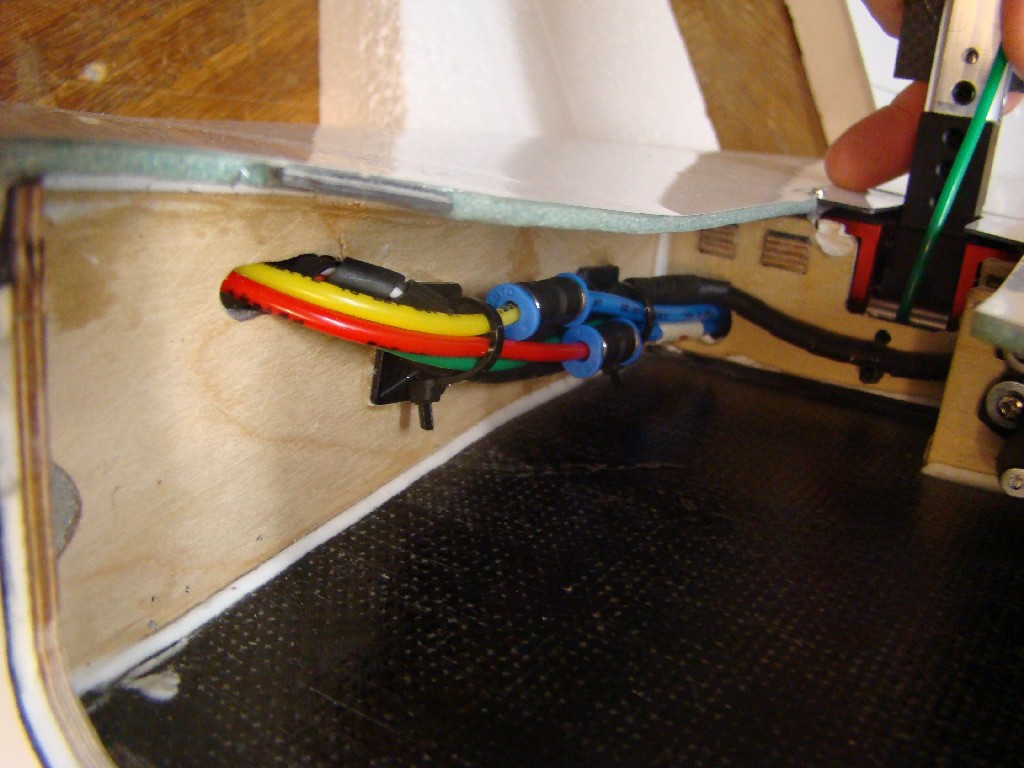

Rumpf



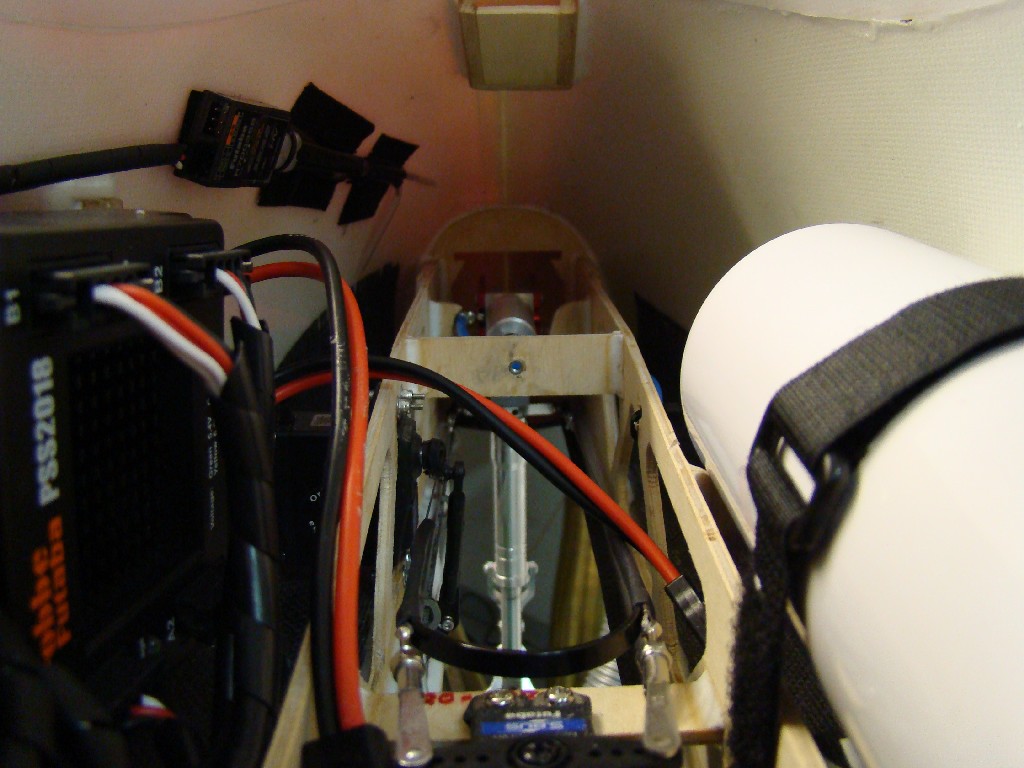

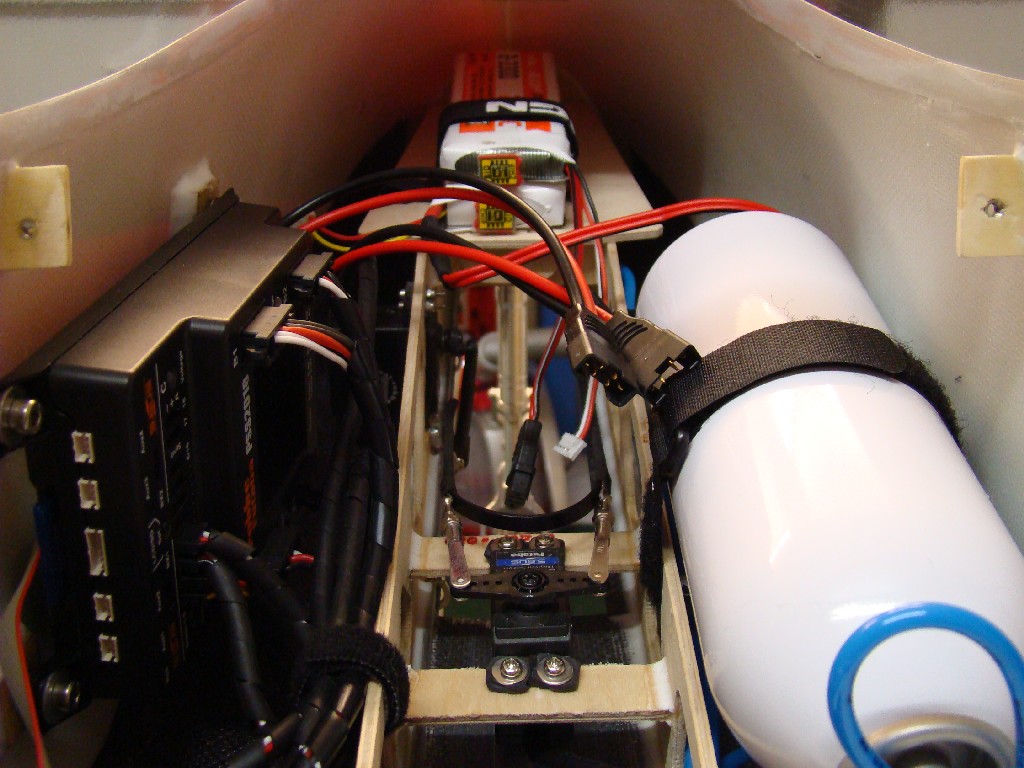

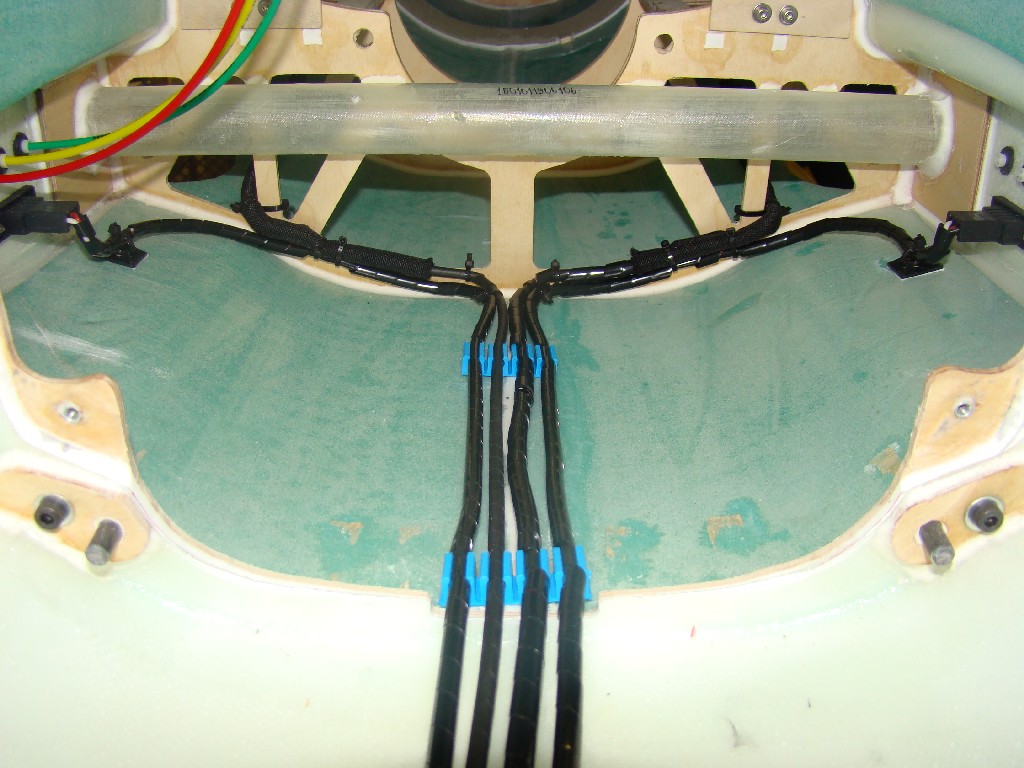

Mainboard und Einbauten

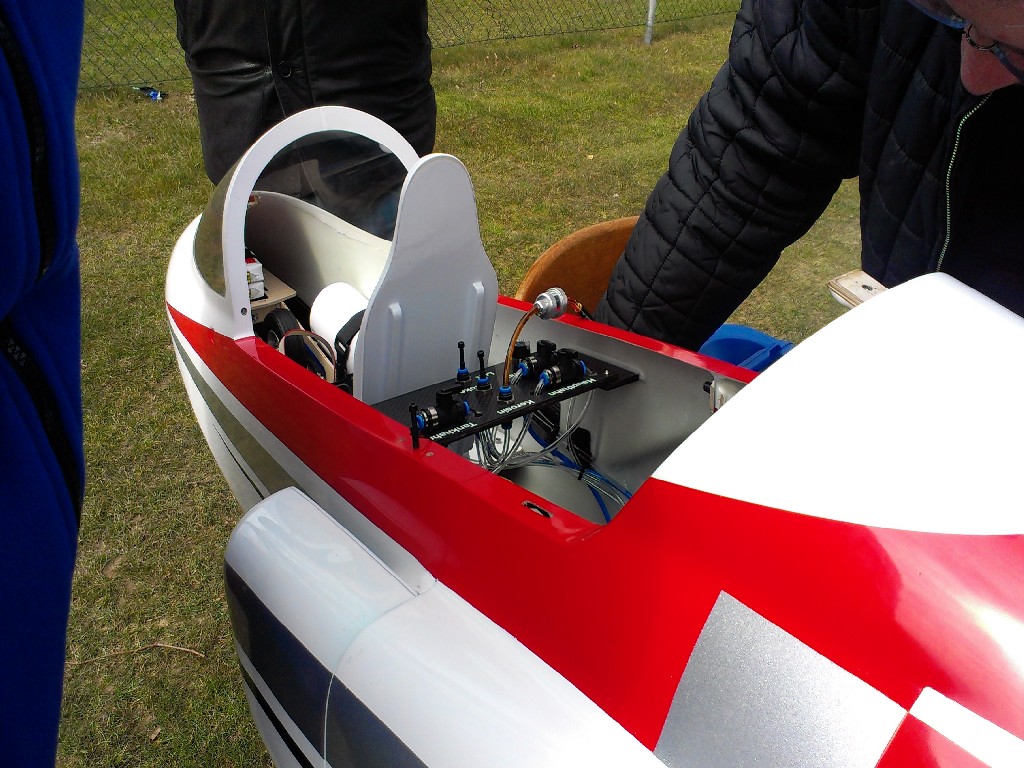

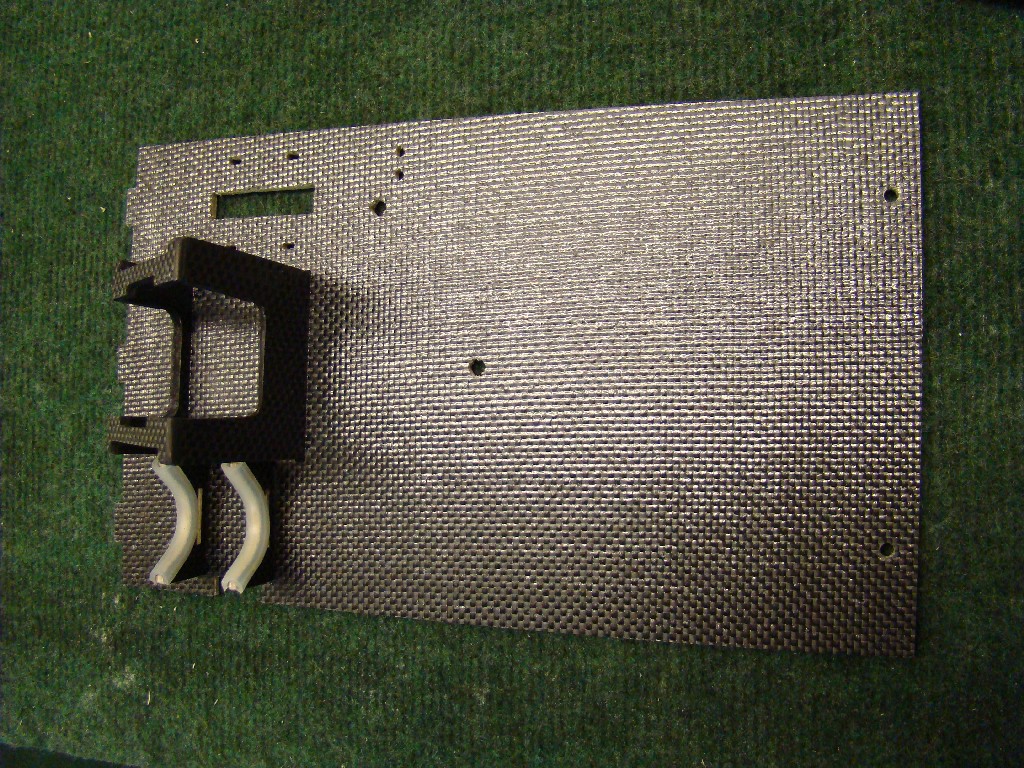

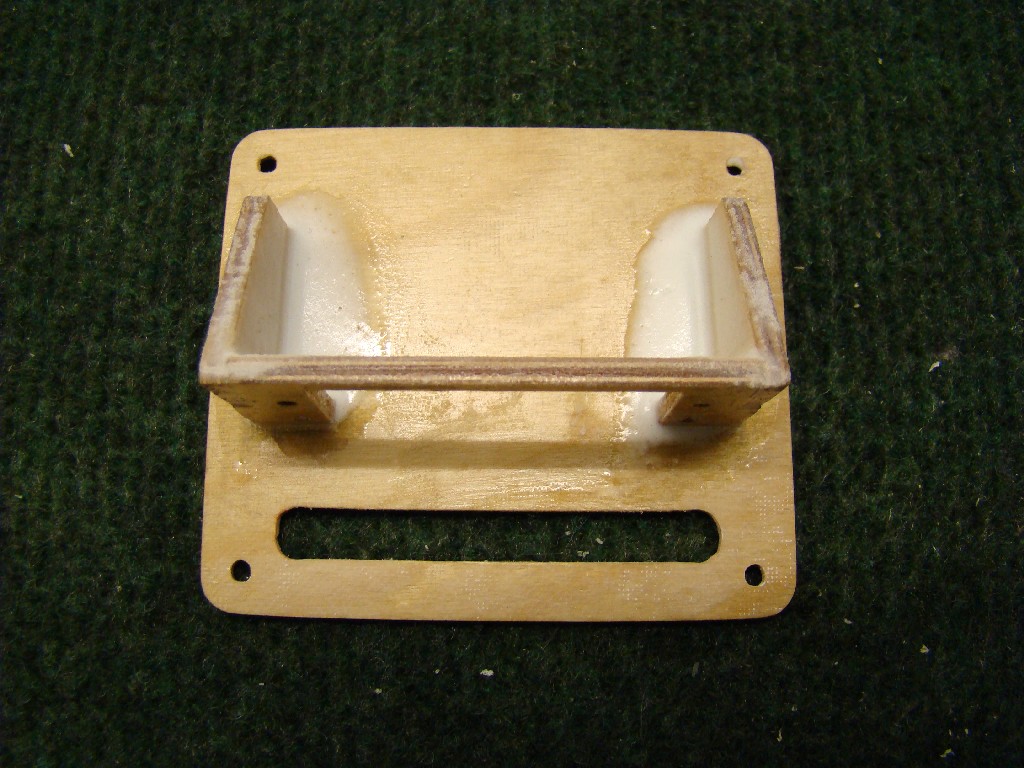

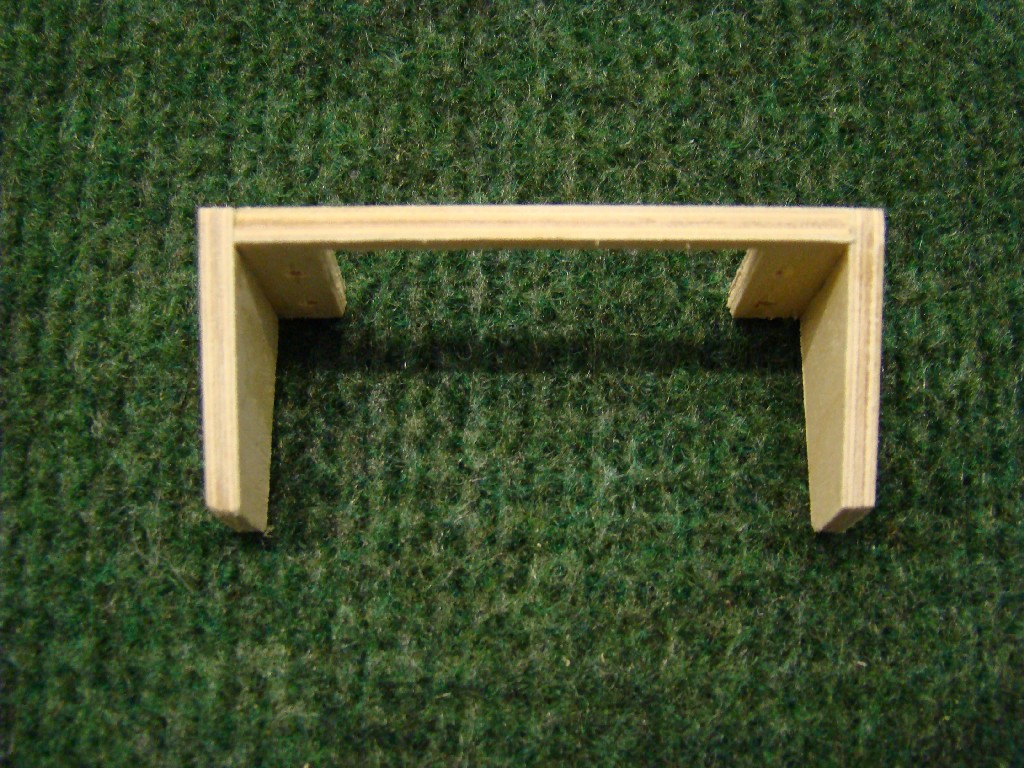

Oberes Mainboard

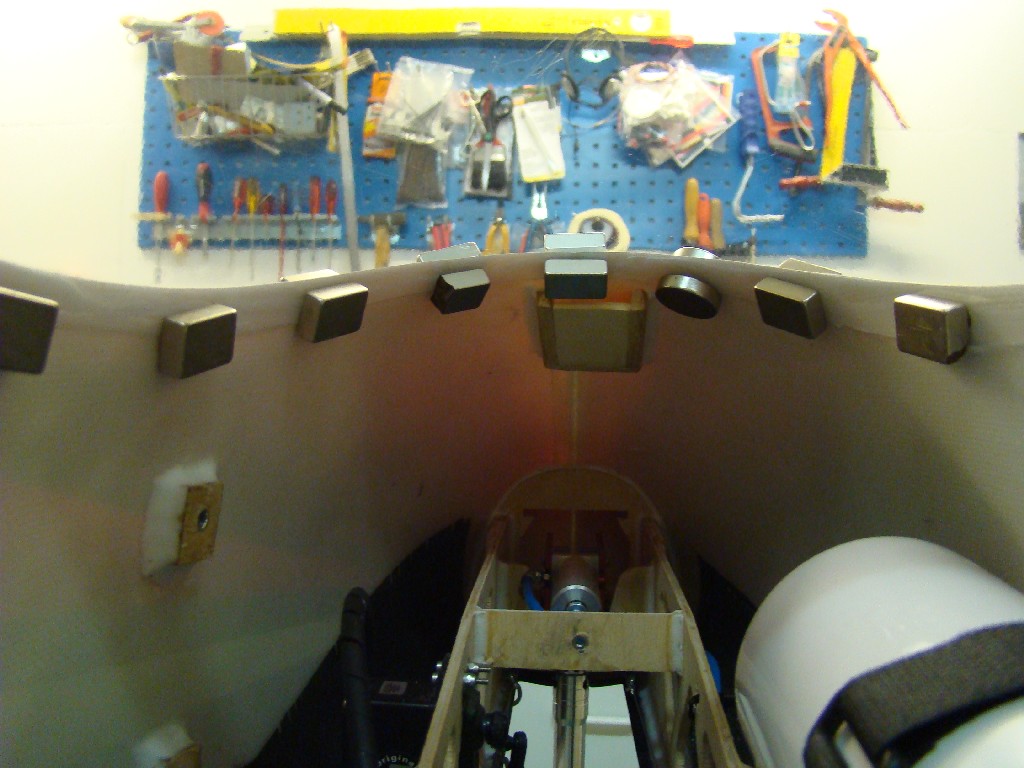

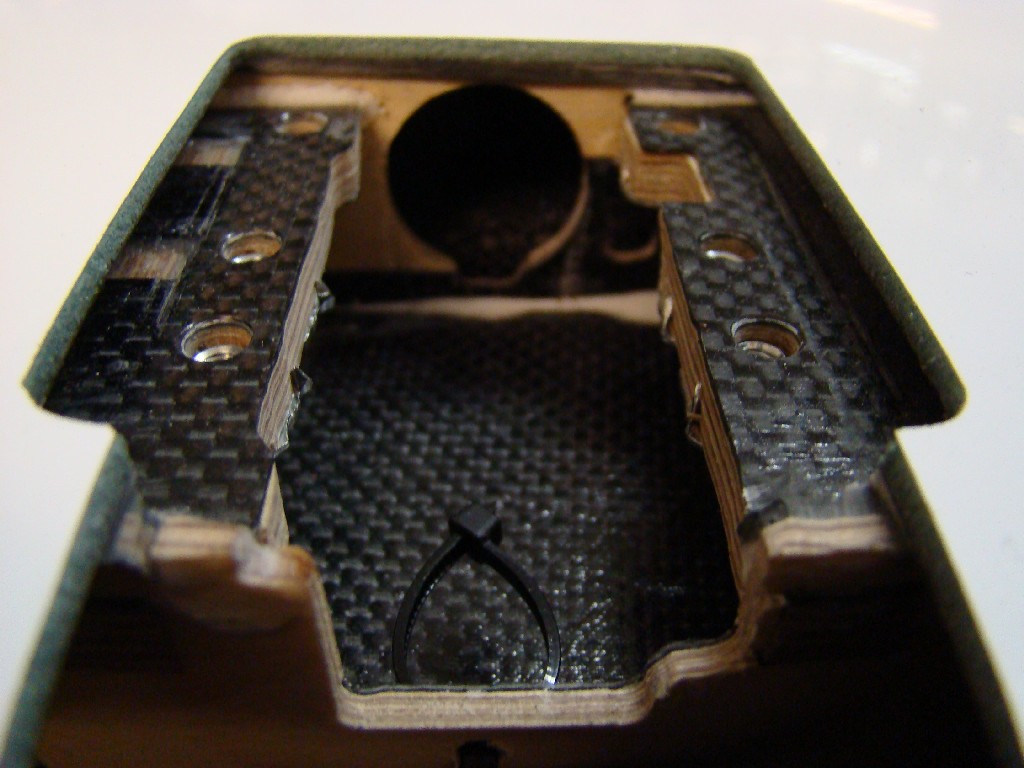

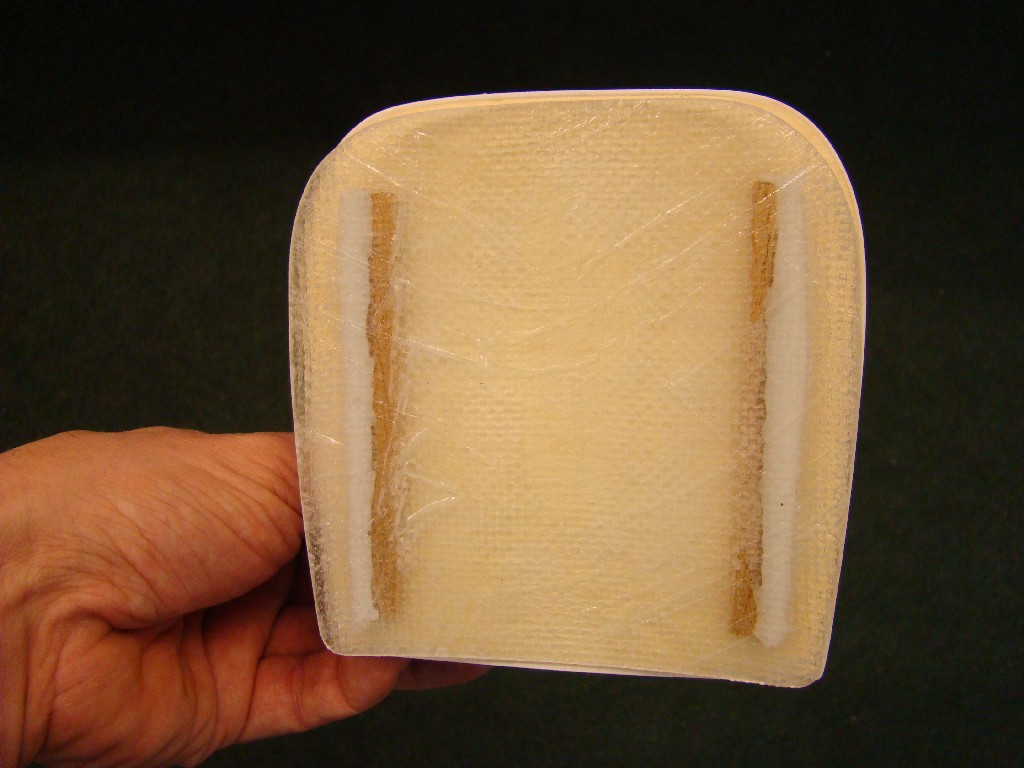

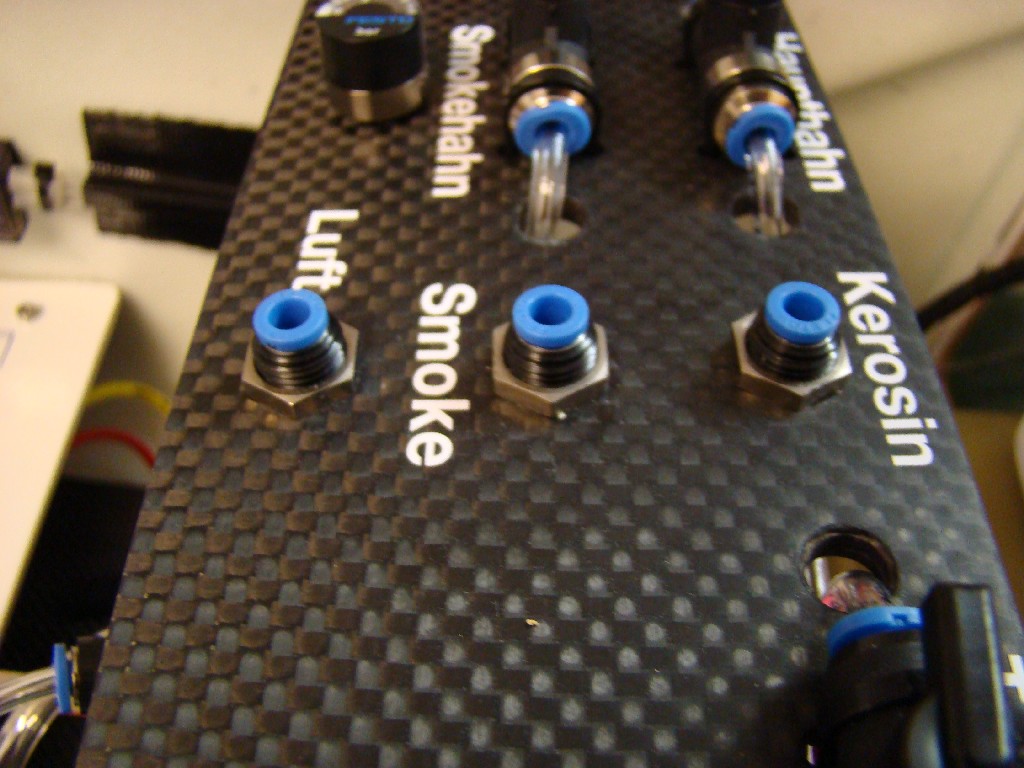

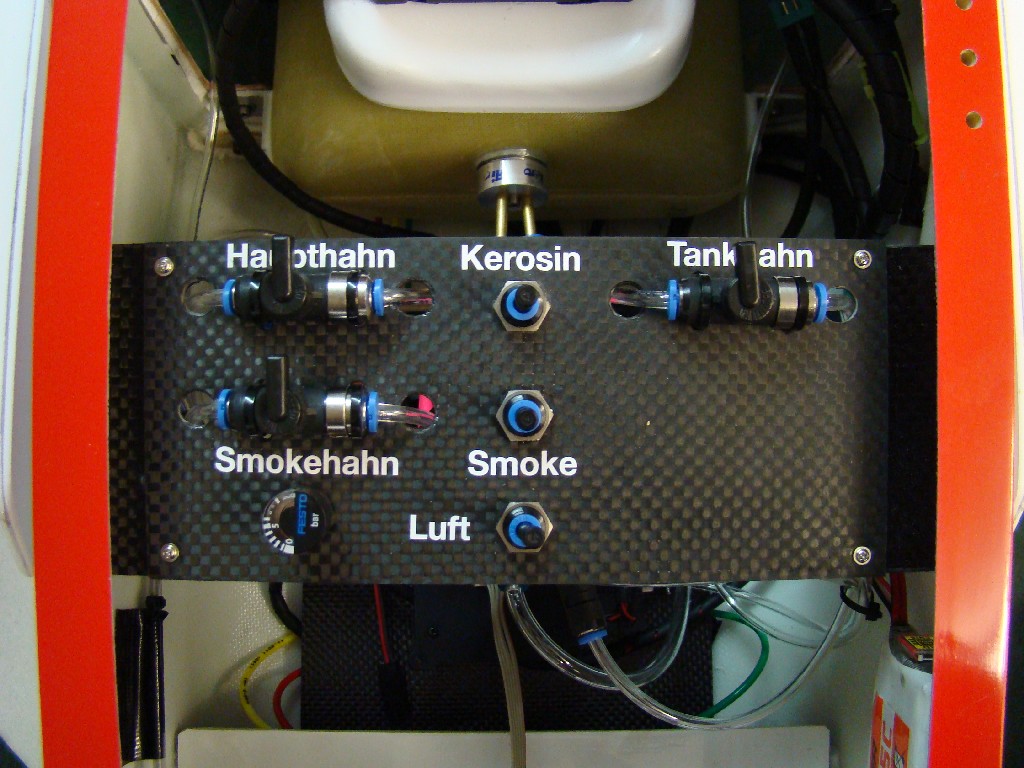

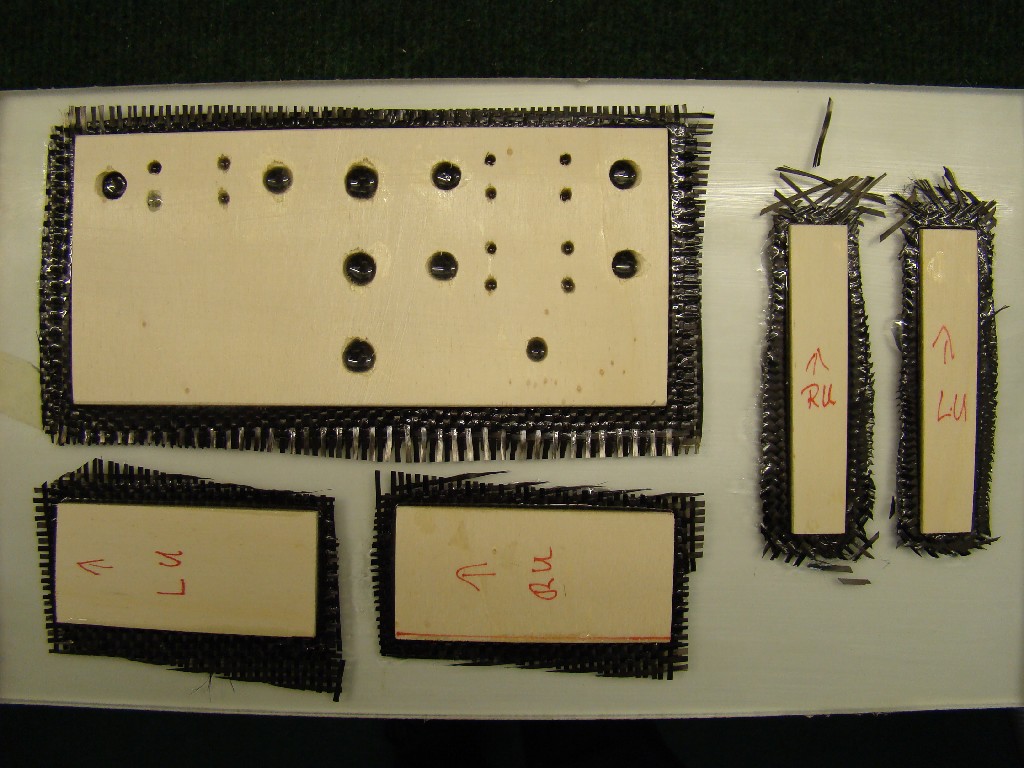

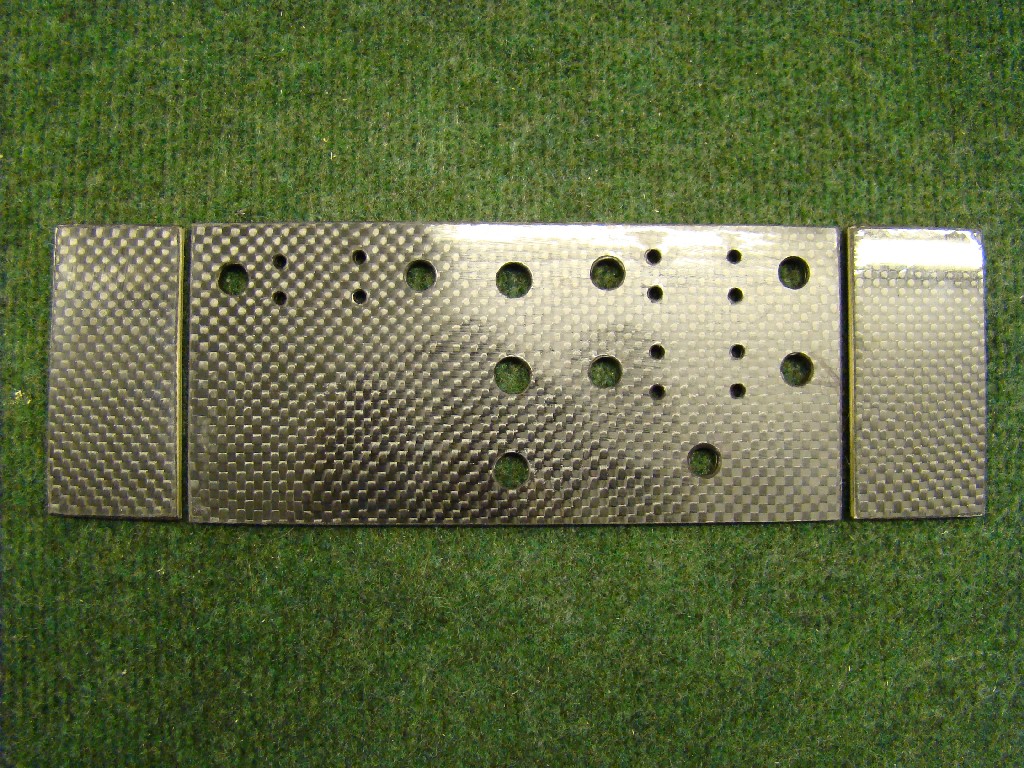

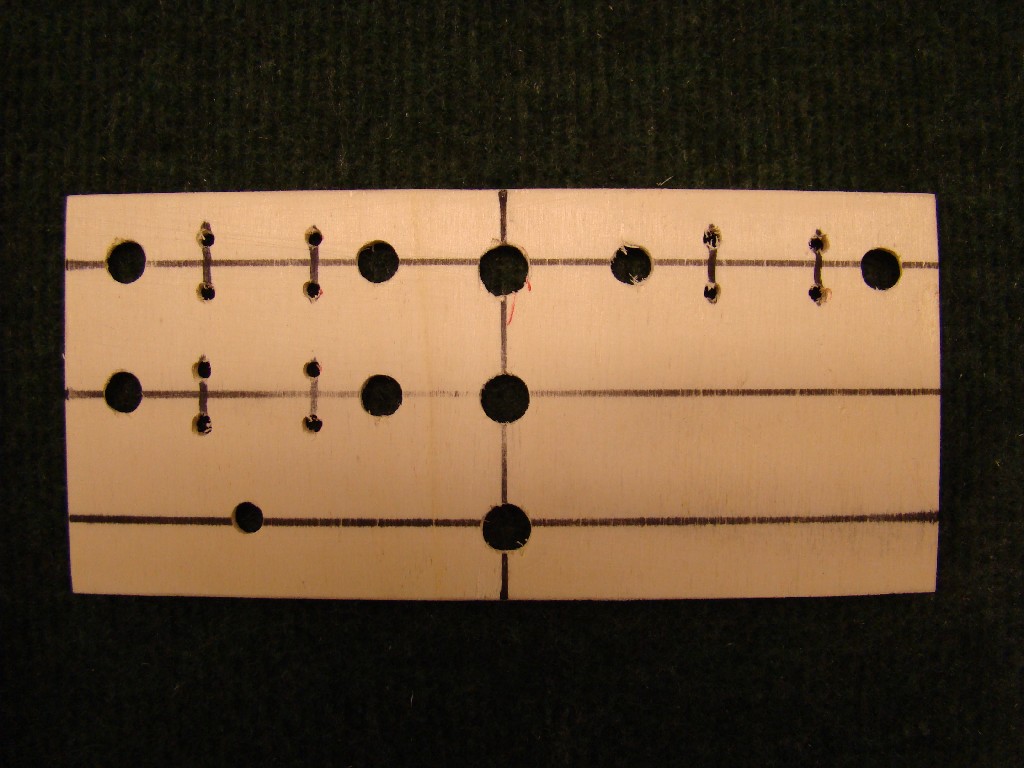

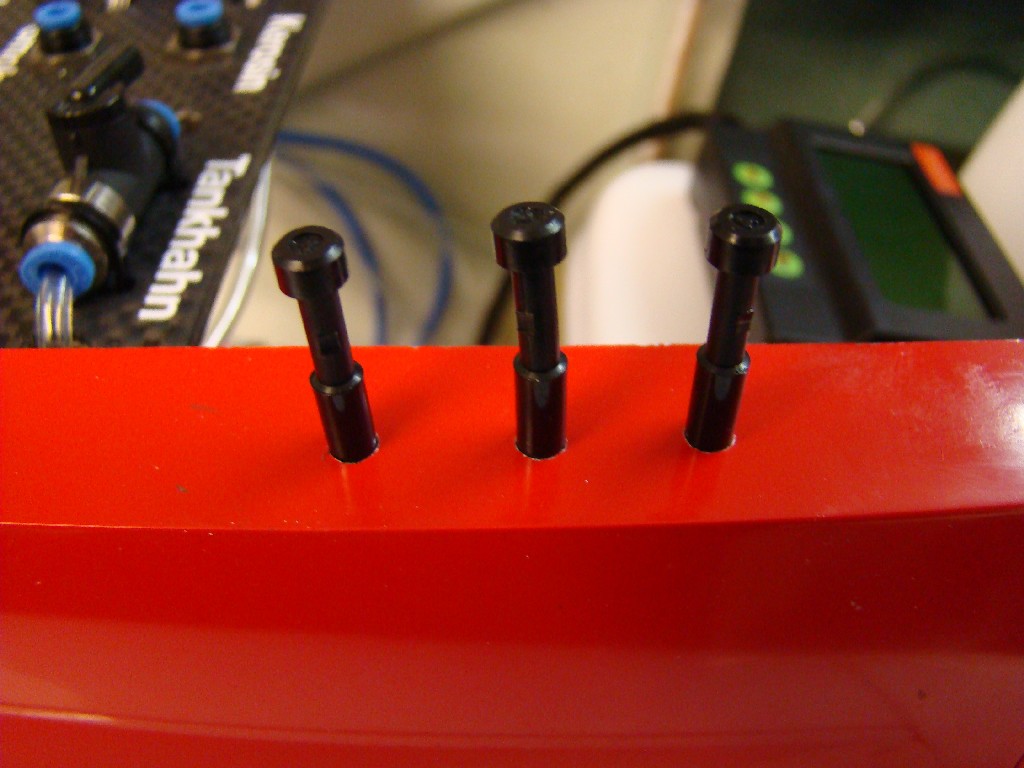

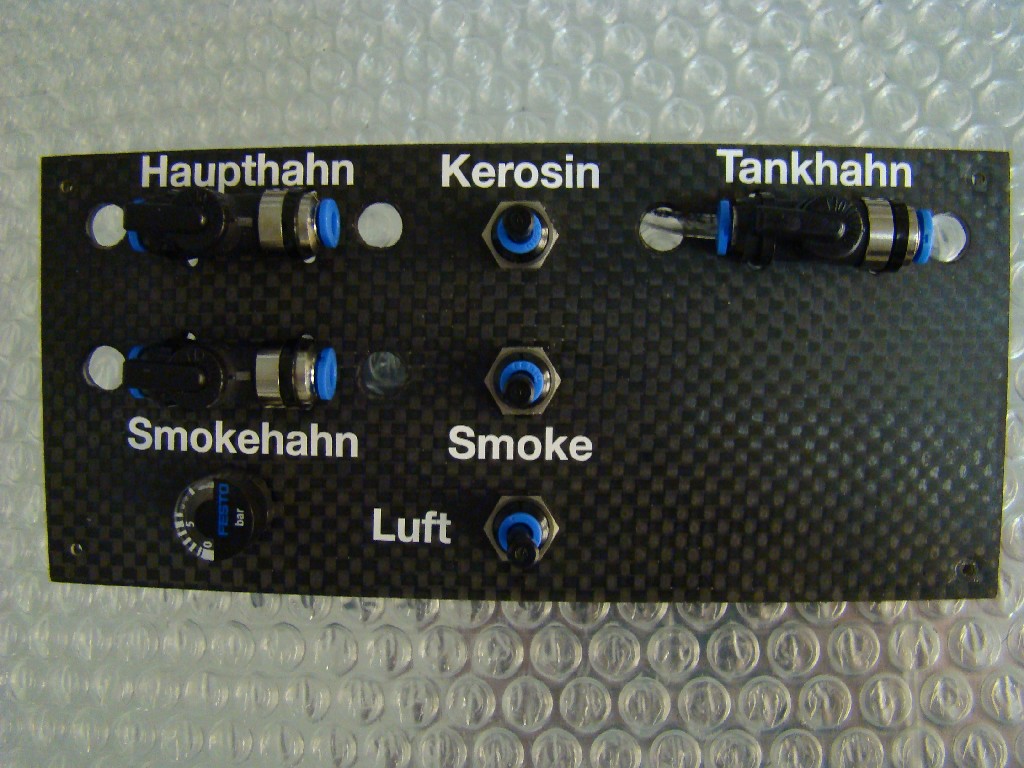

Das obere Mainboard wird aus Pappelsperrholz erstellt und nachher von beiden Seiten mit Kohlefaser beschichtet. Es wird direkt unter der hinteren Cockpitkanzel angebracht.

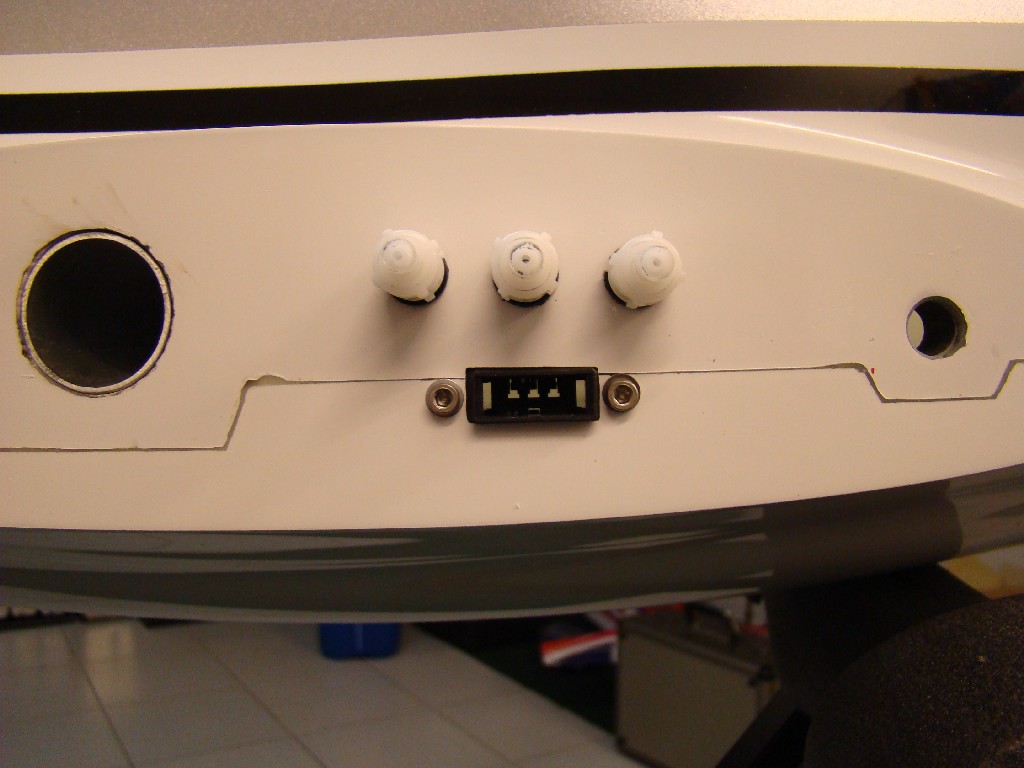

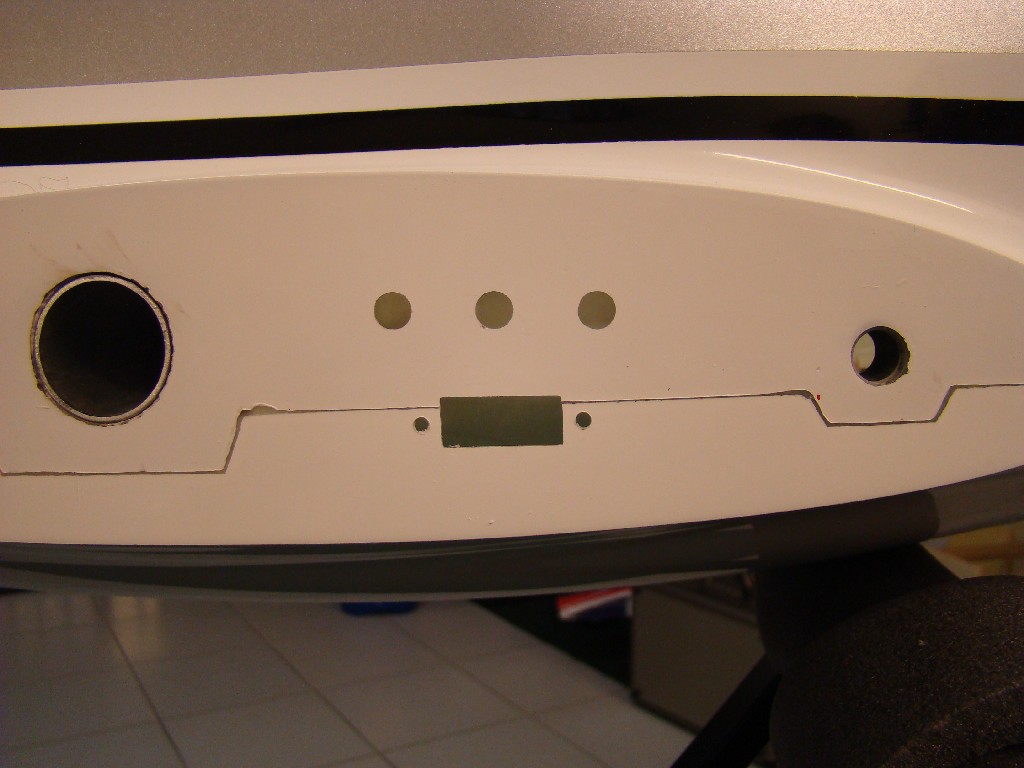

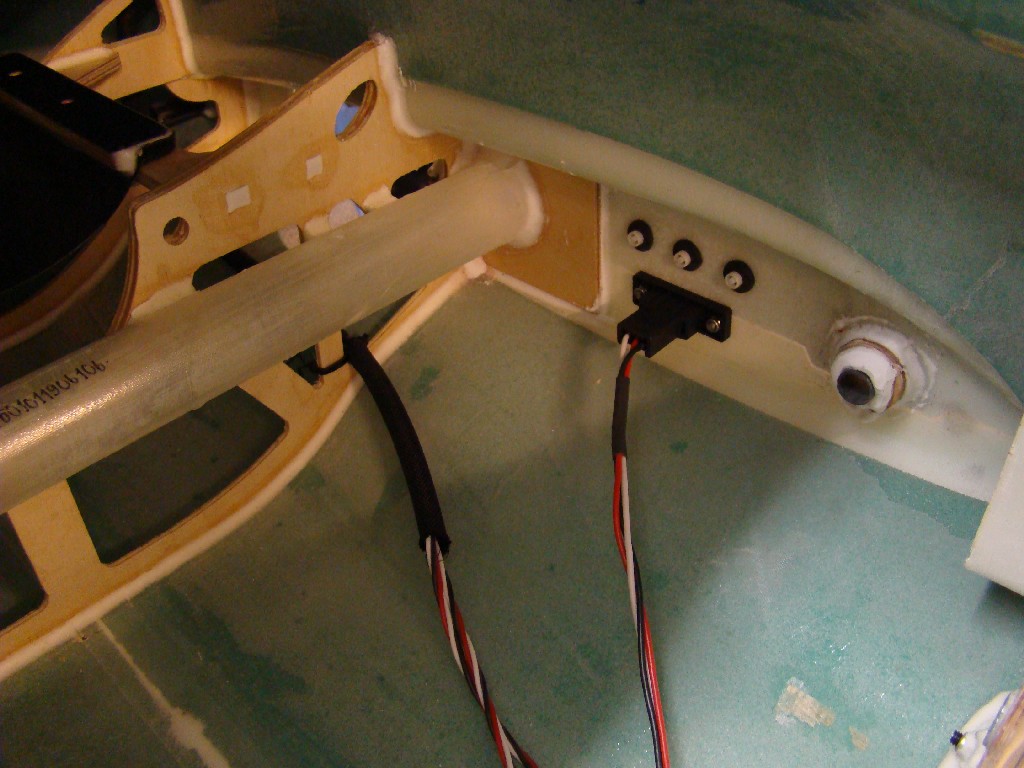

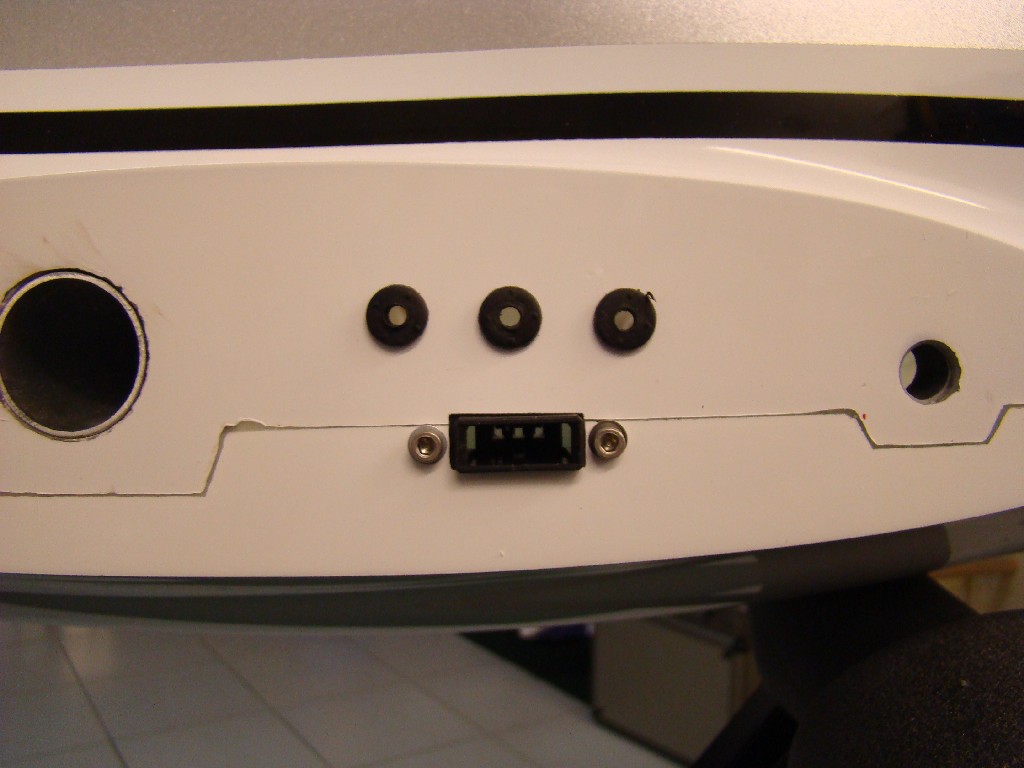

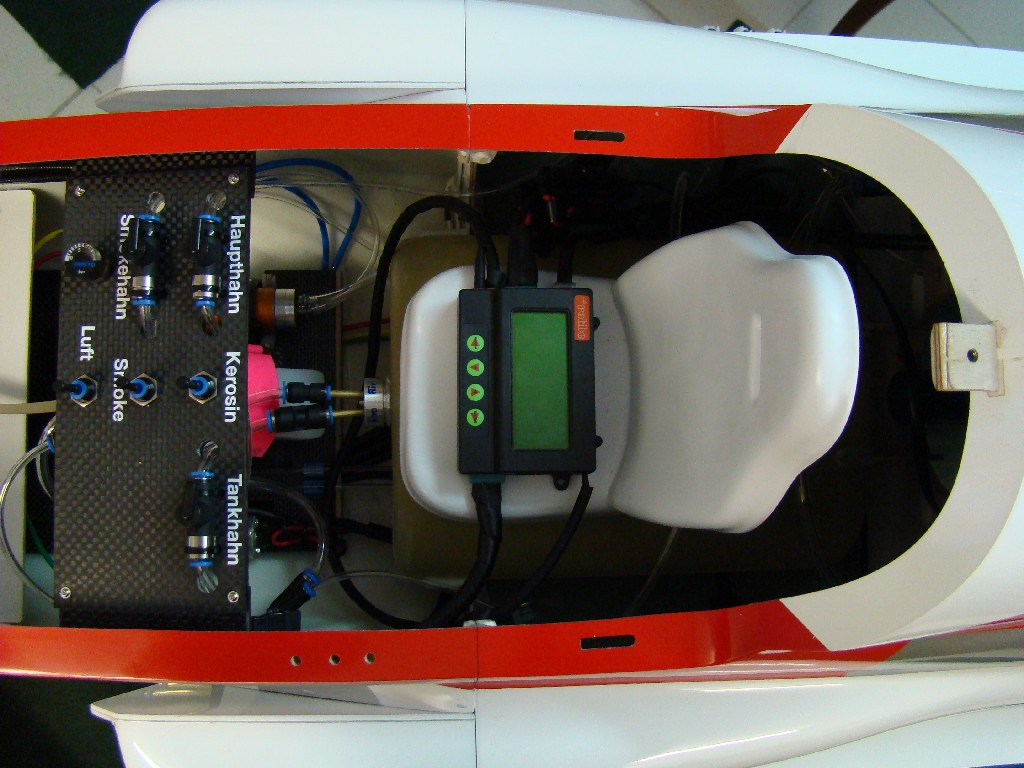

Hier befinden sich:

- Tankhahn
- Haupthahn
- Smokehahn
- Druckluftanschluß

Die hintere Cockpitkanzel wird am abnehmbaren Haubenrahmen befestigt.

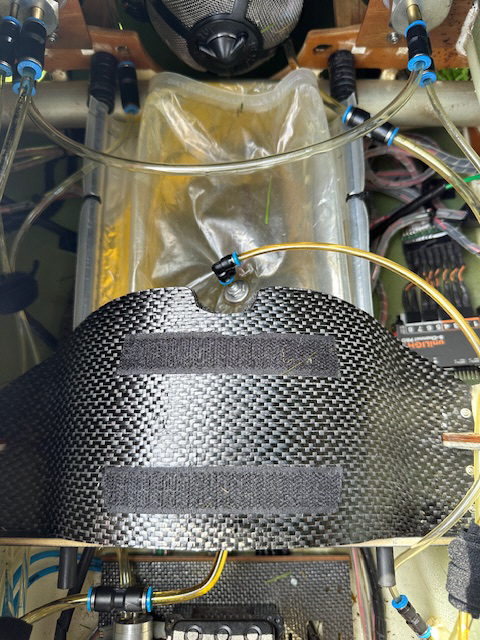

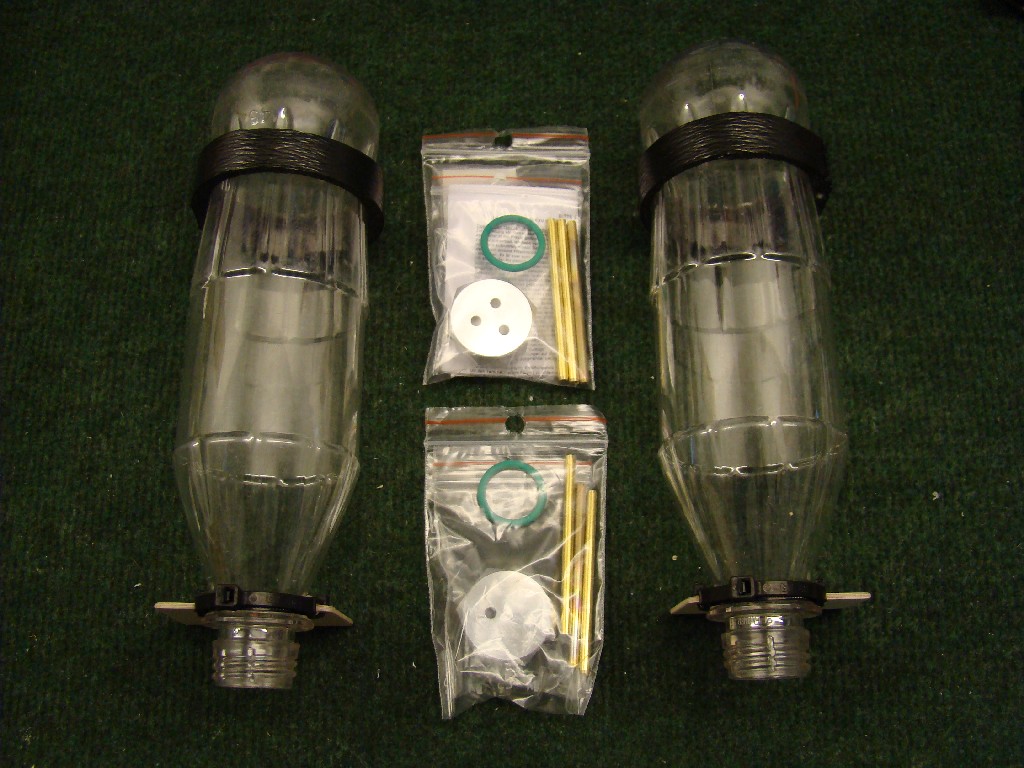

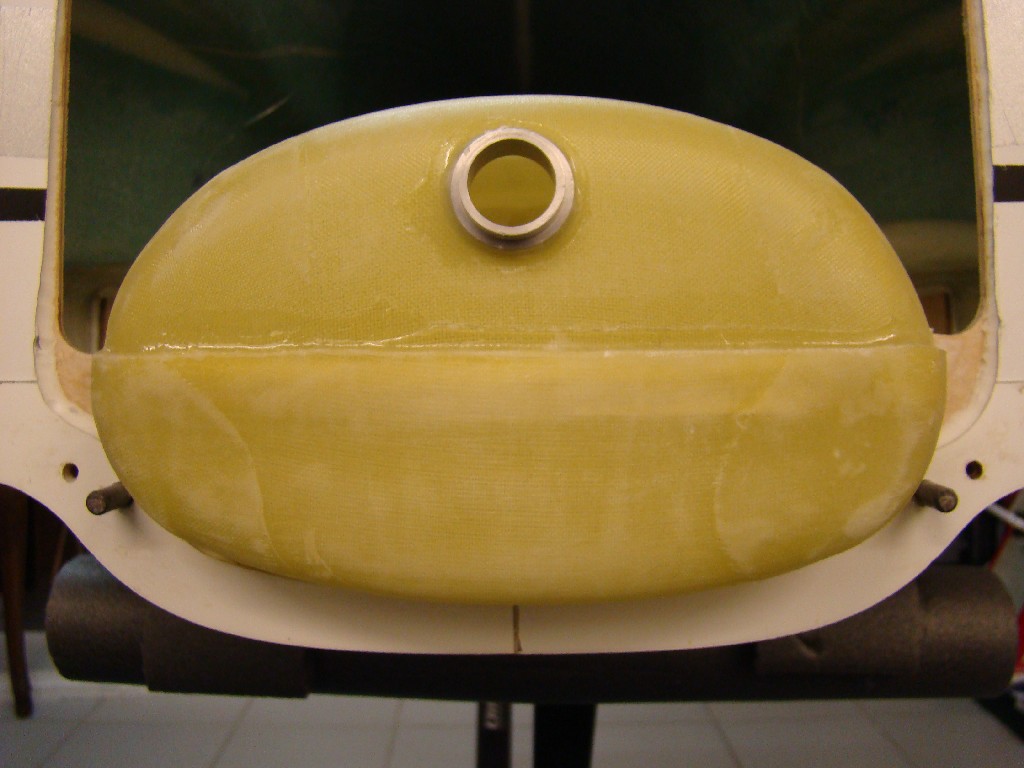

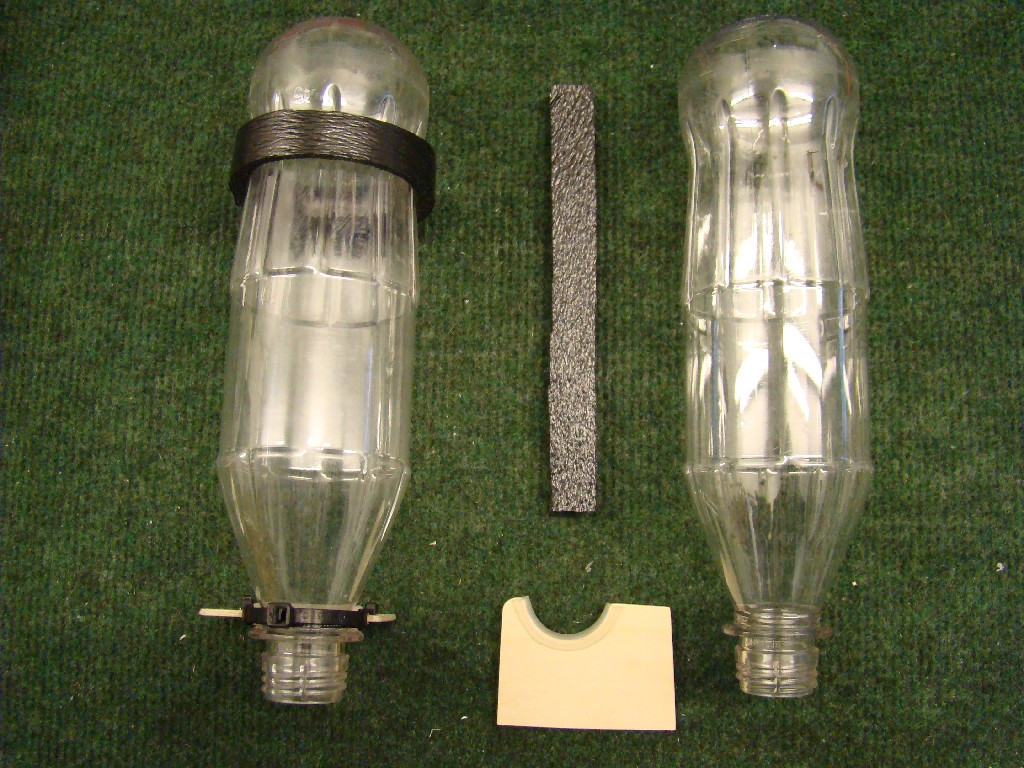

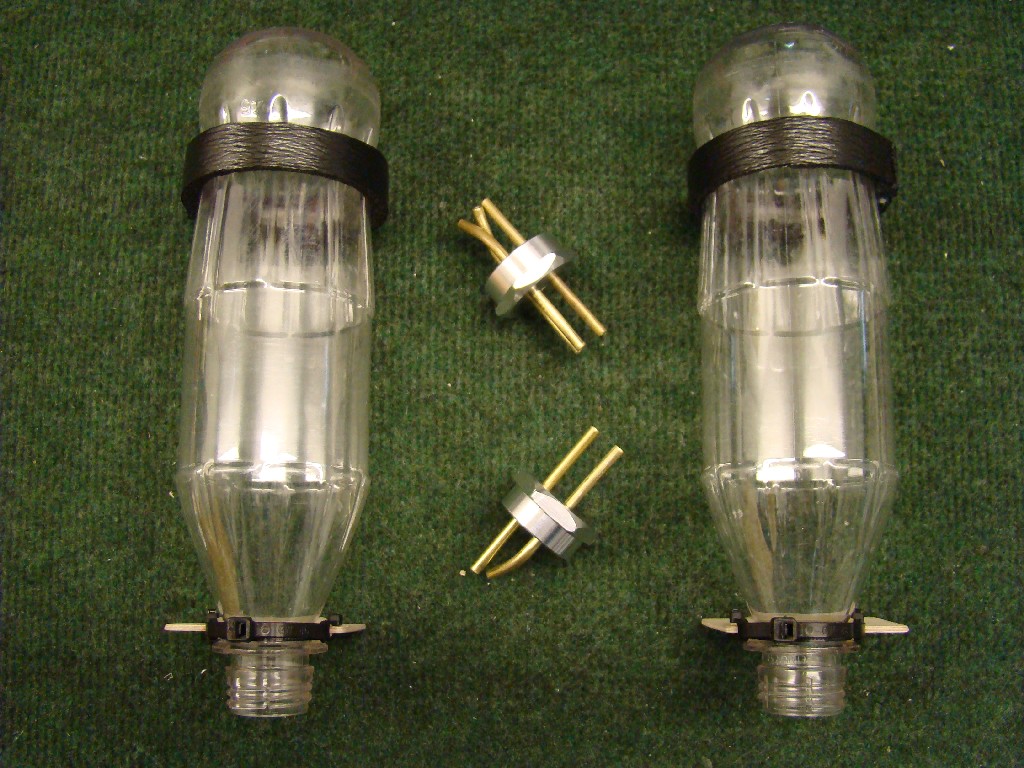

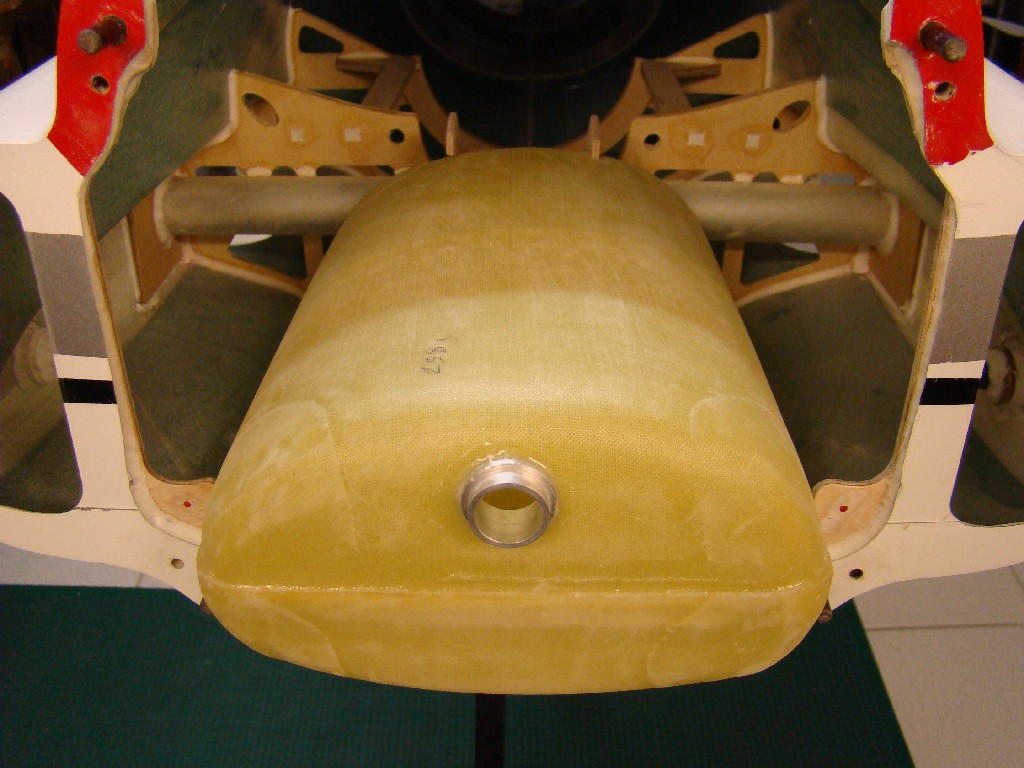

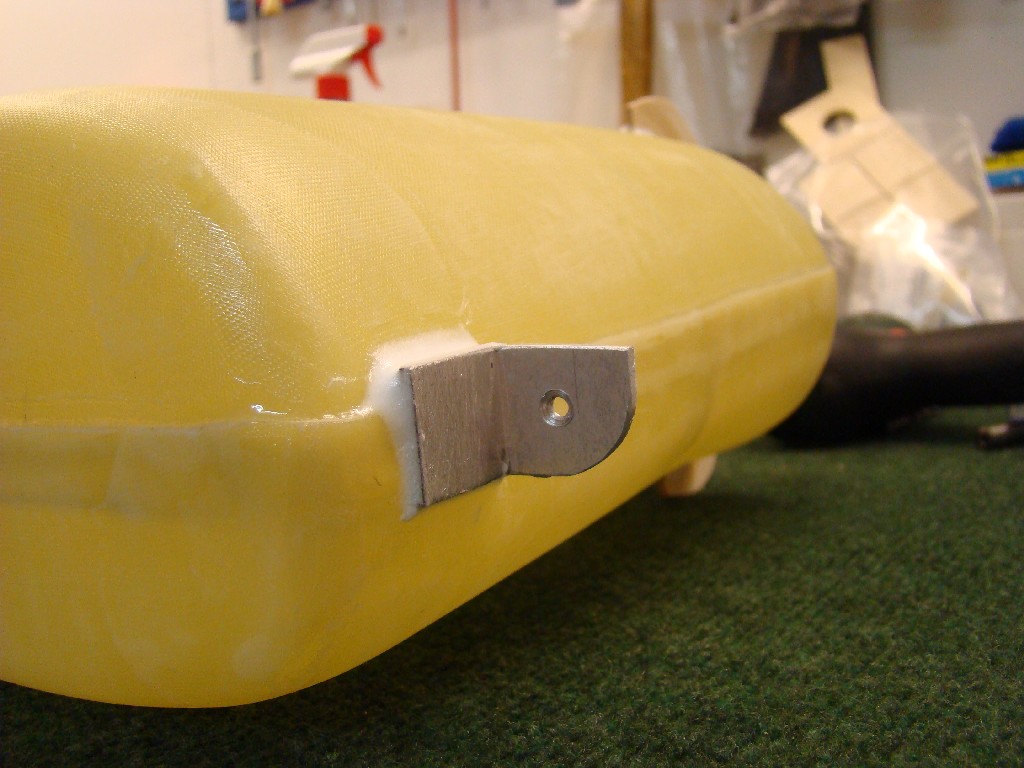

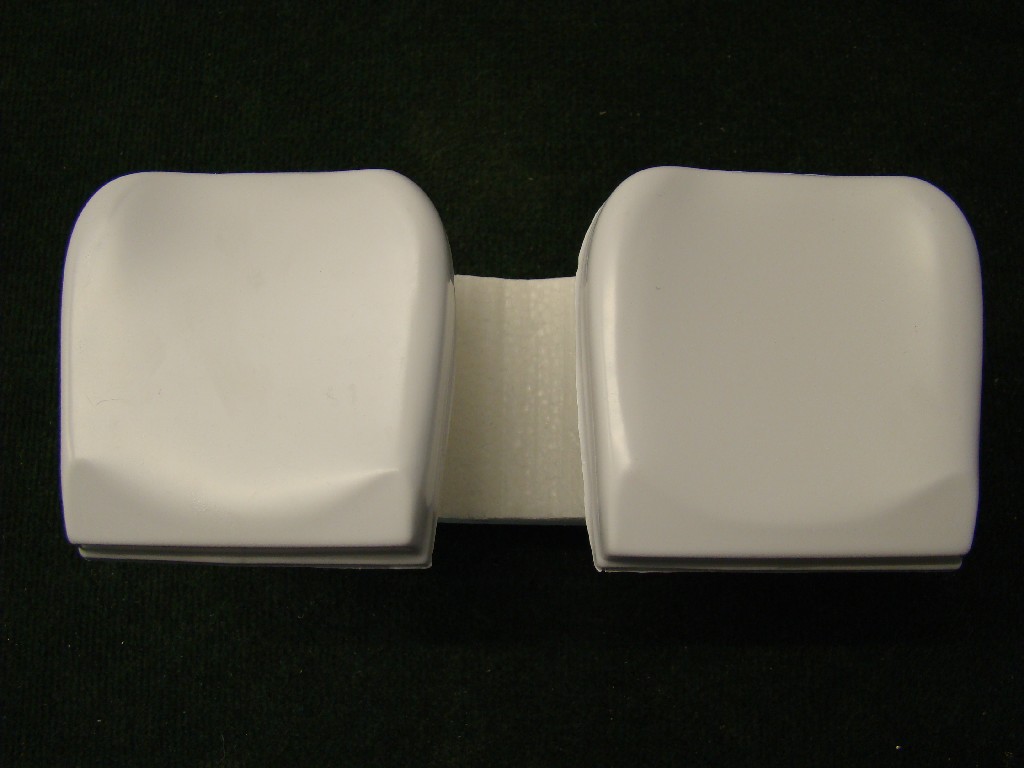

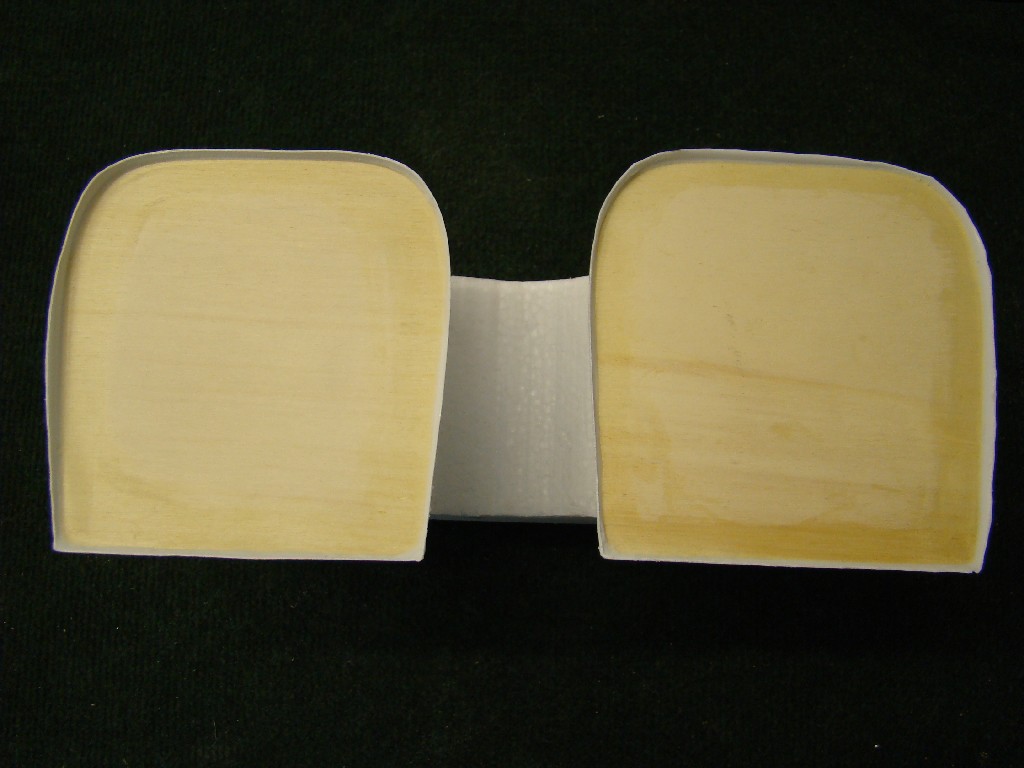

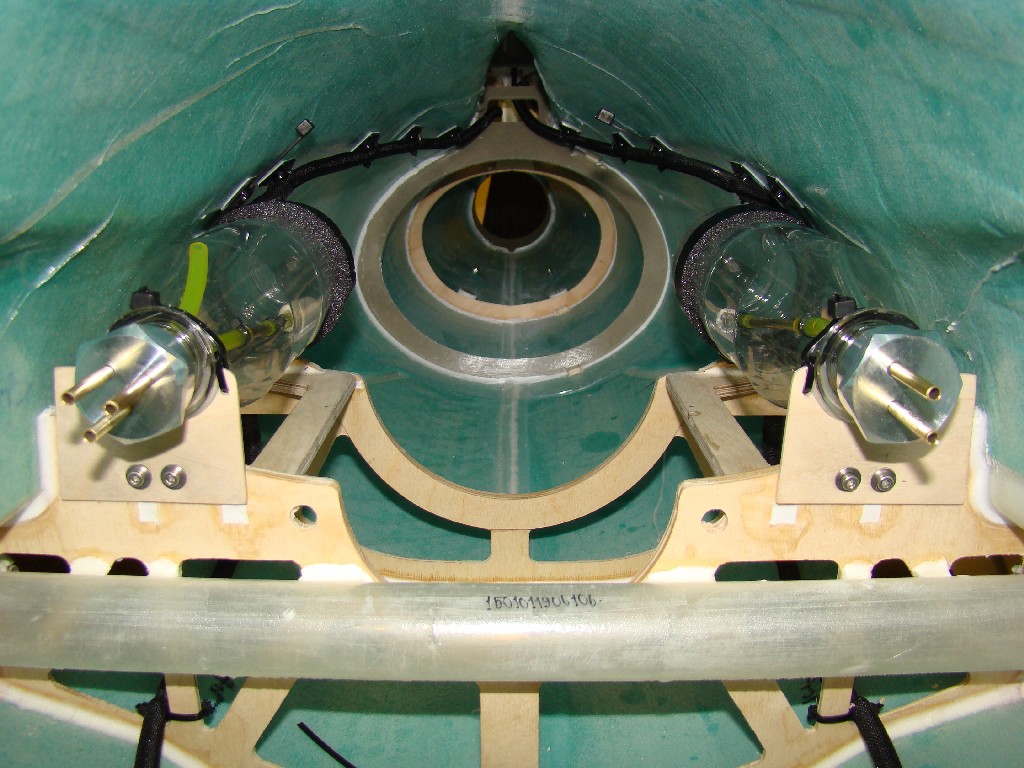

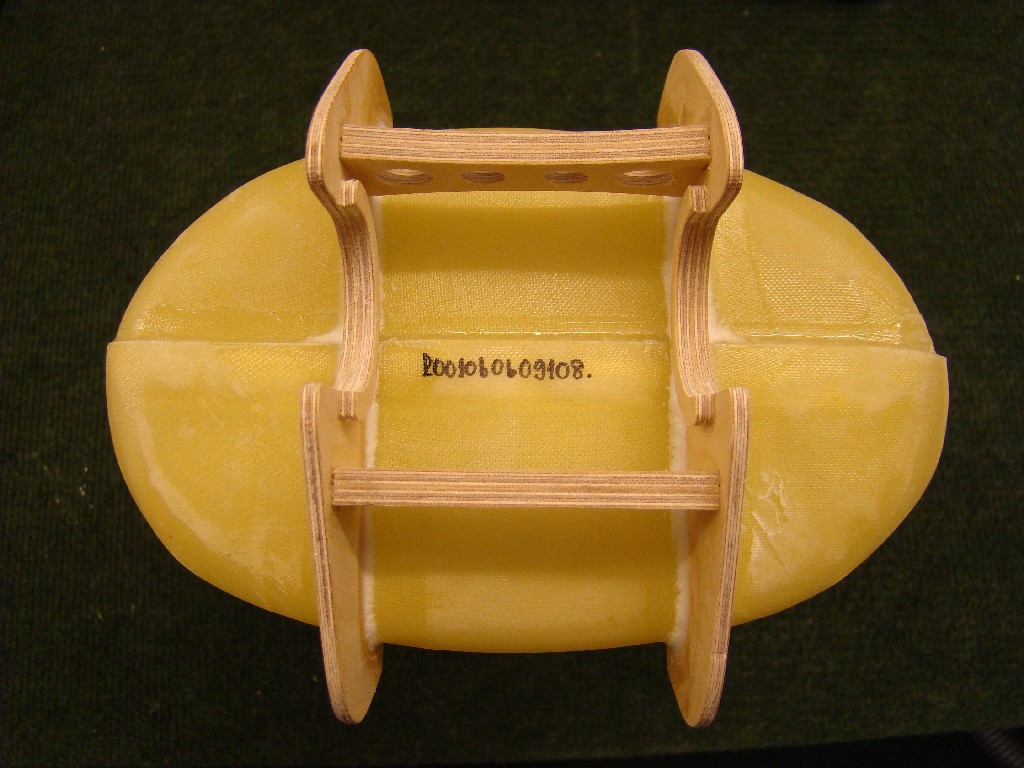

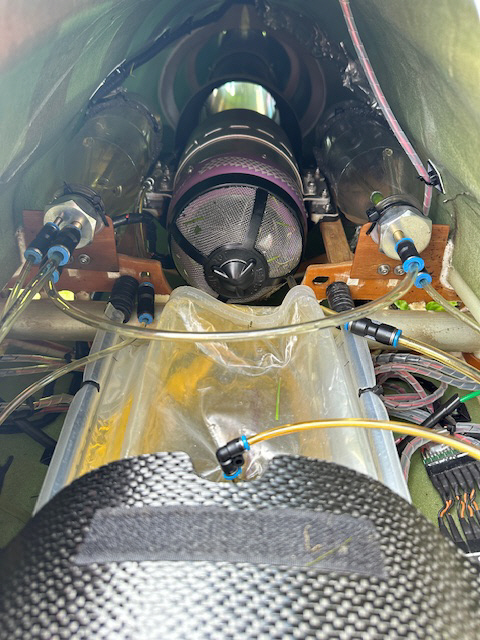

Smoketanks

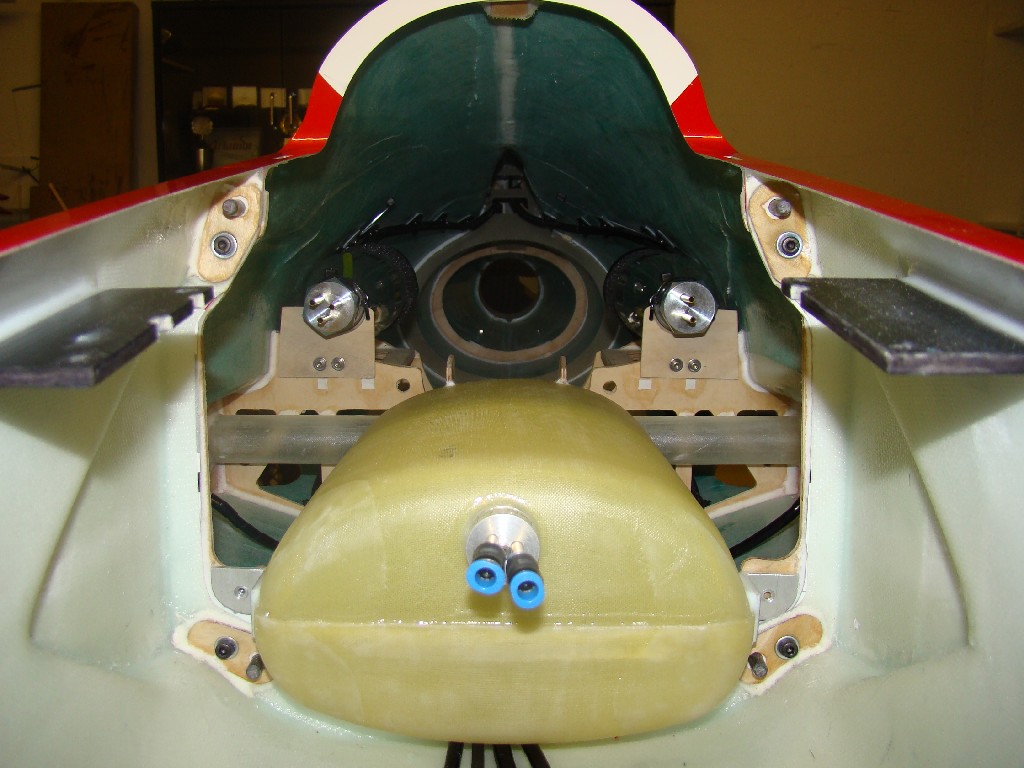

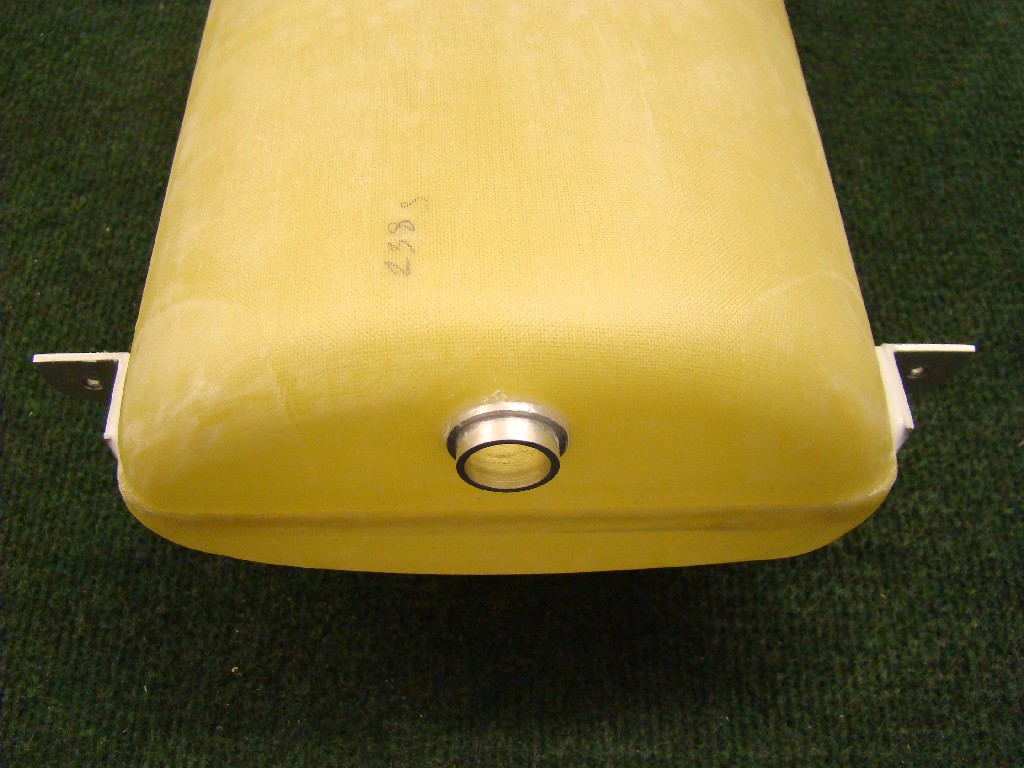

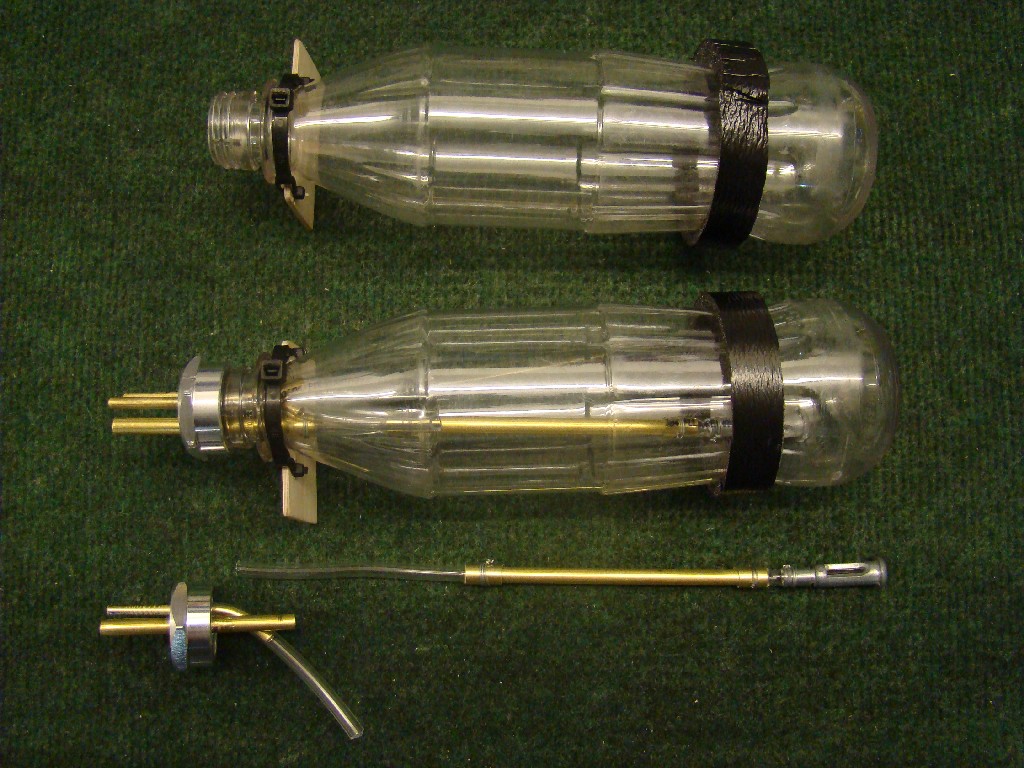

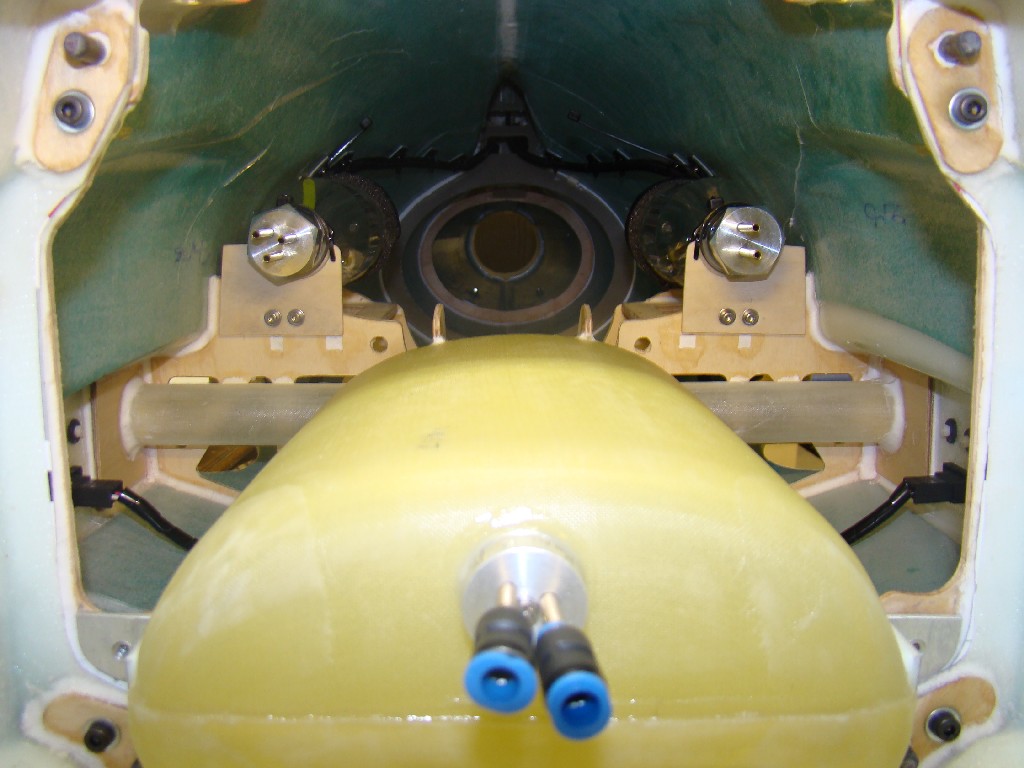

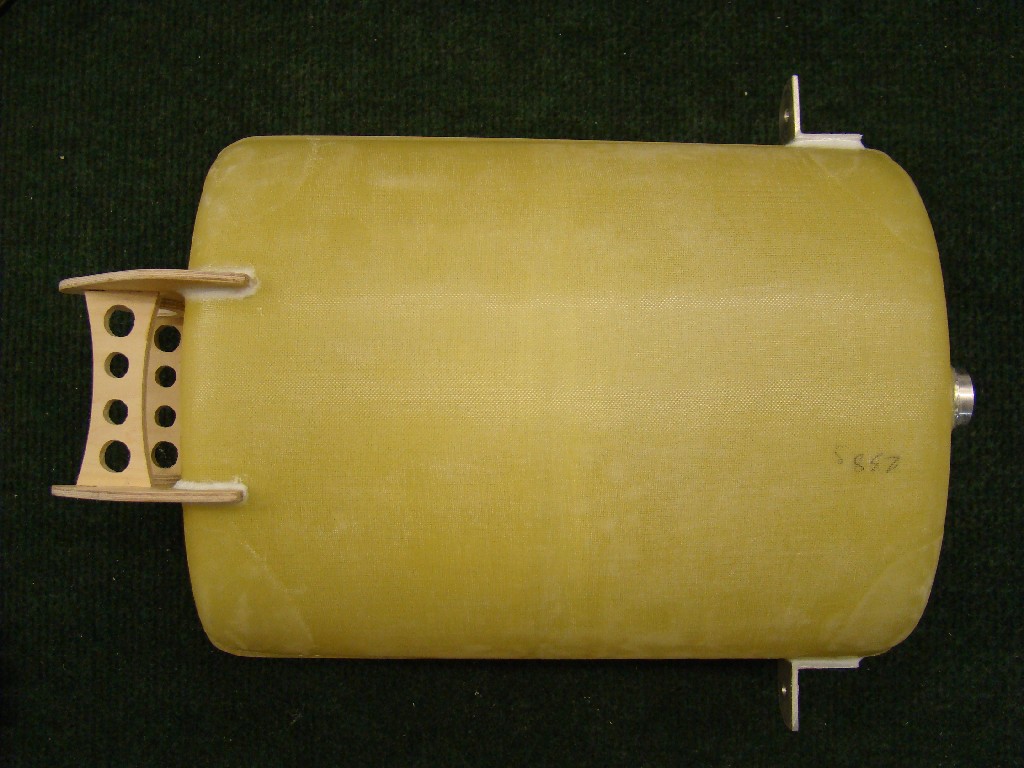

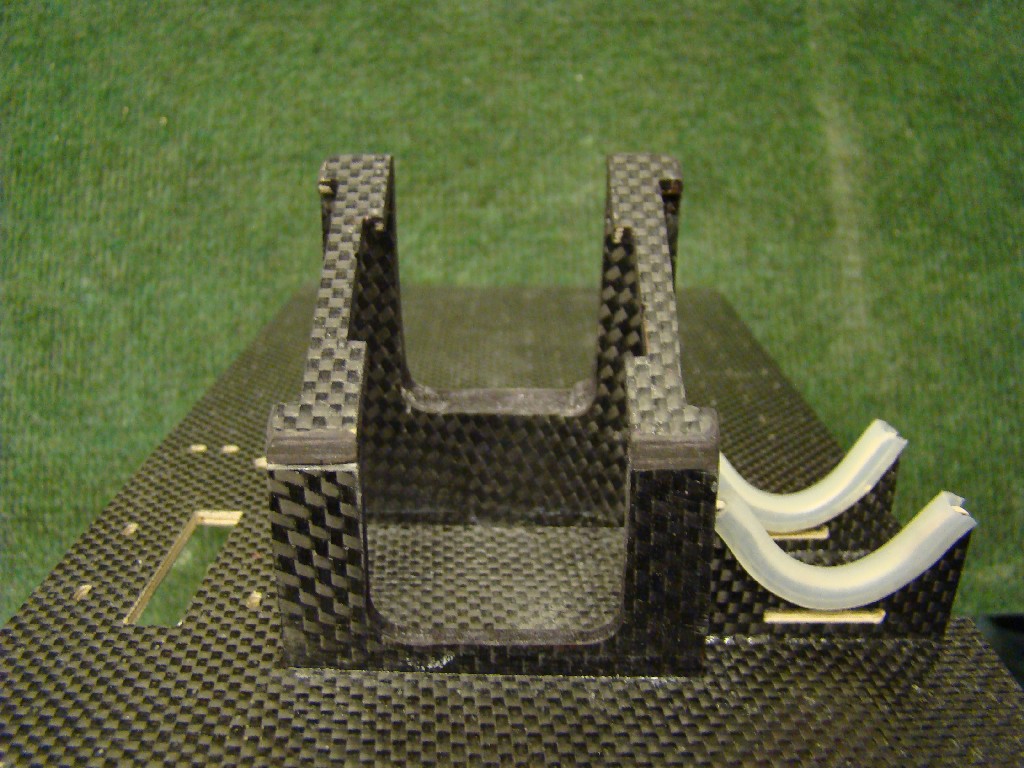

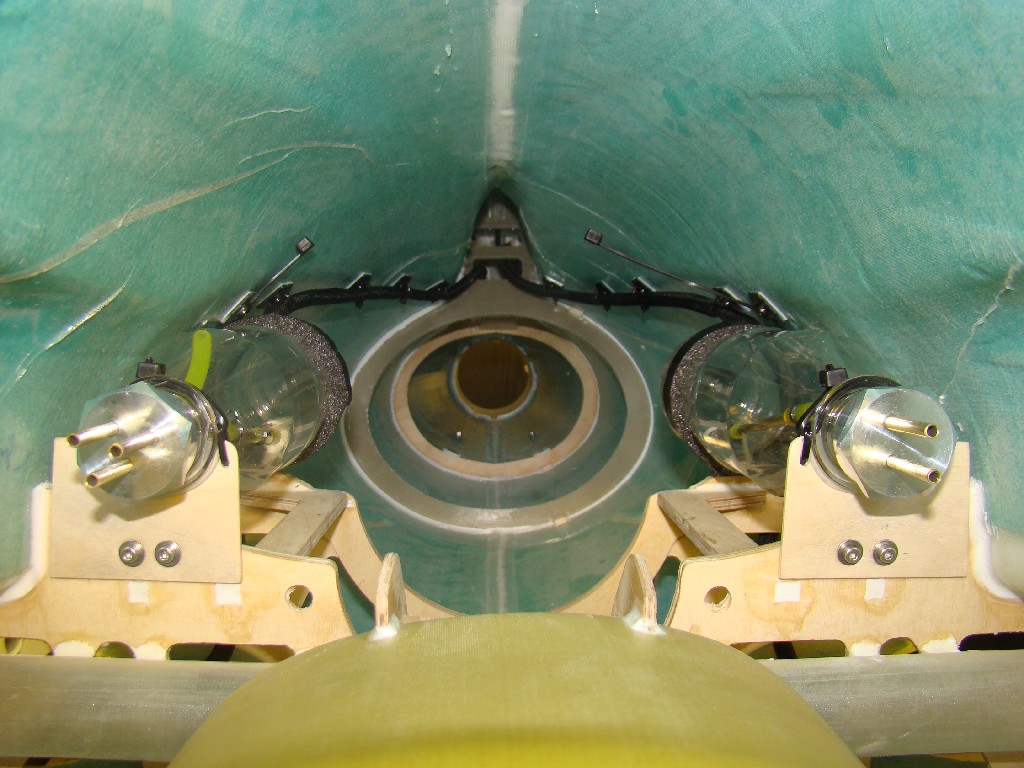

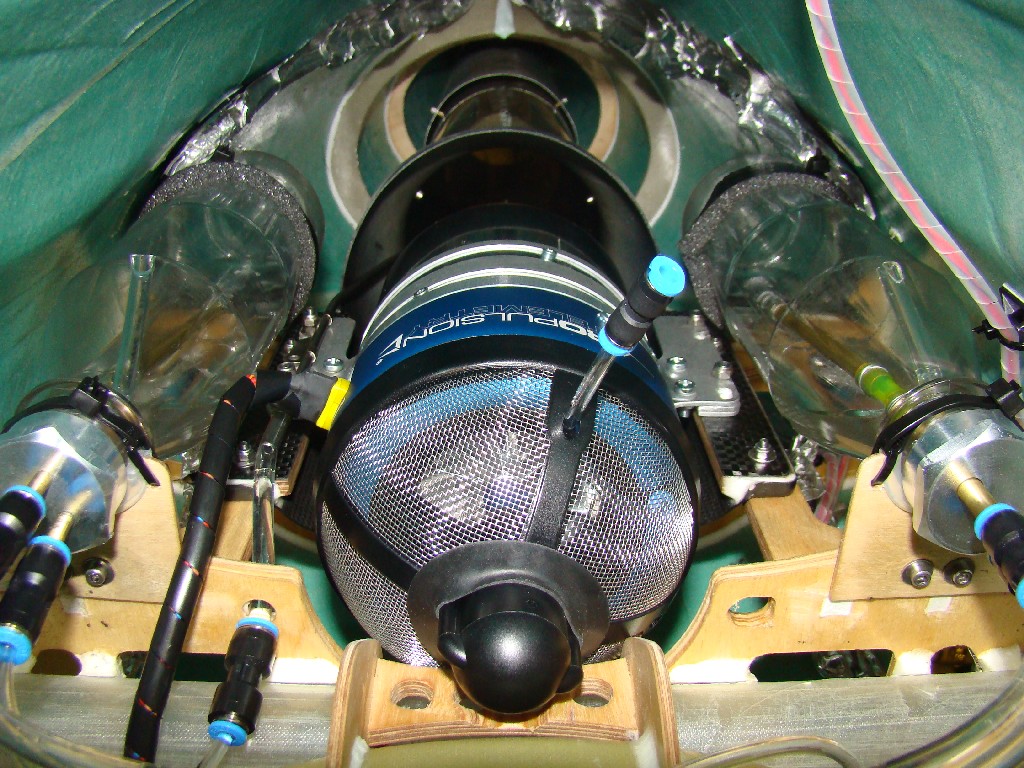

Die Smoketanks werden links und rechts neben der Turbine angberacht, damit sie einigermaßen im Schwerpunkt liegen, da der Haupttank ja schon komplett vor dem Schwerpunkt liegt.

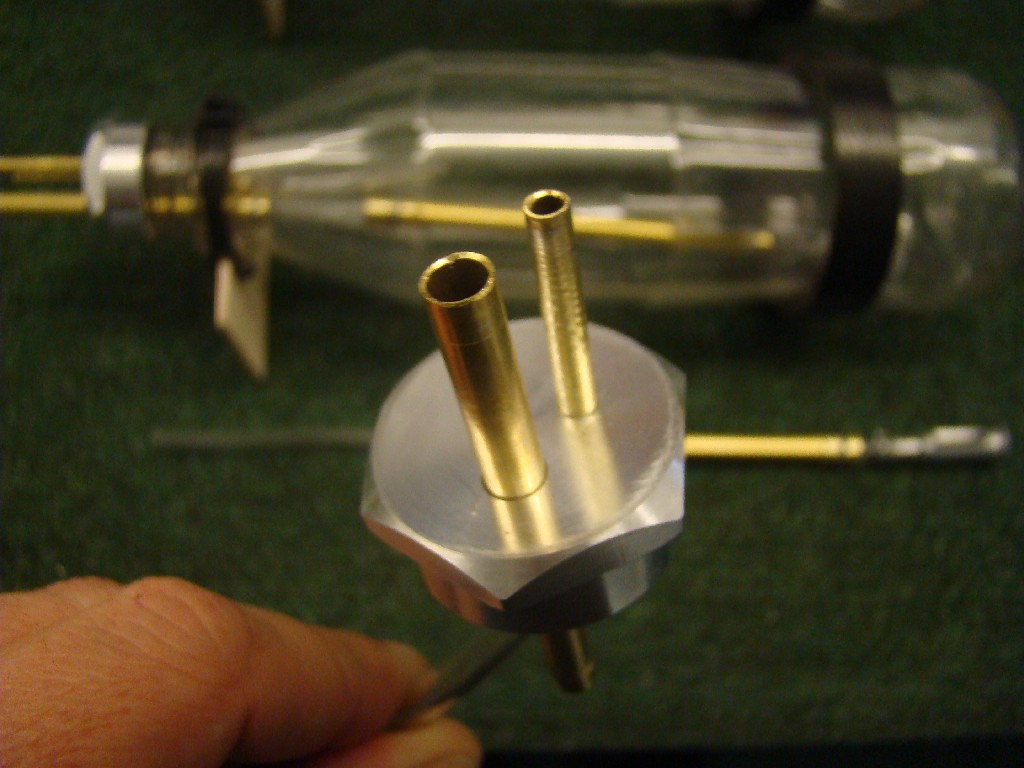

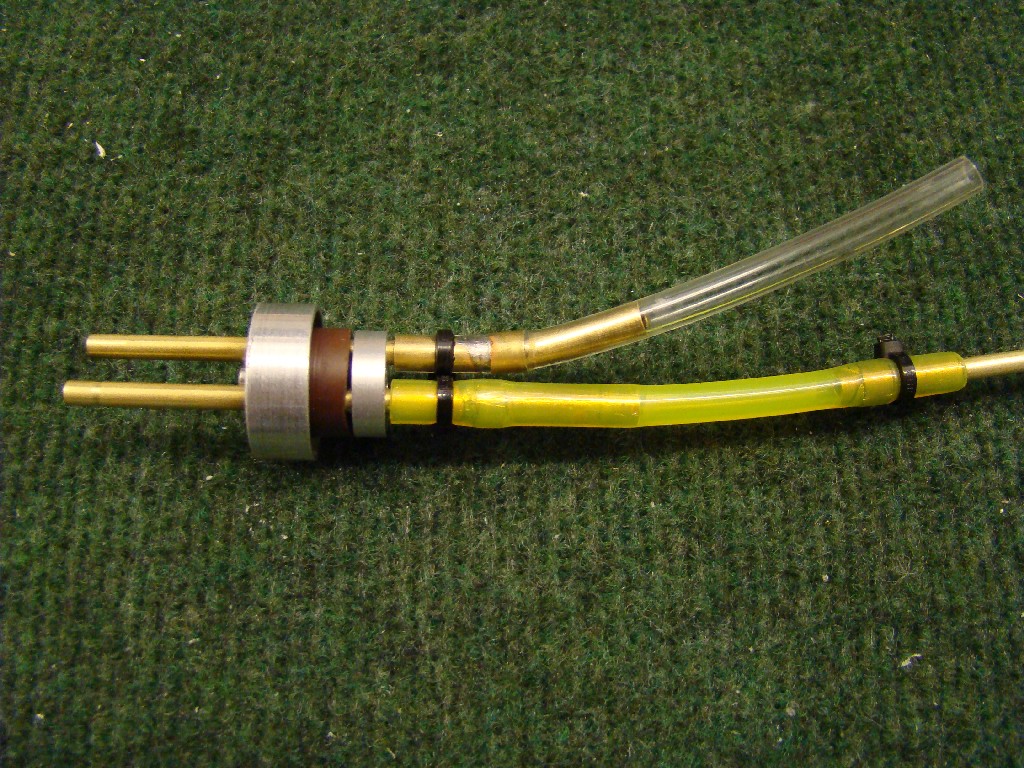

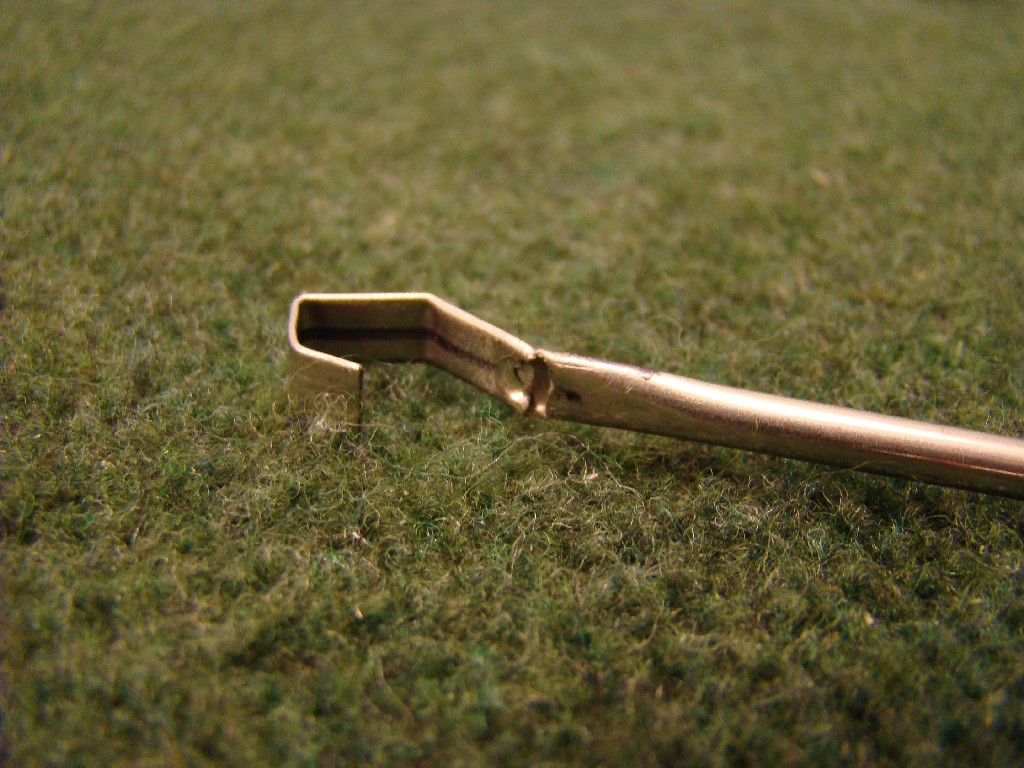

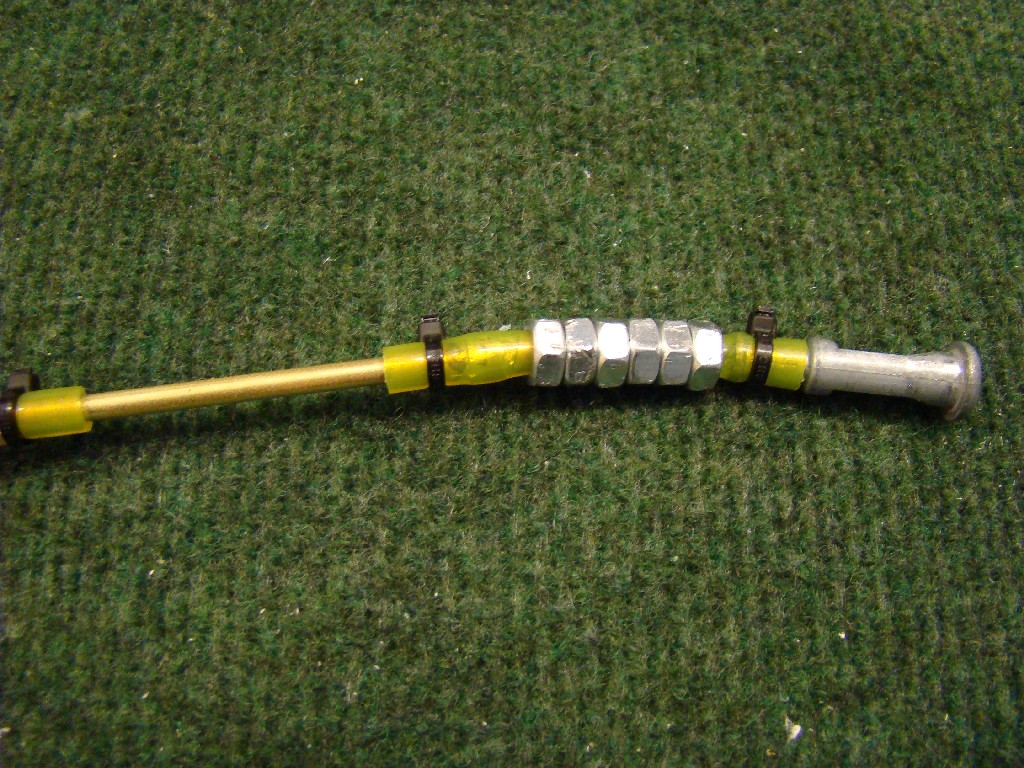

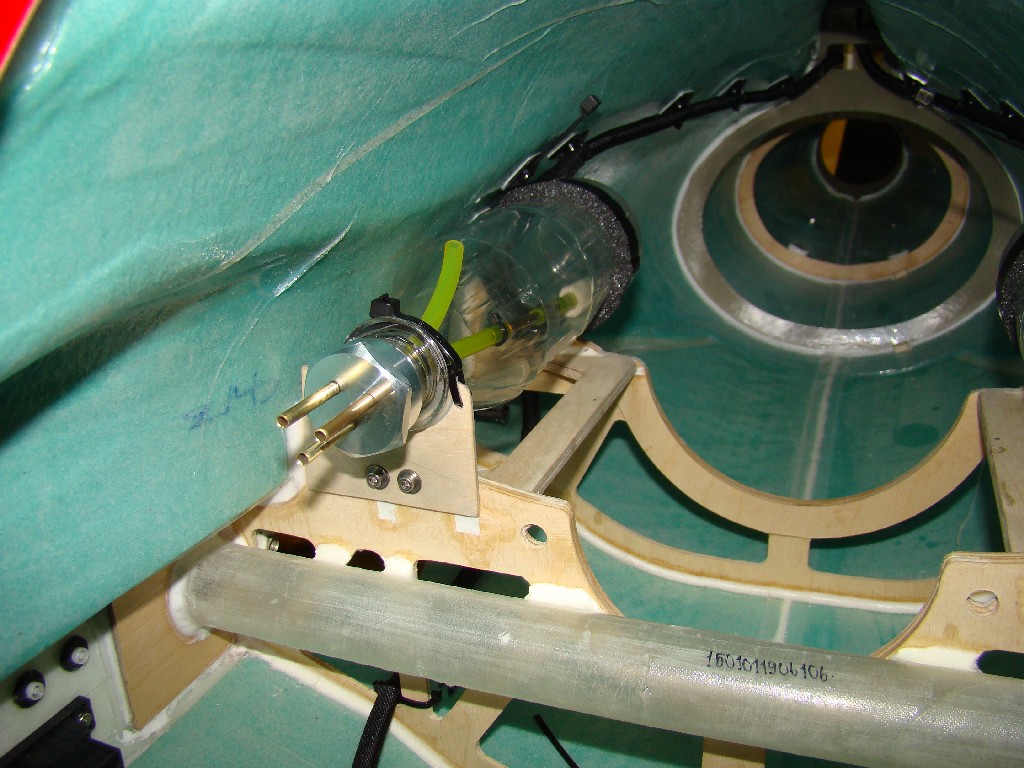

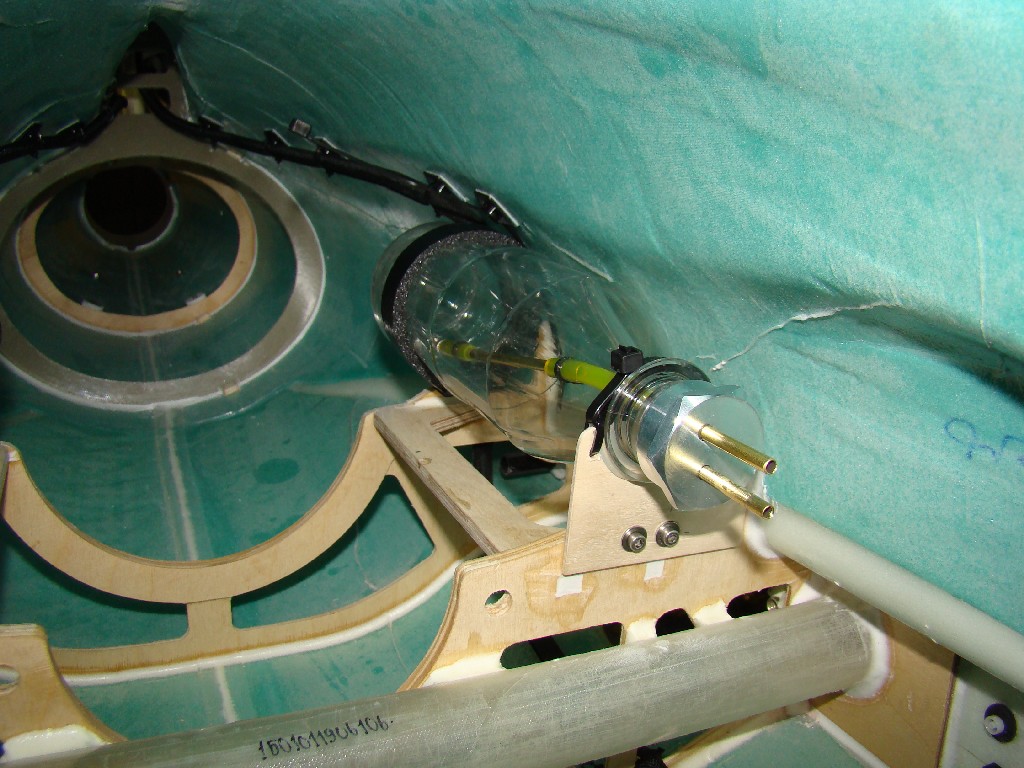

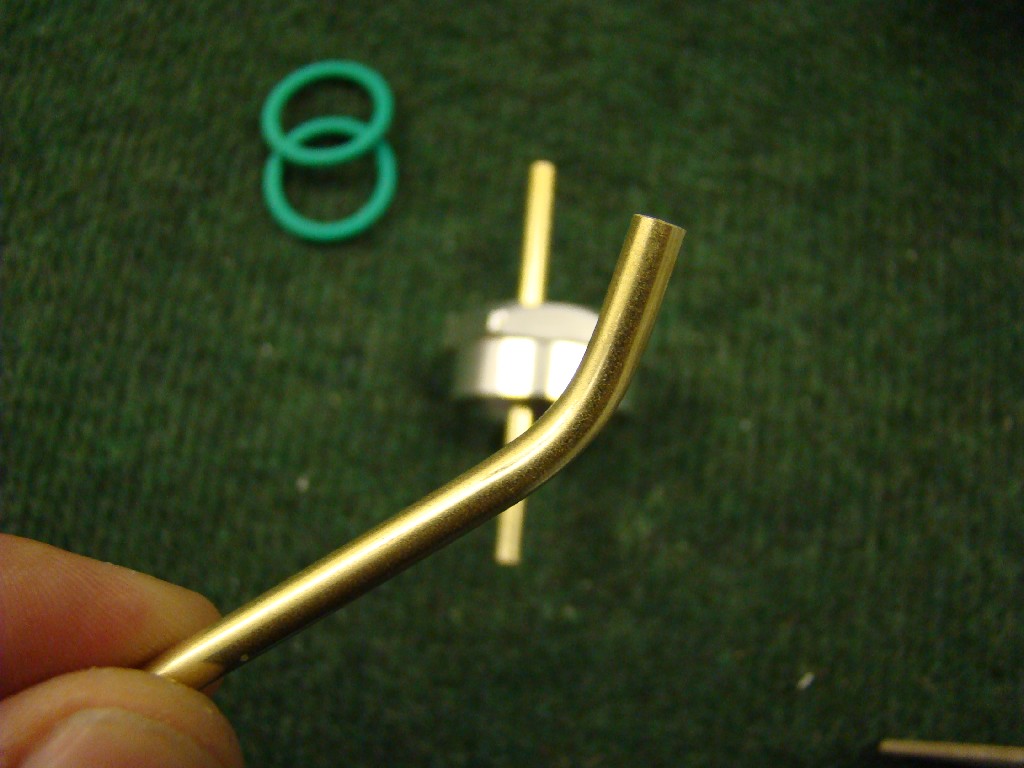

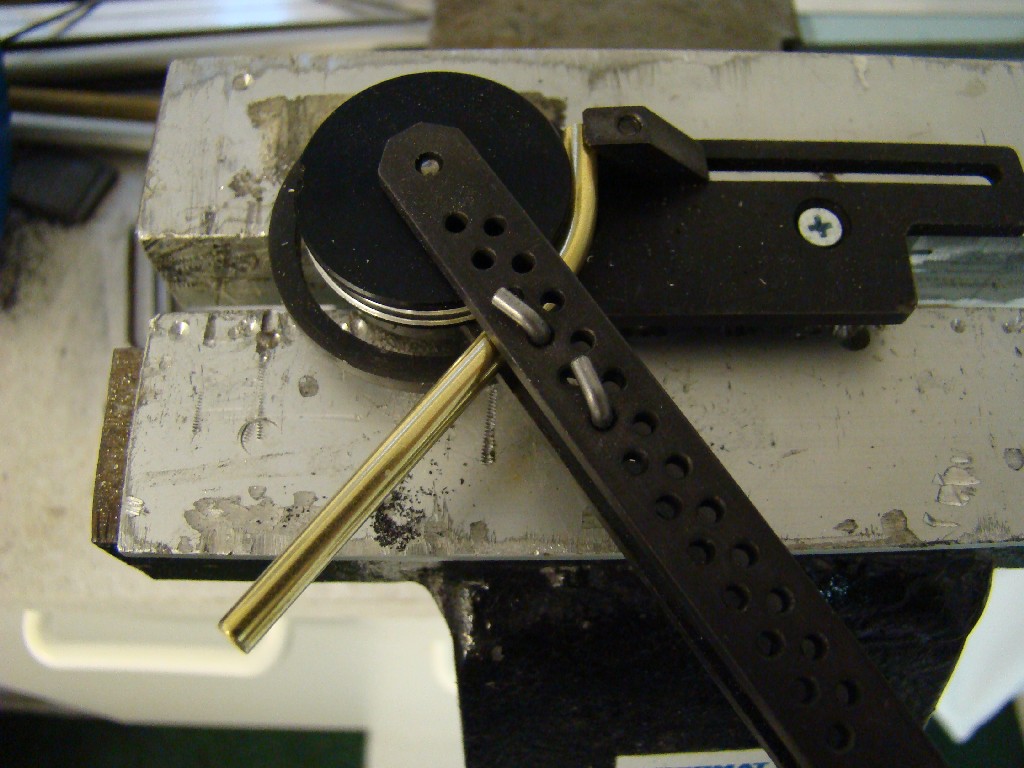

Für das Biegen der Messingrohre für den Richter Tankverschluß gibt es bei Robbe ein tolles Teil mamens: ROBIVOR (Rohr-Biege-Vorrichtung; Best. Nr. 5733). Damit kann man Messingrohre verschiedener Durchmesser sehr einfach biegen. Die Saugleitungen müssen einen Durchmesser von aussen 6mm haben!


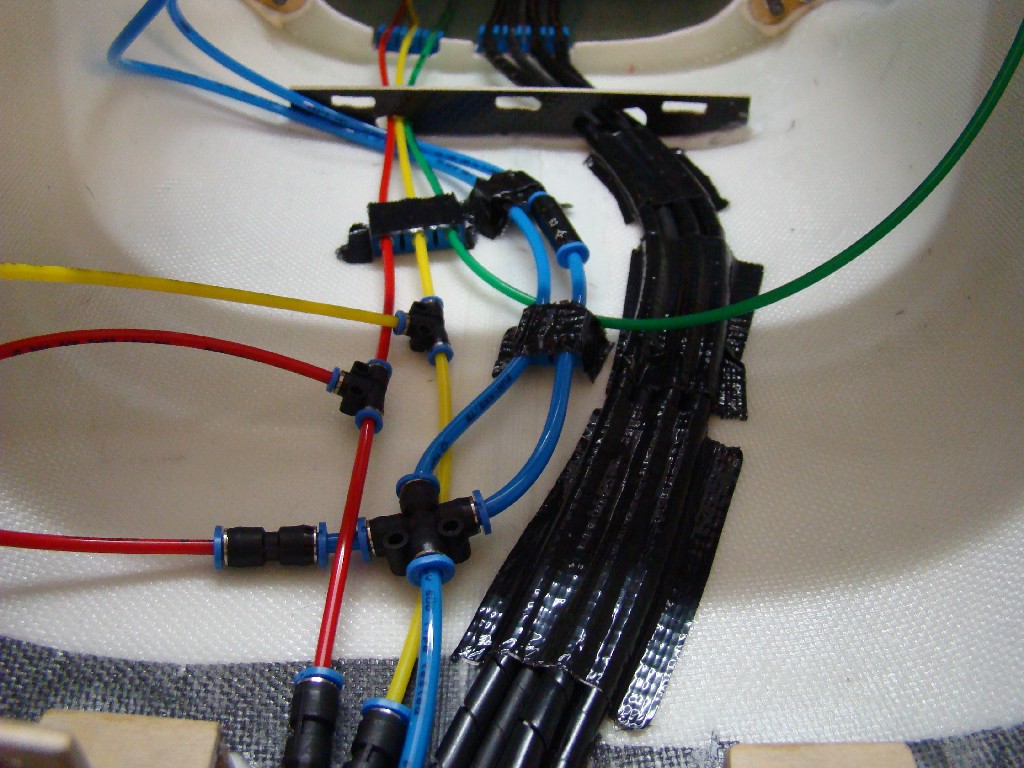

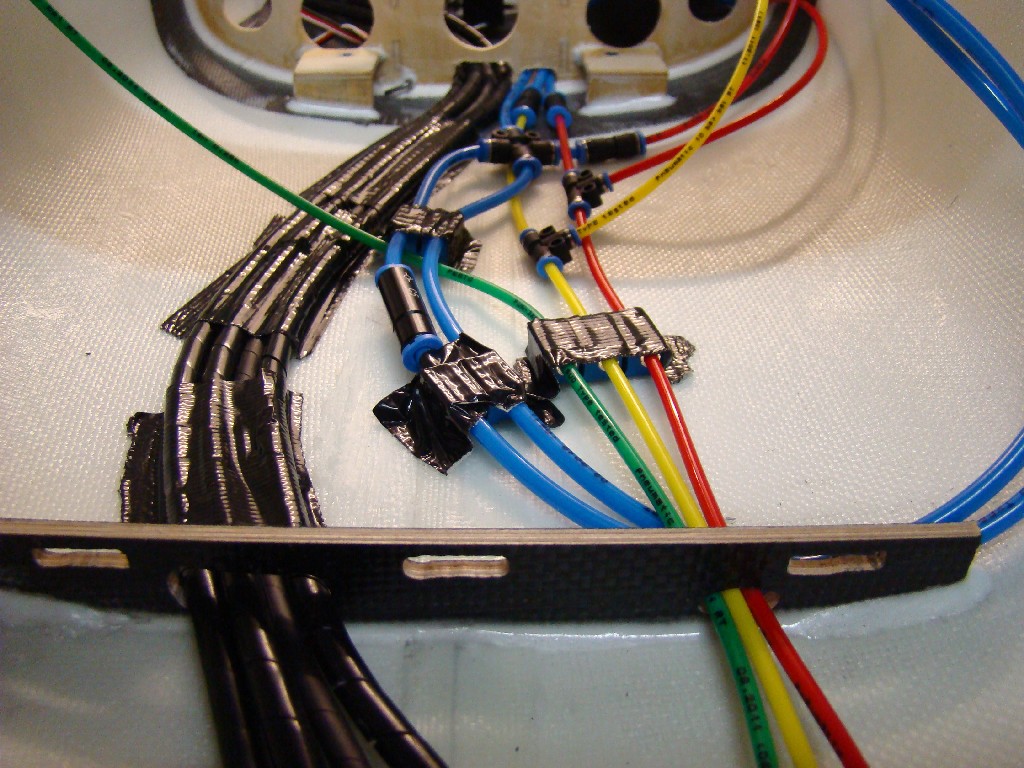

Trägerbrett

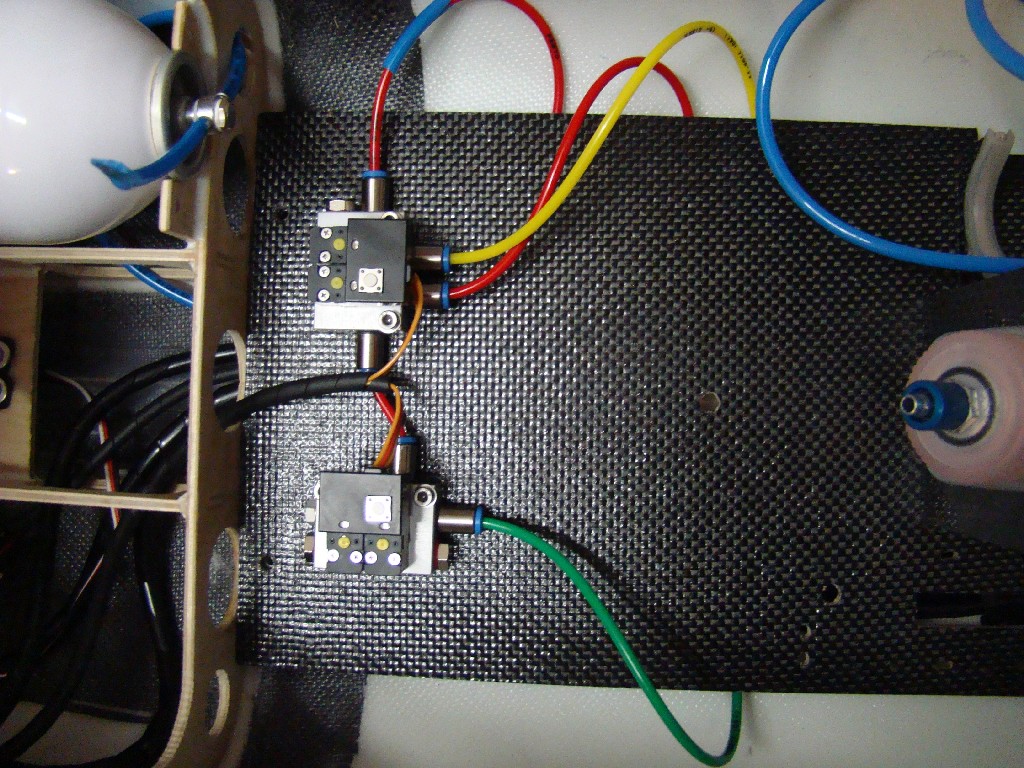

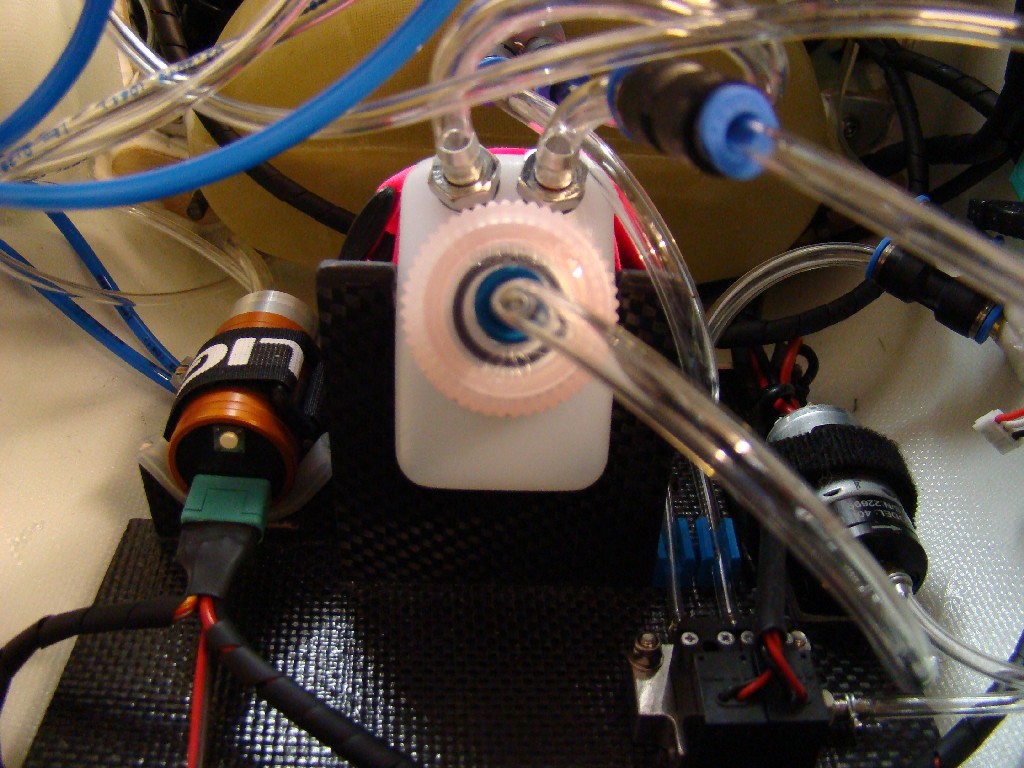

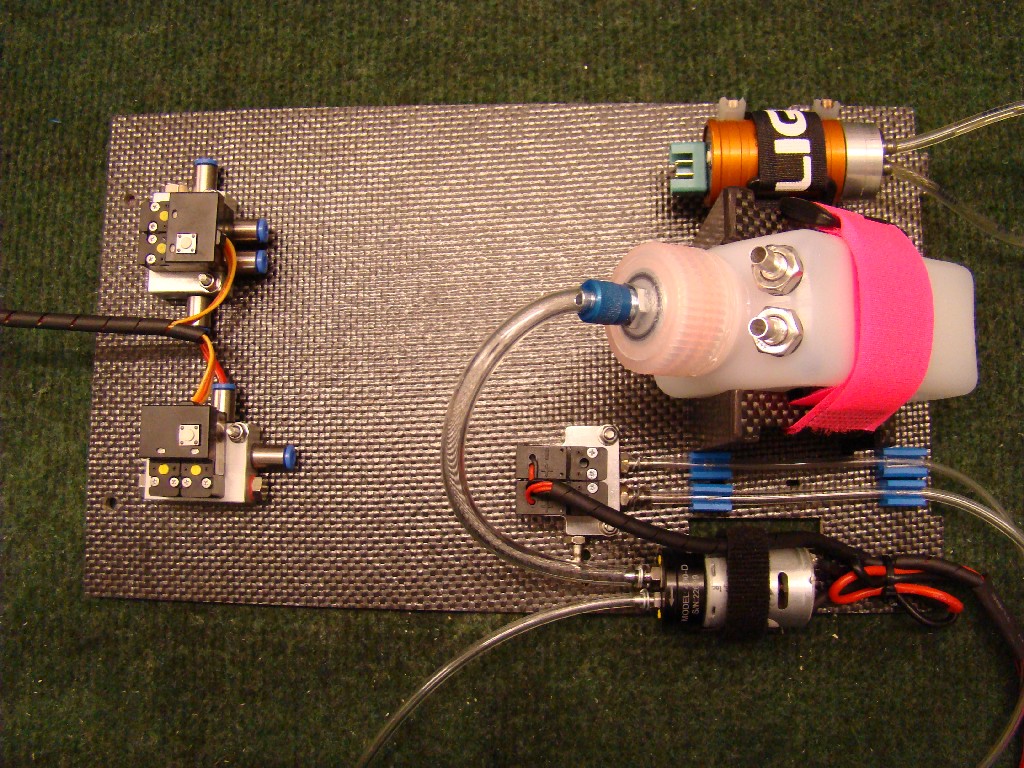

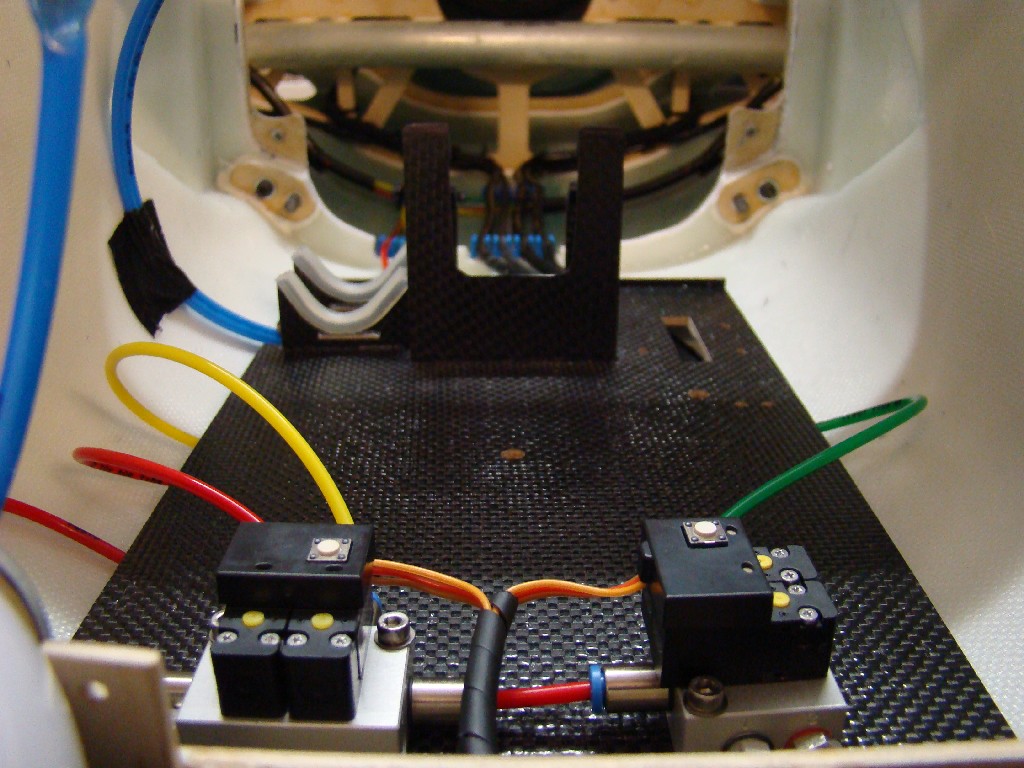

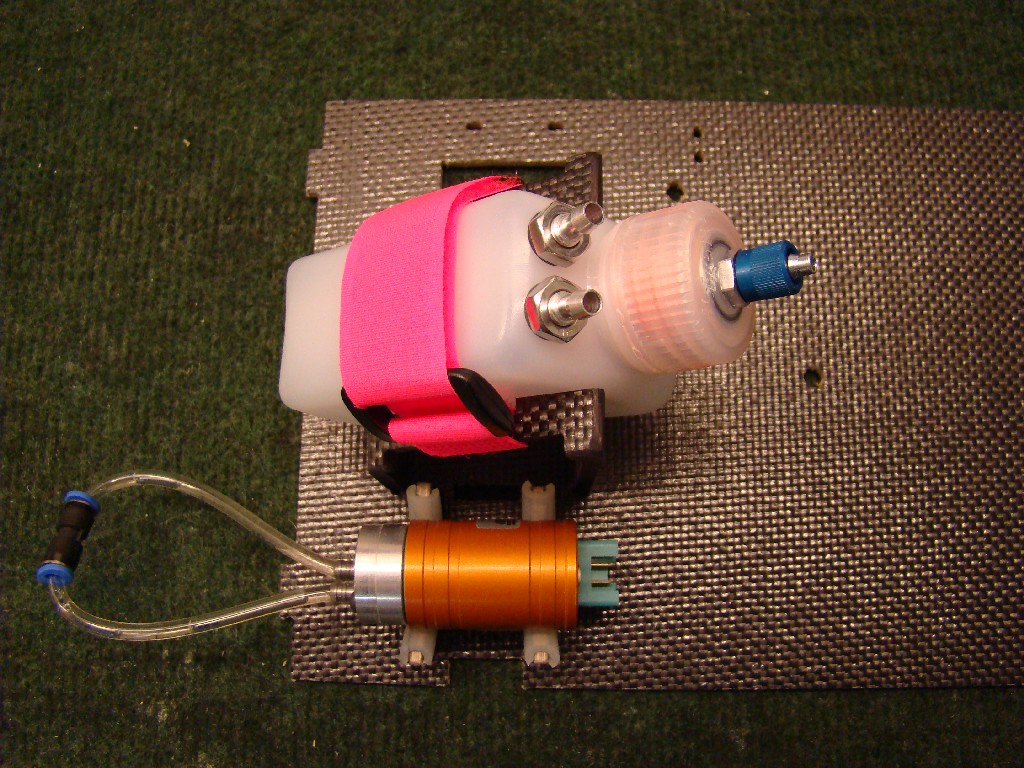

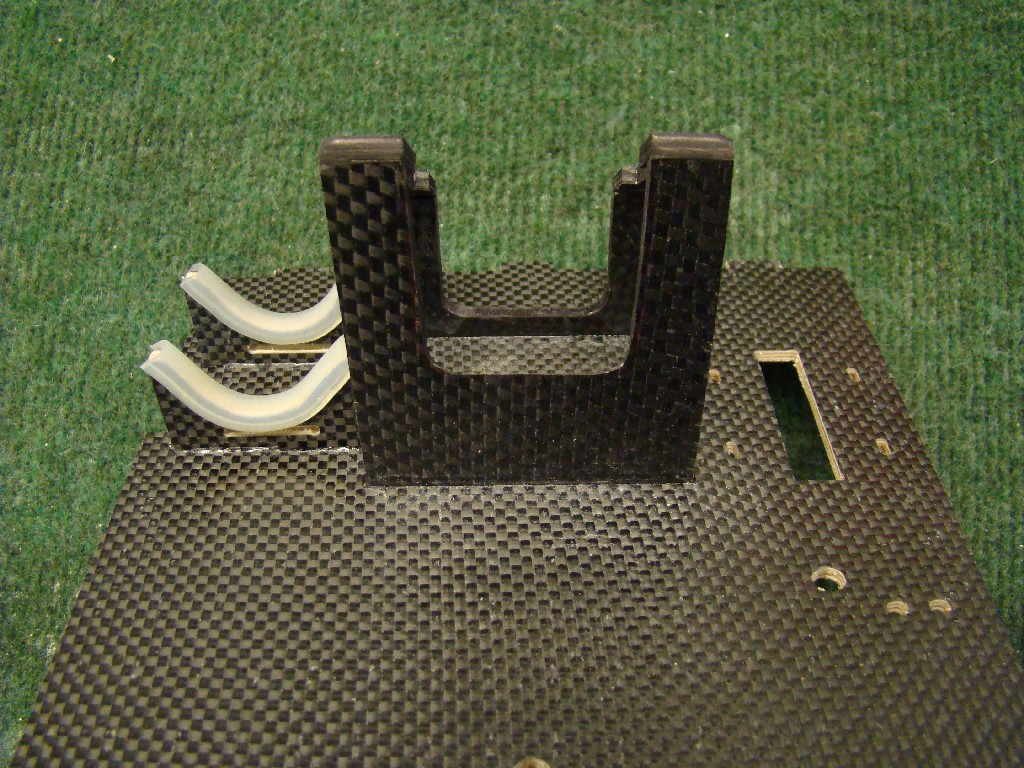

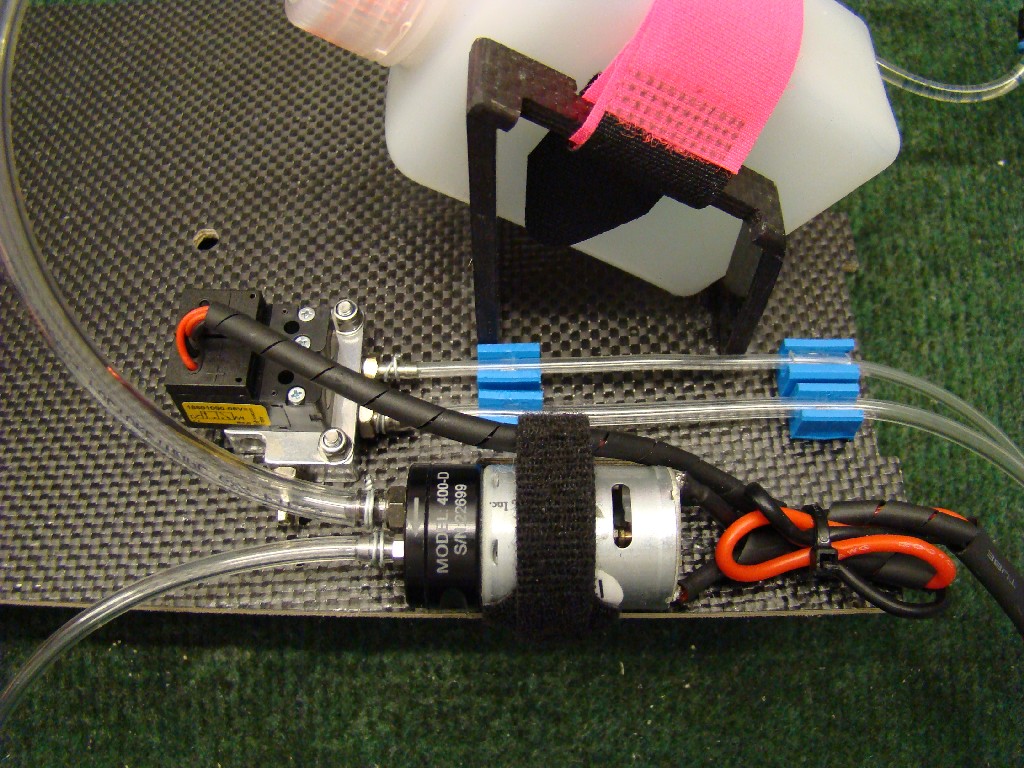

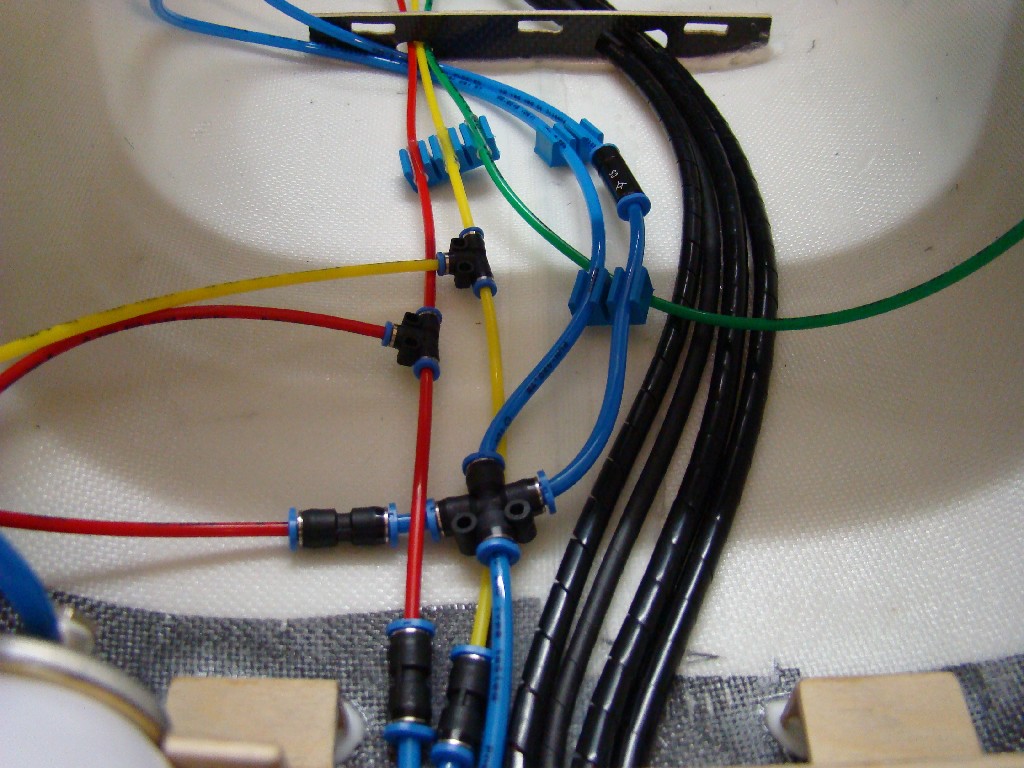

Auf dem unteren, originalen Trägerbrett mit modifizierten Teilen befinden sich:

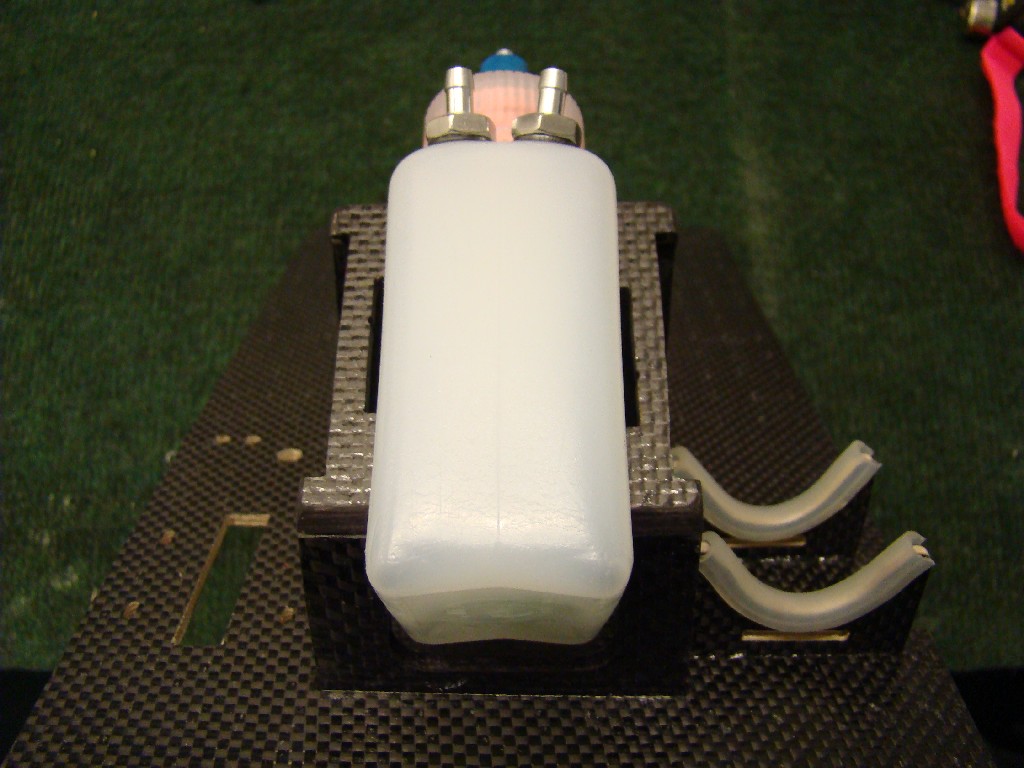

- Hoppertank

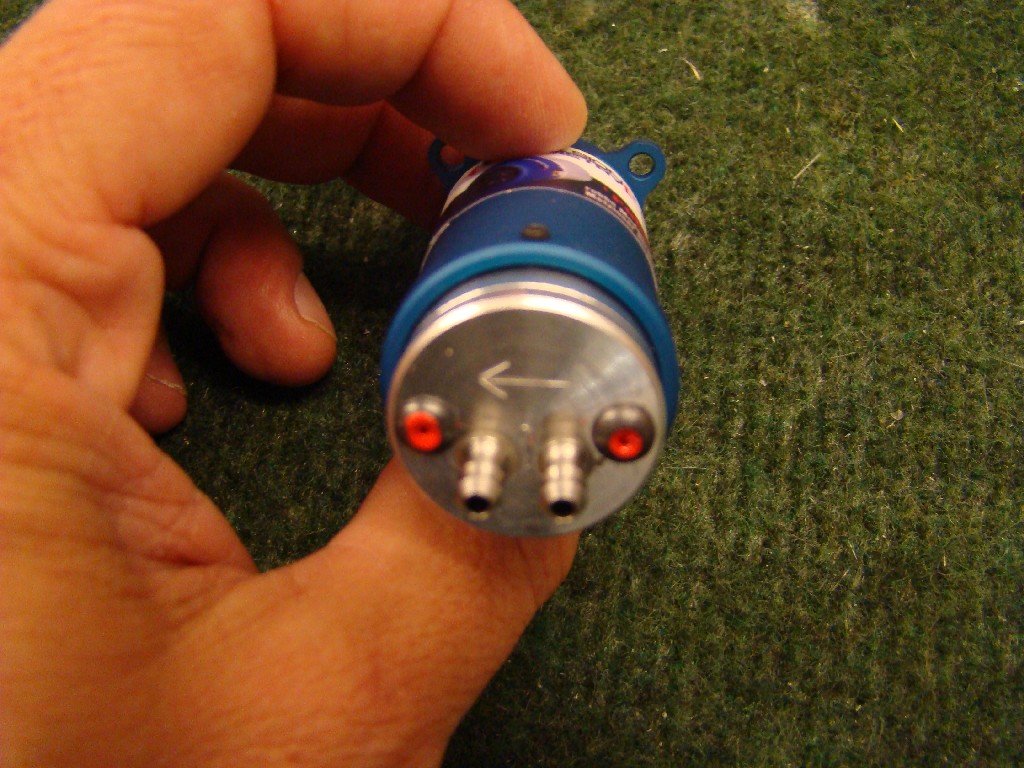

- Smokepumpe
- Kerosinpumpe & Ventil
- Fahrwerksventil

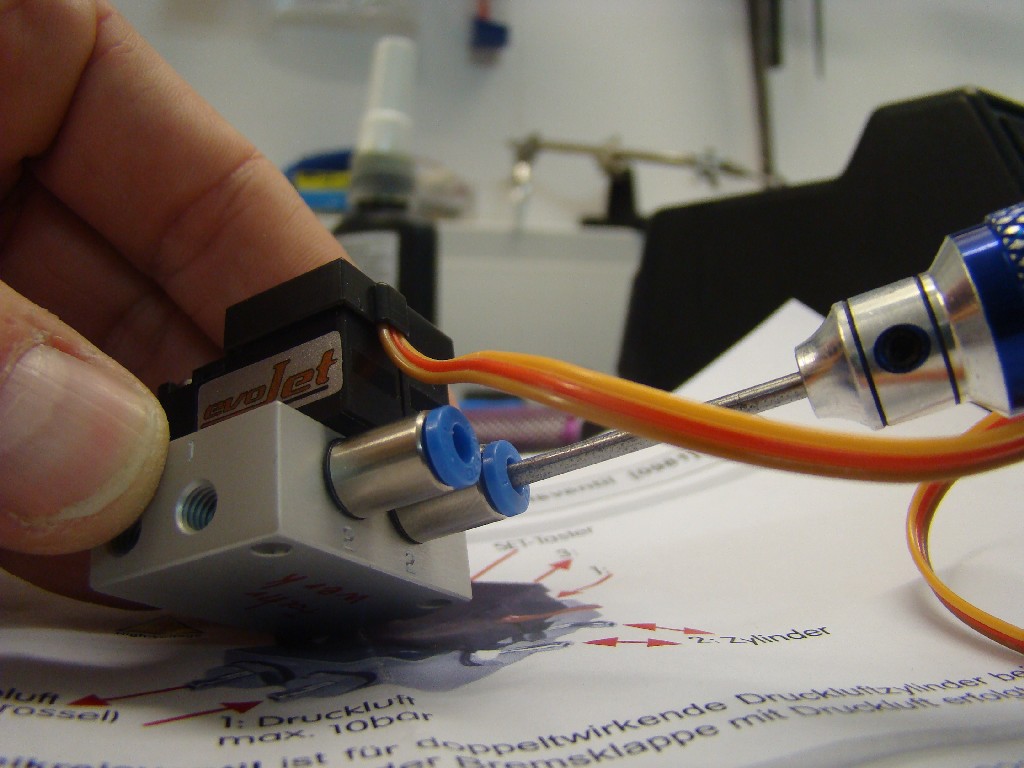

- Bremsventil

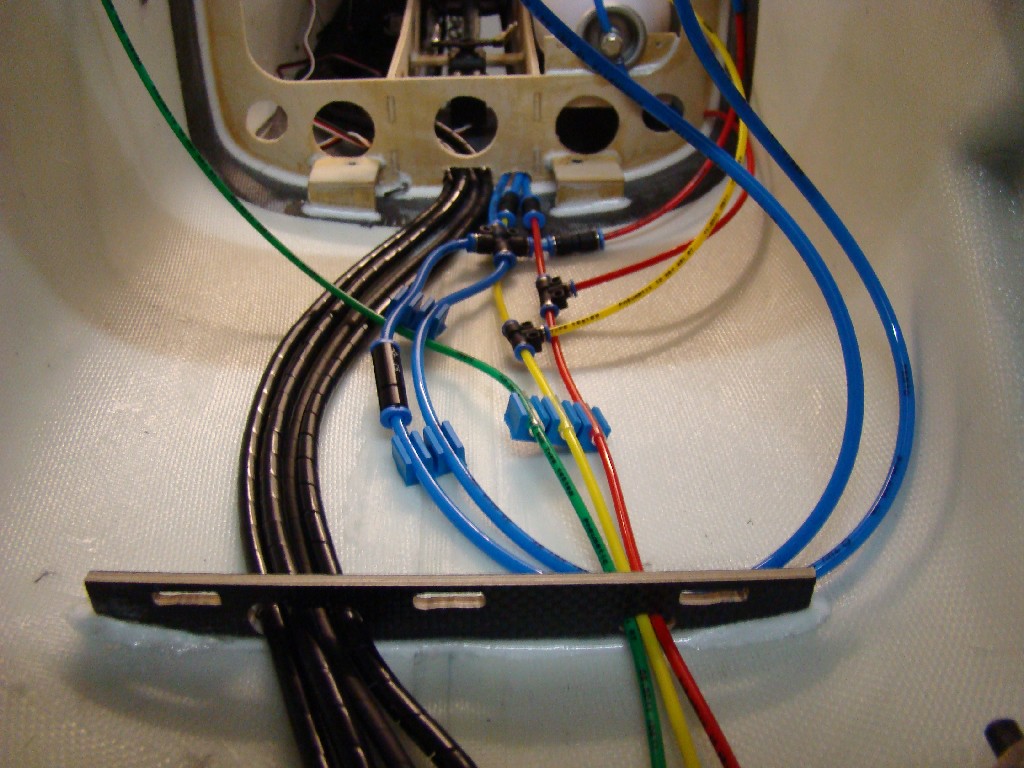

Alle Leitungen liegen darunter. Das Brett kann mit zwei M4 Schrauben vorne gelöst und dann aus dem hinteren kleinen Spant nach vorne gezogen werden.

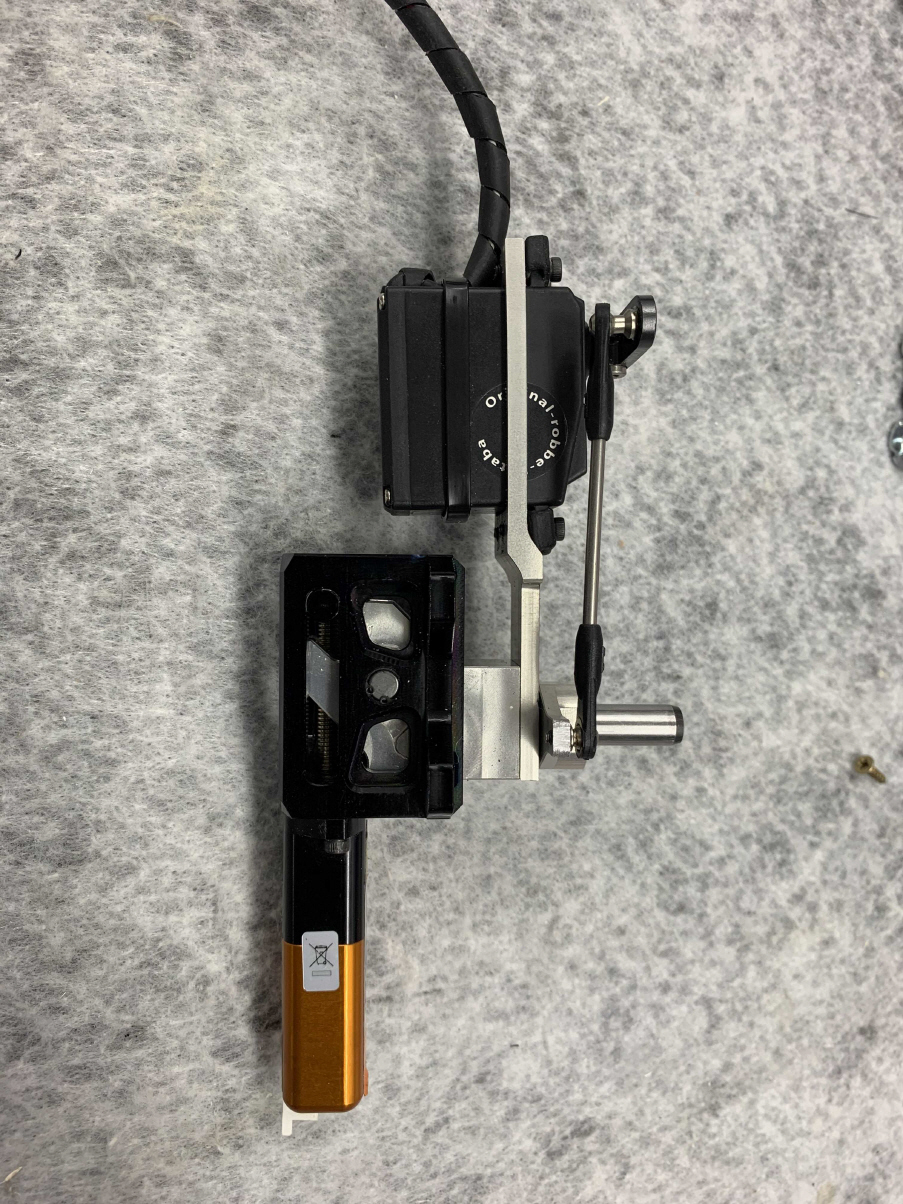

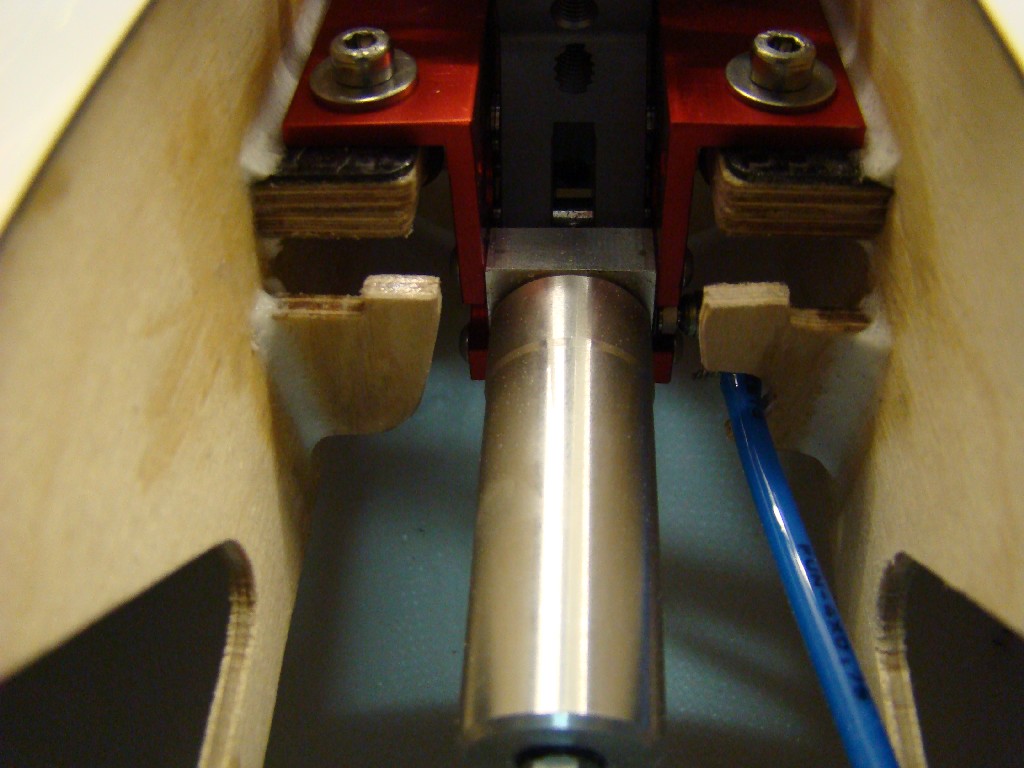

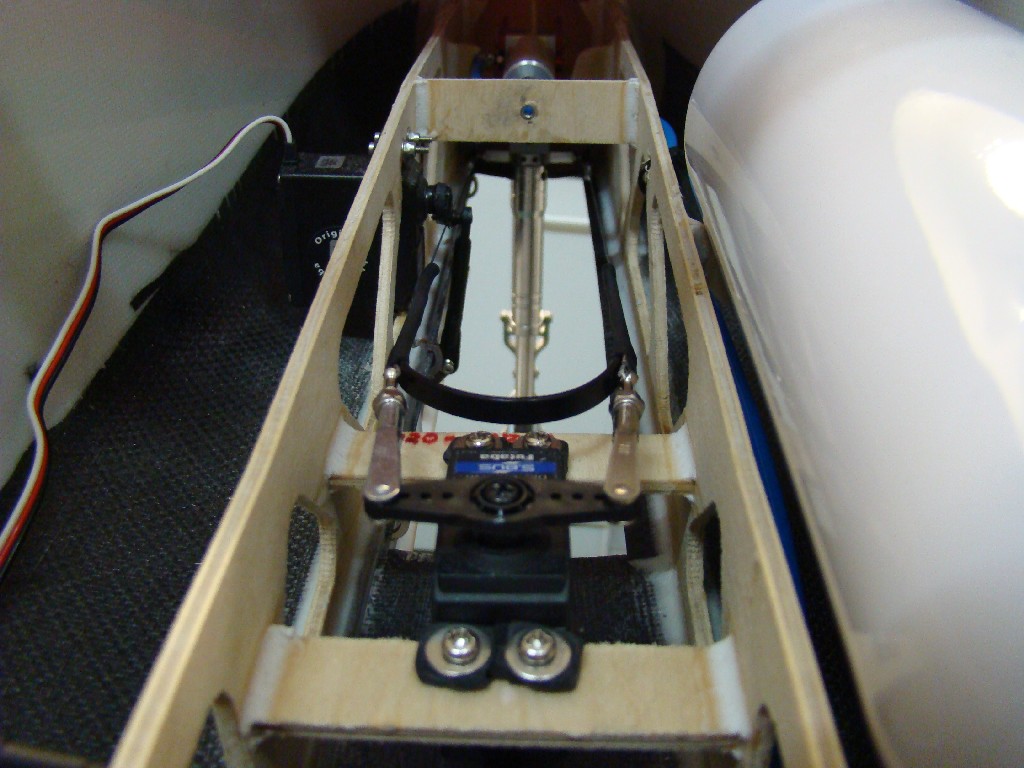

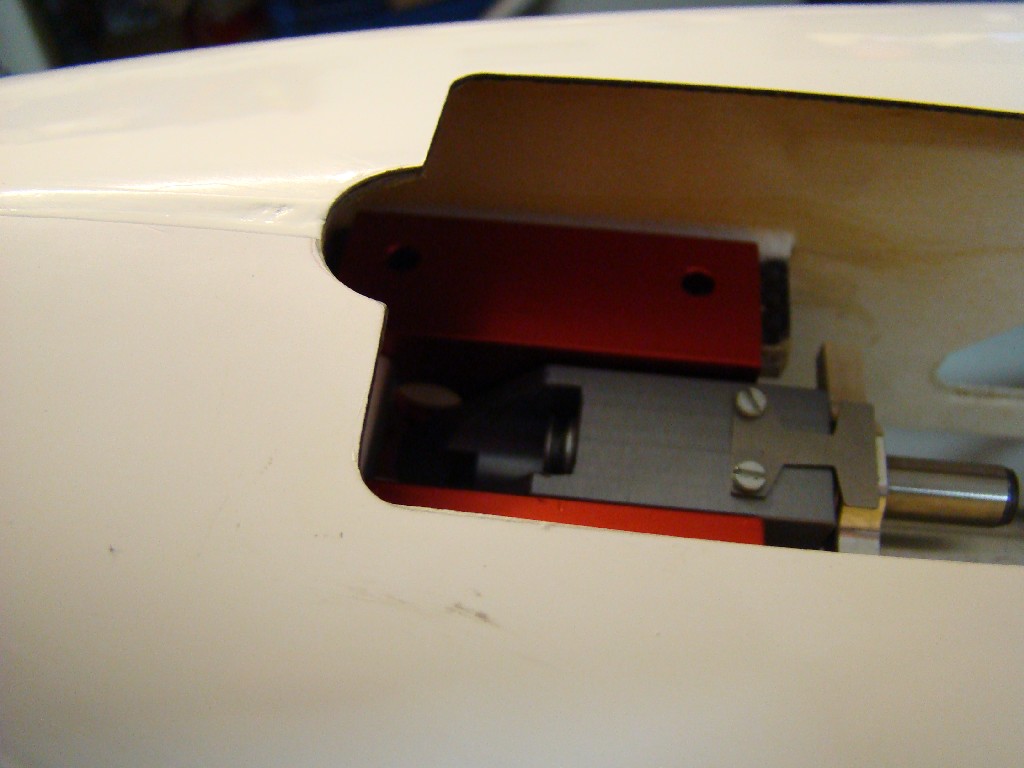

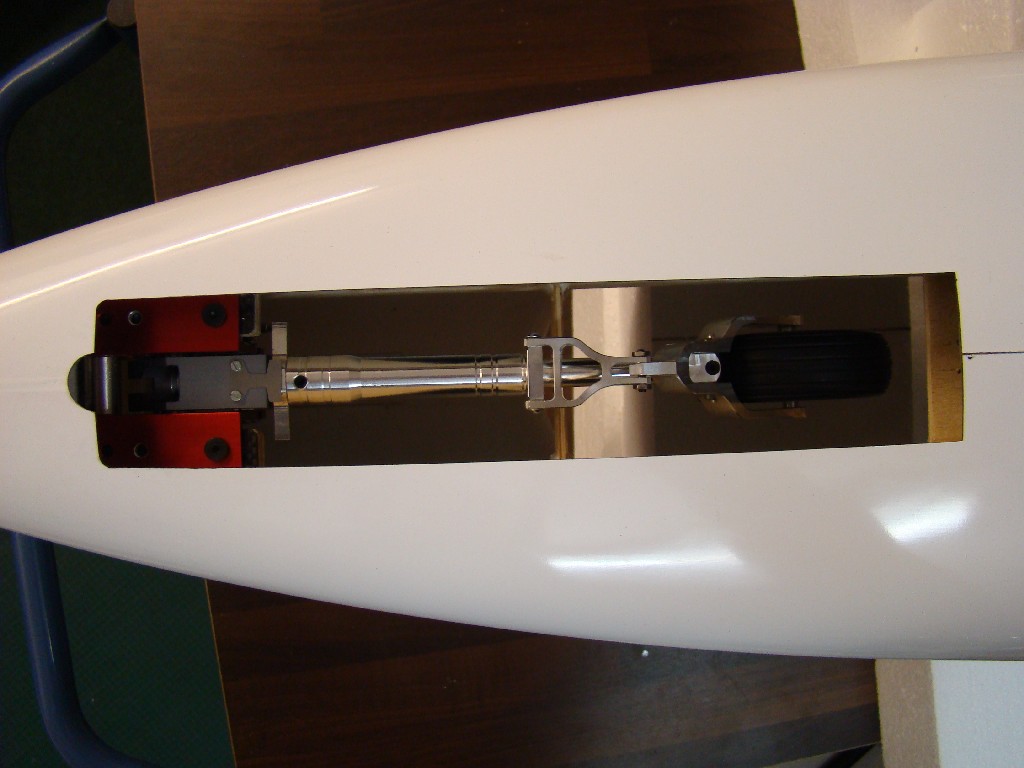

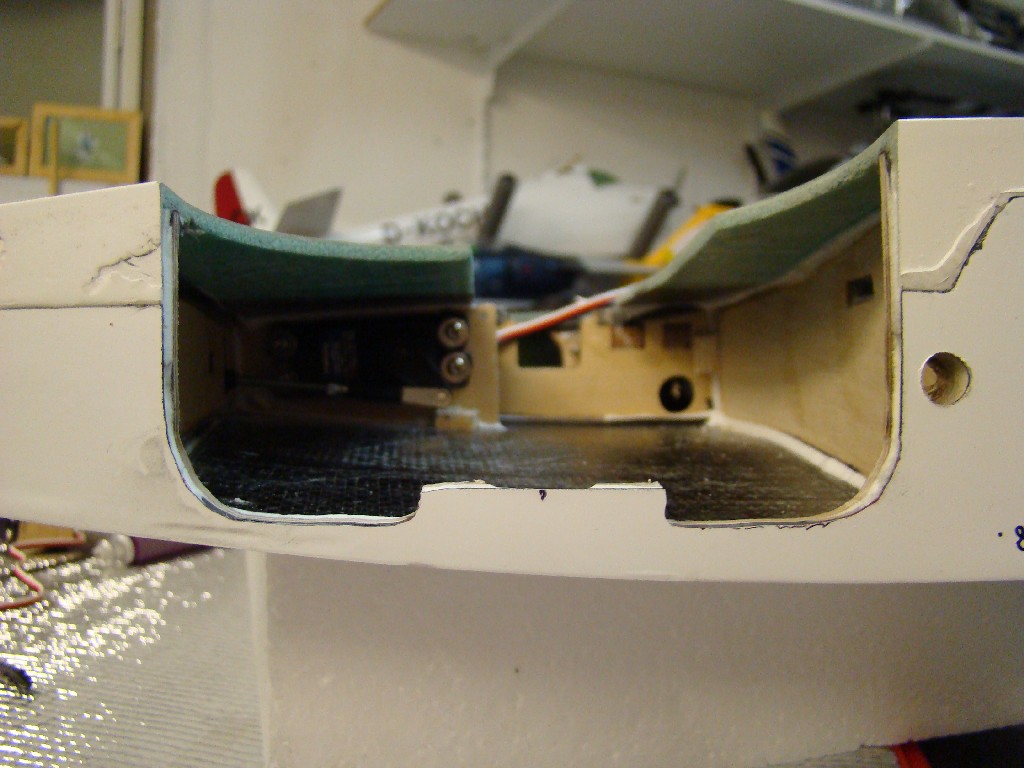

Das Bugfahrwerk

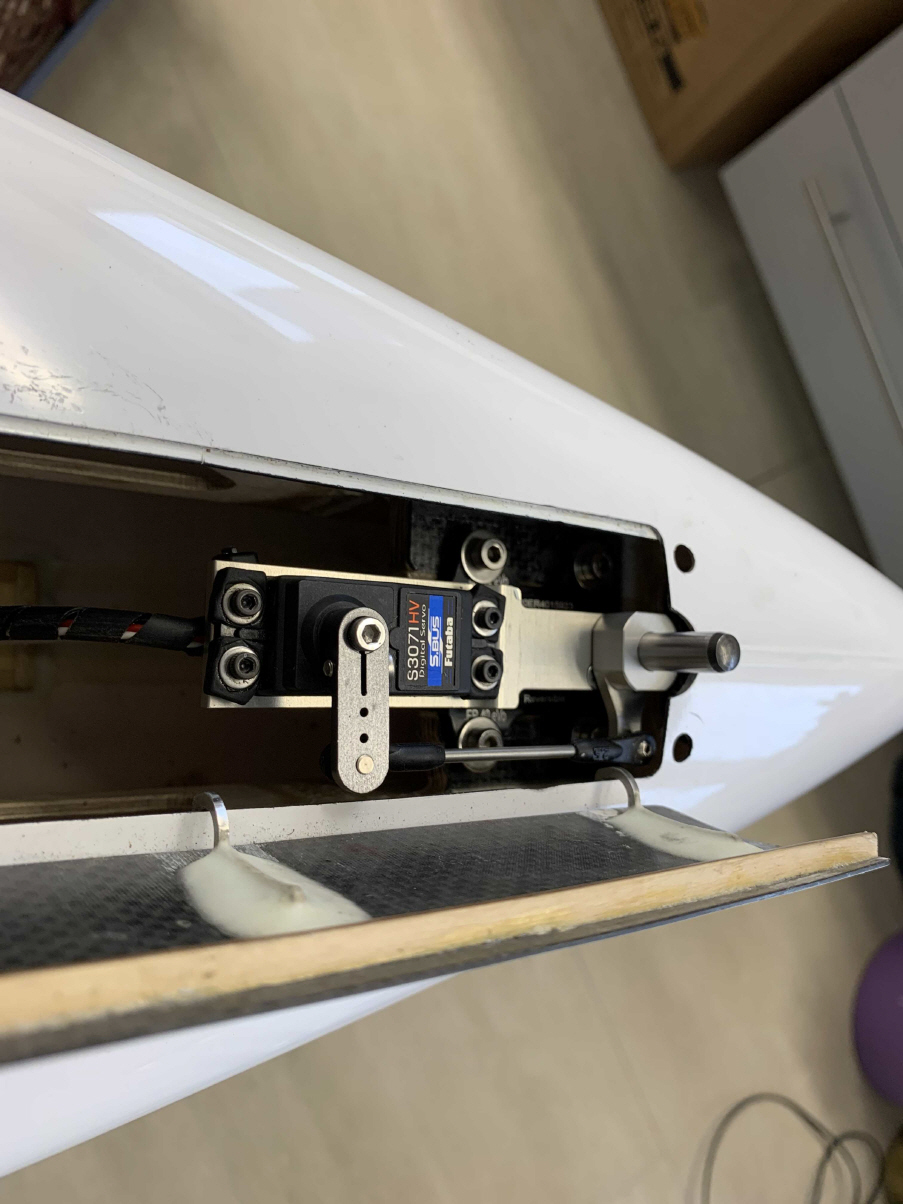

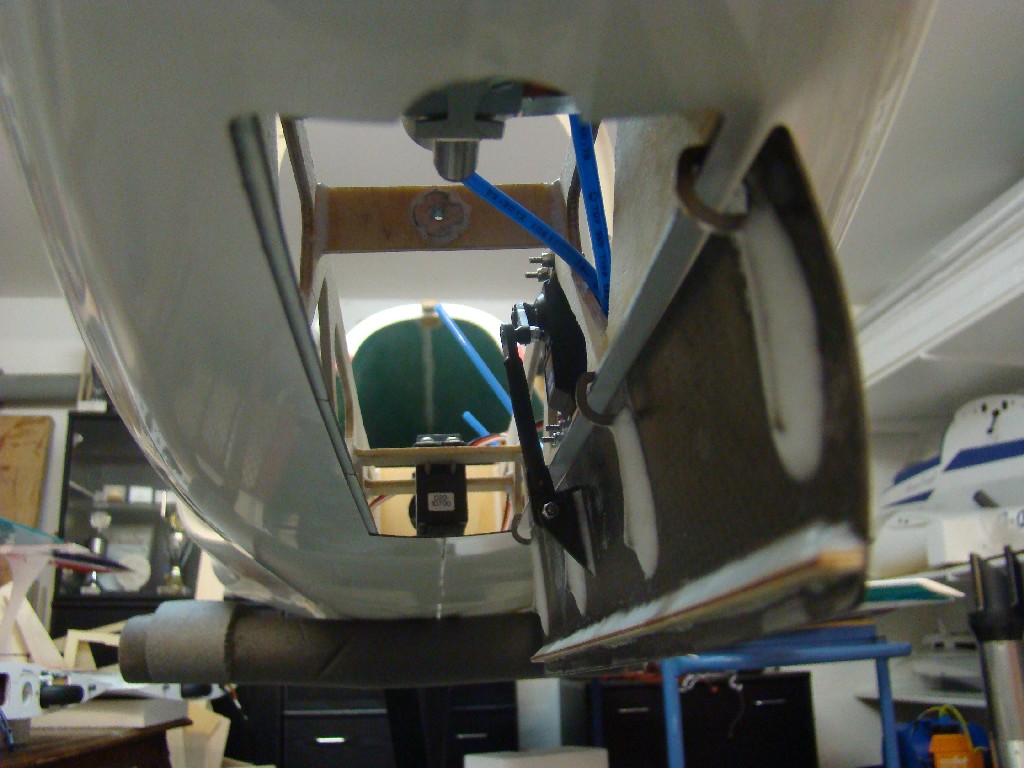

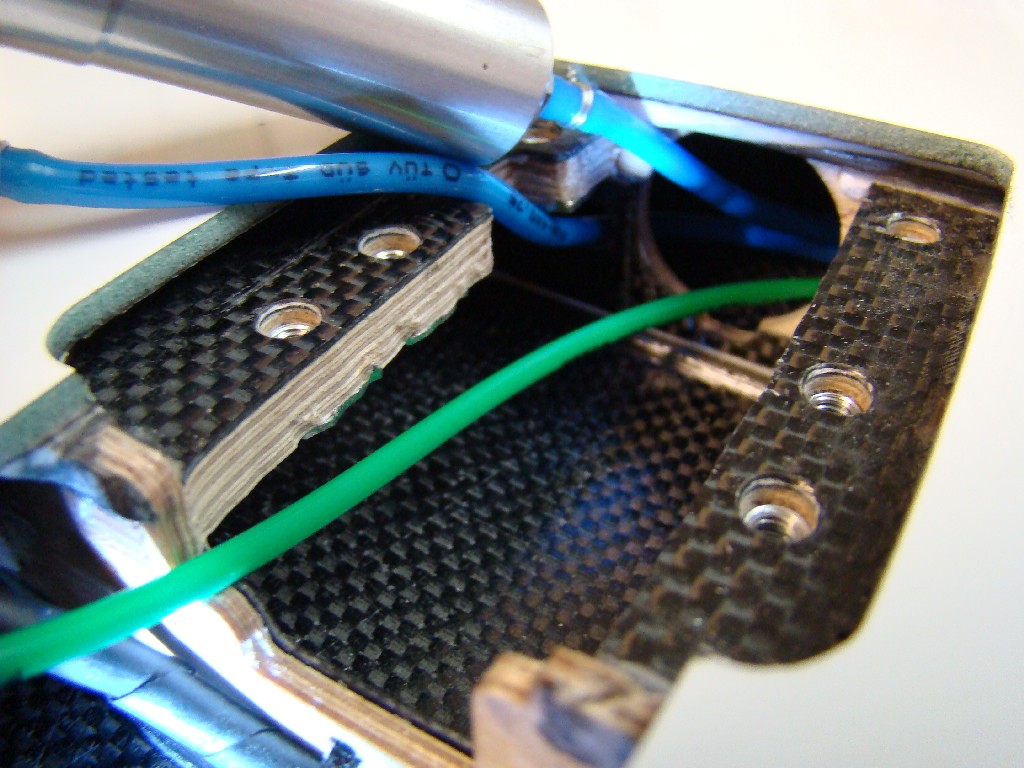

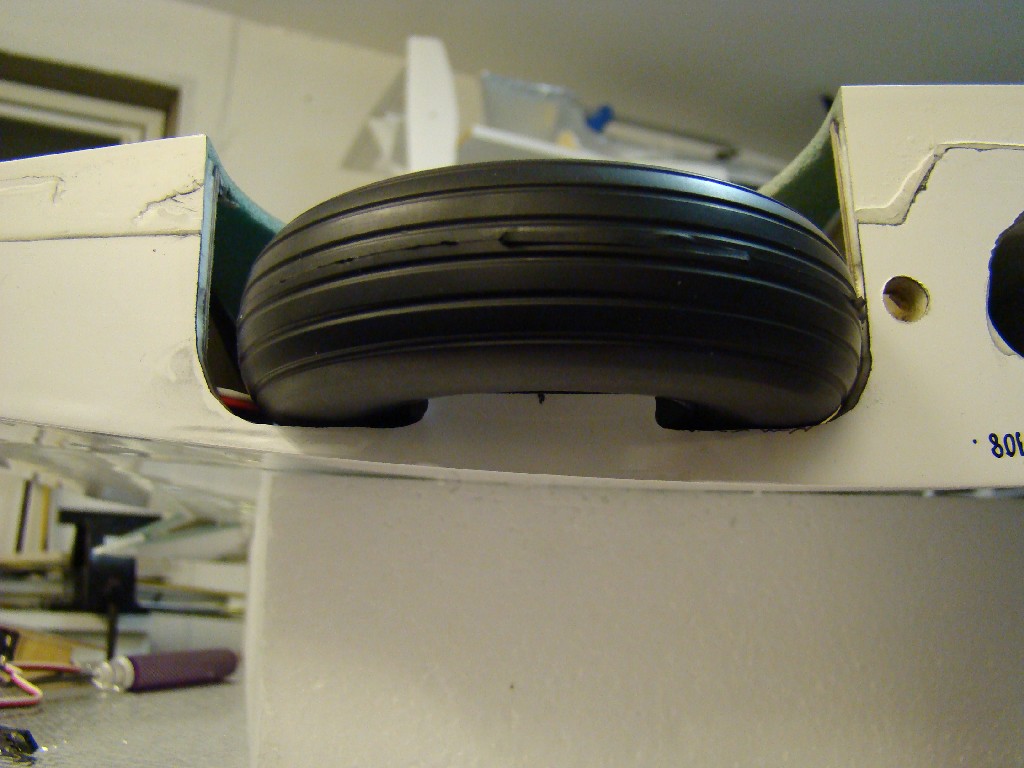

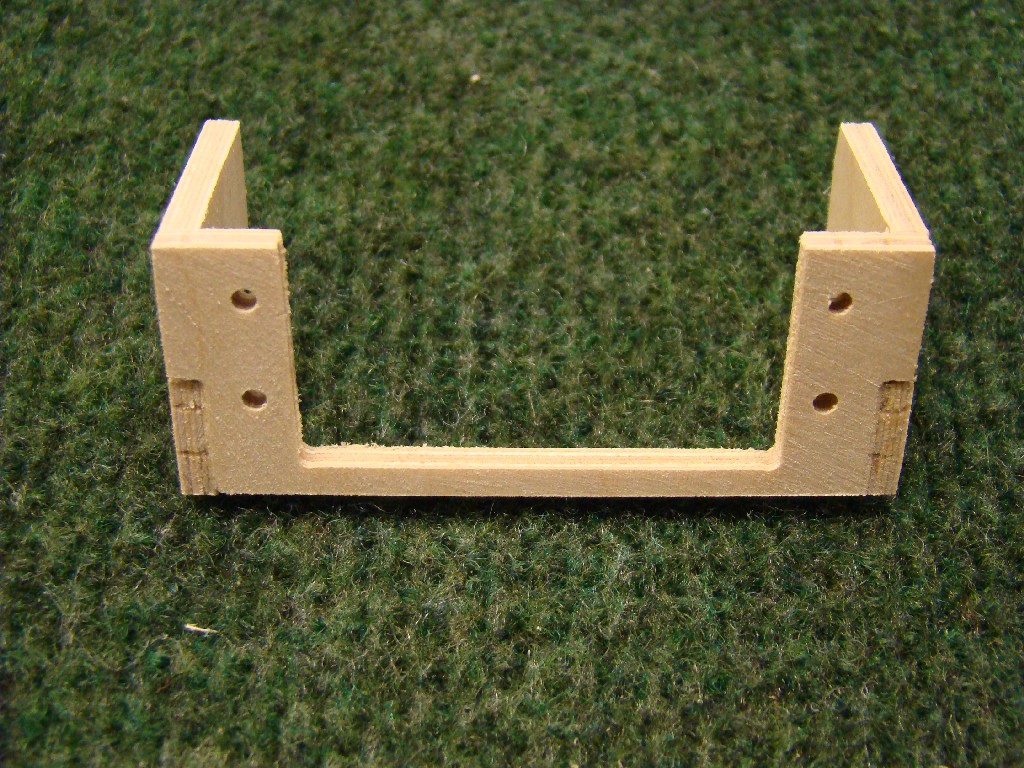

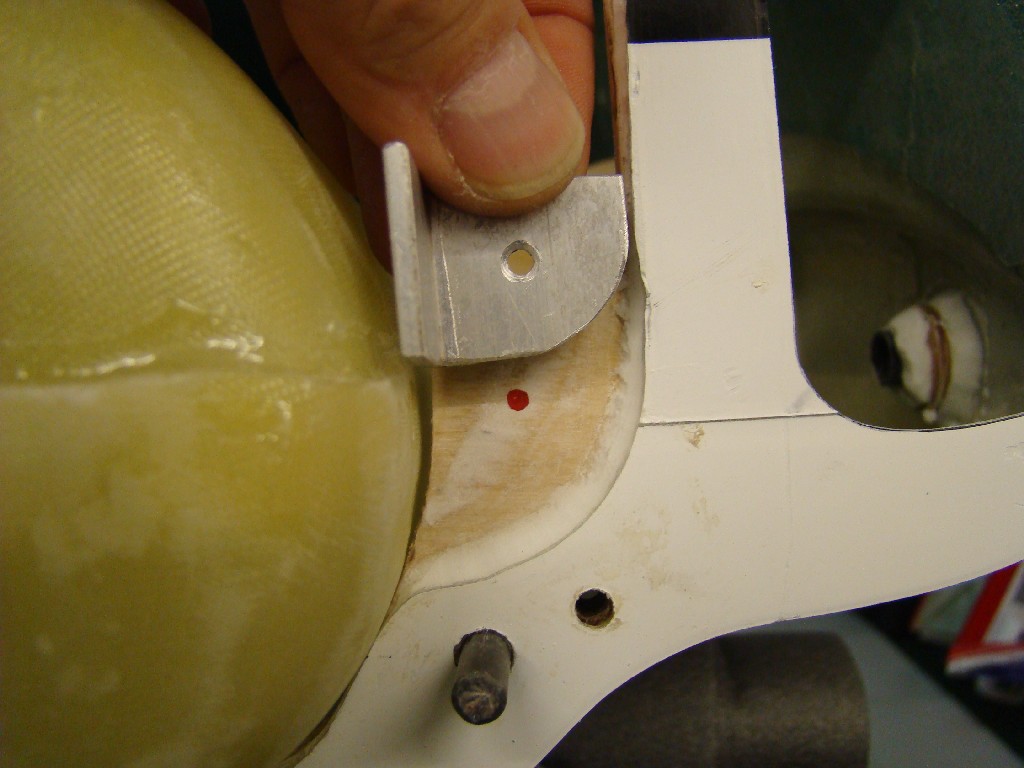

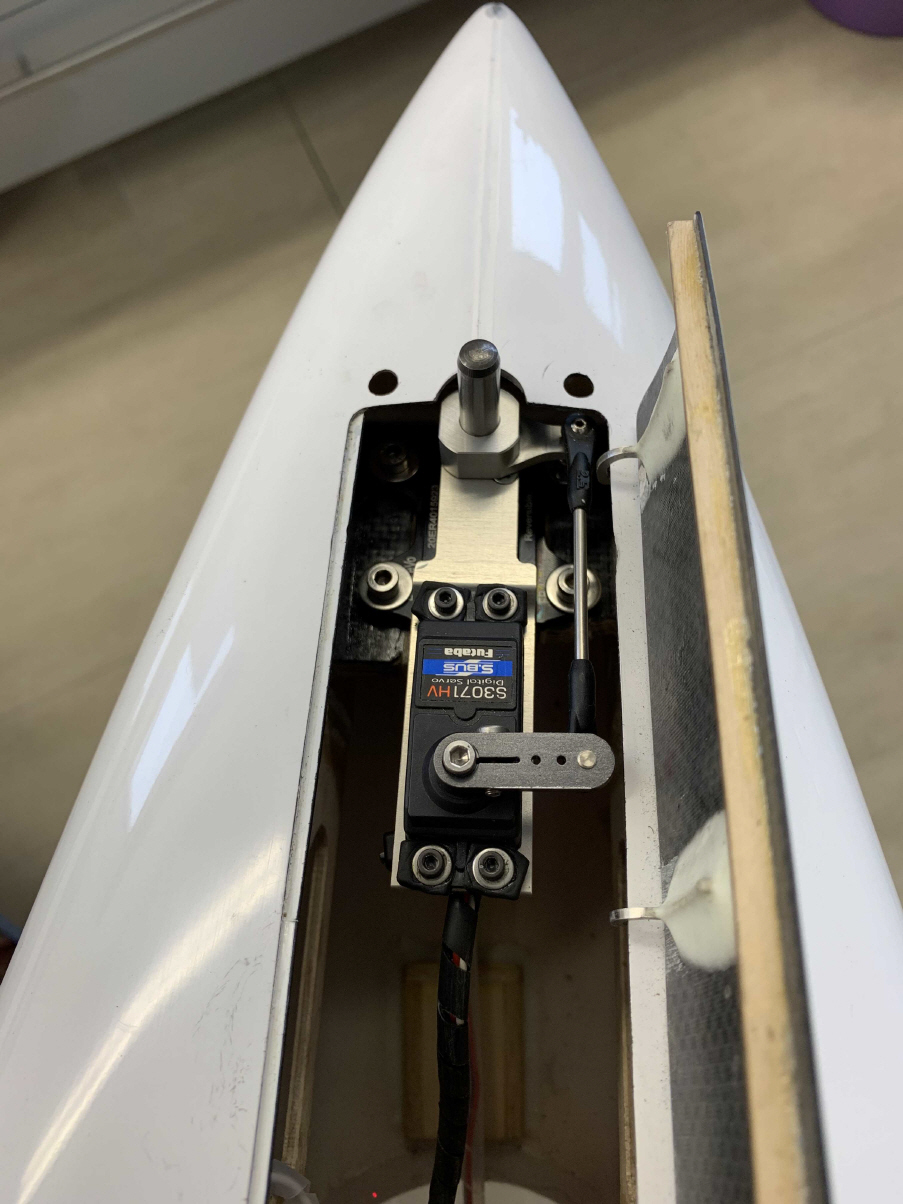

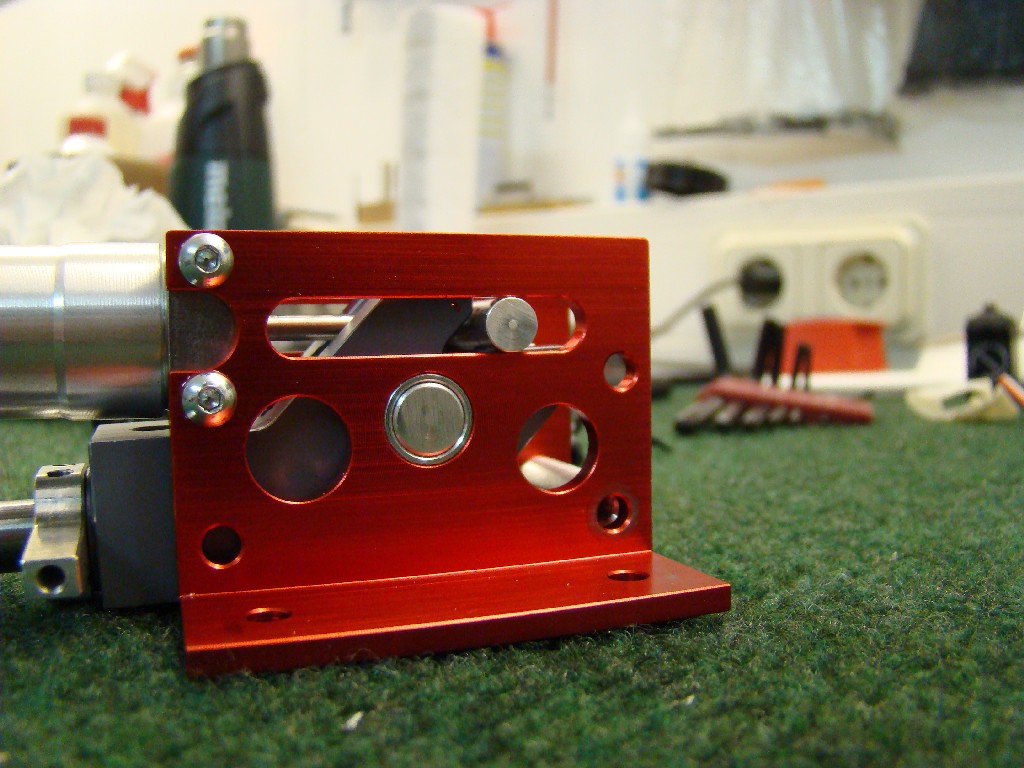

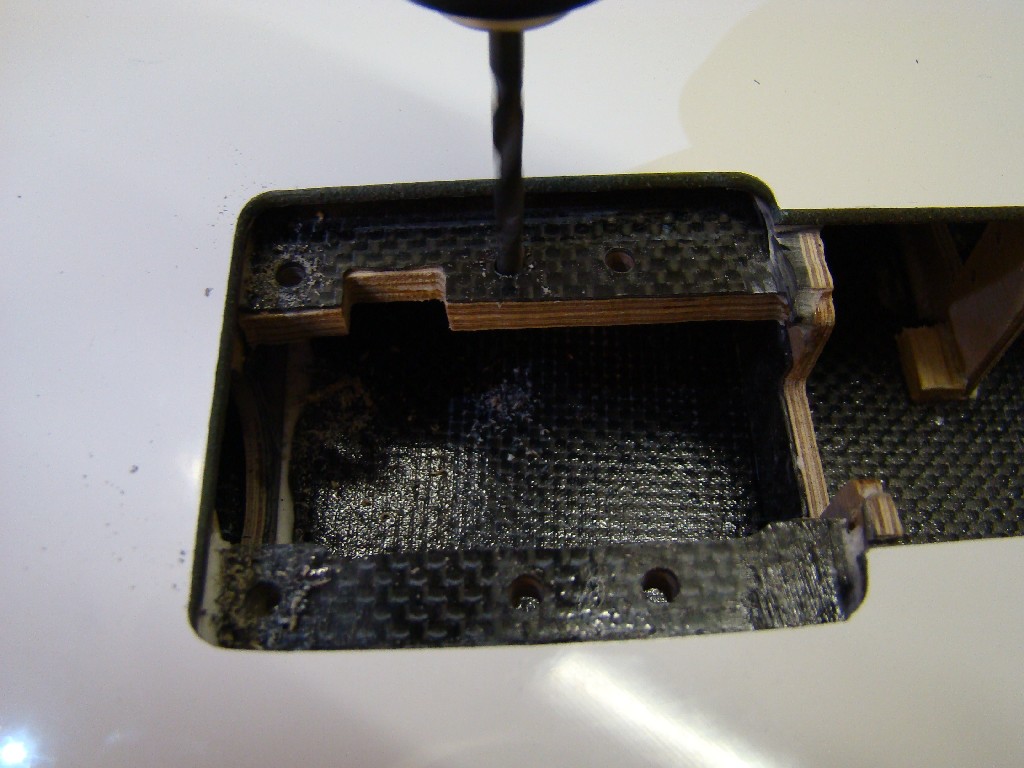

Das Bugfahrwerk muss leider so weit vorne festgeschraubt werden, dass die Löcher im Aluteil dafür nicht passen. Unter der Rumpfkante ist Bohren leider unmöglich! Daher wurden von mir zwei zusätzliche Löcher im Fahrwerksträger angebracht, um es befestigen zu können.

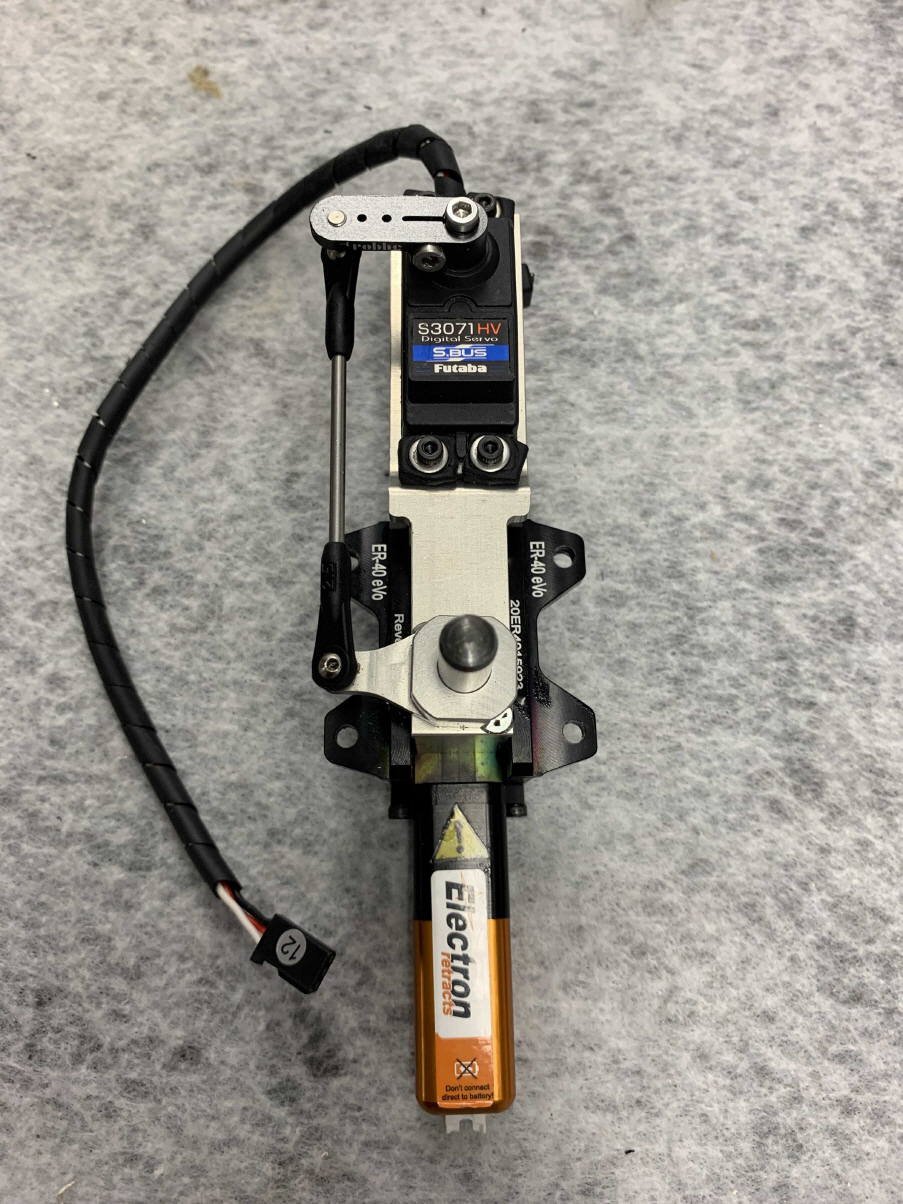

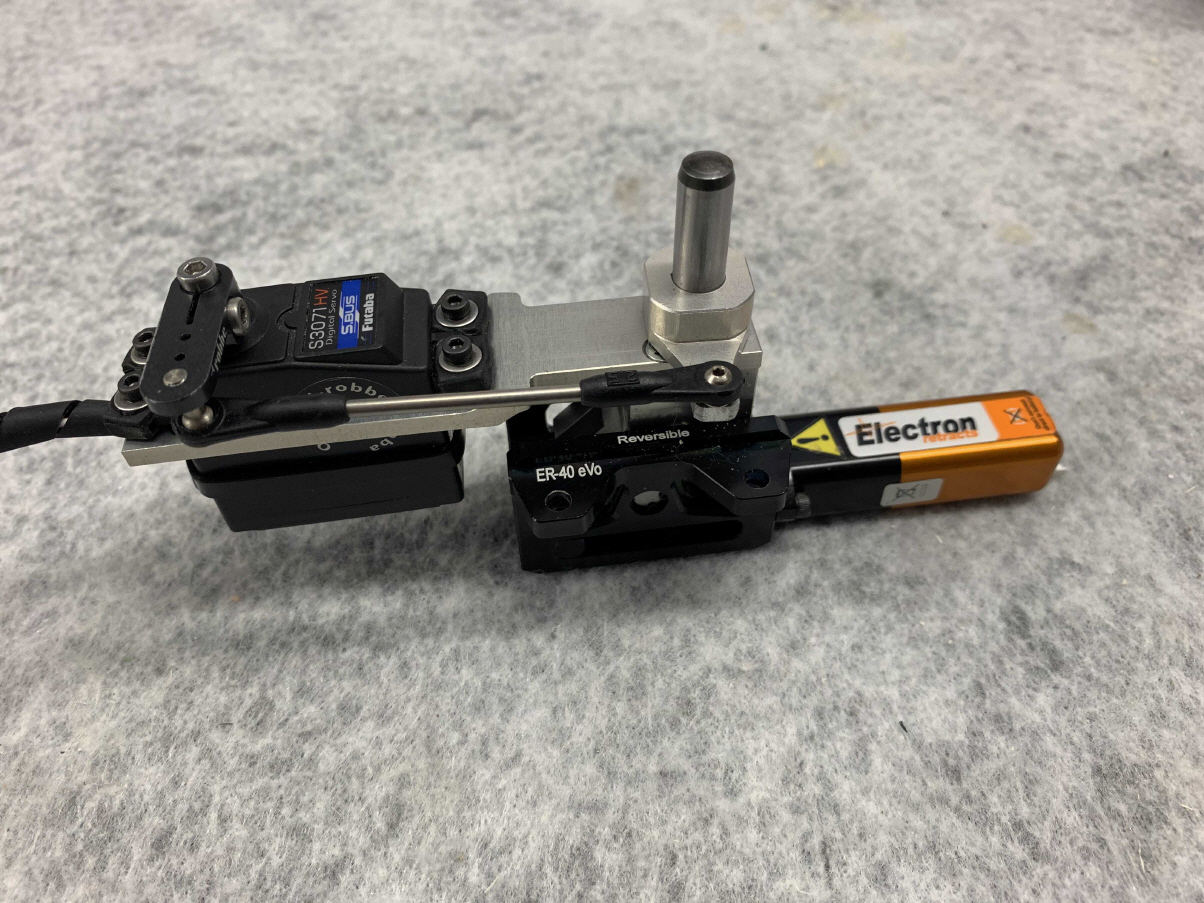

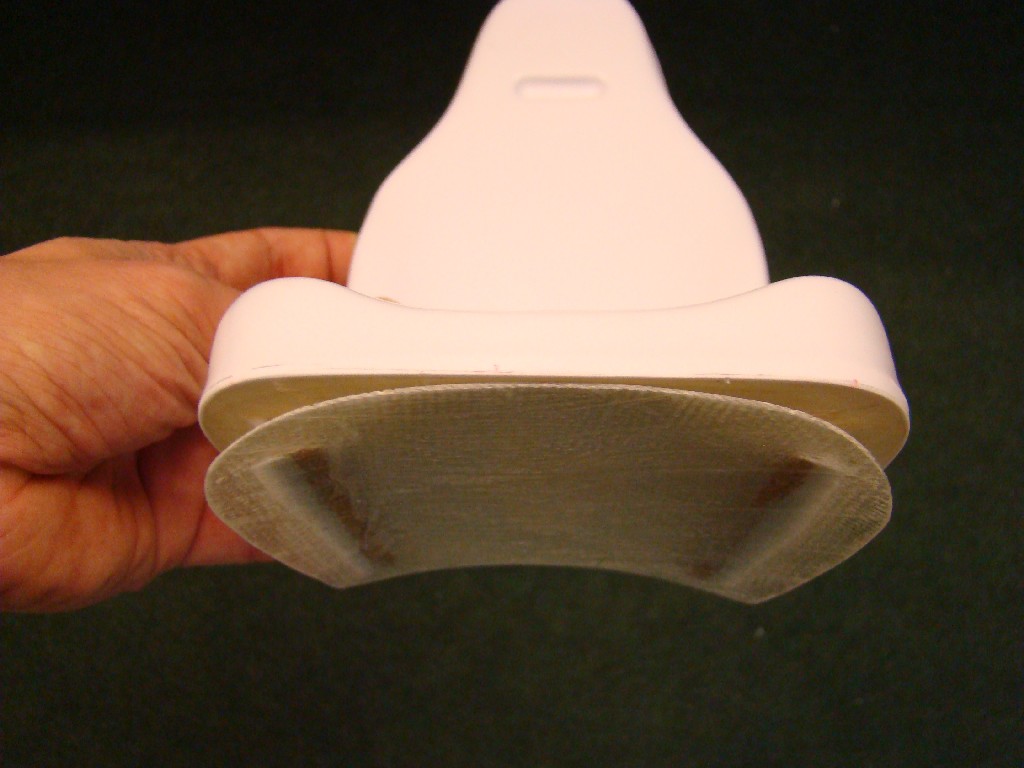

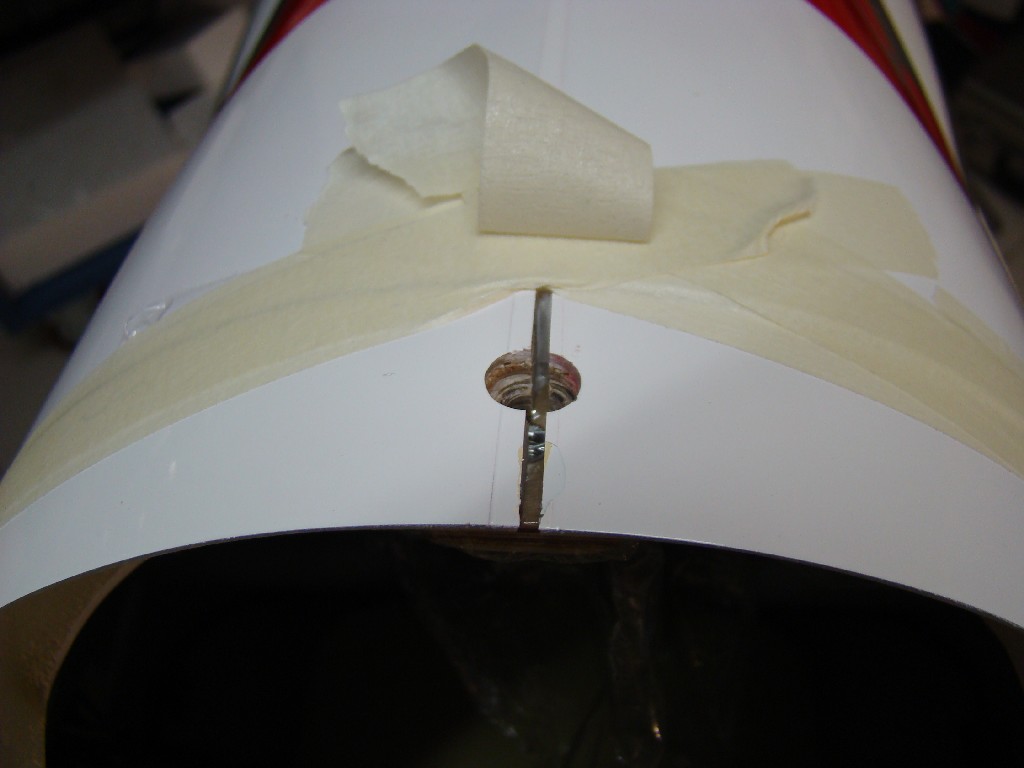

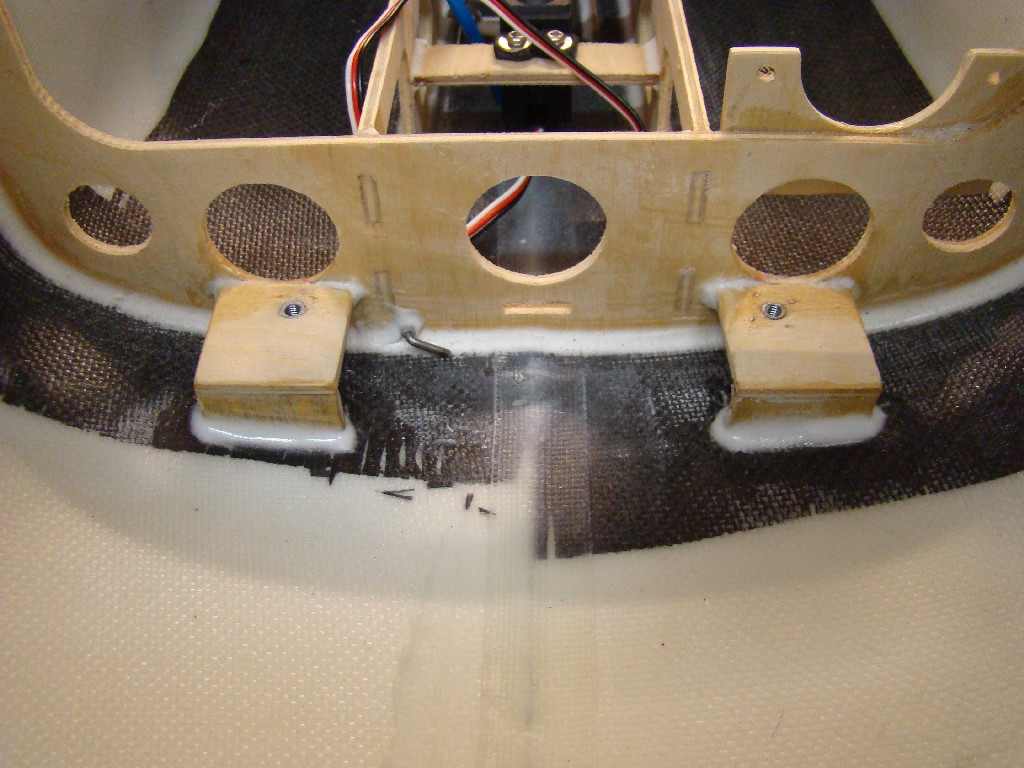

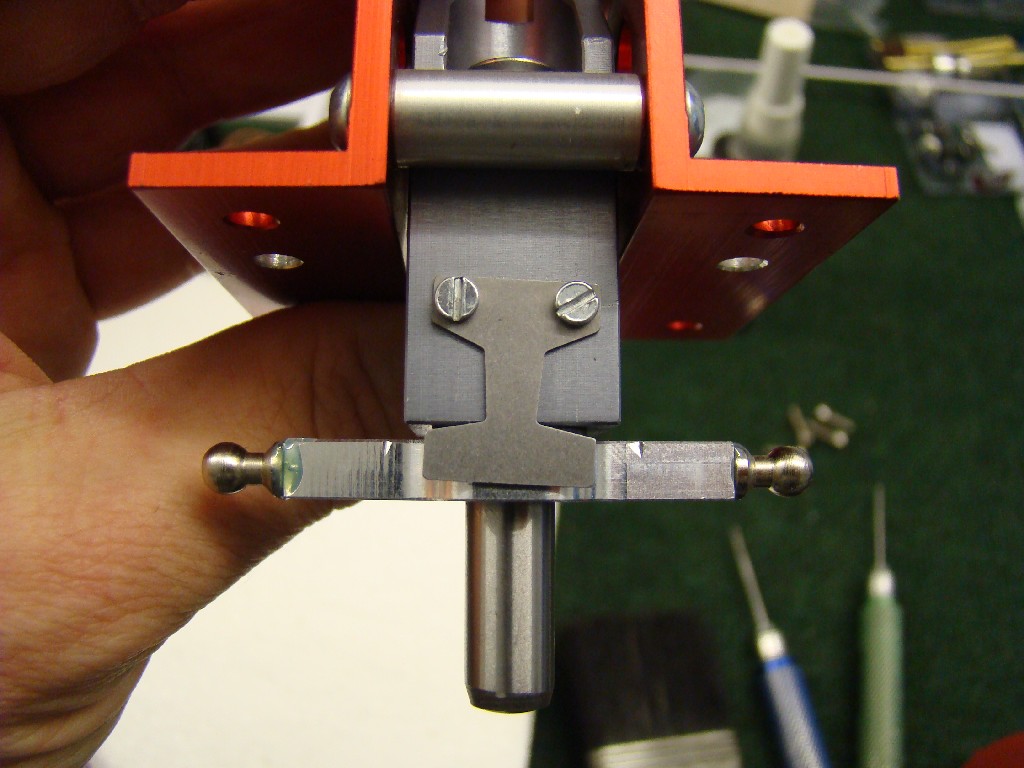

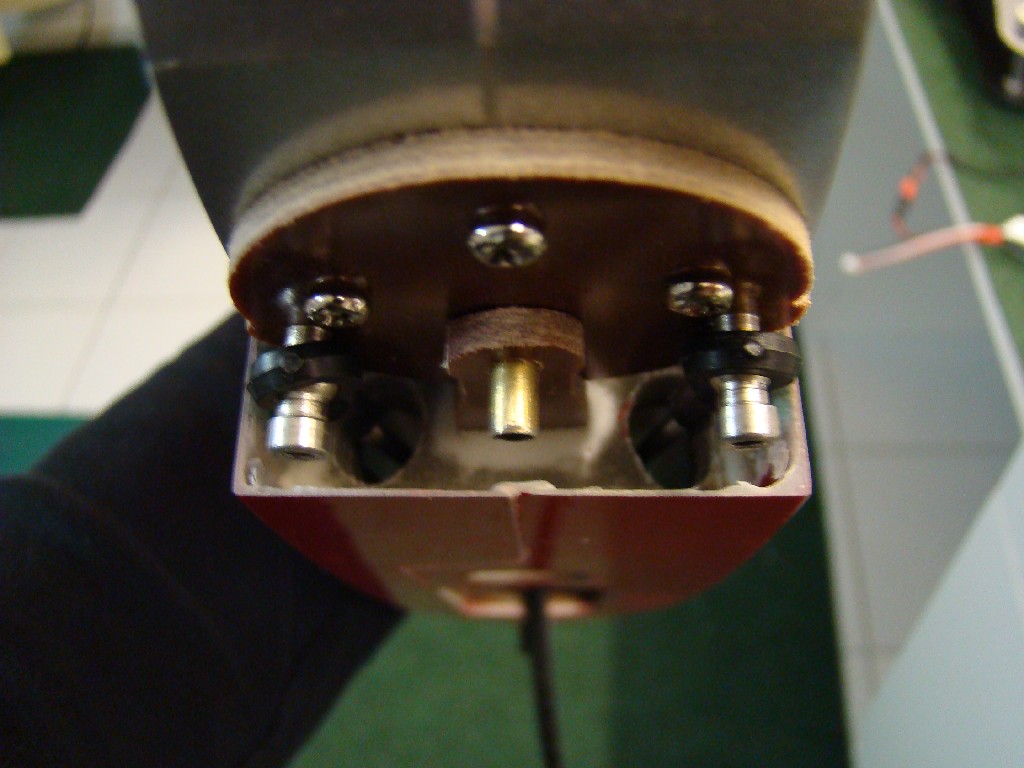

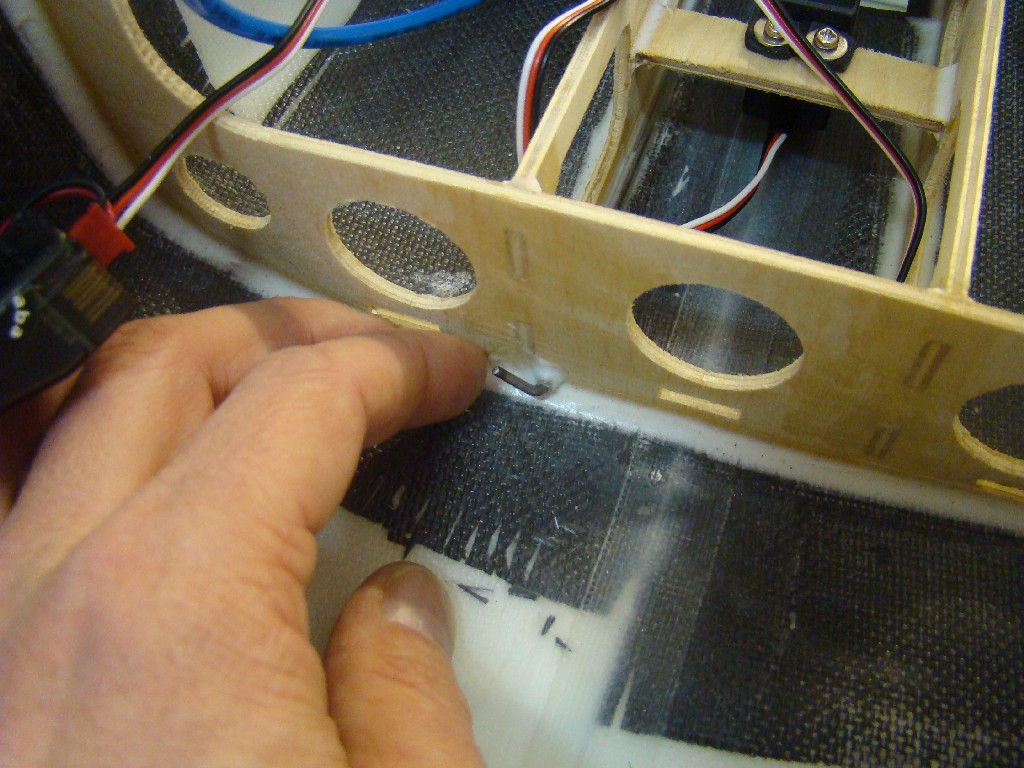

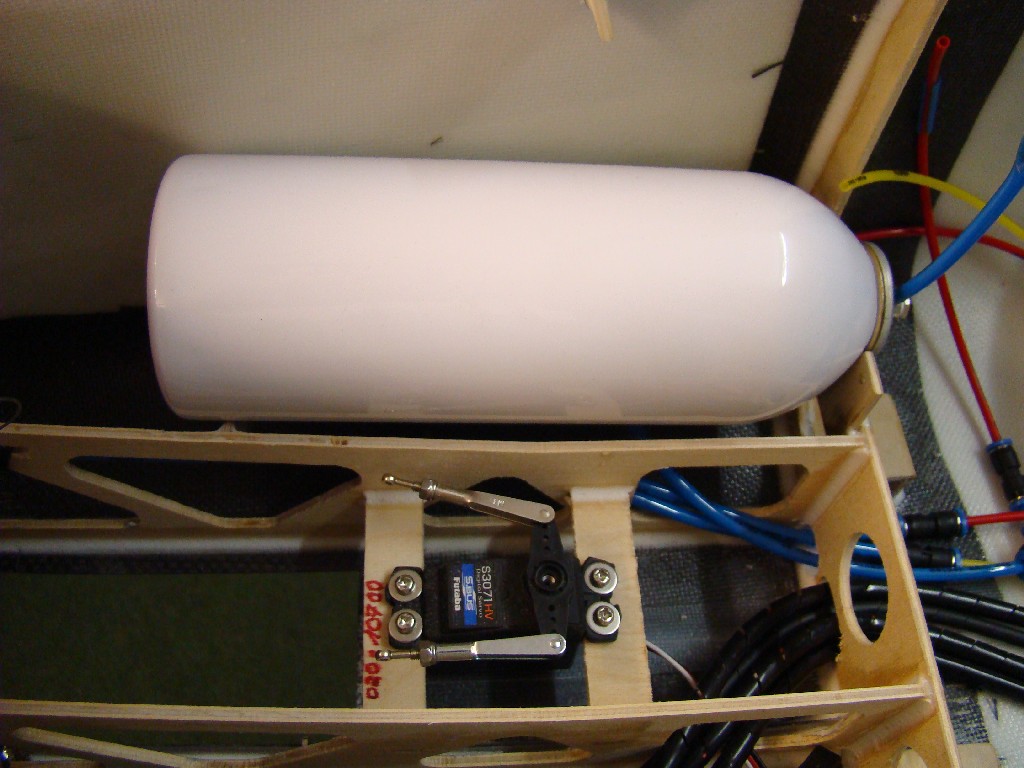

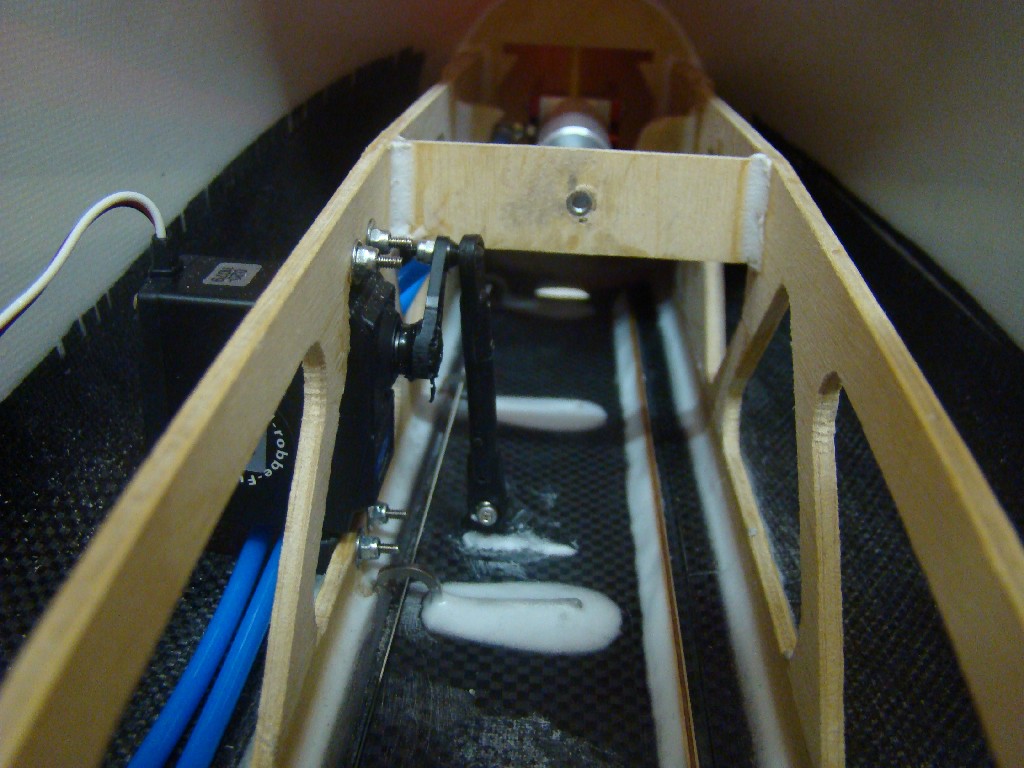

Ganz wichtiger Tip vom Kollegen und Bauberater Philip Baum, dem ich hiermit für seine professionelle Unterstützung danken möchte auf Bild 3 unter diesem Text. Ein Anschlag aus einlaminiertem Sperrholz, so daß sich das Bugfahrwerk im eingefahrenen Zustand im Rumpf nicht drehen kann. Das Lenkservo wird zusätzlich im eingefahrenen Zustand deaktiviert. So ist ein verklemmtes Bugrad unmöglich (zumindest haben wir alle vorhandenen Sicherheitsmöglichkeiten ausgeschöpft!).

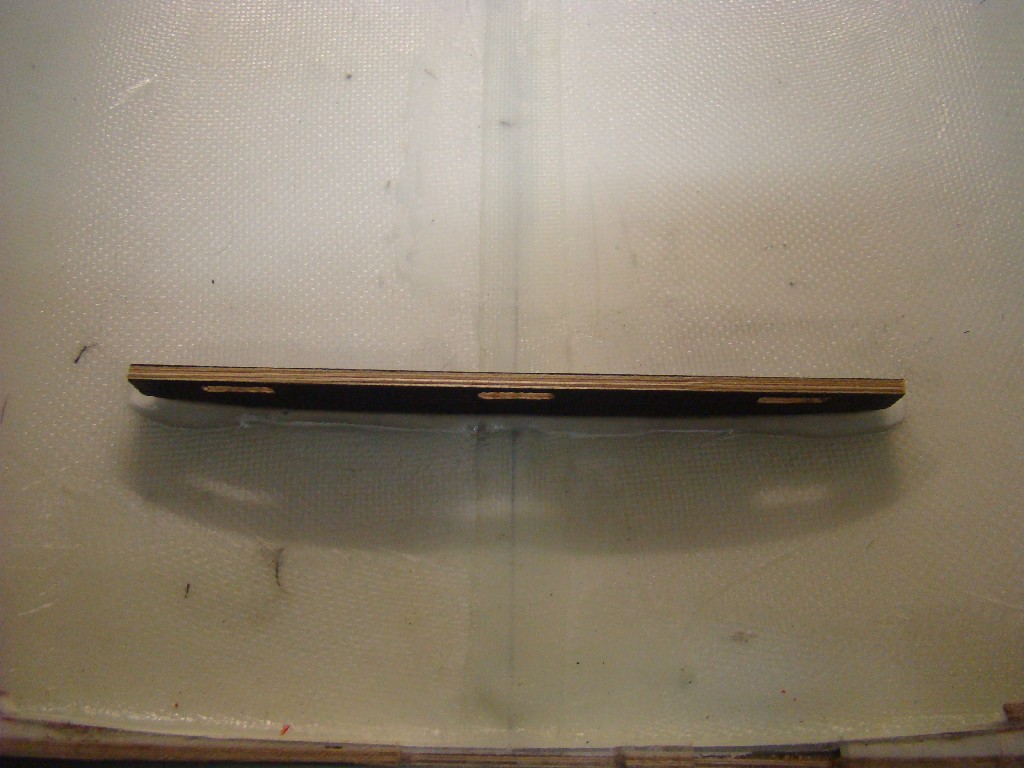

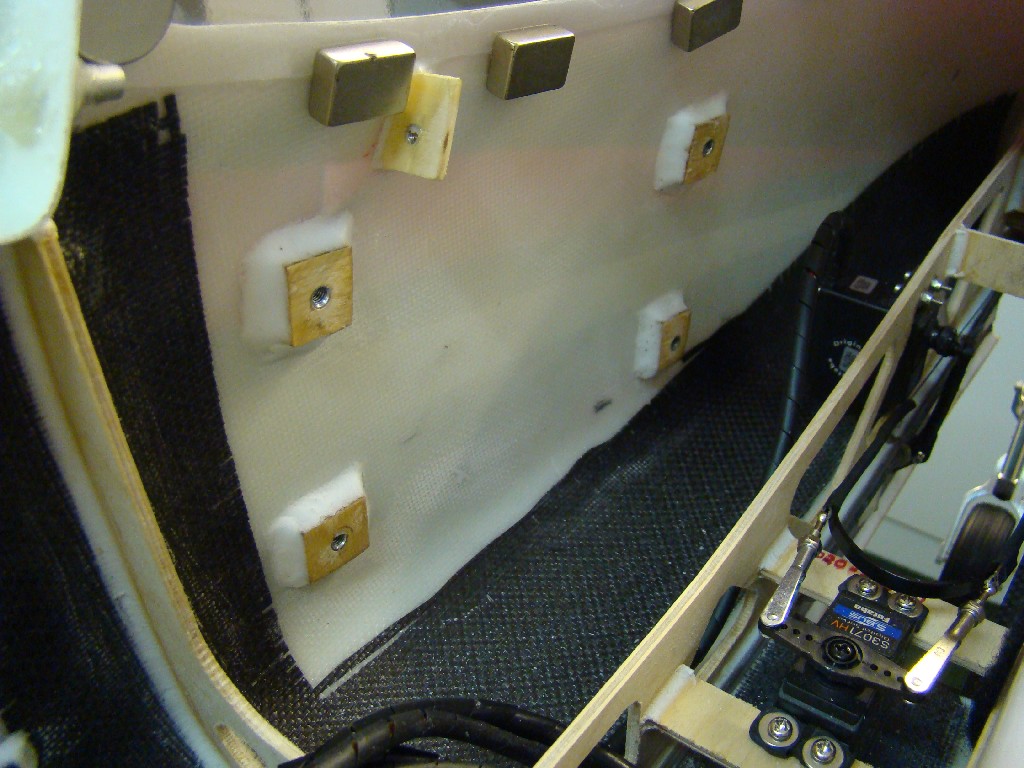

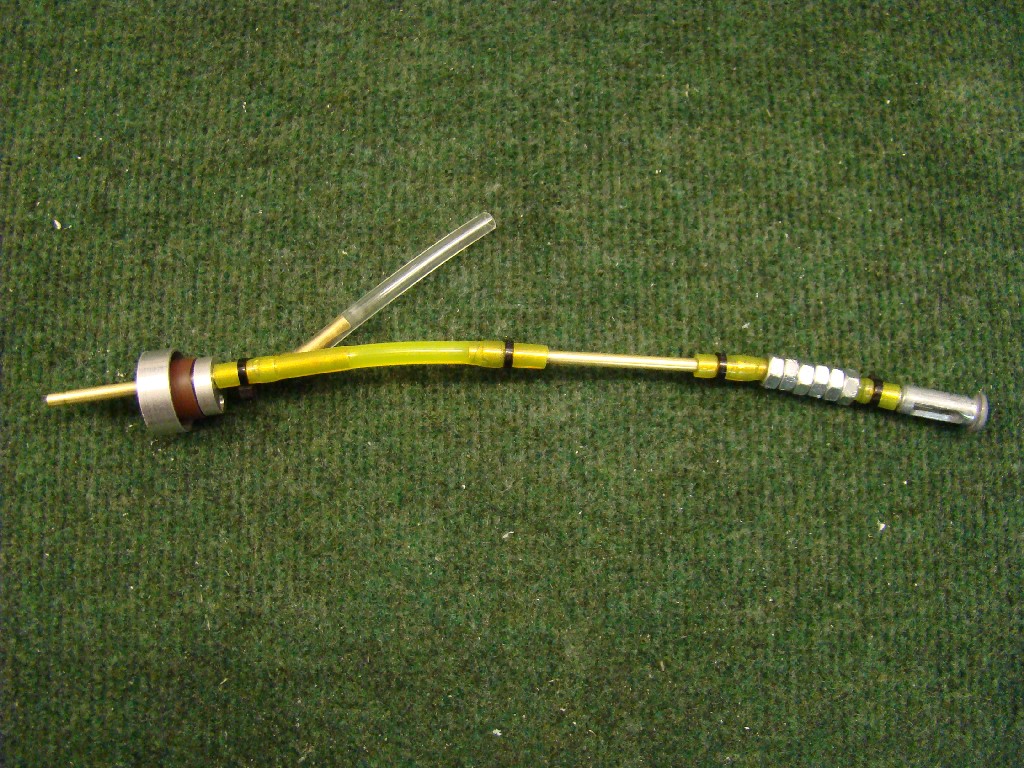

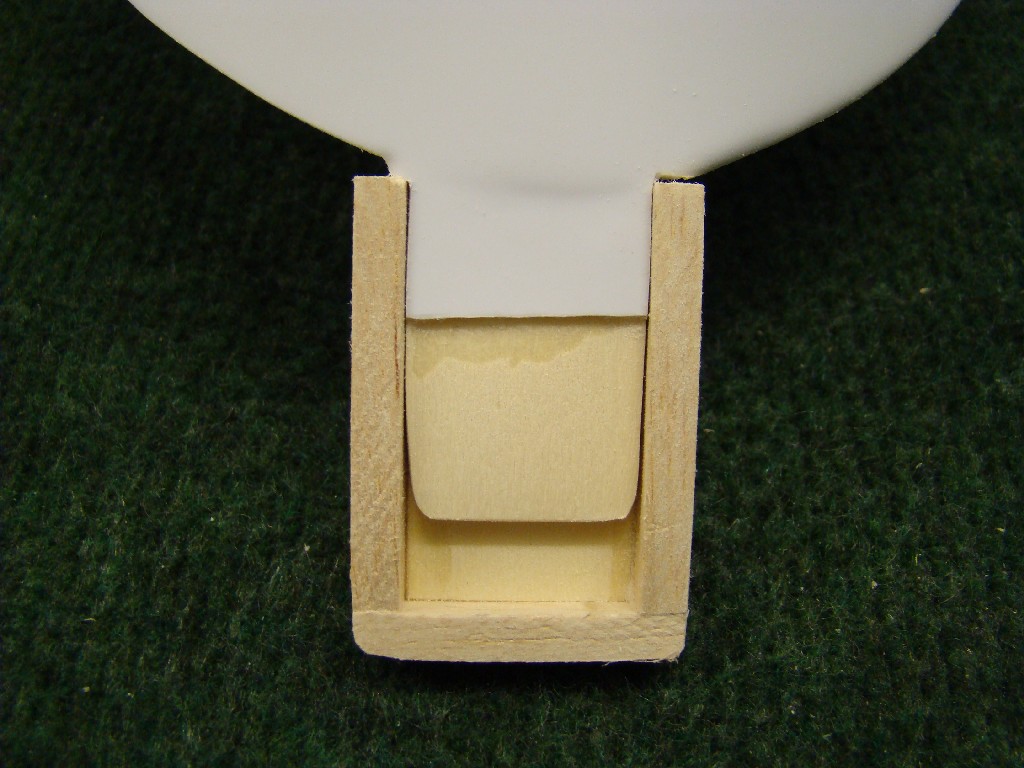

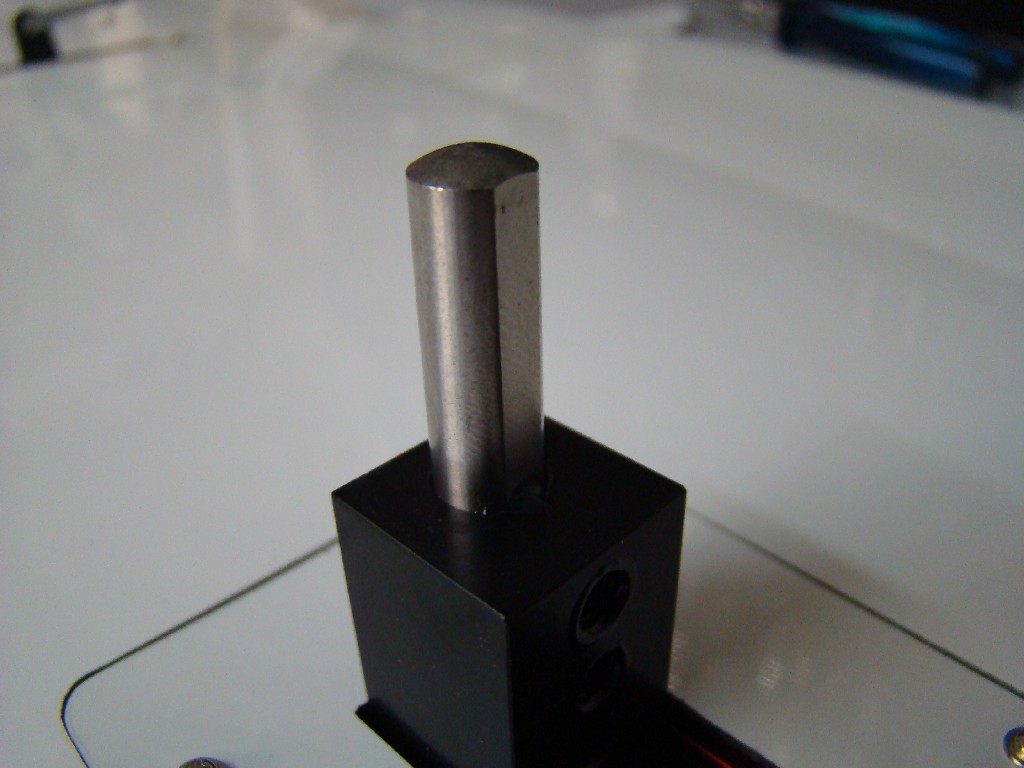

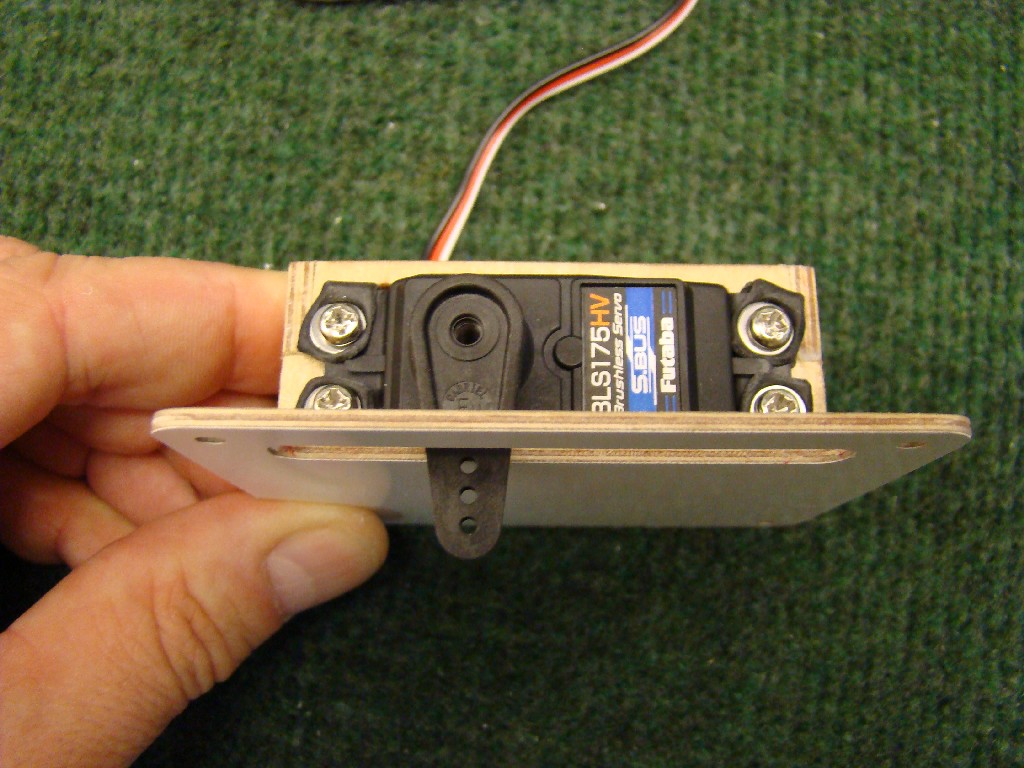

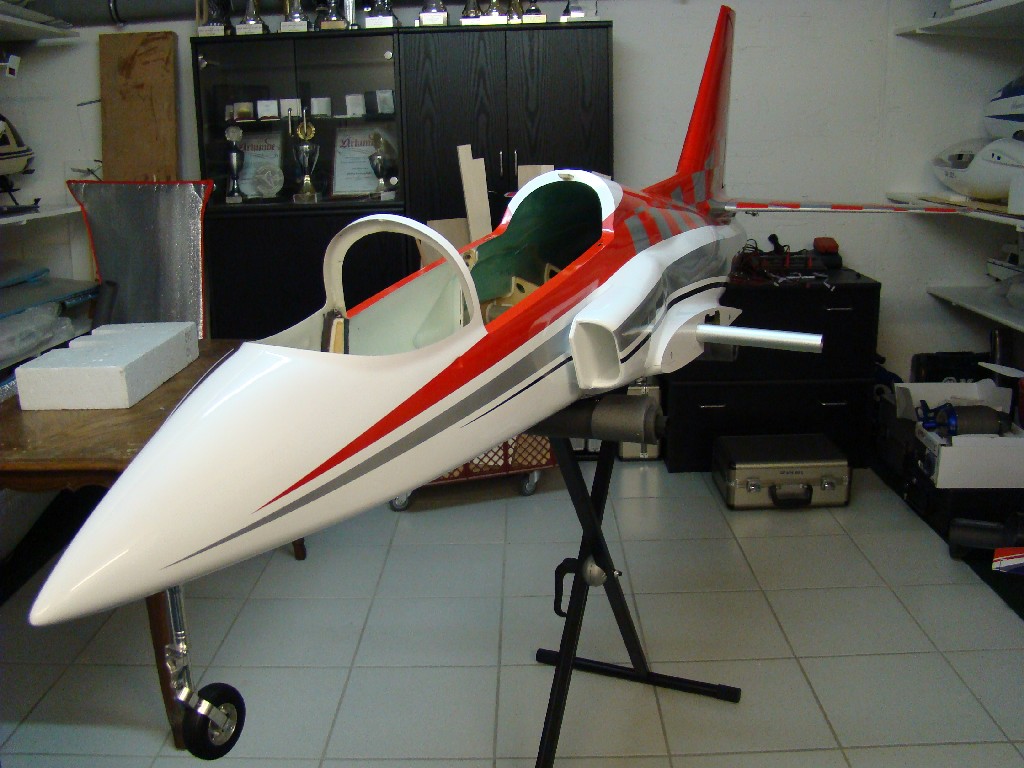

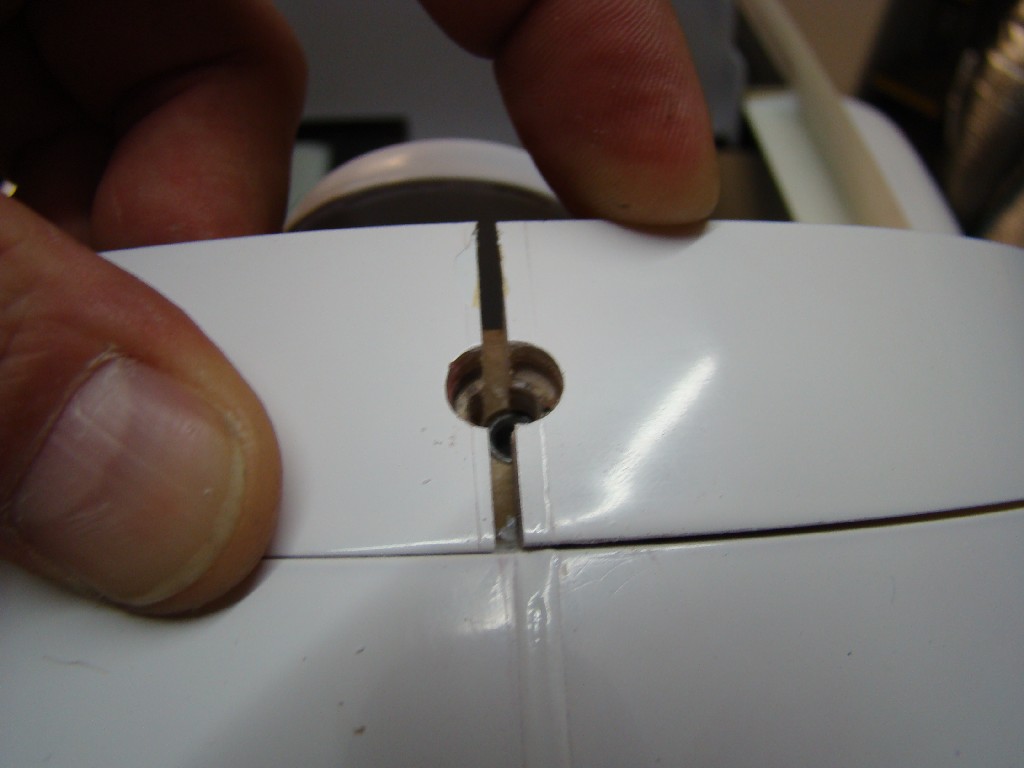

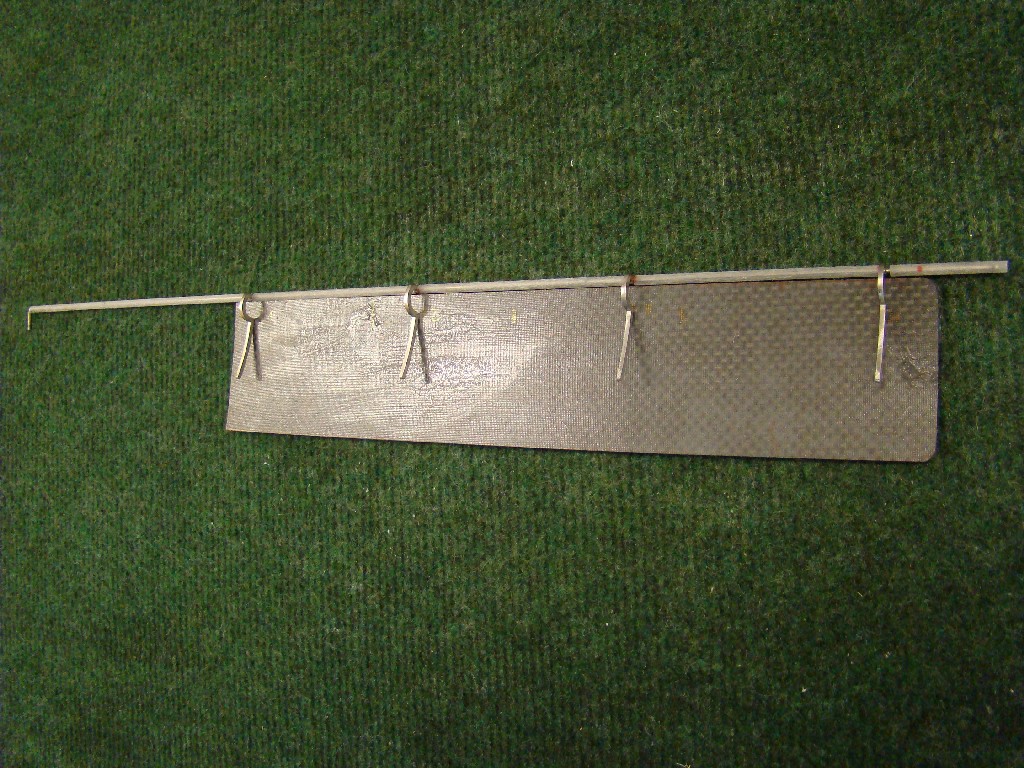

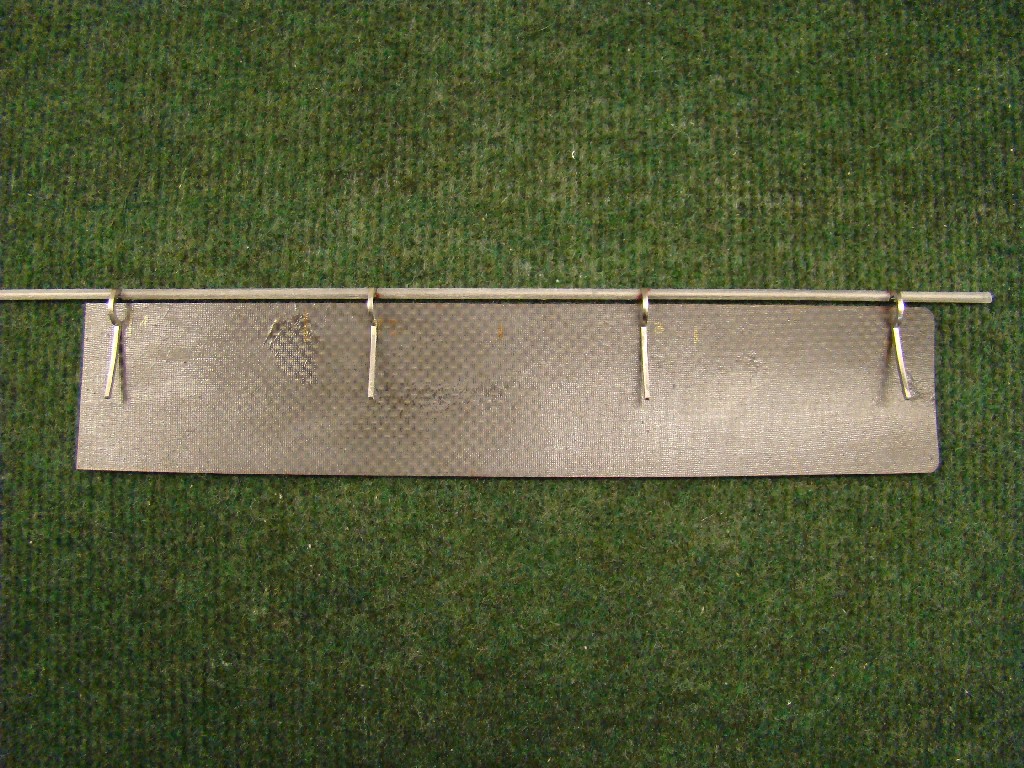

Die Bugfahrwerksklappe wird mit Scharnieren von Schambeck angebracht. Dafür wird ein Bowdenzugrohr (für 2 mm Stahldraht) im Rumpf eingeharzt, das an den Scharnierstellen unterbrochen ist. So ist die Klappe jederzeit durch Rausziehen des Stahldrahtes abnehmbar (Bild 4 unter diesem Text).

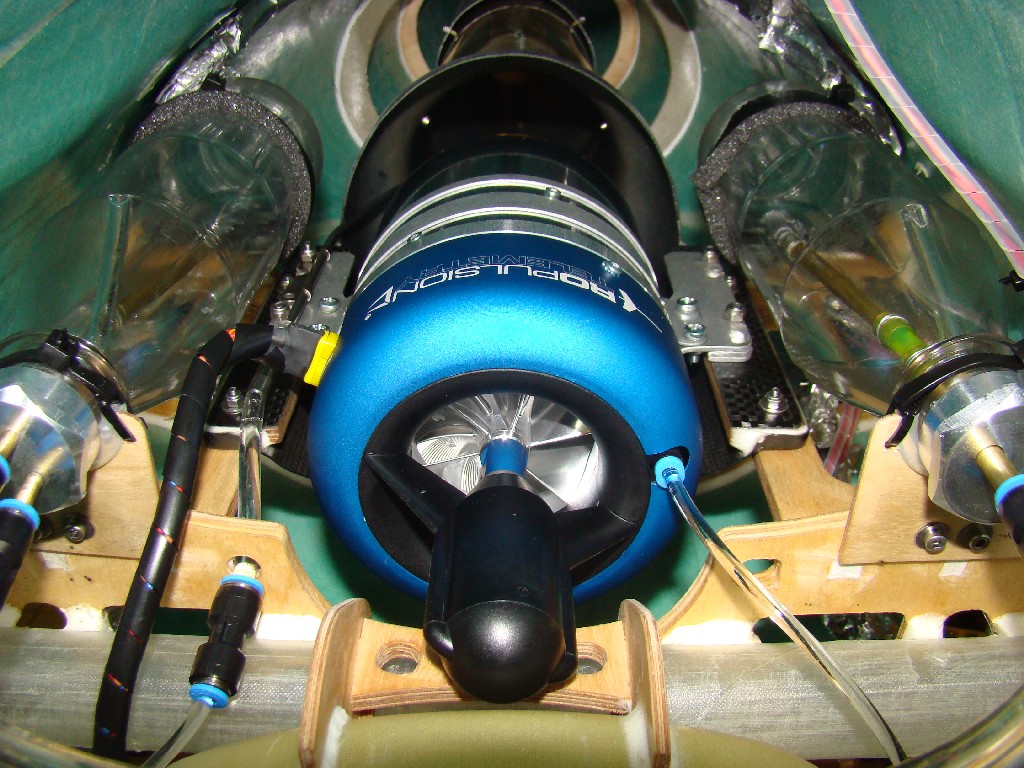

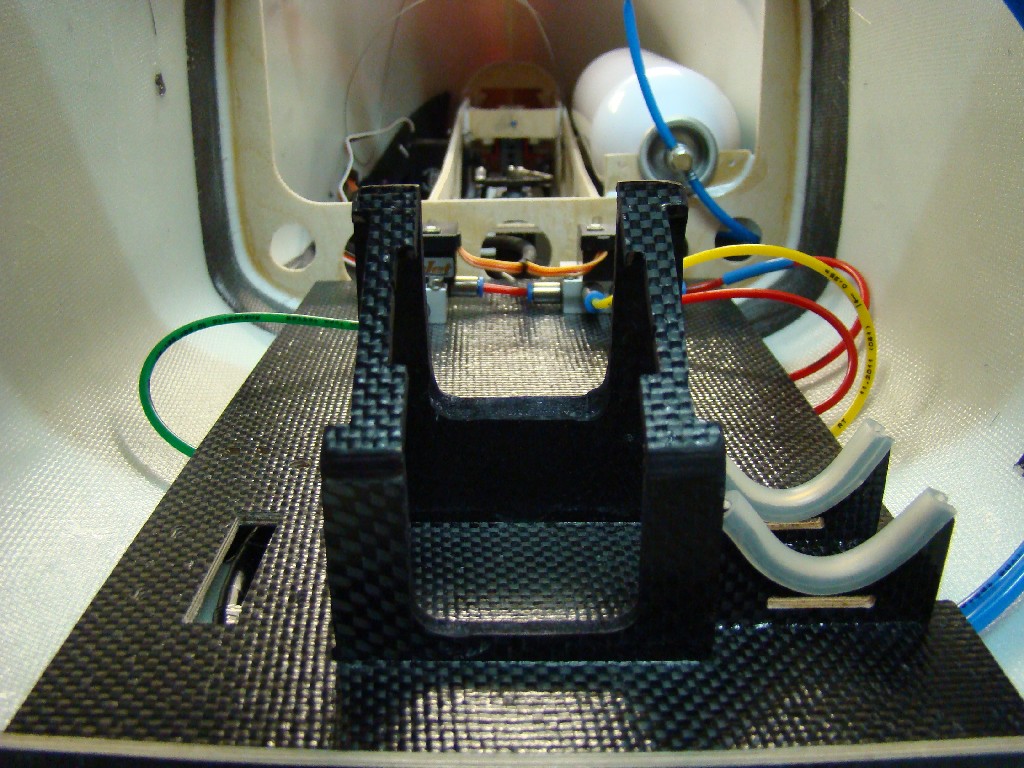

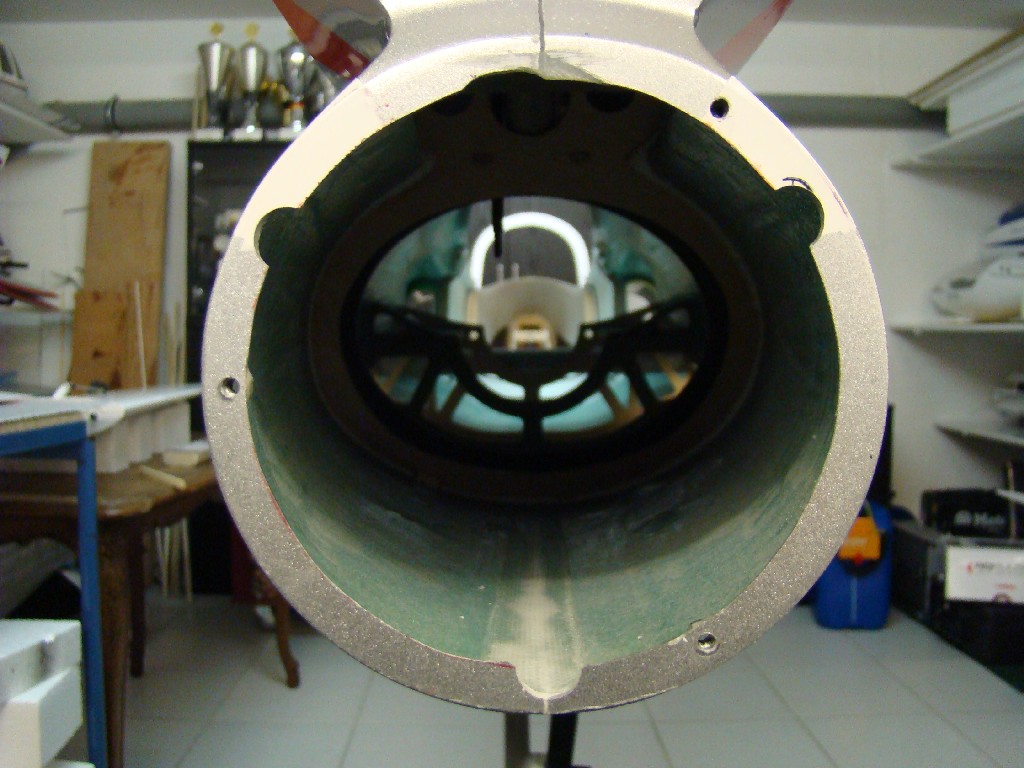

Turbineneinbau

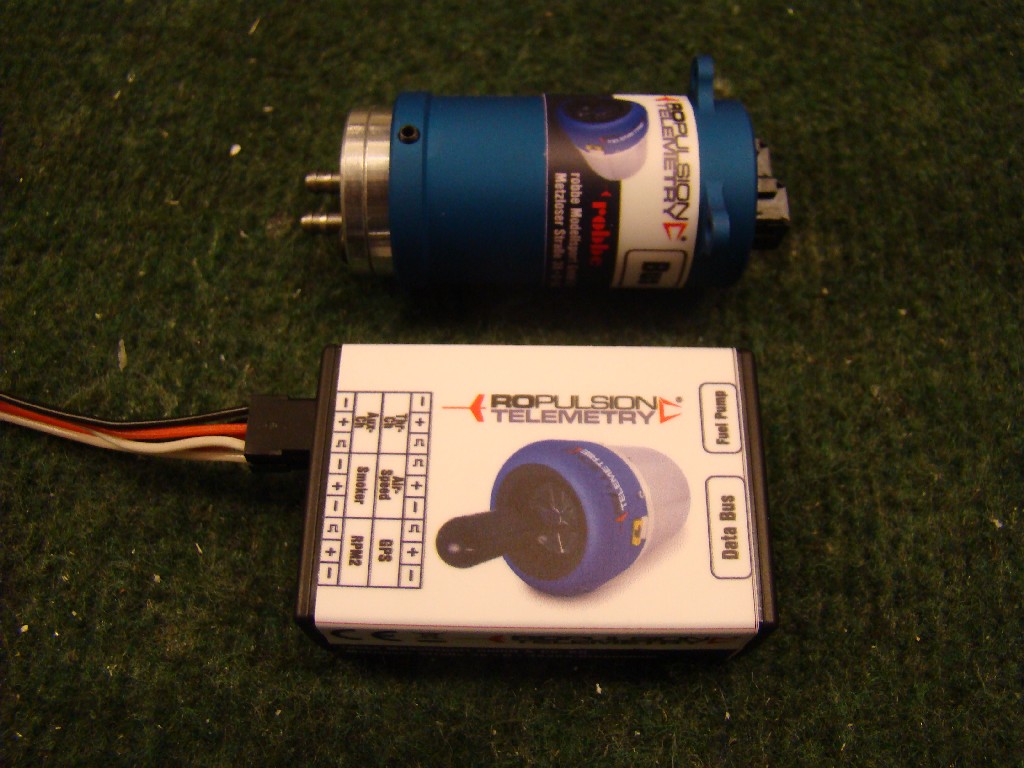

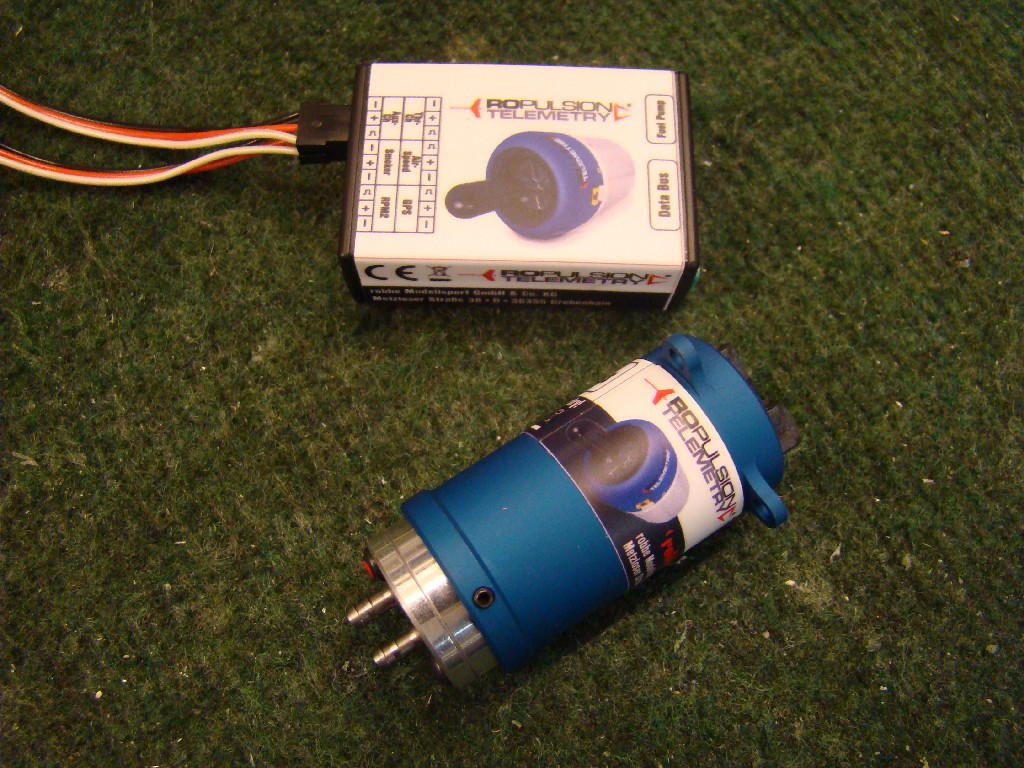

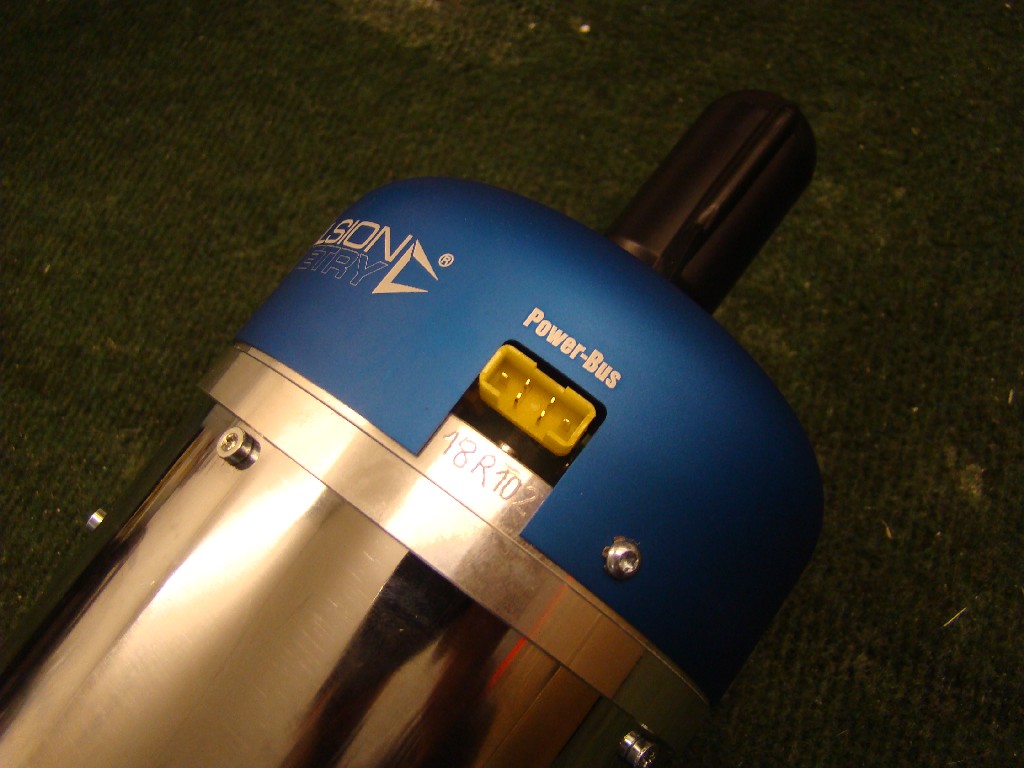

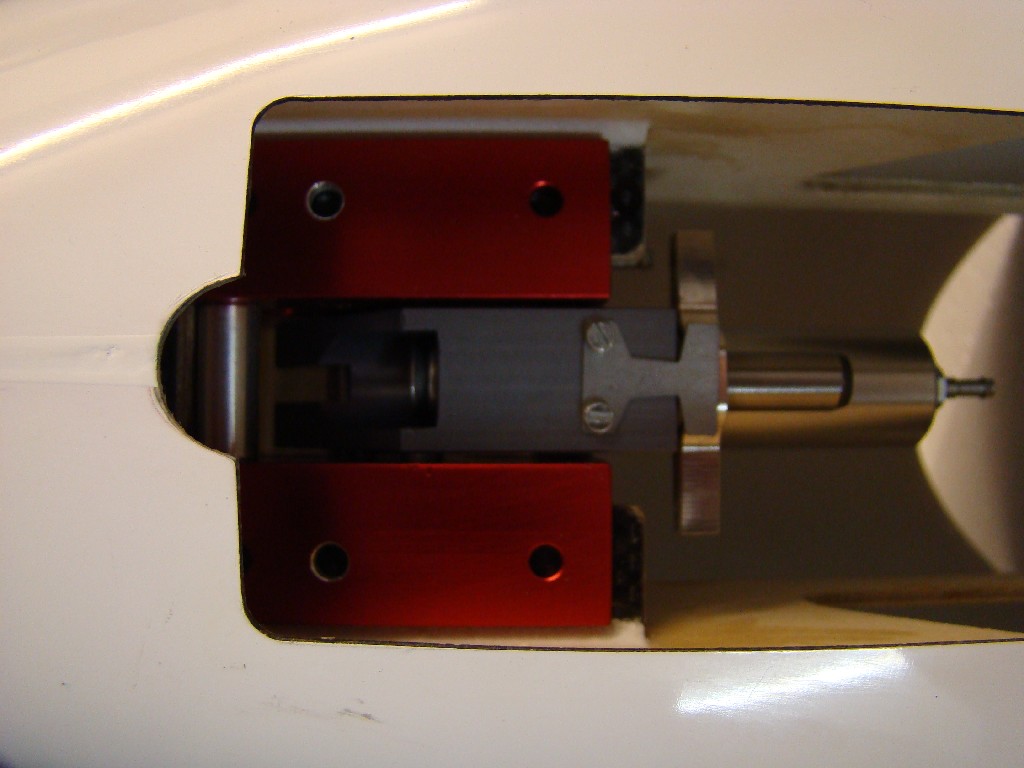

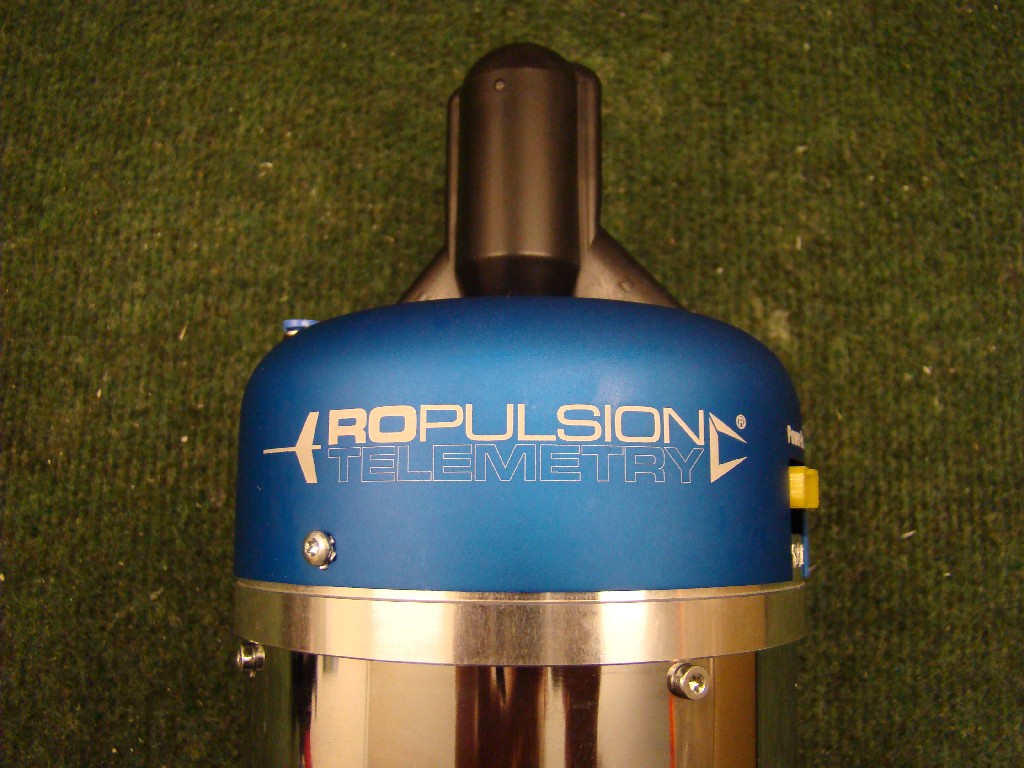

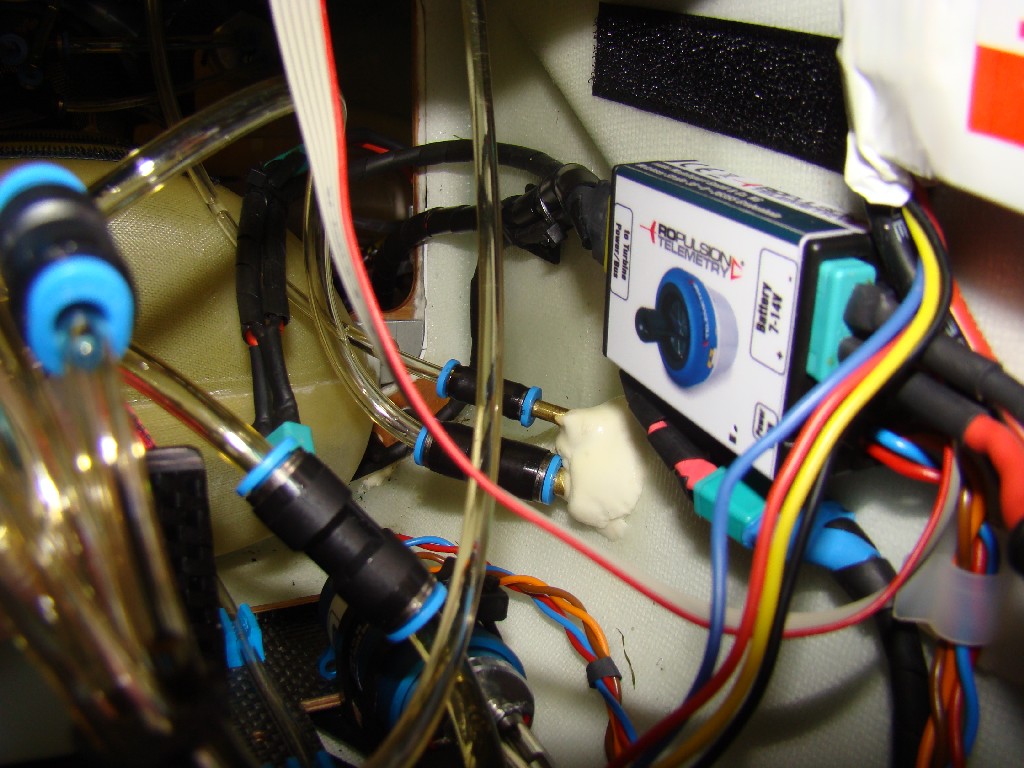

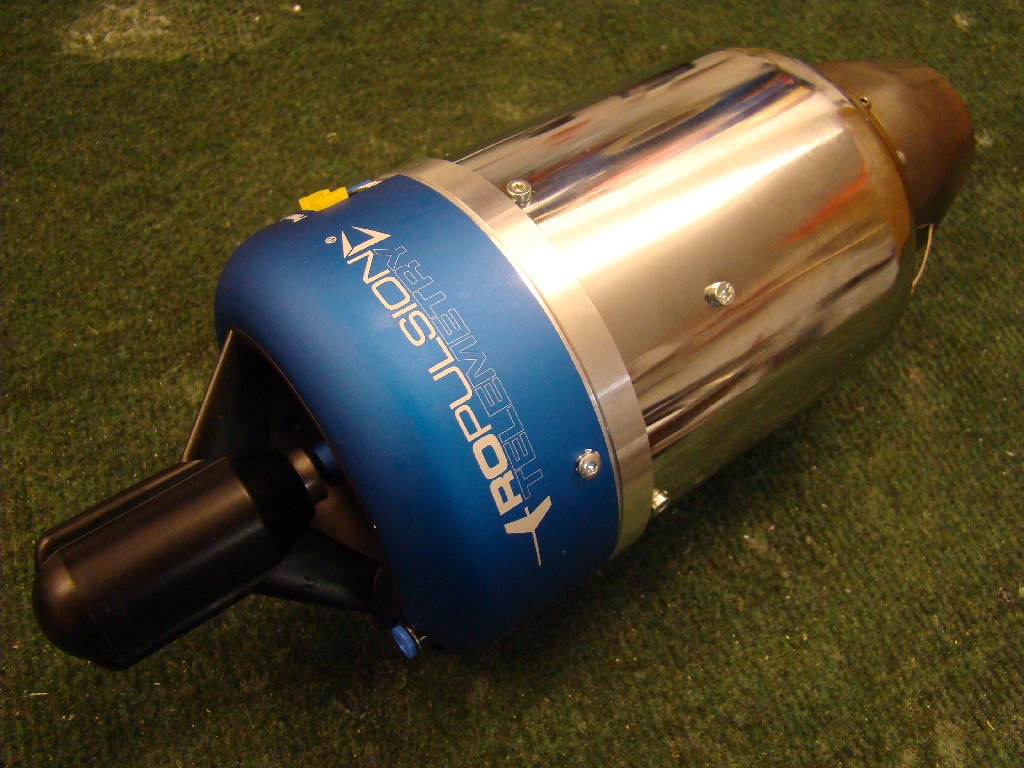

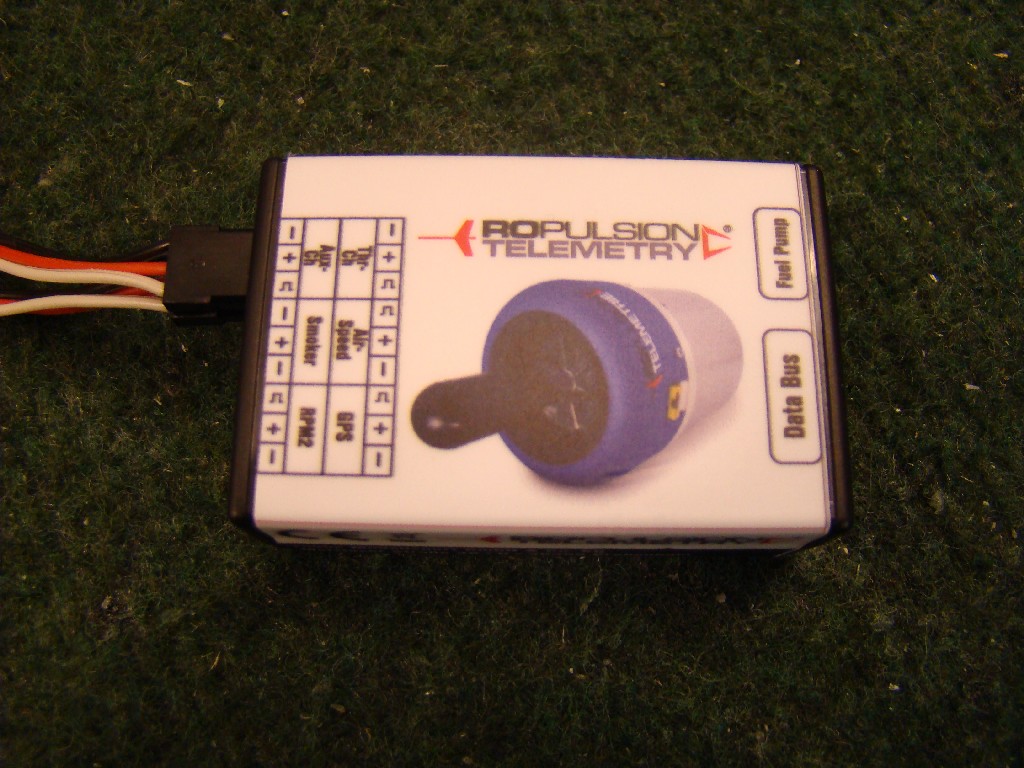

Zum Einsatz kommt eine Robbe Ropulsion 175 Telemetrie.

http://www.robbe.de/ropulsion-turbine-175-telemetrie.html

Diese kommt jetzt neu auf den Markt und wurde in Zusammenarbeit mit dem für hochwertige Turbinen bekannten Hersteller Jetcat entwickelt. Eines der herausragenden Merkmale der neuen Robbe Ropulsion Turbinenserie ist die integrierte Futaba-S.BUS2-kompatible Telemetrie-Funktion.

Die Auslieferung der robbe Ropulsion Telemetrie Turbinen beginnt Ende März 2014. Die Hardware der ausgelieferten Turbinen ist zu diesem Zeitpunkt voll telemetriefähig und alle Sensoren und Elektronikkomponenten sind integriert. Zur Inbetriebnahme der Telemetriefunktionen mit Futaba Fernsteuerungen ist zusätzlich ein Software Update der Futaba Sender (und unter Umständen der Turbinen-ECU) erforderlich. Das benötigte Update für die Sender T18MZ und FX32 wird voraussichtlich Mai/Juni 2014 von Futaba kostenlos bereitgestellt. Die Bereitstellung des Updates erfolgt wie üblich über die robbe Webseite im Bereich für registrierte Futaba Kunden.

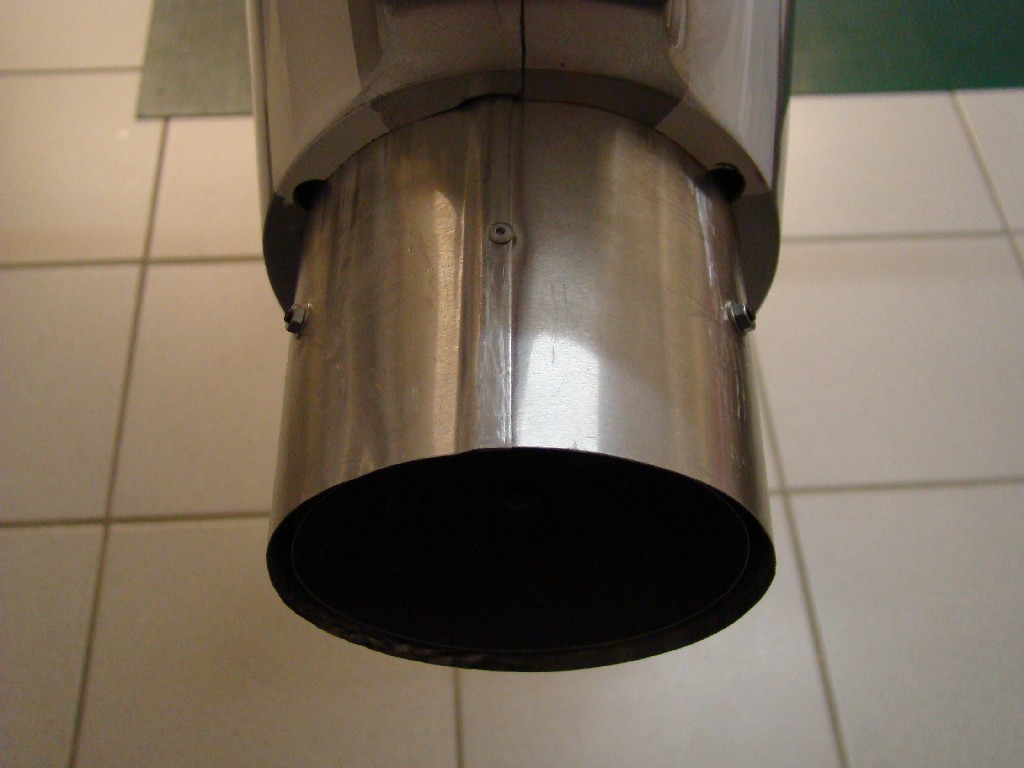

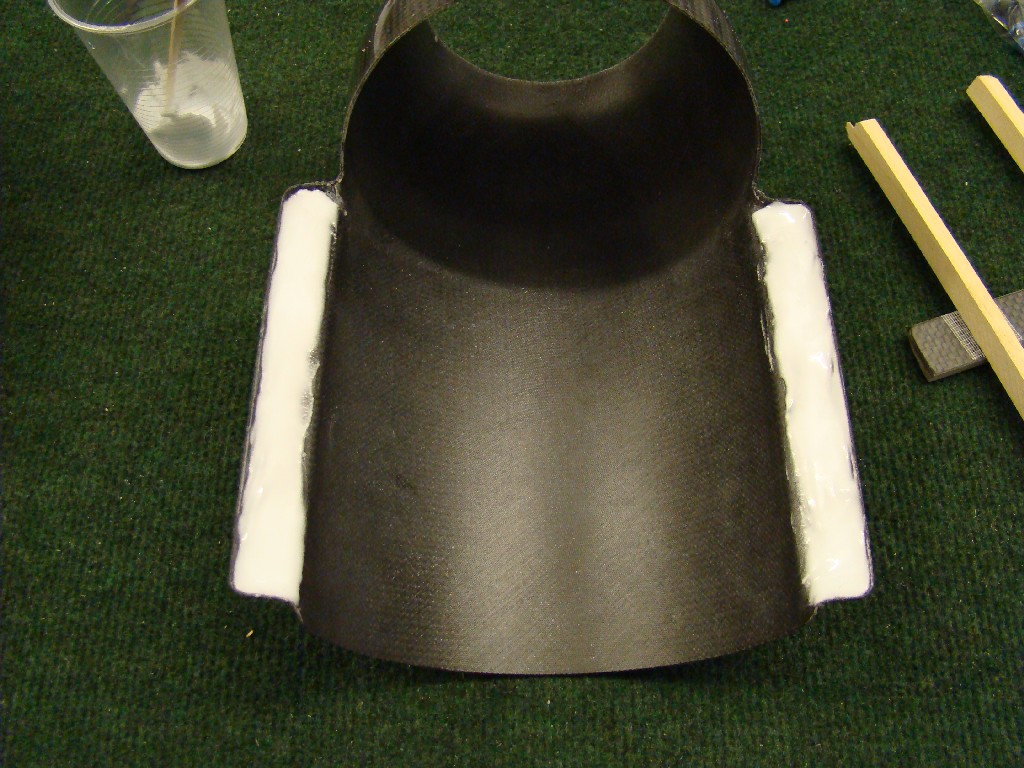

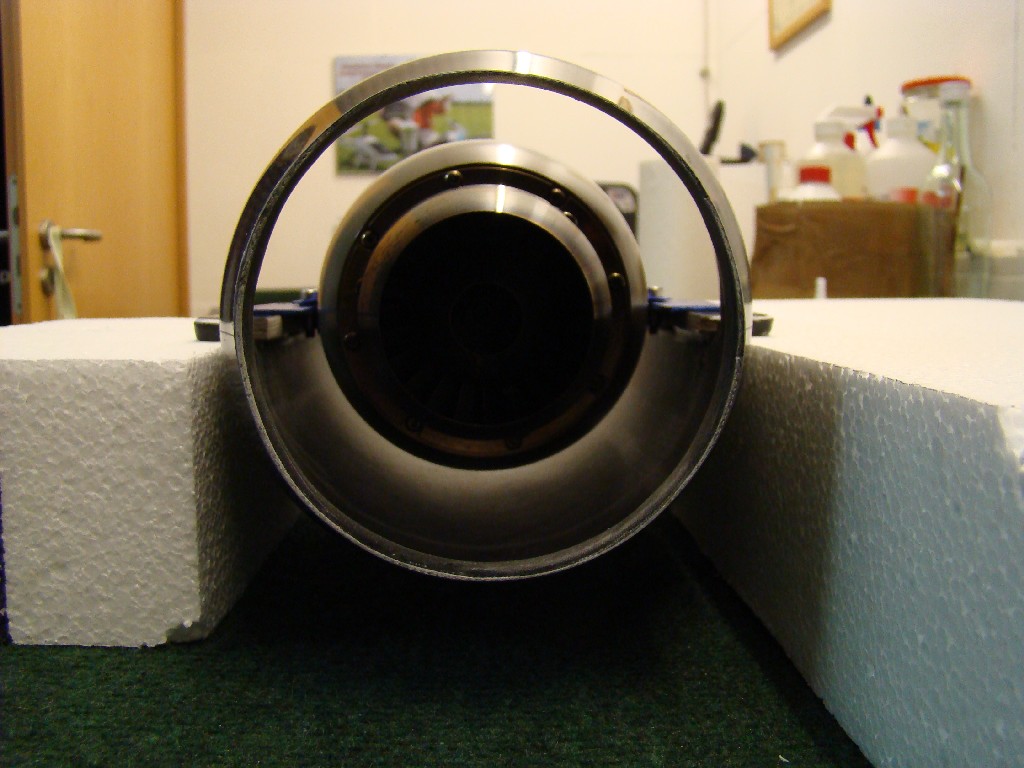

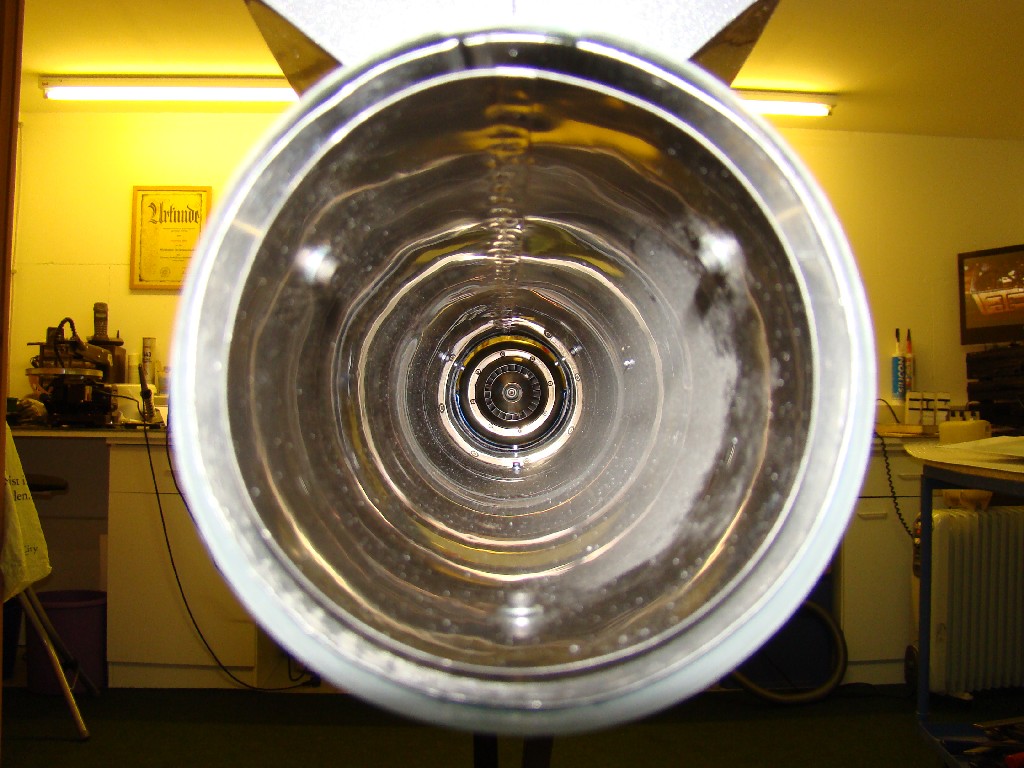

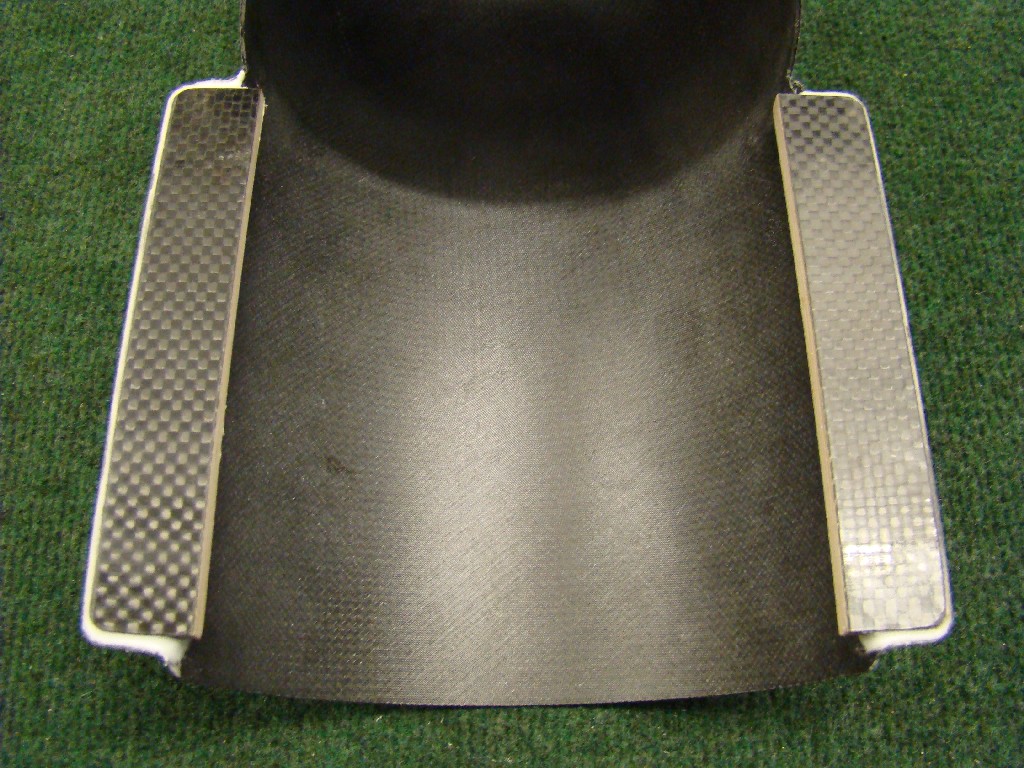

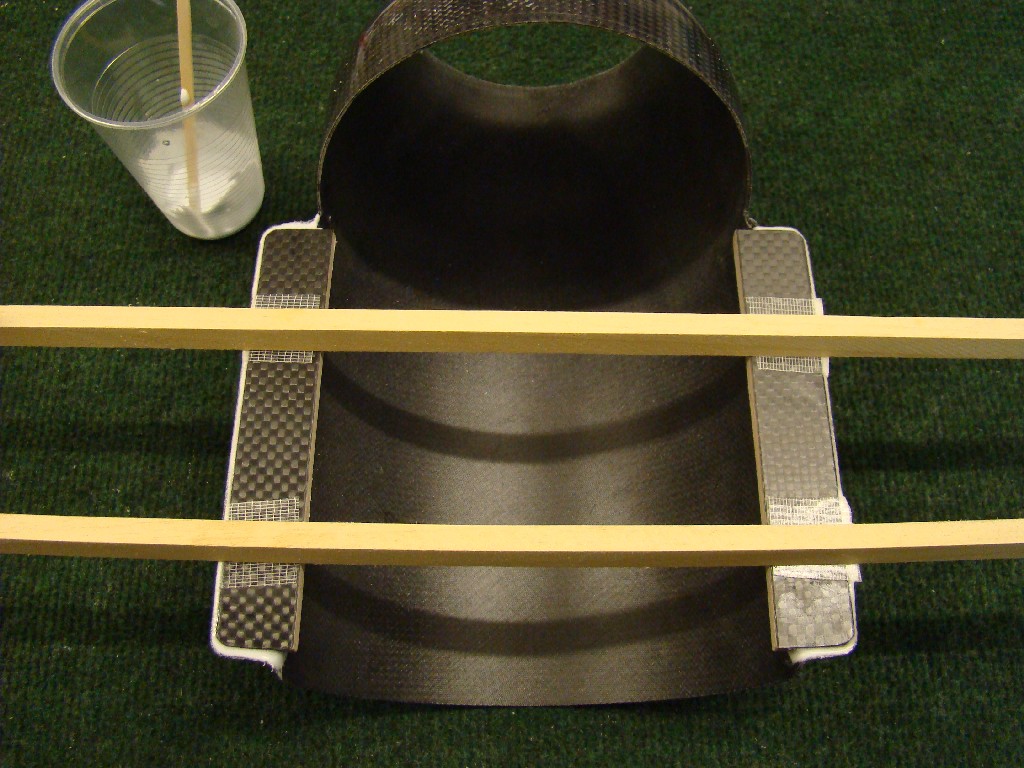

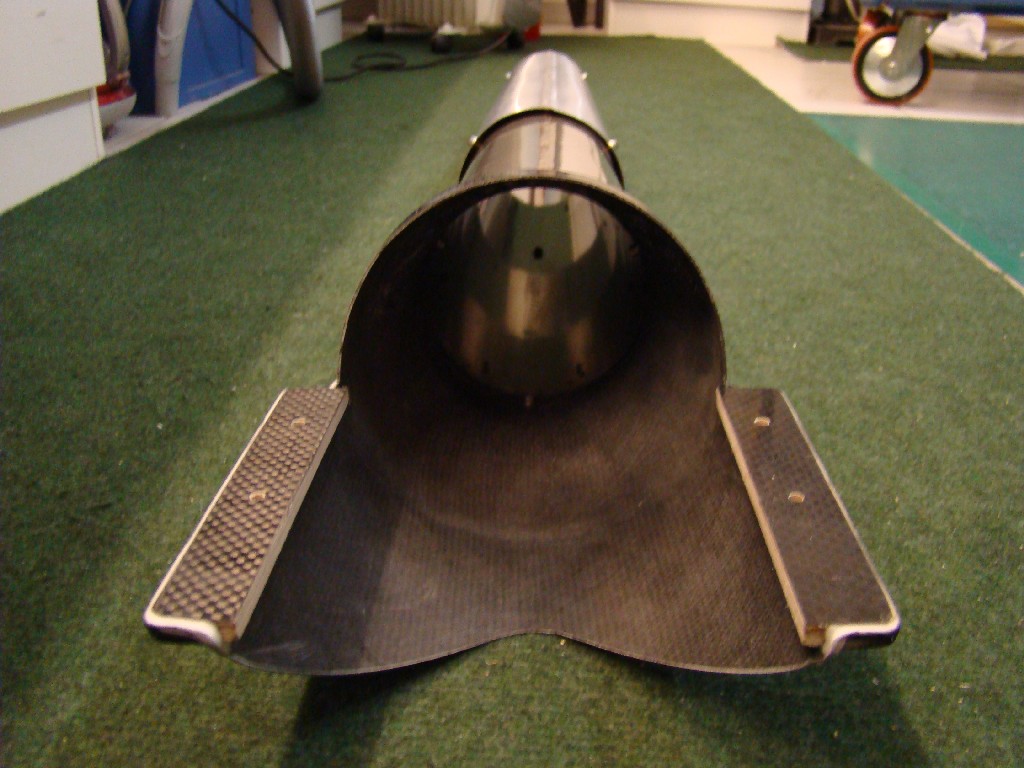

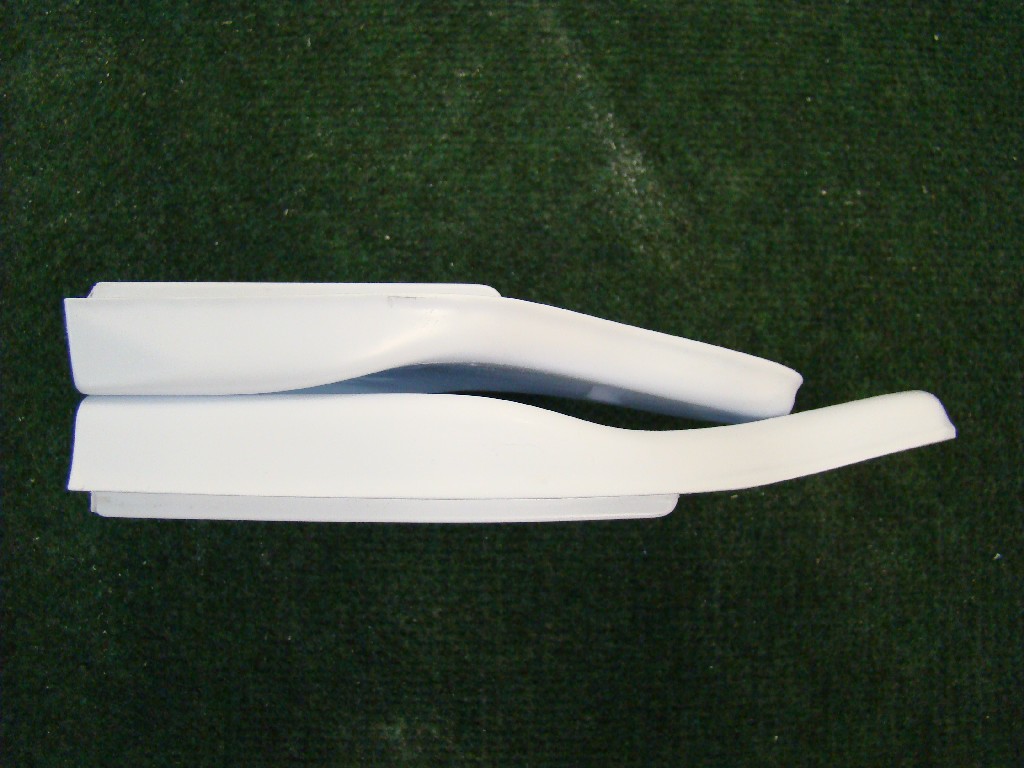

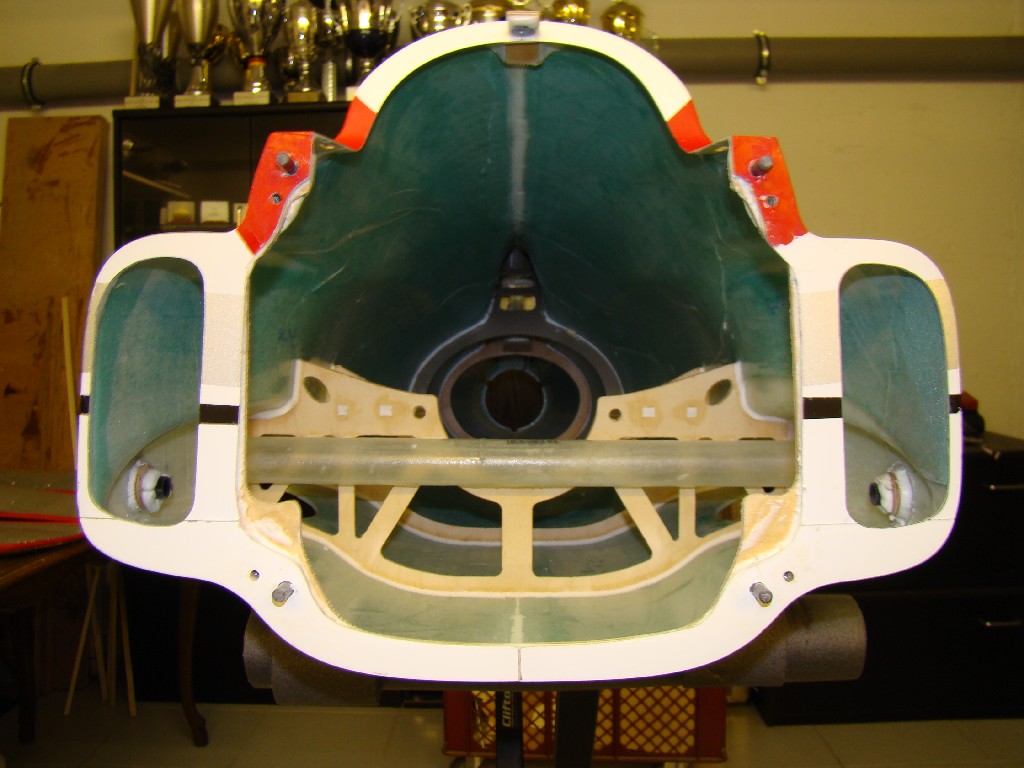

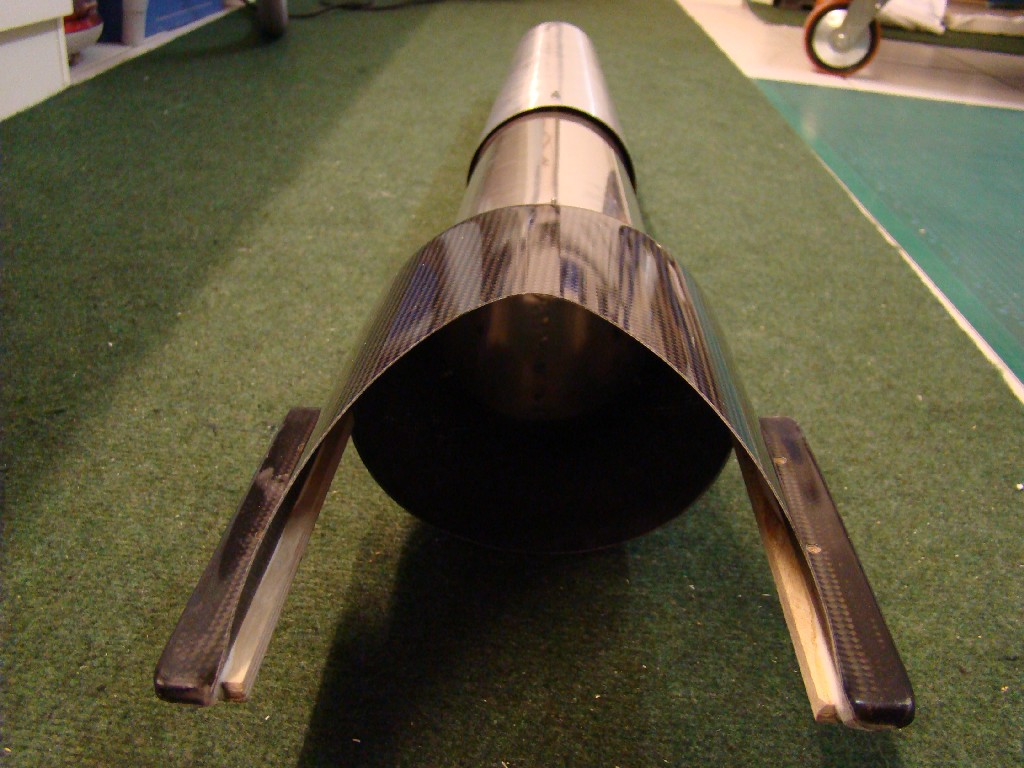

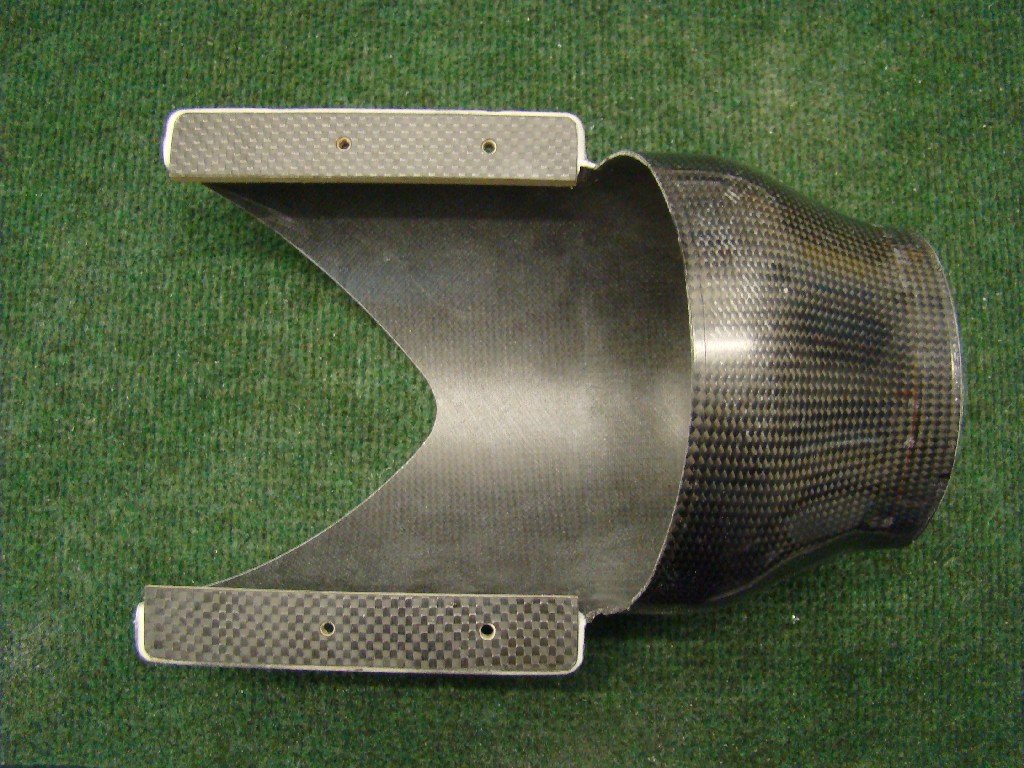

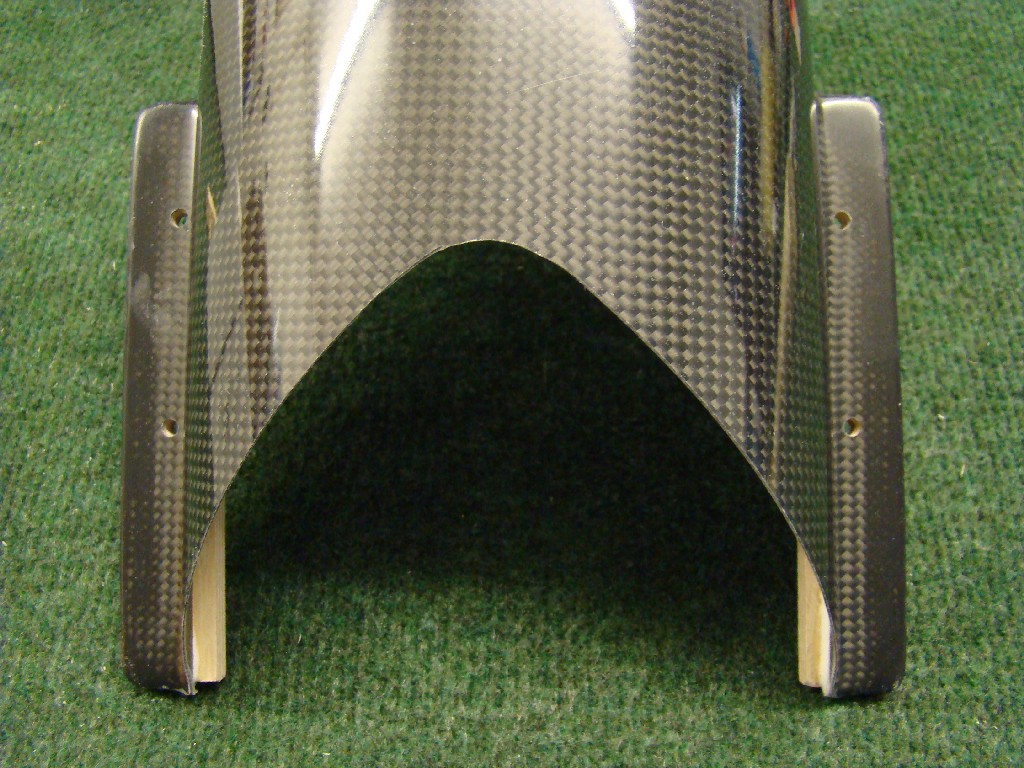

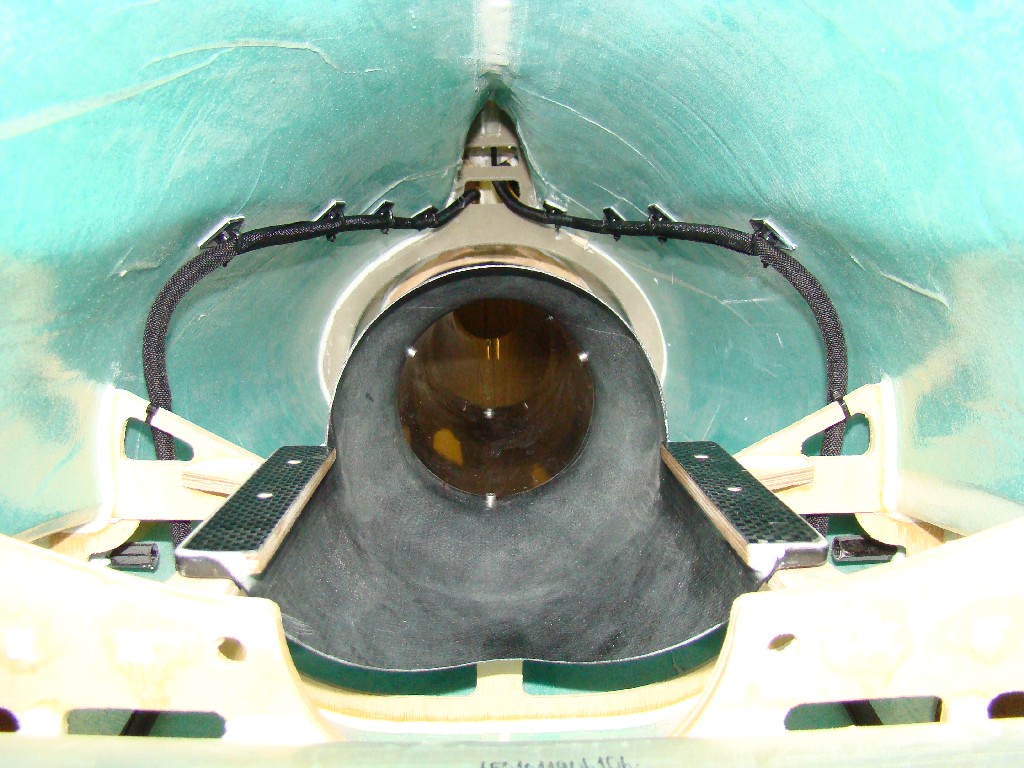

Auf Empfehlung des Herstellers muss der CFK-Duct verändert werden, damit die Luftführung einwandfrei funktioniert.

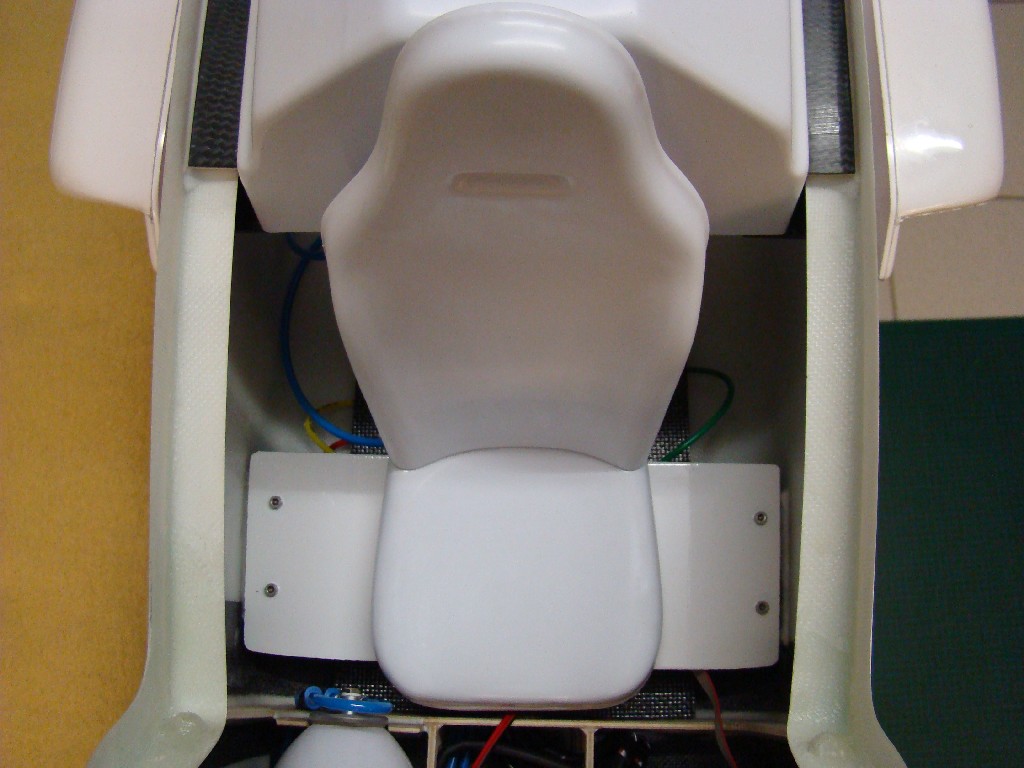

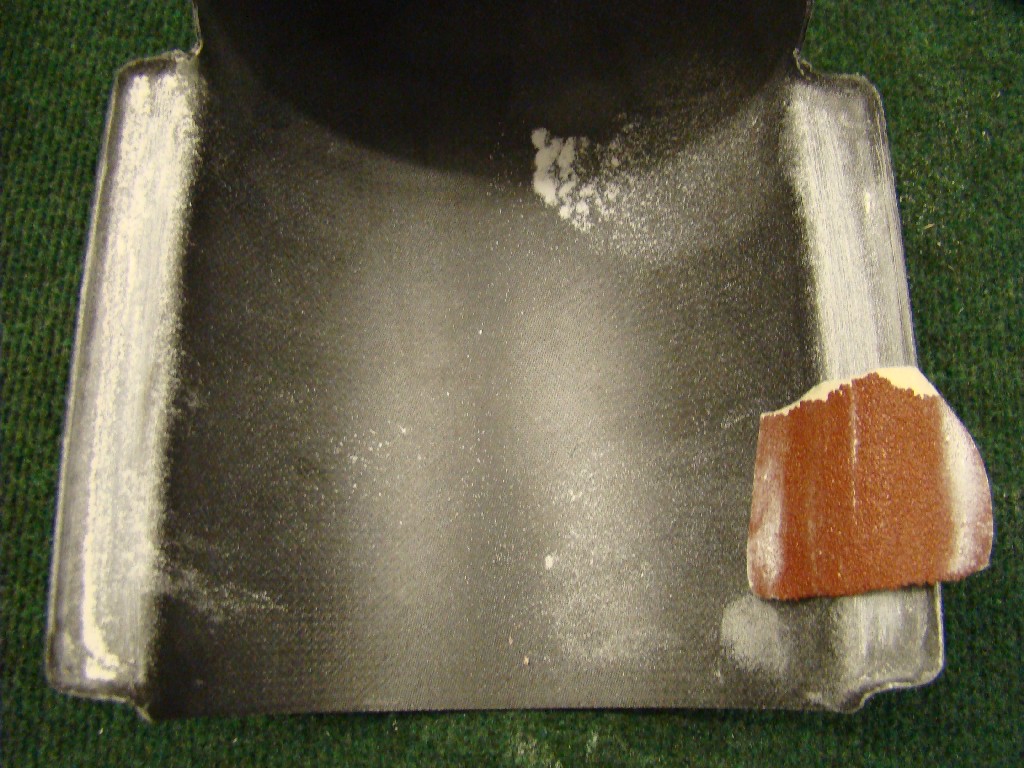

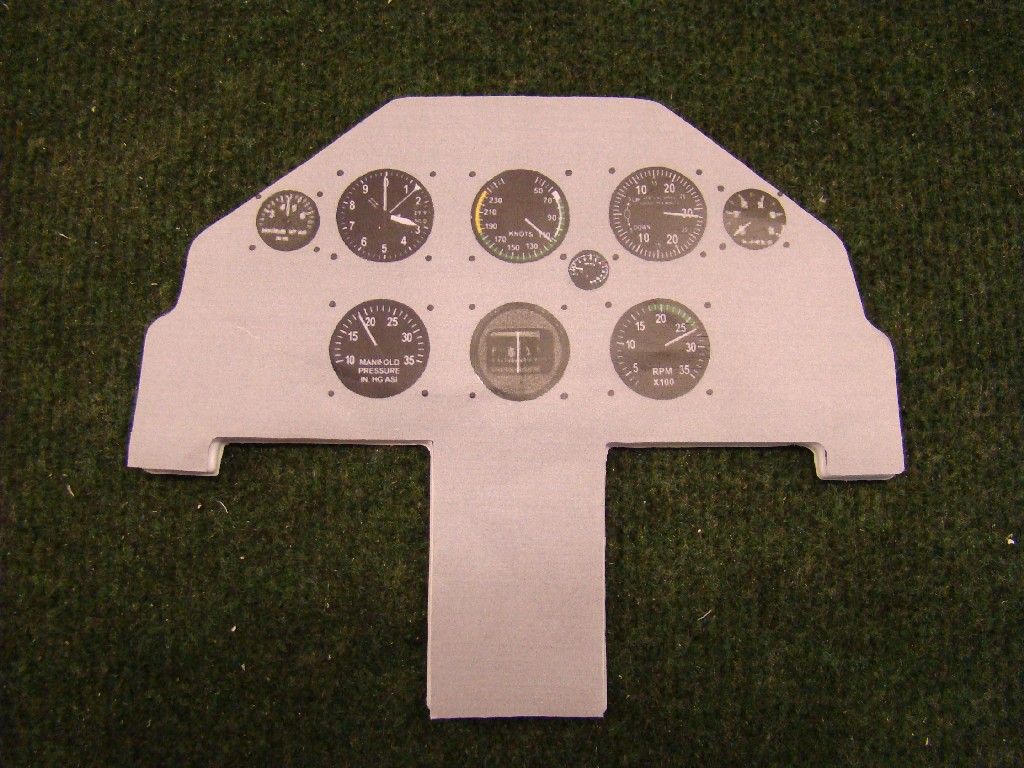

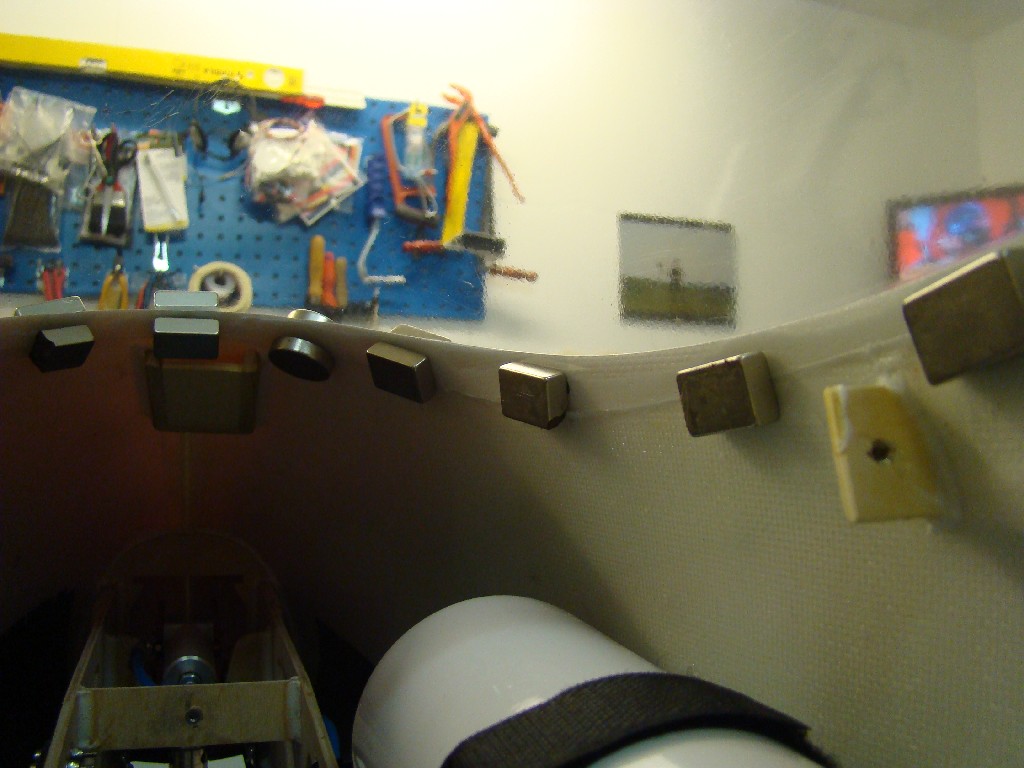

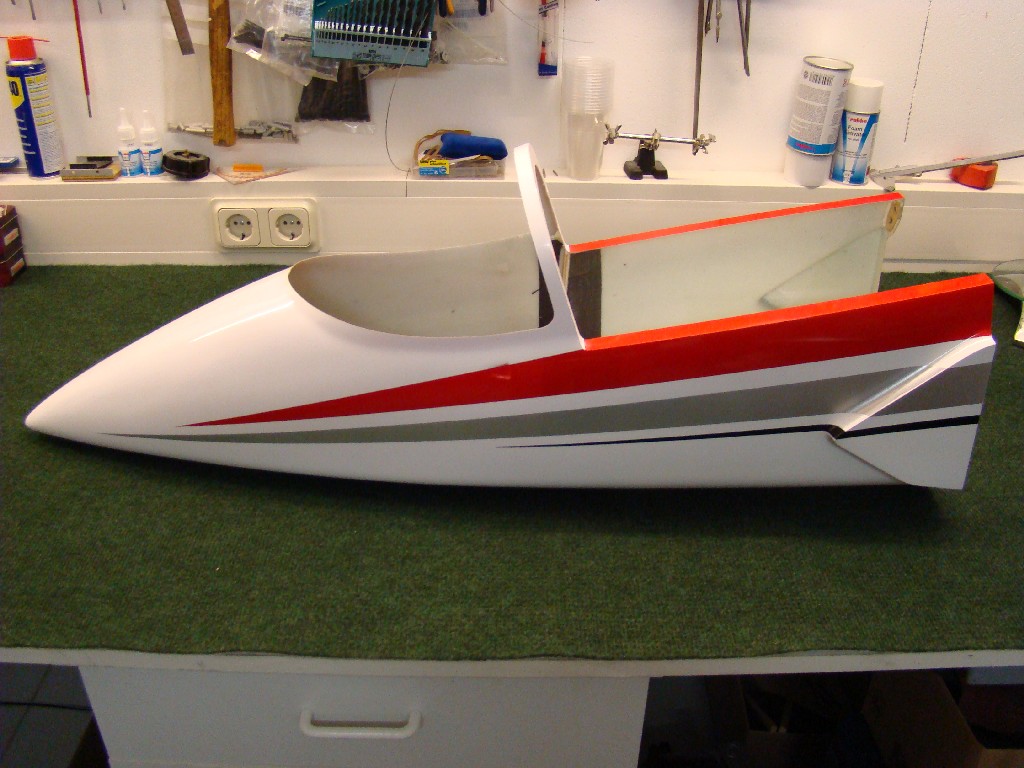

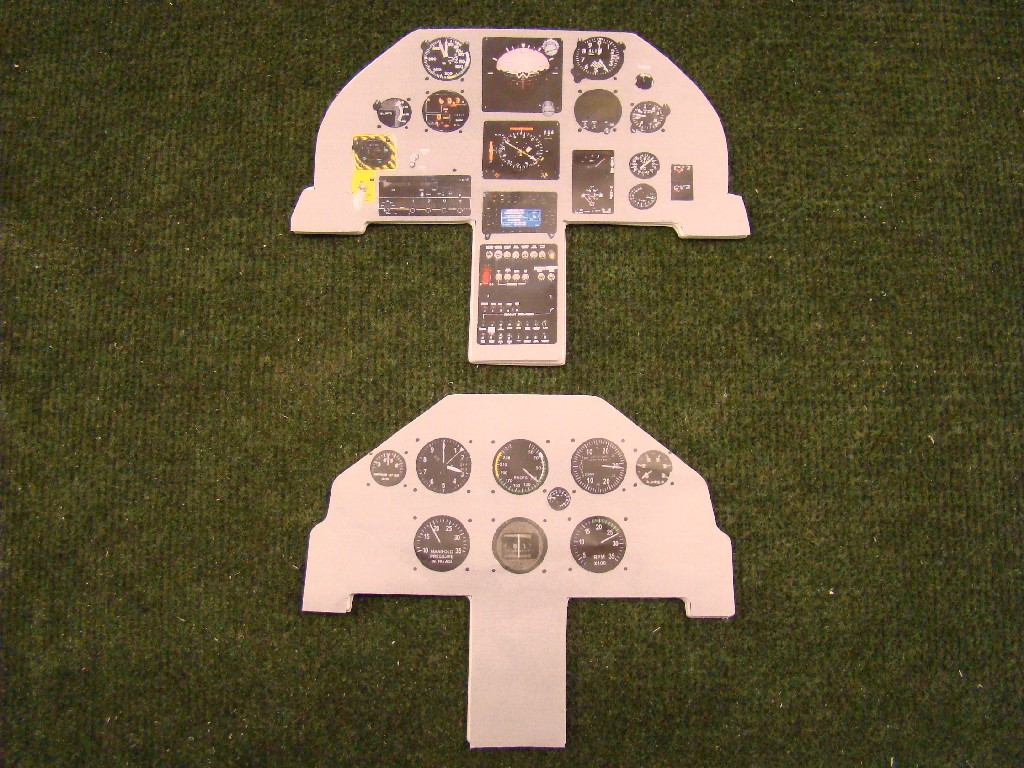

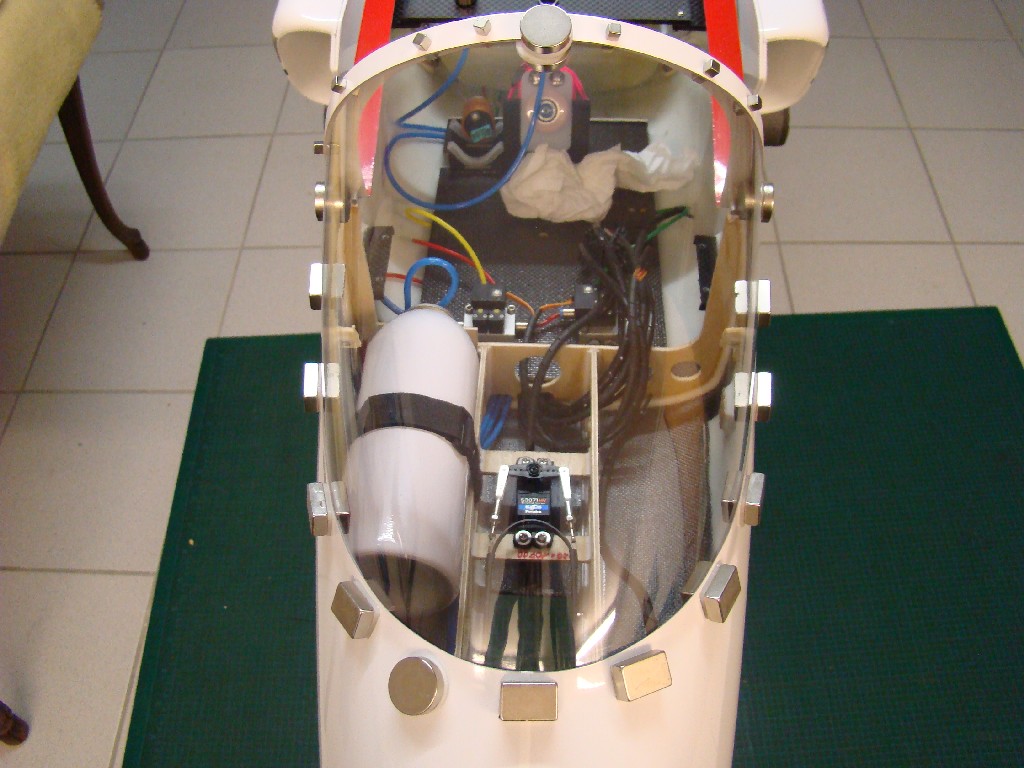

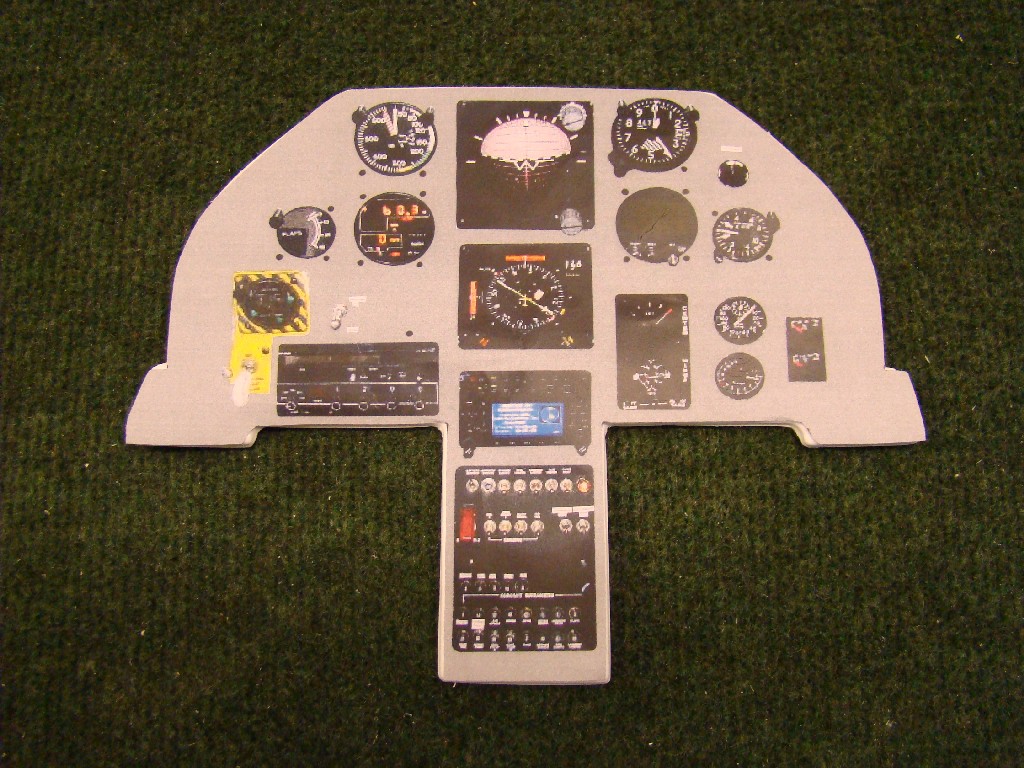

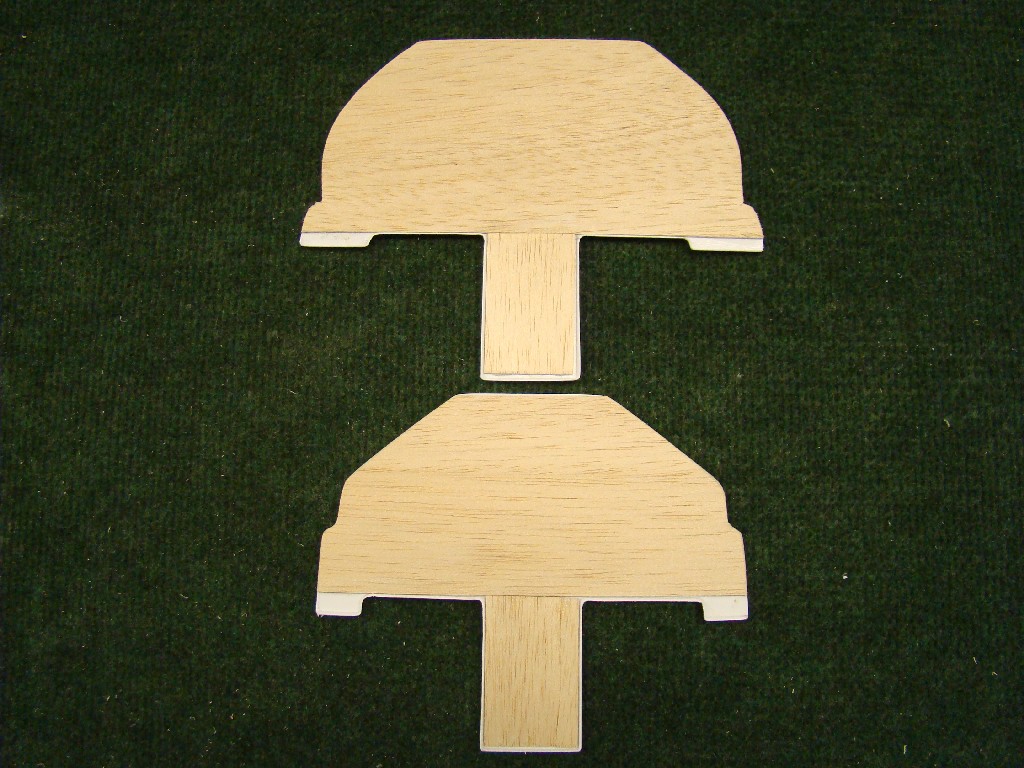

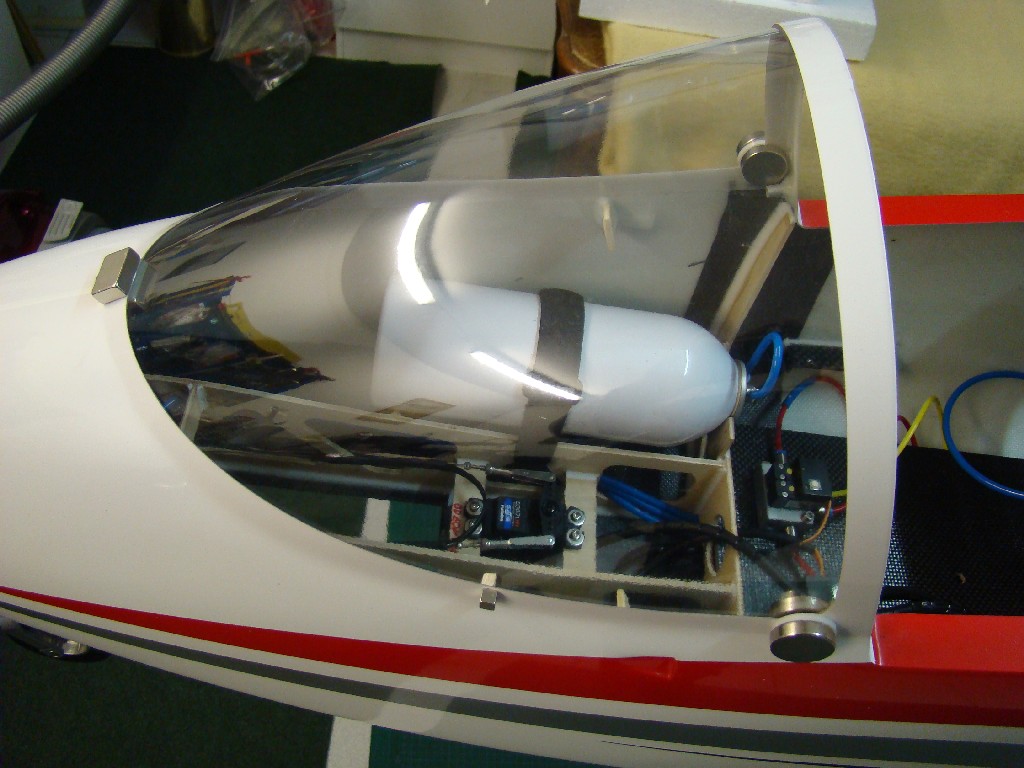

Cockpit & Kabinenhaube

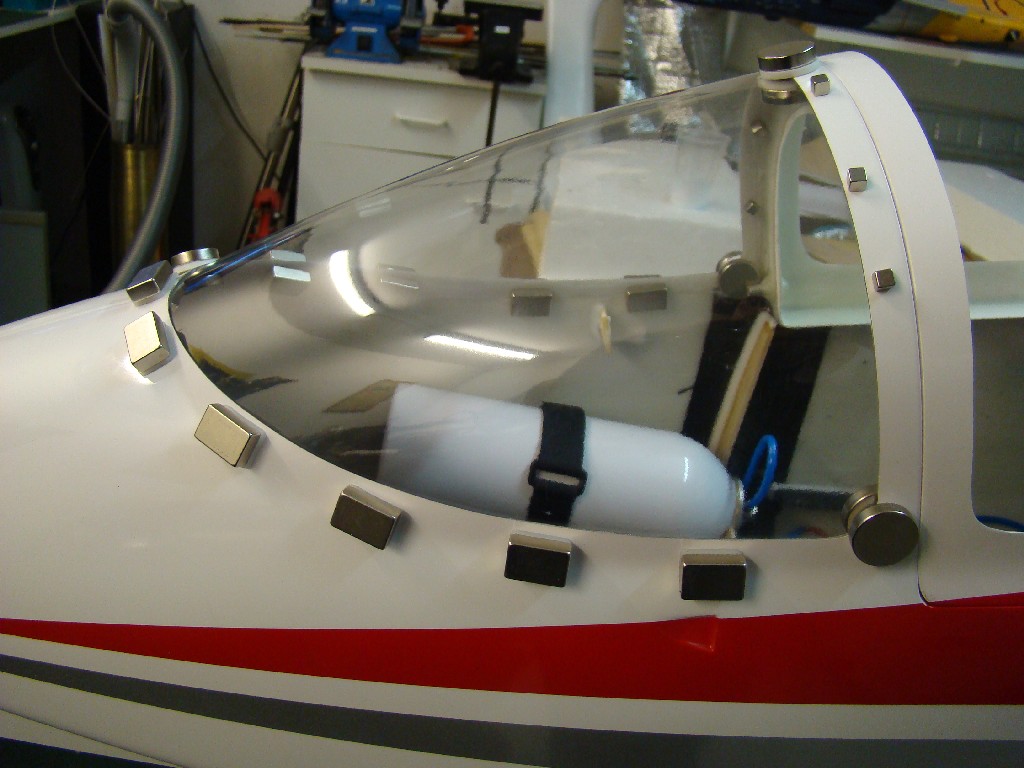

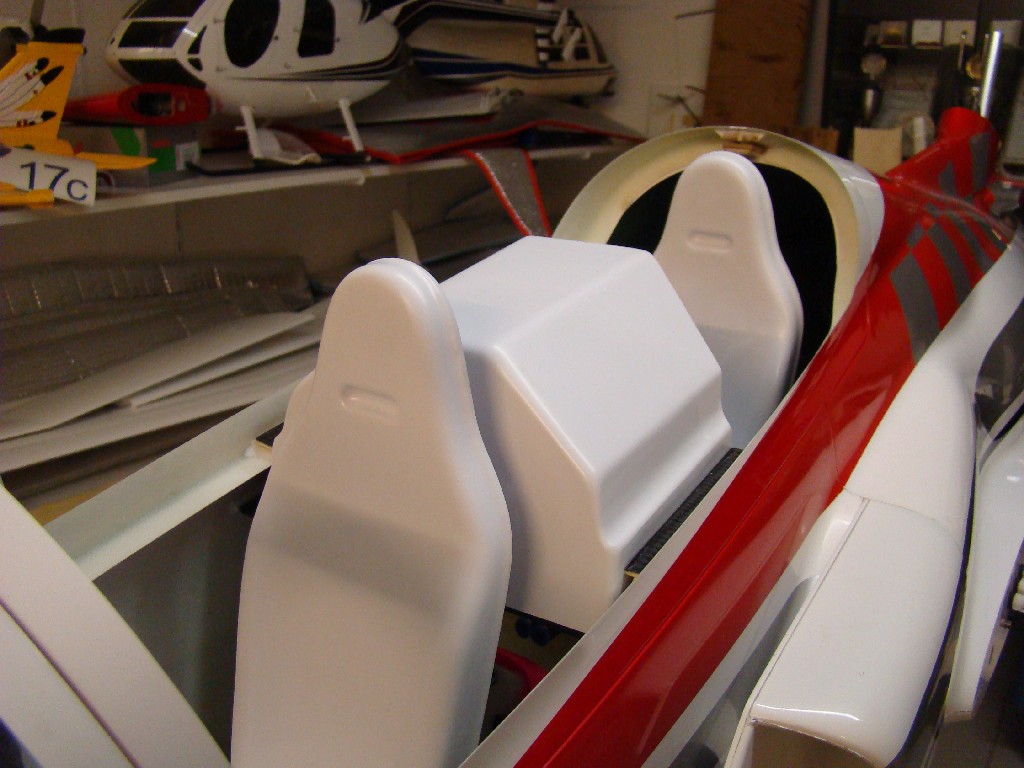

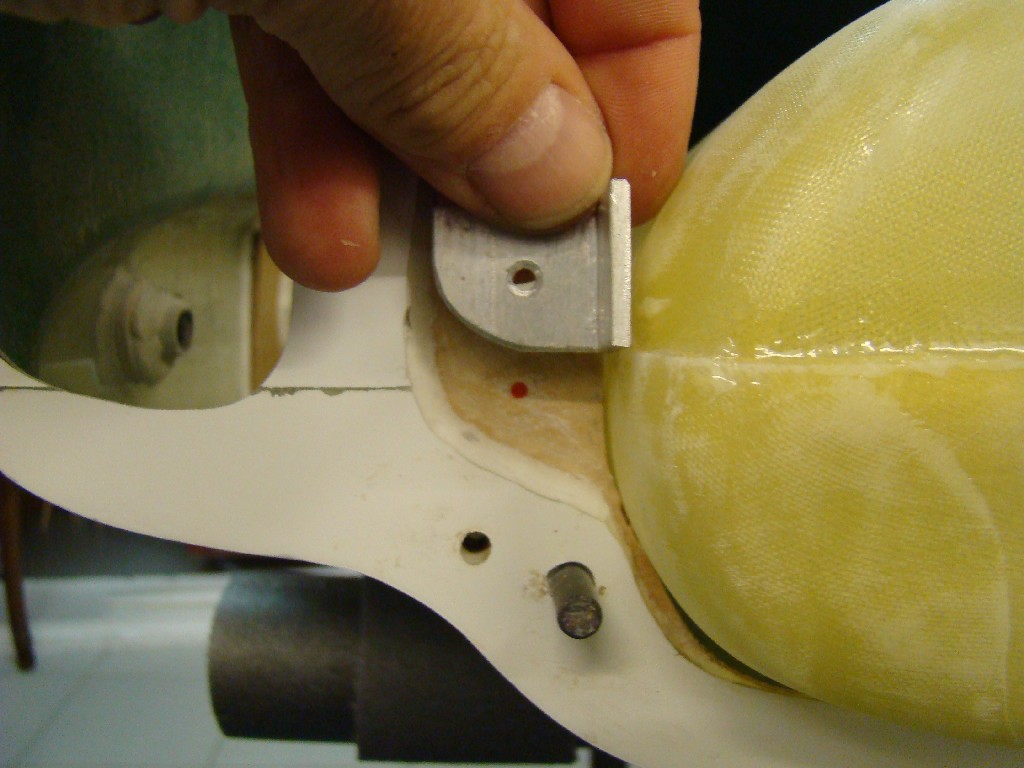

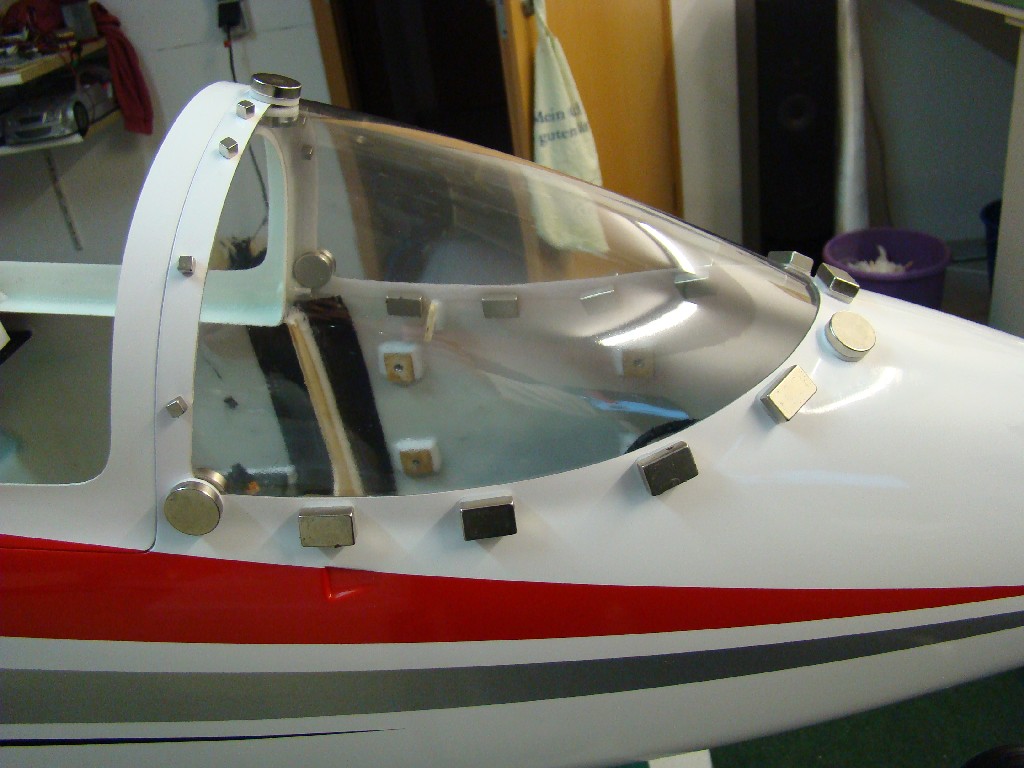

Der Haubenrahmen stellt mich vor die Frage: Aufwand betreiben oder es so lassen.

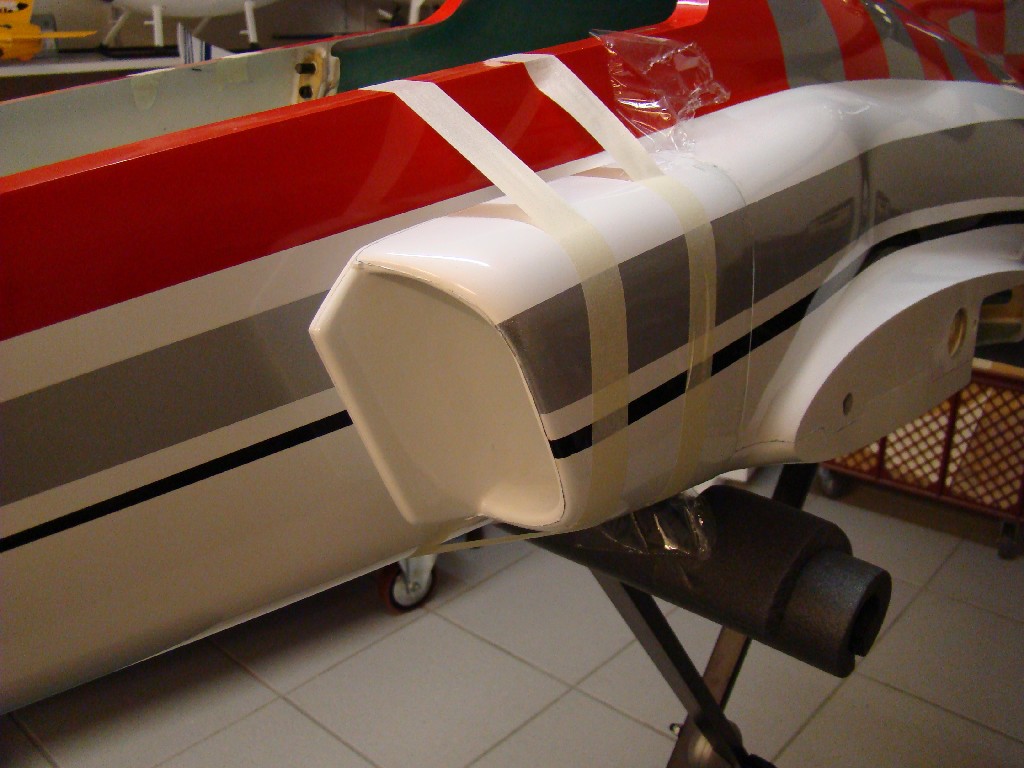

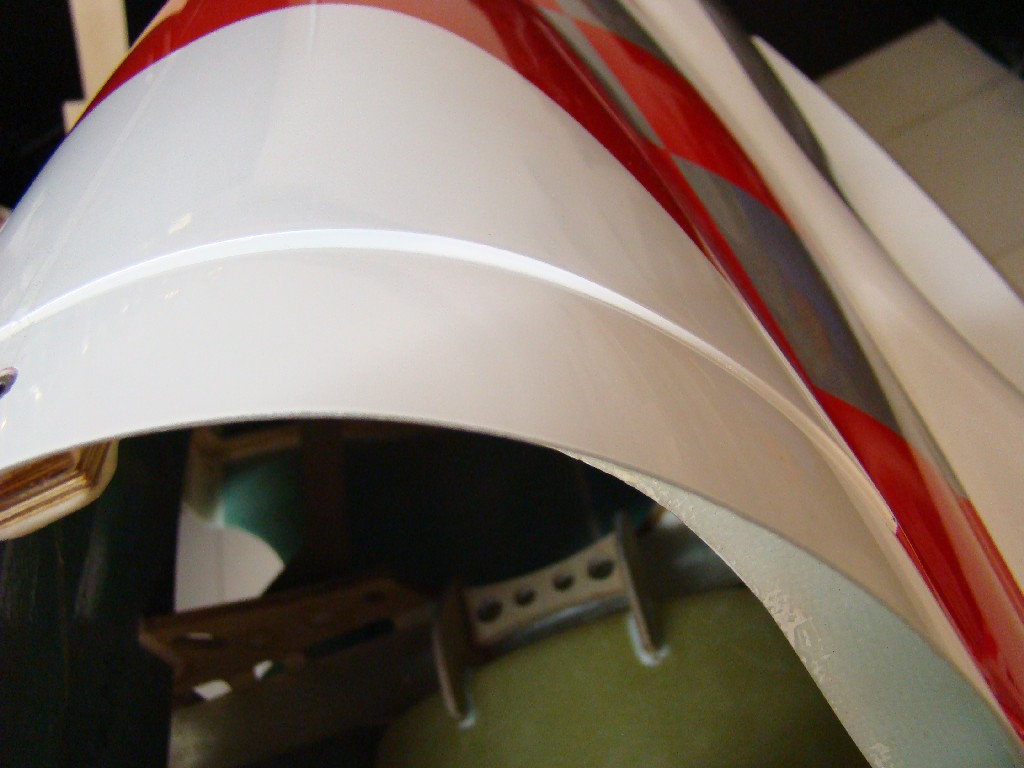

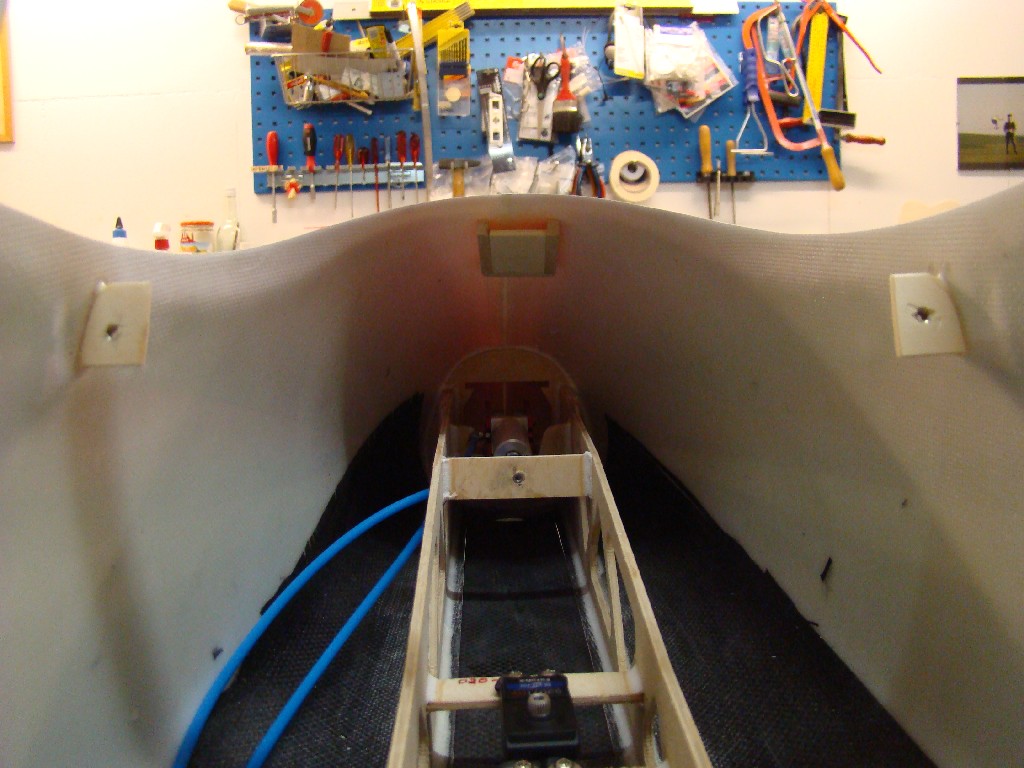

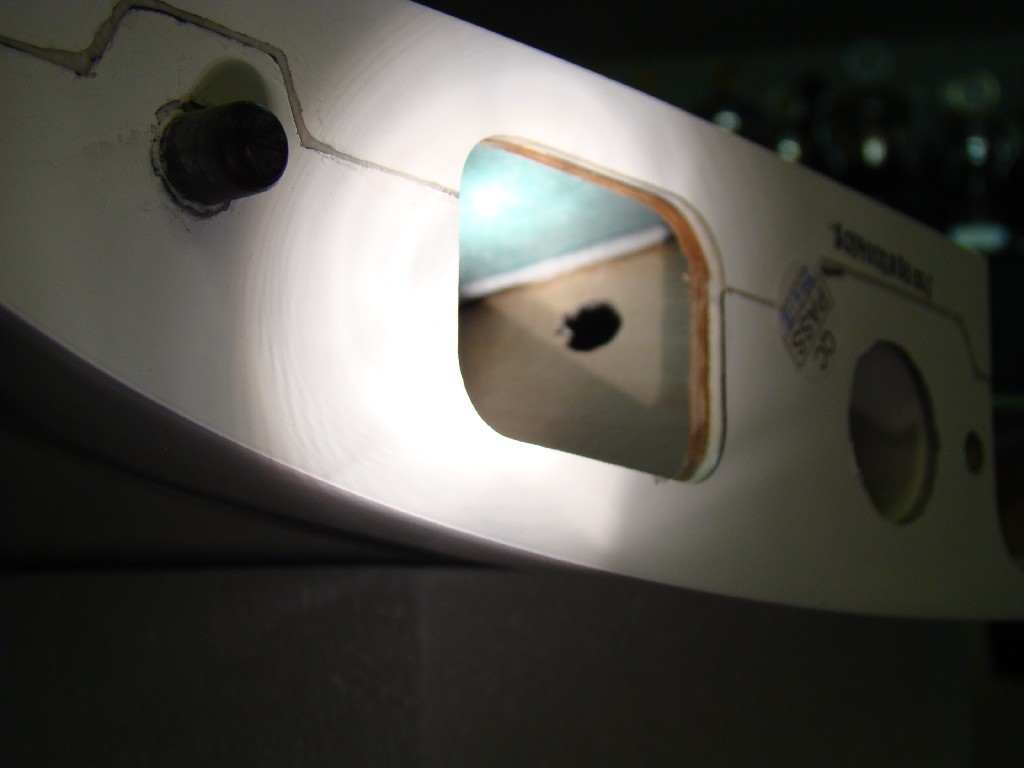

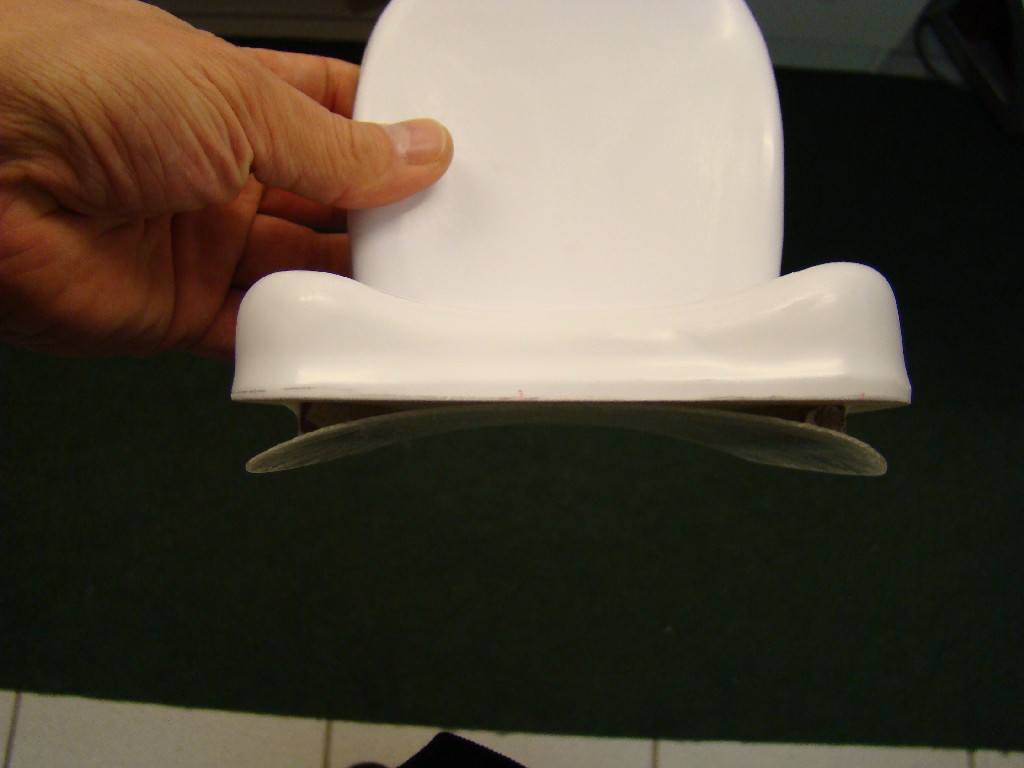

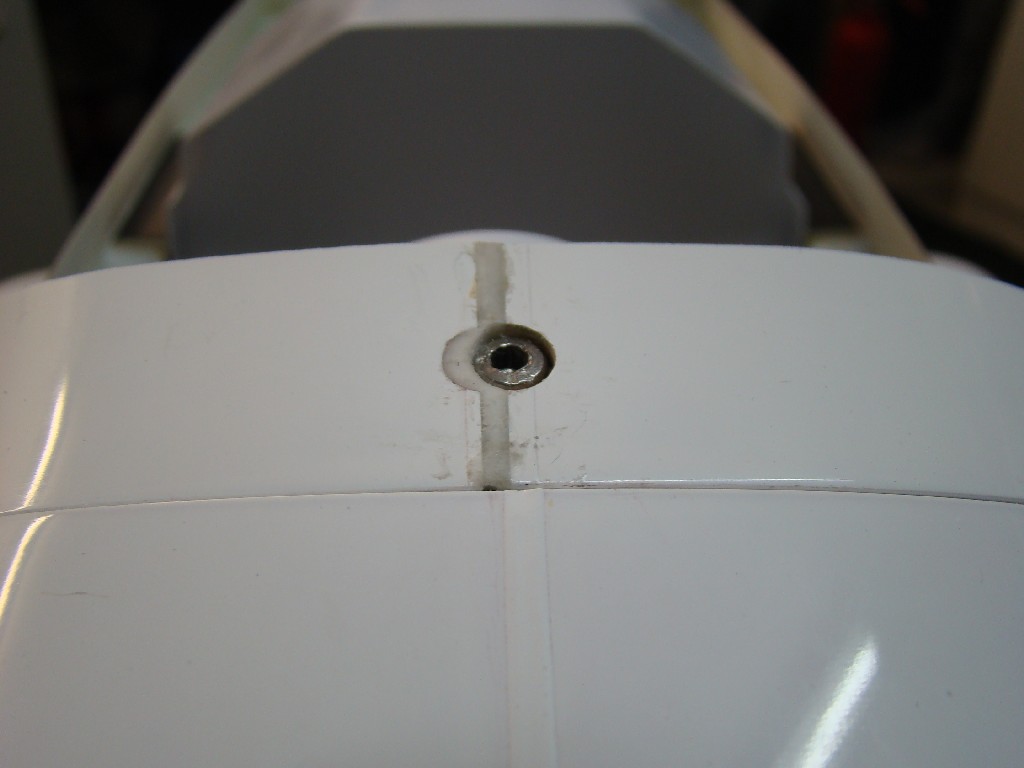

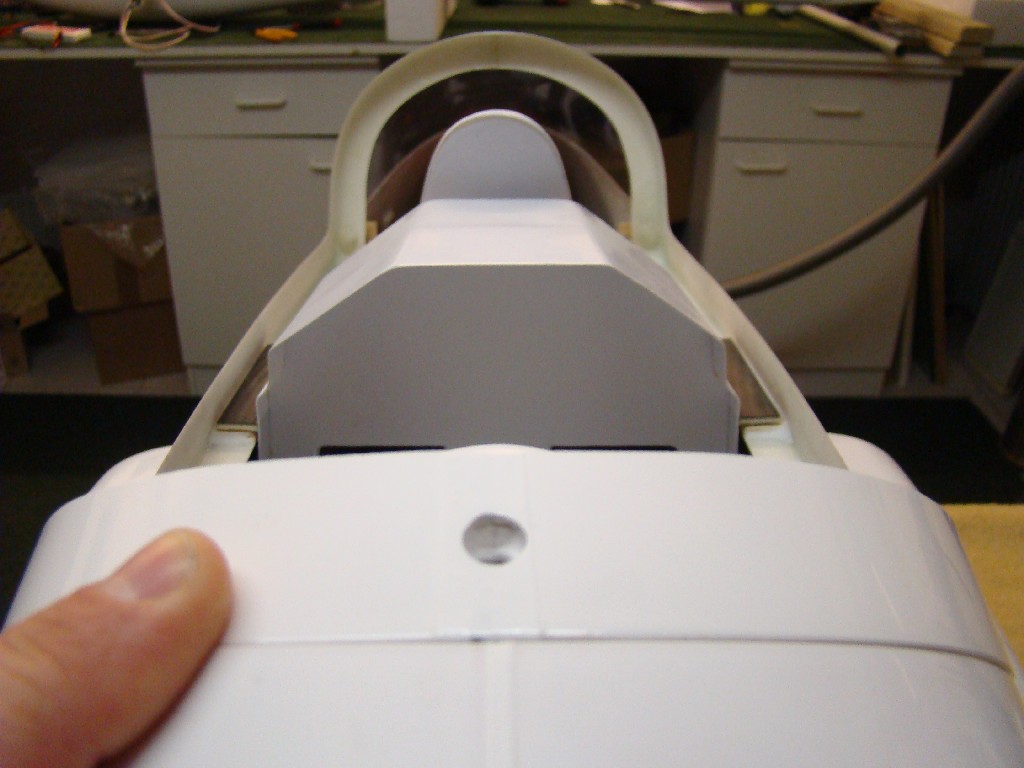

Leider passt er nicht auf den Rumpf (Bild 1 unter diesem Text). Er ist, in Flugrichtung gesehen vorne links, leider 2mm zu kurz. Das führt bei der Vorfertigung ab Werk dazu, dass sich eine unschöne Kante auf der hinteren Seite links ergibt, weil der Rahmen zu weit nach vorne rutscht, wenn er festgeschraubt wird.

Eine Änderung würde korrekter Weise ein Durchschneiden des Rahmens mit Anlaminieren und Lackieren bedeuten. Also hinten aufschneiden, nach vorne drücken, nach aussen biegen und neu verkleben. Dann passt der Rahmen (Bild 2 unter diesem Text).





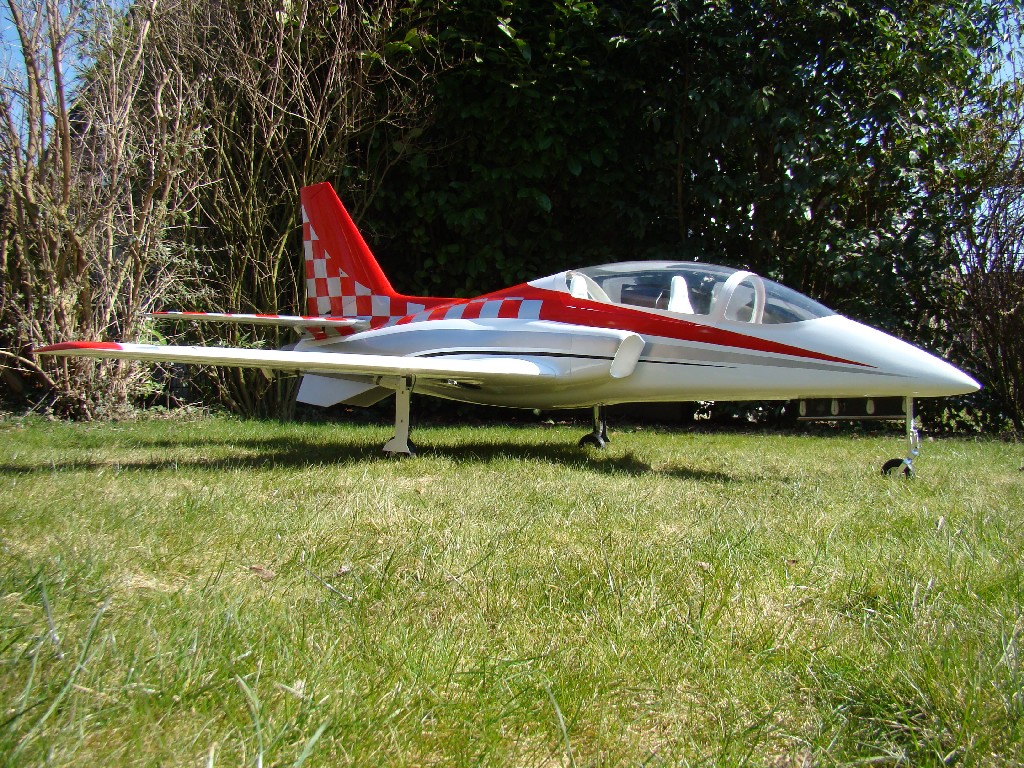

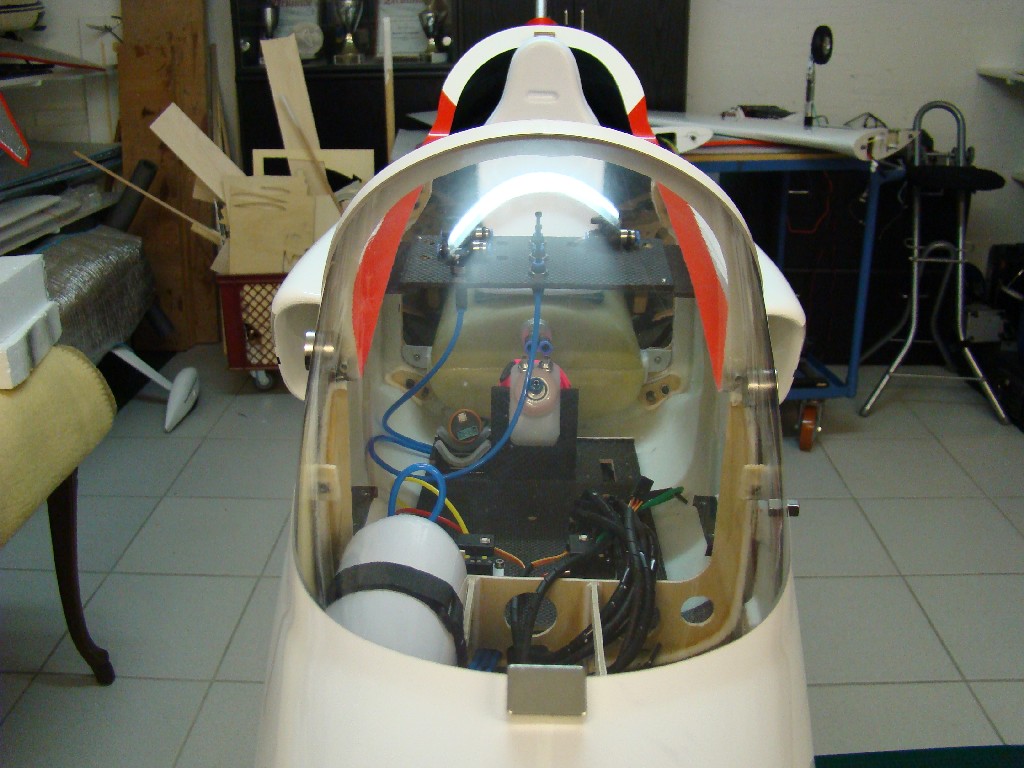

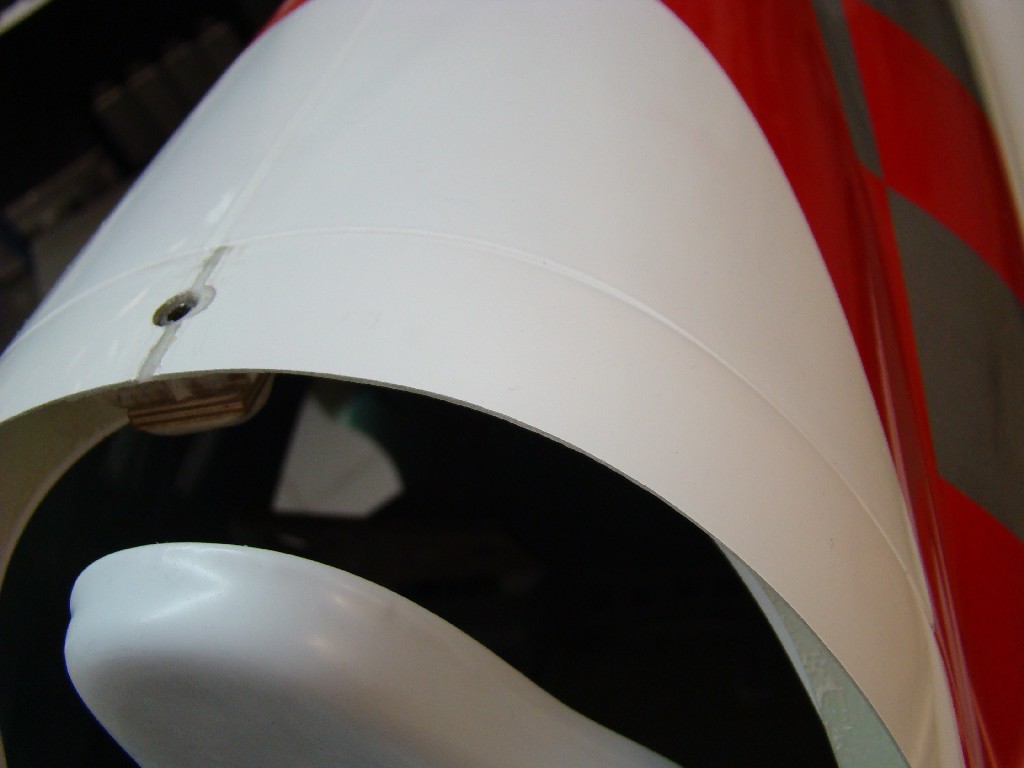

Die Endmontage

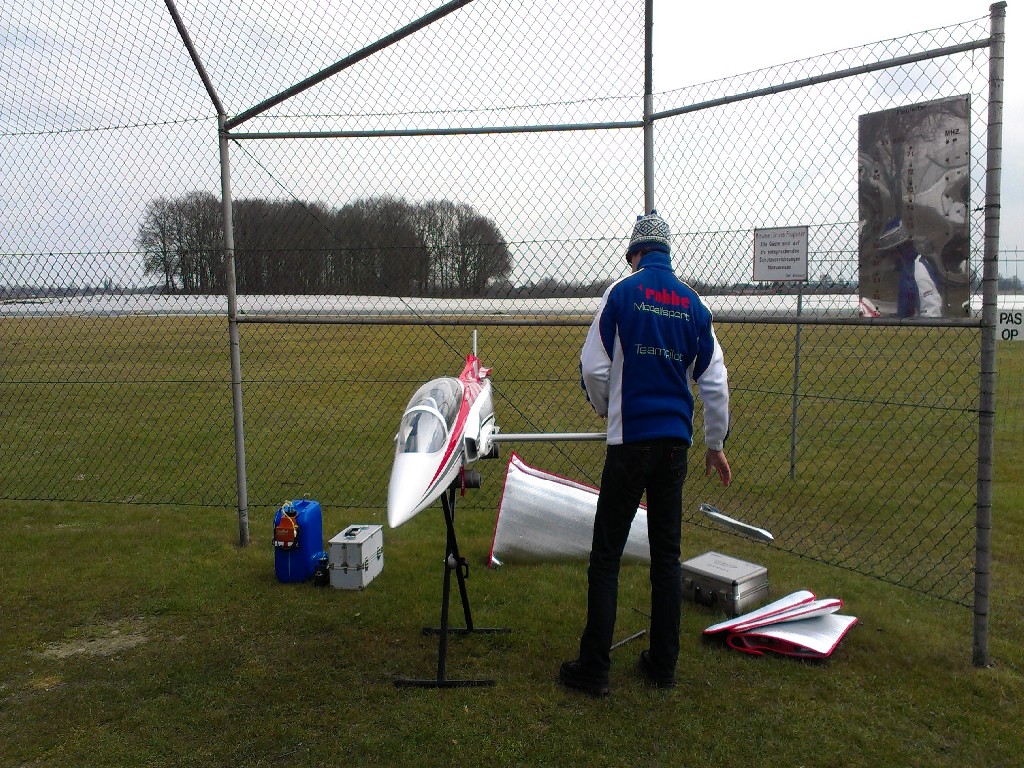

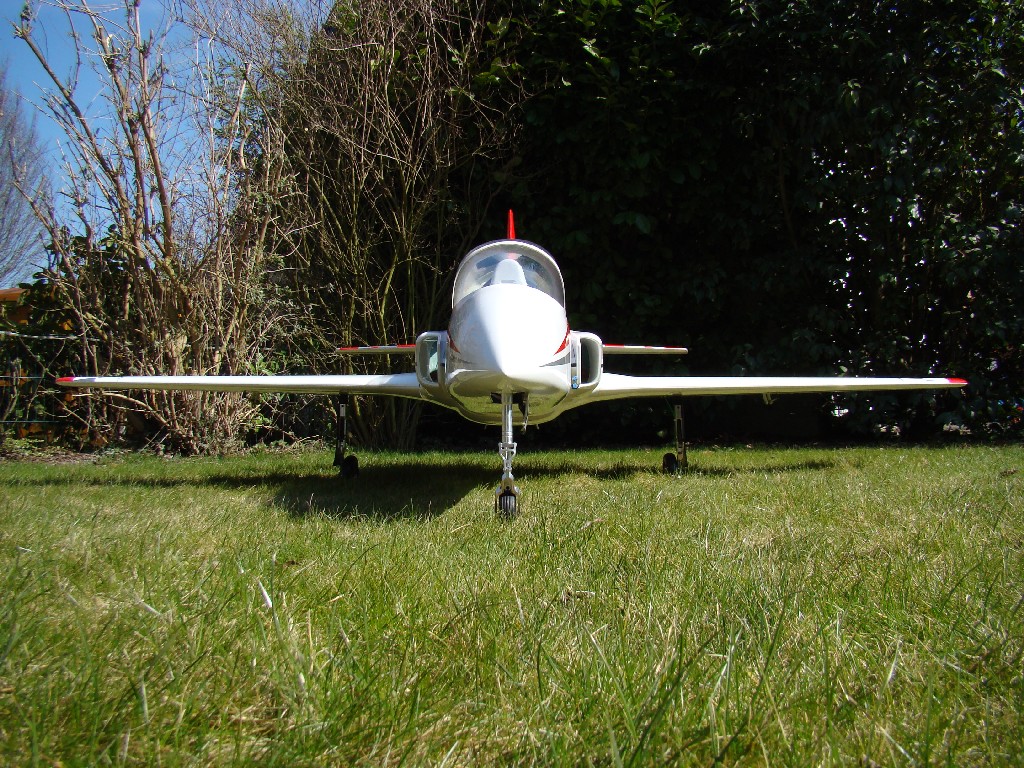

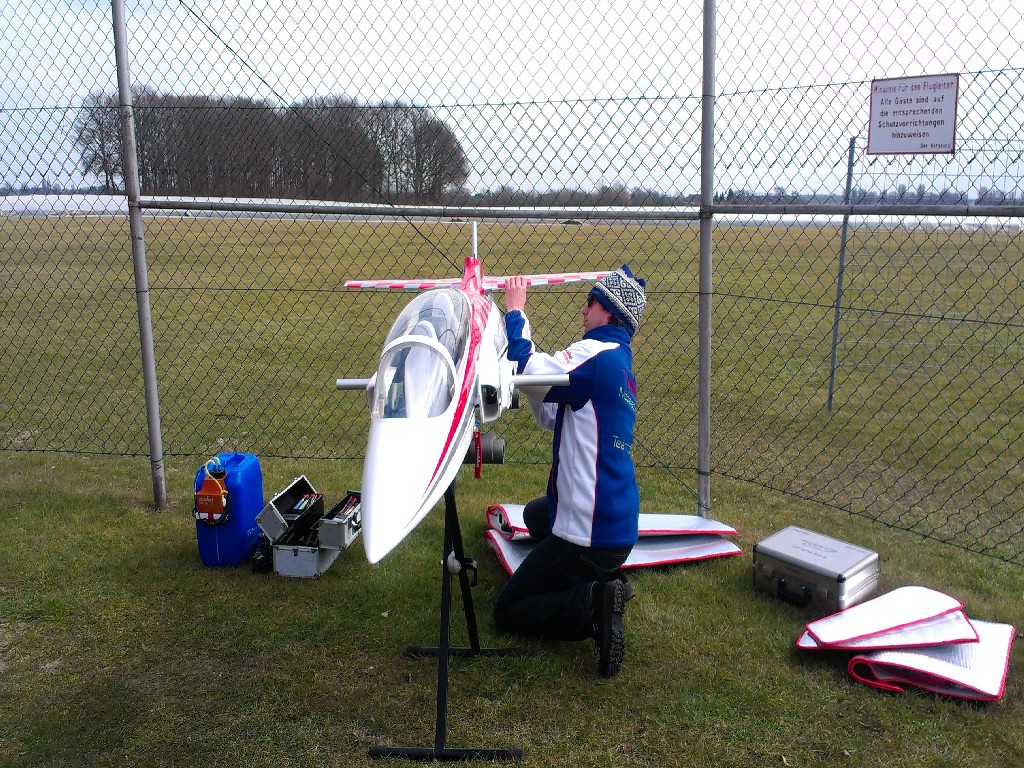

Eingeflogen am 07.04.13



Beleuchtung Viper Jet

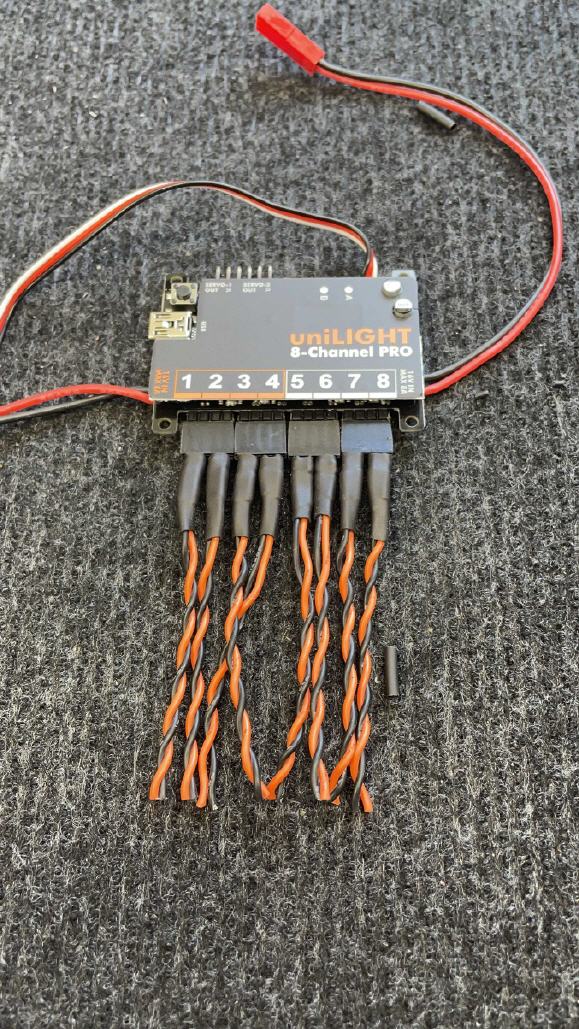

Ein Muss ist bei diesem Flieger natürlich eine Beleuchtung. Daher hier ein paar Details dazu, wie es aufgebaut wurde.

Als Elektronik verwende ich die Multilight V7 von Wendler Modellbau aus Berlin.

Wendler Modellbau

An dieser Elektronik können:

- 1S Lipobetrieb = 8 Lampen (eine pro Ausgang)
- 2S Lipobetrieb = 16 Lampen (zwei pro Ausgang in Reihe)

betrieben werden. Im 2S Lipobetrieb müssen dann aber jeweils 2 Lampen per Augsgang in Reihe geschaltet werden. Sonst brennt was durch!

Für die Lampen gibt es zahlreiche Möglichkeiten. Am hellsten sind 1 bis 3 Watt LED Emitter. Fertige Lampen gibt es bei:

Emcotec
Wendler Modellbau

oder man baut sie selbst auf. LED Emitter gibt es im Netz, Platinen und Kühlkörper bei Emcotec oder Wendler Modellbau, oder man sägt sich die Kühlkörper selbst aus einem Vollalustab aus dem Baumarkt. Wichtig ist dann noch die Verklebung der Kühlkörper mit den LED Emittern. Dazu nimmt man am besten Arctic Silber Wärmeleitkleber. LED Emitter werden im Betrieb sehr heiß und sollten daher immer mit einem Kühlstab ausgerüstet werden.

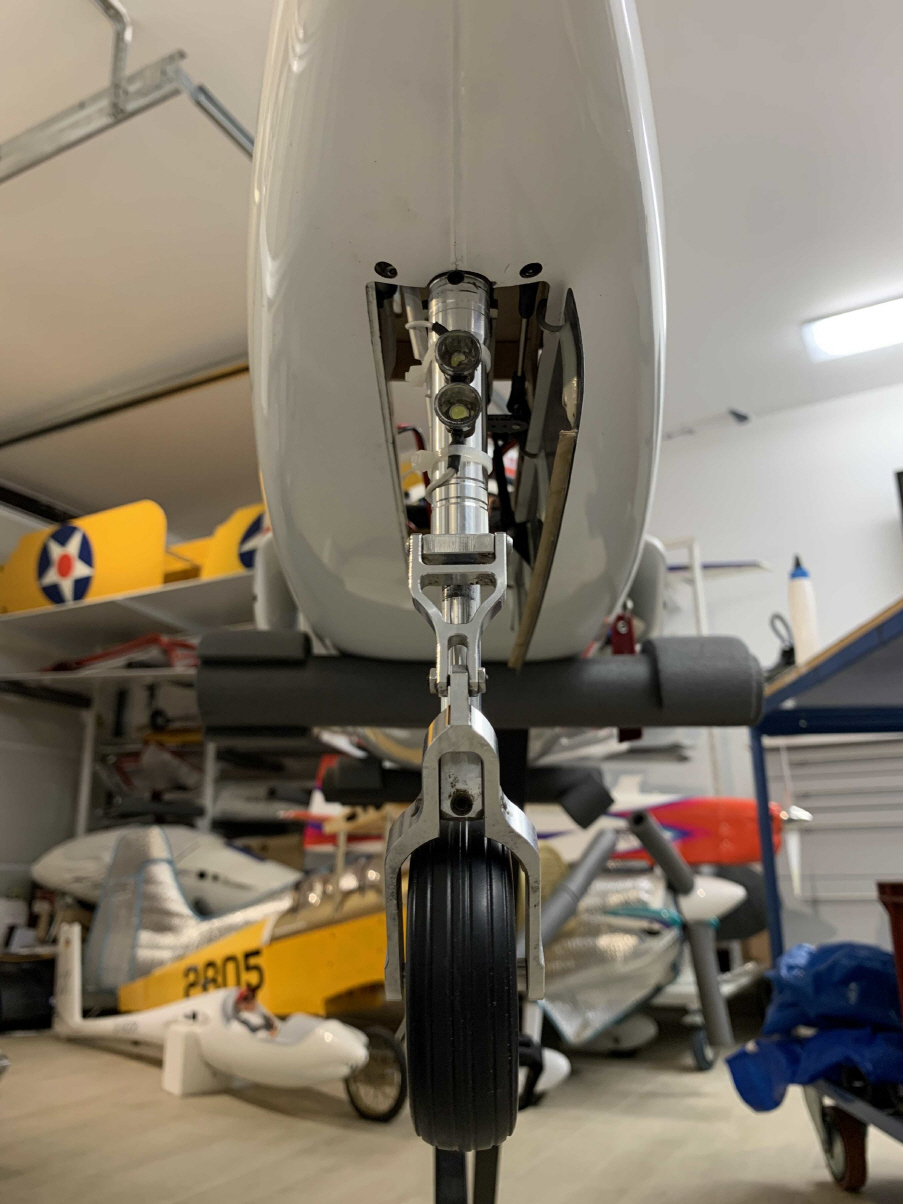

Für die Landescheinwerfer des Viper Jet hat mir mein Freund Dirk ein paar Aluhülsen gedreht. Darein wurden dann die LED Optiken von Conrad mit dem Rest verklebt. Durch den Kühlstab und dessen Verbindung mit dem Alu-Gehäuse der Lampe wird das Ganze auch nach 10 Minuten leuchten nur handwarm.
